Устройство и принцип работы

Переключатель фаз – это устройство, которое подключает вместо основной фазы любую другую, в которой напряжение ближе к норме, когда на основной линии питание пропадает или выходит за установленные пределы. Если вы еще не поняли, для чего нужен этот прибор, давайте рассмотрим подробнее.

Из определения следует, что на вводные клеммы переключателя фаз поступает трёхфазное питание, а выходит из него одна, качество напряжения которой ближе всех к норме. Само переключение происходит при скачках, просадках или полном исчезновении основной. Выбор основной линии осуществляется в зависимости от конкретного варианта. Отсюда следует ограничение – работать переключатель фаз должен в трёхфазной сети. Он может быть использован и для генератора, но тогда, нужно продумать, как сформировать управляющий импульс для его запуска. Аппарат может быть ручным и автоматическим.

Принцип работы заключается в переборе линий, до момента нахождения той, у которой оптимальные параметры с помощью переключения группы реле микроконтроллером.

Кроме автоматических переключателей фаз часто встречаются и ручные варианты. Ручной переключатель представляет собой 3-х позиционный кулачковый переключатель, иногда его называют «пакетник». При этом встречается в продаже и 2-х позиционный и 4-х позиционный переключатель в зависимости от потребностей потребителя.

Маломощные механические модели переключателей нужны не для коммутации нагрузки, а для переключения измеряемой вольтметром линии. Порядок переключения может отличаться, например 0-1-0-2-0-3, где 0 – отключены все фазы, а 1,2 и 3 – это номер выбранной линии. Мощные модели удобно использовать для реверса двигателя или подключения нагрузки, можно производить переключения под напряжением.

Будьте внимательны переключатель на 3 положения не факт, что будет переключать три фазы, возможно, его позиции – 1-0-2, т.е. первая пара контактов замкнута, отключено и вторая пара контактов. Ознакомьтесь с документацией на него и проверьте схему переключений, если документации нет – проверить можно обычной прозвонкой.

Как выбрать переключатель фаз

Мы рассмотрели, как работает переключатель фаз, теперь давайте узнаем, на что нужно смотреть при выборе автоматических моделей. Кроме силовых параметров в ПФ добавляют функции, которые упрощают процесс настройки и эксплуатации.

Первое и самое главное – это ток . Чтобы переключатель фаз подошёл к вашей системе электроснабжения, главный критерий, на который нужно смотреть при выборе – это допустимый ток. Не стоит покупать аппарат, ток которого превышает номинальный ток вводного автомата. Хотя и должна обеспечить безопасный режим работы, но не будет лишним привести электросеть в соответствие по допустимому току и мощности.

Второй параметр – возможность регулировки . На дешевых переключателях вообще нет возможности выставить величину минимального и максимального напряжения в электропитающей сети, при котором происходит переключение, выбор приоритетной фазы. Минимальный набор регулировок – это установка минимального напряжения, при котором могут работать приборы, максимального. В более совершенных моделях можно отрегулировать время, через которое нужно попытаться перейти на основную фазу и прочие настройки.

Третий параметр – способ отображения и индикации . В более простых моделях имеется светодиодная индикация, обычно по одному светодиоду на фазу и дополнительный индикатор «АВАРИЯ». Когда линия в норме и к ней подключена нагрузка, соответствующий светодиод горит, например, зеленым цветом, когда линия в норме, но она находится в резерве – светодиод мерцает, когда по всем линиям имеются проблемы – горит индикатор «АВАРИЯ». В более продвинутых моделях установлен семисегментный индикатор или LCD дисплей. Назначение индикаторов: отображать величину напряжения, параметры настроек, включенную и приоритетную фазу. Наименее наглядный способ индикации – отдельные светодиоды, а самый очевидный – ЖК-дисплей.

Четвертый параметр – функционал . Простейший ПФ имеет набор предустановленных параметров питающей сети, принятых за норму, и стремится придерживаться их. Но каждый электроприбор требует индивидуальный подход к питанию, обычно это 220 +/- 10% В, а в некоторых случаях допуск может быть увеличен, или наоборот – уменьшен. В более продвинутых моделях эти величины устанавливаются путем поворачивания винтов или ручек в нужное положение, согласно градуировке. Самые функциональные – это модели с дисплеем и сенсорным управлением. При этом не стоит считать, что чем проще – тем хуже, часто не стоит переплачивать деньги за функции, которые не пригодятся.

Если мощности вашего переключателя не хватает для обеспечения нужд, решить эту проблему можно двумя способами:

1. Купить переключатель, рассчитанный на больший ток.
2. Установить электромеханический коммутатор так, чтобы к выходным клеммам переключателя фаз была подключена катушка или . Таким образом, вся нагрузка ляжет на силовые контакты последнего.

Область применения

Повторимся, что прежде чем заказать переключатель, вы должны знать – для его работы нужно 3 фазы. Резервные линии берутся именно с дополнительных фаз. Между фазами напряжение 380 Вольт, его называют «линейное», а между фазой и нулем 220 Вольт, его называют «фазным». Они связаны между собой, но в пределах этой статьи мы не будем углубляться в . Главное чтобы вы поняли, что для подключения к электросетям нужно наличие трёхфазной сети именно 380 Вольт.

Как уже было сказано, применяется этот прибор для подключения резервной линии. Это работает только в том случае, если одна из фаз трансформатора перегружена или произошел перекос. В случаях, когда на ввод трансформатор поступает «плохое» напряжение нужен автоматический ввод резерва с другой линии, переключатель фаз в этой ситуации не поможет.

Питание установок с непрерывным режимом работы осуществляется от переключателя фаз. Предлагаю рассмотреть область применения в наглядных примерах.

В медицине:

• аппараты жизнеобеспечения;
• холодильники с лекарствами в аптеках;

На производстве и в офисах:

• средства автоматизации;
• управляющая и аппаратура отслеживающая, записывающая сигналы;
• средства связи, стационарные радиостанции, диспетчерское оборудование;
• системы вентиляции;

• газовый котел;
• система охраны;
• видеонаблюдение;
• система «умный дом»;

Схема подключения

После покупки у вас может возникнуть трудности с тем, как подключить переключатель фаз. Если у вас нет опыта работы с электричеством, лучше не стоит пробовать, так как вам придется работать с высоким напряжением в трёхфазной сети – 380 Вольт. Кроме того неправильное использование и подключение подобного оборудования может привести к замыканию между фазами.

Переключатель фаз – это модульный прибор, который устанавливается в щиток на объекте на . Перед ним устанавливается трёхфазный автоматический выключатель. После монтажа первичной цепи переходим к выходным. Но как подключить вторичные цепи зависит от модели переключателя. Схема подключения обязательно указывается в техническом паспорте или другой подобной документации и может отличаться от производителя к производителю.

Переключатель фаз – бюджетный способ повысит стабильность подачи электроэнергии, особенно актуально это может быть за городом в коттедже, в дачном поселке, где обычно бывают перебои с электричеством. Мы рассказали о том, как подключить и где установить, а также обо всех параметрах таких устройств. Выбор бесперебойной подачи остаётся за вами исходя из потребностей и бюджета.

Электронный переключатель фаз стоит дешевле источника бесперебойного питания, весит меньше. Указанная причина побуждает многих ищущих стабильности искать пути приобретения устройства. Вкратце – чтобы обеспечить стабильную работу оборудования. Выделяют устройства однофазных и трехфазных сетей. В каждом случае требования свои. Видим применение переключателей фаз объектами, где имеется возможность, необходимость резервного снабжения энергией.

Назначение переключателя фаз

Электронный переключатель фаз поможет автоматически перекинуть питание с замешкавшейся линии на другую. Случается, напряжение проваливается, оборудование неспособно нормально работать. Присмотритесь, на большинстве устройств стоят лимиты, в пределах которых изделие дееспособно. Информация указана техническими данными (инструкция, паспорт), стоит минимум два значения:

1. Минимальное напряжение показывает, как долго устройство еще способно забирать мощность сети для работы.
2. Максимальное напряжение показывает верхний предел, при котором внутренняя проводка не сгорает.

Второй лимит важнее, большинство автоматических переключателей фаз остро реагируют именно на него. Подразумевается время срабатывания. Здесь важно правильно выставить показатели, избегая ложной тревоги. Переключатель фаз стандартного исполнения позволит выставить регуляторами ряд параметров. Ниже – некоторые приведены.

Минимальный предел напряжения

Определяют грань, ниже которой начнется поиск решения. Аналогично отдельно выставляется верхняя отметка. Понятно, нижний лимит демонстрирует меньшие значения, области могут взаимно пересекаться на 10–20 вольт. Полагаем, работа переключателя фаз станет нестабильной, избегайте допускать ситуации. Просто внимательно поставьте верхнюю-нижнюю границы работы оборудования согласно инструкции.

Время возврата

Характеризует интервал, спустя который переключатель фаз попытается перекинуть контакты на прежний источник питания. Говорим «попытается», не факт, что напряжение линии вернется норме к этому моменту. Опция помогает экономии. Допустим, работает генератор, гонять дороже, нежели питаться сетью. Хотели бы время сократить. Знаем твердо: отключение планируется на час. Возникла нужда покинуть дом, вырубать генератор нельзя: замерзнет или наоборот перегреется. Определяется временем года. Настраиваем регулятор фаз на автоматический возврат через час, следует создать сигнал, останавливающий двигатель генератора. Выполнение мероприятия – отдельная тема.

Переключатель щитка

Время включения

Задает промежуток времени, спустя который переключатель фаз попытается врубить питание после полного пропадания такового в ветках. Здесь годится предыдущий пример, можно добавить: сформировать сигнал проще простого – используя реле 230 вольт. Появление питания на линии послужит поводом прекратить траты горючего.

Примеров несметное количество, приведем бесконечность. Переключатели фаз неоднородны по предназначению, возможностям, цене, принципу действия.

Разновидности переключателей фаз

Начнем насущным – 230 вольт. Принцип работы переключателя фаз следующий:

• Один контакт главный. Сюда приходит предпочтительная фаза.

Чем отличается от других? Любимая фаза, которой доверяем. Вопрос выбора суженой: личная проблема. Просто хотим, чтобы напряжение бралось тут. Потратились, поставили сюда толстую жилу меди, снижая потери, остальная проводка бюджетная, жила стоит тонкая, алюминиевая. Резервная линия сгорит, питая дом неделям, но часок-другой протянет. Нет желания оплачивать лишними деньгами потери. Выбрали любимую медную фазу, на которую откровенно рассчитываем. Подключить именно на главный контакт переключателя во избежание эксцессов.

• Второй-третий контакты предназначены заводить напряжения вторичных фаз.

Схема переброса фаз

В промышленной сети три фазы, напряжение меж соседними составляет 400 вольт. Относительно земли – 230 вольт. Так питаются жилые дома. Причем заводится на владение одна фаза. Напряжение 400 вольт внутри не получишь. Допустим, уговорили поставщика: «Брат, давай поставим переключатель фаз, вдруг у тебя в одной ветке пропадает питание?». Поставщик говорит: «Конешна!». А почему? Потому что если нагрузка по фазам несимметричная, трансформатор подстанции работает в невыгодном режиме, может поломаться. Поэтому ему – поставщику – в конечном счете, кутерьма выгодна. Заводим на переключатель фаз три штуки.

• Если напряжение предпочтительной фазы пропадает, происходит (с разным интервалом) перебрасывание на вторичные.

Прибор выбирает ту, где номинал соответствует указанным рамкам. Не найдется (полное пропадание энергии по фазам) – переключатель обрывает сеть. Полезно сформировать сигнал включения резервного генератора. Как? А под него-то фазы нет? Нужно завести выход вторичной либо собирать гирлянды стандартных переключателей фаз. Найти продающимся готовое изделие невозможно.

• Отдельно отметим: в приборах имеется встроенное искрогашение (иначе резко снизится срок эксплуатации реле).

Иногда схема не нужна, даже наоборот – исключена. Осуществляется чаще перемычками, что не каждому покажется удобным. Нужно внимательно читать инструкцию на предмет мелочей, опасаясь снизить срок годности оборудования.

Выше говорилось: по настройкам переключатель фаз попытается занять исходное состояние через определенное время. Некоторые работают иным образом. В трехфазных сетях требования иные. Что дома такого, что требовало бы беспрестанного внимания. Максимум холодильник для лекарств. На производстве, в больнице трехфазный переключатель фаз необходим. Во-первых, перекосом может поломать оборудование. Пропадает одна фаза, короткое замыкание случится, авариях линии, напряжение есть, номинал неверный.

Сразу оговоримся, автоматический переключатель фаз самостоятельно бессилен выполнить указанную задачу, ряд проблем решает:

1. Ручное управление удобно избегающим закупать дорогие датчики, устройства контроля, управления. Допустим, знаем: выключат свет, посещаем подвал, запускаем генератор трехфазный, спокойно ждем обратной подачи энергии. Предварительно вручную ставим переключатель фаз, выбирая нужную ветку. После окончания перерыва подачи энергии, руками возвращаем обратно. Обычно данный тип управления переключателем фаз блокирует другие. Будьте внимательны: если вставлена ручка, дистанционное управление наверняка откажется работать, результат окажется плачевным. Положений обычно минимум три: первый набор трёх фаз, второй аналогичный плюс нейтраль, когда на выход ничего гарантированно не проходит. Используются контакторы, механически исключающие одновременную работу линий, уберегая против перегрузок.
2. Продвинутые переключатели фаз описанное выше позволят сделать нажатием кнопки. Электрические цепи коммутируются, чтобы прибор перебросил ветки по сигналу. Не утверждаем, что можно будет сделать при помощи кнопки дверного звонка Лондон (50 рублей), при покупке уточните, чем переключатели фаз управляются.
3. Более сложным является электронное управление. Туда-сюда линию бороздит сложная информация различного рода, контроллер придется докупать совместимый.

Итак, видим: варианты сильно разнятся ценой. Почему не выбрать простой ручной! Некоторые виды промышленного оборудования, как написано выше, смертельно боятся пропадания одной фазы. Одно дело – запуск генератора, другое – постоянный контроль. Устанешь над оборудованием сидеть, смотреть вольтметр. Вот почему в тандеме с переключателями фаз часто идут другие реле, приборы. В задачи входит отслеживание перекосов наравне с полным исчезновением напряжения.

Работа автоматического трехфазного переключателя

Можете найти аналогичного рода приборы, сопровождаемые названиями:

• реверсивный выключатель;
• реле контроля фаз;
• реверсивный рубильник;
• перекидной рубильник;
• байпасный рубильник;
• автоматический выключатель фаз.

Отсутствует однообразная терминология, царит неразбериха. Функции вышеперечисленных приборов одни: определить степень пригодности питающего напряжения, выбрать из возможных алгоритмов по устранению проблемы. Потрудитесь знать, назначение переключателя фаз, возможные сочетания. Сравнивая, можно заметить: байпасные рубильники ручные, перебрасывают сеть с основной на резервную. Промежуточных значений нет. Байпасный рубильник – ручной переключатель фаз.

Покупать переключатель фаз или не покупать

Владельцы промышленного оборудования лишены выбора. Реле наличия фаз может отслеживать вольтаж, вырубать питание, завидев опасность, контролировать правильность подсоединения. Если чередование линий неправильное, заведено неверно, прибор не даст нагрузке запуститься. Убережет от поломки дорогую технику. Понятно, заплатить придется немало, нужны инженеры по снабжению правильно организовать эксплуатацию.

Рядовые граждане цены переключателей фаз постыдятся назвать чрезмерными. Посмотрите, сколько на рынке стоит простой источник бесперебойного питания, сравните. Переключатель фаз весит меньше, размерами скромнее, выполнит похожую работу. Возникнет вопрос, где взять нужное питание.

Домовладение снабжается одной фазой, для контроля нужно больше. Успокоим жителей деревень: на столбе имеется полный комплект. Только если проводов минимум четыре. В промышленности жил три. Если схема питания с изолированной нейтралью.

Отрадно отметить: конструкция некоторых изделий сборная. Можно набрать по опциям нужное. Богаты изделия ABB. Итак, принцип действия переключателей фаз заключен в быстрой (мгновенной) смене питающей линии для нагрузки линии, выдерживающей заданные номиналы. Если отсутствует подходящая, напряжение вырубается. Что касается конкретных методов реализации, особенностей – нюансов море. Выше расписали сложнейшие электронные устройства, включающие элементы цифровой техники, простые и примитивные ручные рубильники.

Переключатели фаз применяют для повышения надежности питания однофазных потребителей. На входе у переключателя фаз — трехфазное, а на выходе – однофазное напряжение. В этой статье рассмотрим автоматические и ручные переключатели фаз.

Допустим, у вас трехфазный ввод и есть вероятность пропадания одной или двух фаз. В таких случаях можно сделать схемы, которые будут в автоматическом либо ручном режиме переключать нагрузку на рабочую фазу.

Автоматические переключатели нужны в том случае, если ваши потребители очень чувствительны к перебоям электроснабжения, часто бывает пропадание фаз, на редко посещаемых объектах. Например, загородный дом.

Автоматические переключатели фаз.

Автоматические переключатели бывают разные.

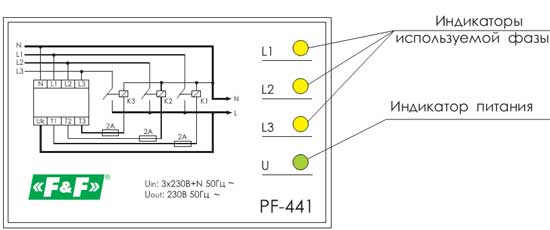

В качестве примера рассмотрим автоматический переключатель фаз PF-441.

Как правило, автоматические переключатели фаз нужно применять совместно с контакторами, т.к. номинальный ток контактов переключателя всего 16А. Для некоторых нагрузок, возможно, будет вполне достаточно.

PF-441 имеет приоритетную фазу L1. Если напряжение на фазе L1 выходит за пределы (190-250)В, то переключатель фаз переключает нагрузку с фазы L1 на фазу L2 или на фазу L3. При восстановления напряжения на фазе L1 — переключает нагрузку обратно.

Но, имеются переключатели фаз, которые можно использовать без контакторов: ПФ-40А, ПФ-60А, ПФ-80А.

Прибор работоспособен (способен коммутировать нагрузку) при наличии хотя бы одной фазы на входе, при условии, что ее напряжение не ниже 200 Вольт (для ПФ-40А), или 180 Вольт (для ПФ-60А и ПФ-80А).

Ручные переключатели фаз.

При поиске ручного переключателя фаз нужно обращать внимание на требуемый номинальный ток. В моем случае мне необходим был переключатель на 63А.

Единственный ручной переключатель фаз на 63А, который мне удалось найти – кулачковый переключатель типа 4G. Причем он не называется, как переключатель фаз.

Схема ручного переключателя фаз – 4G63-108:

У данного производителя можно подобрать переключатели с нужной схемой переключения от 10 до 100А. Других аналогов я не нашел. До 40А кое-что еще можно найти.

Кстати, можно использовать в качестве ручного переключателя фаз. Необходымо 2 переключателя 1Р:

Если вам известны другие переключателя фаз – добавляем в комментариях.

Напряжение питающей сети не всегда соответствует требованиям потребителей. Если происходит его скачок с 220 В до 250 В, это может вывести из строя чувствительные электроприборы. В качестве защиты здесь можно применять переключатель фаз.

Разнообразие типов переключателей фаз

Принцип действия

Переключатель обеспечивает выбор фазы, напряжение на которой соответствует установленным параметрам. Сам он подключается к трехфазной сети, а на выходе одна из фаз подключается к нагрузкам. Если напряжение на ней выходит за заданный диапазон, переключатель переводит потребителей на работу от другой фазы.

Ручные переключатели фаз

Цели применения устройств следующие:

• переключение питающей сети;
• запуск и остановка электродвигателей, включение трансформаторов и других приборов.

Главная цель механического переключателя – создание бесперебойного питания однофазной нагрузки и защита потребителей от скачков напряжений в сети.

На рисунке ниже изображена схема перекидного переключателя на 3 положения. К контактам (2), (4), (6) подключены 3 фазы, а к неподвижному контакту – нагрузка.

Схематичный вид 3х положений перекидного переключателя

Ручные кулачковые переключатели служат для коммутации цепей под напряжением до 380 В. Их используют при включении и выключении электроприборов, а также для создания главных и управляющих цепей. Устройства имеют небольшие габариты, выдерживают кратковременные перегрузки и обладают высокой коммутационной способностью. Когда производится выбор прибора, важно обращать внимание на номинальный ток.

Во многих конструкциях ручных переключателей предусмотрено нулевое положение, в котором электрические цепи остаются разомкнутыми. Это позволяет использовать их в качестве выключателей.

Электронные переключатели фаз

Для защиты однофазных потребителей от скачков напряжения в сети лучше подходит электронный прибор. Он автоматически переходит на другую линию, когда действующая линия не может нормально работать. Оборудование служит для питания бытовой и промышленной нагрузки.

Автоматический прибор большинства типов имеет следующие параметры установки:

1. Минимальный и максимальный пределы напряжения. Особенно важен верхний предел, который следует правильно выставлять. Если его сделать слишком низким, начнутся частые срабатывания. При высоких значениях начнет перегреваться внутренняя проводка. Выбирается приоритетная фаза (L1) устройства переключения. Если на ней нет скачков напряжения, переход на линии (L2) или (L3) может не произойти. Если такое переключение будет иметь место, прибор продолжит слежение за приоритетной линией и при восстановлении необходимого уровня напряжения произойдет обратное переключение нагрузки. Если нижний и верхний пределы напряжения пересекаются в диапазоне отклонений на 10-20 В, прибор будет нестабильно работать. Поэтому важно сделать правильный выбор установок.
2. Время возврата – интервал, в течение которого переключатель должен автоматически проверять состояние прежнего источника питания, чтобы вернуться в исходное состояние. Если оно в норме, происходит обратный переход. В противном случае следующая проверка произойдет через тот же промежуток времени. Выбор времени возврата делает пользователь, исходя из опыта, потребностей и особенностей работы электросети.
3. Время включения – пауза, после которой прибор делает попытку включить питание нагрузки после того, как напряжение пропало на всех фазах.

Производители

Переключатели «АПАТОР» серии 4G

Российская компания “АПАТОР” производит изделия массового применения и выполненные по специальному заказу. Широкий ассортимент продукции позволяет подобрать подходящую замену изделиям других производителей.

Схемы коммутации предусматривают следующие варианты:

• наличие или отсутствие нулевого положения переключателя;
• ускоренная коммутация;
• многопозиционные переключения при количестве полюсов от 1 до 8;
• групповые переключения.

Положение кулачкового переключателя, как изображено на рисунке ниже, обеспечивает замыкание электрической цепи верхними подвижными контактами (3) и неподвижными (1). Проводники зажимаются винтами (12).

Схема строения переключателя компании “АПАТОР” на основе кулачкового механизма

При повороте кулачка (2) на 90 0 против часовой стрелки верхний шток (5) поднимается вверх под действием пружин и размыкает цепь. Нижний шток поднимается вверх вместе с подвижными контактами, замыкая нижнюю электрическую цепь.

Кулачковый механизм имеет следующие достоинства:

• надежную коммутацию;
• устойчивость к перегрузкам;
• малое сопротивление замкнутых контактов;
• высокую скорость замыкания и размыкания контактов;
• небольшие усилия переключения;
• возможность создания многочисленных схем переключений одним и тем же механизмом;
• длительный срок эксплуатации.

Устройство переключателей позволяет легко производить коммутацию электрических цепей без лишнего давления на ручку. Ее искусственное торможение также делать нецелесообразно.

Фирма «АПАТОР» изготавливает специальные переключатели, рассчитанные на номинальный ток 100 А. Высокая нагрузка обеспечивается за счет дублирования контактов. Устройства можно применять в качестве основных выключателей.

Переключатели «SOCOMEC SCP»

Производитель «SOCOMEC SCP» (основан во Франции) выпускает несколько типов аппаратов. Наиболее популярными являются многополюсные переключатели COMO C (преимущественно трех,- и четырехполюсные). Устройствами можно безопасно переключать и выключать нагрузки от 25 А до 100 А (рис. а). Разрыв контакта – видимый.

Различные типы переключателей фаз от компании «SOCOMEC SCP»

Sirco VM commut – многополюсный ручной переключатель (рис. б) обеспечивает питание нагрузки от двух источников. Номинальный ток составляет 65-125 А. При отключении остается видимый разрыв.

SIRCOVER M (рис. в) является перекидным рубильником с ручным управлением и несколькими полюсами. Устройство обеспечивает отключение или включение источников питания на нагрузку.

Переключатель фаз SPH-41

Устройство обеспечивает подключение однофазного потребителя к трехфазной четырехпроводной сети (производитель ООО “Вектор”, Россия). Автоматический прибор устанавливается после счетчика, выбирает самую надежную по параметрам фазу и подключает к ней потребителя. Затем производится контроль за напряжением. Выбор и установка его верхнего и нижнего допустимых пределов делается заранее.

Переключение фаз в автоматическом режиме

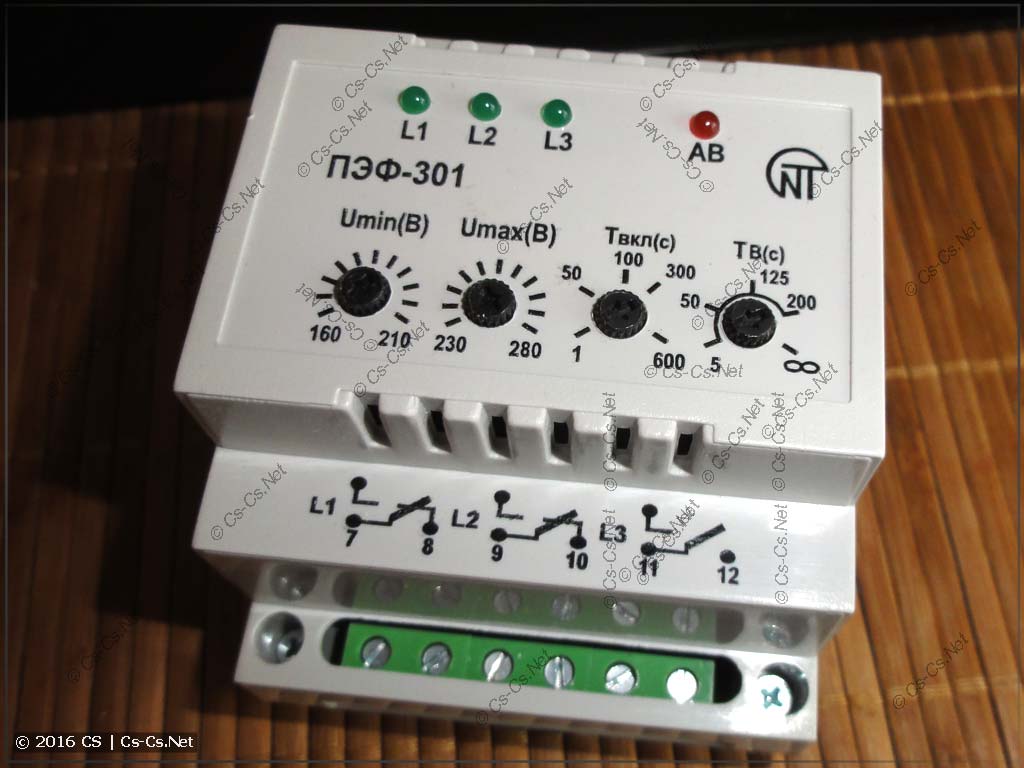

Переключатель ПЭФ-301 изображен на рисунке ниже (производитель ООО НПК “Электроэнергетика”). Прибор предназначен для питания однофазной бытовой и промышленной нагрузки от трехфазной сети. Устройство автоматически выбирает фазу с лучшими параметрами и подключает к ней нагрузку. Потребители до 3,5 кВт связаны с сетью через прибор (рис. а). Приоритетной является фаза L1. При выходе значения напряжения за порог срабатывания, ПЭФ-301 переключает потребителя на другую фазу с помощью контактов (7-8), (9-10), (11-12) на выходе прибора.

При большей мощности нагрузки выходные контакты прибора связаны с катушками магнитных пускателей, которые управляют силовыми контактами подачи напряжения через фазу с лучшими характеристиками (красный, зеленый и черный на рис. б).

Схемы подключения автоматического переключателя фаз

3х фазный переключатель. Видео

Обзор трехфазного переключателя для дома доступен в видео ниже.

Переключатель фаз в доме или квартире можно ставить ручной или автоматический. Электронный переключатель фаз обеспечивает максимальный комфорт, поскольку выполняет всю работу без вмешательства и не требует постоянного контроля. Следует только произвести правильную настройку его работы, и он надежно защитит бытовые электроприборы.

Пост, наверное, запоздал на несколько лет, потому что я переключателями фаз давно уже пользуюсь, а рассказать о том, чего это такое и нафига нужно, руки не доходили. Но тут НоваТек уже как полгода-год назад выпустил более классную версию своего переключателя фаз ПЭФ-319 , про которую обязательно надо рассказать, потому что на 15 кВт три фазы эта штука — маст хэв!

Переключатель фаз — это штуковина, которая выбирает любую из трёх фаз питания и выдаёт её на выход. Обычно, если есть все три фазы — то такие переключатели фаз выдают на выход первую фазу (она считается приоритетной). Стандартные функции таких устройств примерно такие:

• Приоритетная фаза. Это фаза по умолчанию, с которой питается нагрузка если всё в порядке.
• Отслеживание напряжения. Если напряжение вышло за настроенные пределы, то фаза считается «плохая» и переключатель ищет другую хорошую фазу.
• Время возврата на основную (приоритетную фазу), когда напряжение на неё восстановится в настроенных пределах.
• Контроль напряжения на выходе. Эта штука используется, когда переключатель фаз управляет внешними мощными контакторами. Контакты контакторов могут залипнуть и тогда будет злое межфазное замыкание. Вот чтобы его не было — переключатель фаз снчала отключает одну фазу, а потом проверяет — пропало ли напряжение на выходе? И если пропало — то подключает следующую.

Зачем это всё надо и куда такое можно применить? А вот если у вас трёхфазный ввод и есть всякие ответственные потребители! Например, холодильник, серверную, котельную (газовую) и тому подобные вещи. А сейчас три фазы и 15 кВт дают всем подряд. Но вот даже у родственников на даче, зимой на пару дней отвалилась одна из фаз на подстанции. И как назло как раз та, на которой сидел котёл. Вот был бы там переключатель фаз — всё работало бы автоматом!

Из переключателей фаз, с которыми я работаю, я выбрал НоваТек, потому что по ним у меня не было ни одного сбоя. А вот в какой-то момент Атомщик (Meldir) решил попробовать Меандр’овские реле выбора фаз РВФ, и жестоко накололся. Это реле тёмной осенней ночью глюкануло и потушило целый щит котельной нахрен. Когда мы перешли на НоваТек, то благодаря тому что оно не зависало мы смогли определить ооочень сложную хитрую проблему и отловить один недокументированный глюк в работе АВР сеть-генератор. История про это описана . Причём Меандр с тех пор вообще позагнулся, и было даже непонятно зачем он торопился выпускать версию РВФ-01 без контроля контакторов и сразу же потом довыпустил точно такую же РВФ-02, но с контролем контакторов.

Этот переключатель фаз — простенький и изначально задуман для работы с контакторами. Сделан он на микроконтроллере Atmel AtMega, но снаружи выглядит как аналоговый — с крутилками, на которых тяжело точно выставить параметры. Несмотря на кажущуюся неказистость, работает он отлично. Внутри этого переключателя стоят релюшки на 16А (активной нагрузки!), а на DIN-рейке он занимает 4 модуля.

У всех переключателей фаз есть стандартный хак: если вам хватает внутренних реле (ну например взять ПЭФ-301 и запитать через него блок питания 230/12V для какой-нибудь платки с Arduino или Siemens Logo) — то можно защитить такой переключатель фаз трёх- или четырёхполюсным автоматом на нужный номинал (для примера с блоком питания хватит 6..10А) и подключить его напрямую.

Обычно для этого между встроенными релюшками переключателя фаз надо поставить перемычки. У НоваТек ПЭФ-301 они идут в комплекте, но сделаны опасно — слишком уж оголёнными. Надеюсь, НоваТек это увидит и переделает. А я такие перемычки выкидываю и меняю на нужные мне из провода ПуГВ с наконечниками НШВИ, как и во всём щите.

В клеммы этого переключателя фаз отлично влезает НШВИ на 2,5 квадрата. Вот только не помню и не могу сейчас допроверить, влезает ли туда НШВИ (2) 2,5 квадрата. Как буду собирать что-нибудь на этом переключателе — то потом доисправлю этот пост. Дополнил: нет, лезут только одинарные НШВИ !

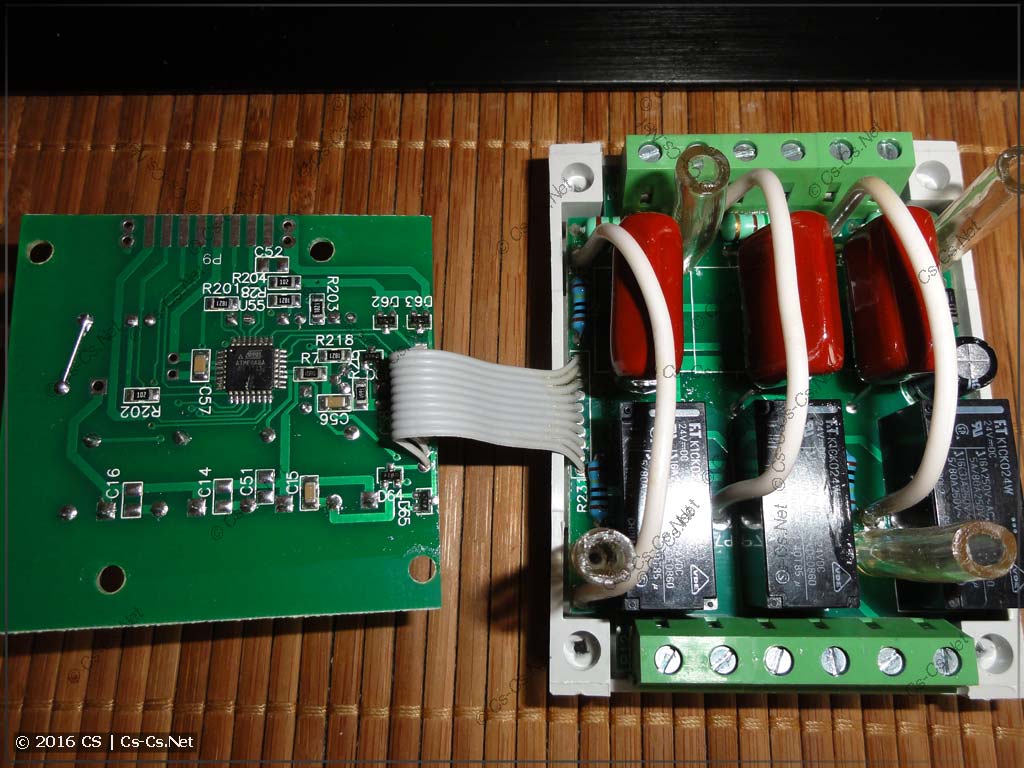

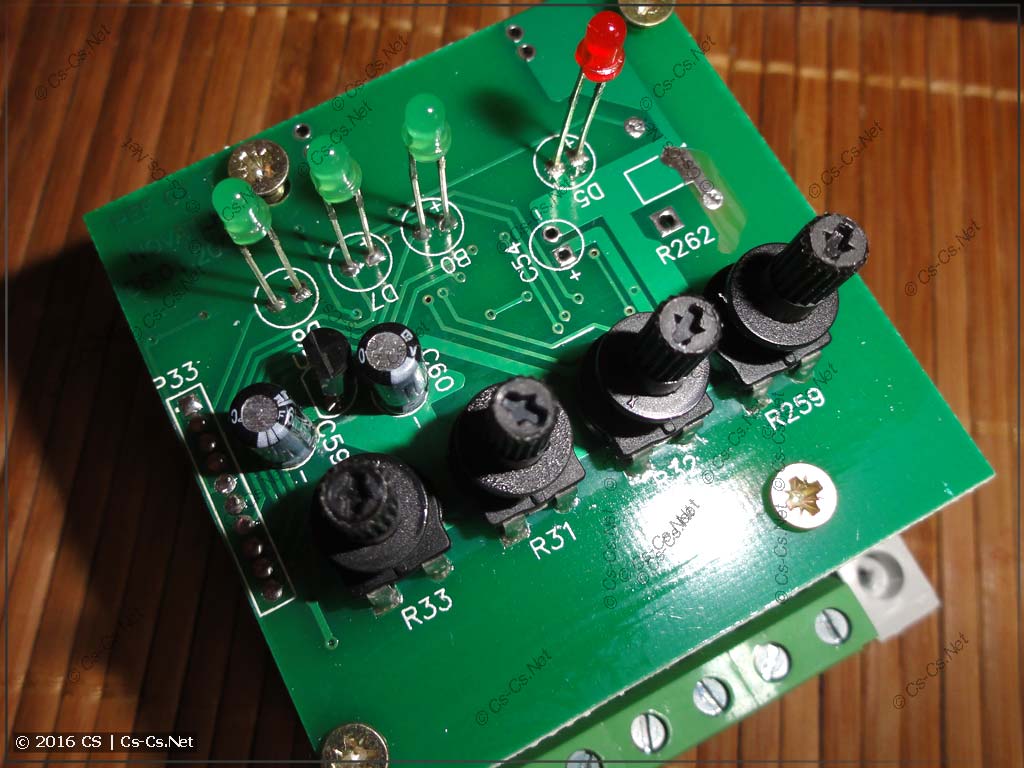

Внутри он собран классически для НоваТека (и мне нравится эта конструкция): из двух плат, соединённых друг с другом. На верхней плате находятся крутилки и светодиоды, а на нижней — релюшки и конденсаторный блок питания.

Вот как это выглядит снизу.

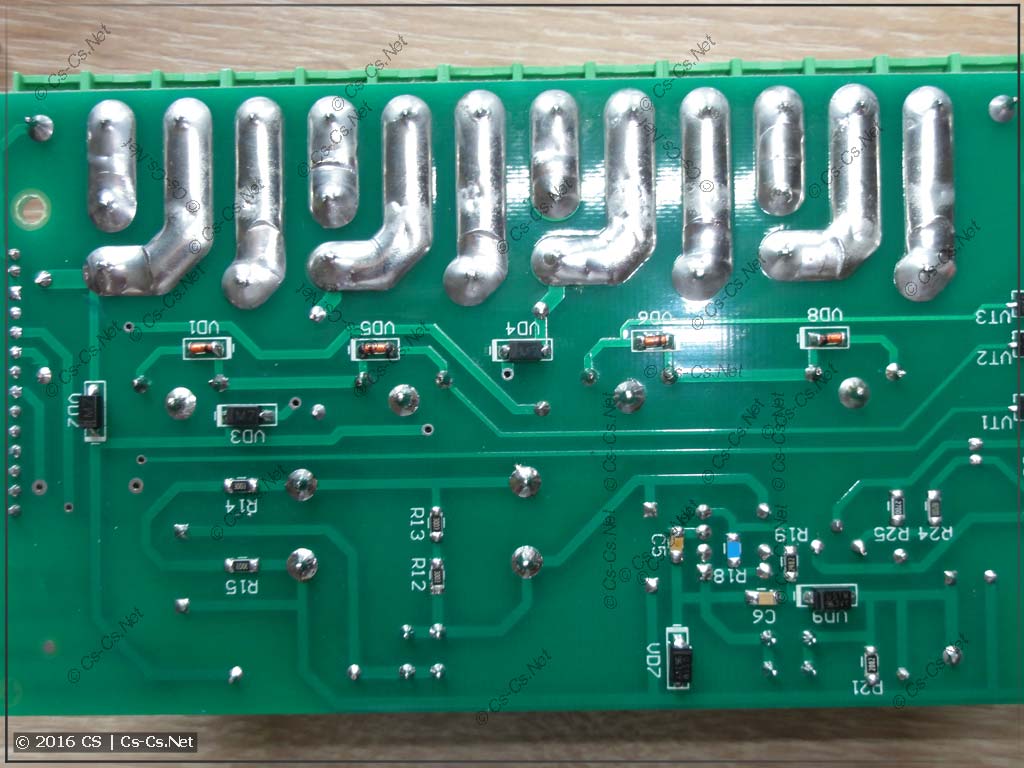

Дорожки к релюшкам залиты припоем для того, чтобы увеличить их сечение. Это мне понравилось: НоваТек бруталит!

Такие переключатели фаз у меня прижились для таких задач:

• Запитать очень мелкую автоматику (как я придумывал выше — например контроллер)
• Выдать сигнал Sense и/или заряда АКБ для генератора () — эти сигналы много не жрут, и можно тоже подключать переключатель фаз напрямую.
• Поуправлять контакторами для увеличения мощности.

Самый первый ПЭФ-301 я поставил маньяку-заказчику (мы с ним ставили и докапывались до стабилизаторов ORTEA), который настолько мощно докопался до местных энергетиков, что они вместе ходили протягивать контакты на местной подстанции. И благодаря этому энергетики закрыли глаза на то, что он захотел сделать себе переключатель фаз СТОЯКА в квартире.

Сейчас я конечно удивляюсь, как такое можно было намутить, но это осталось на его совести и вроде как за эти несколько лет перестало быть тайной. А мне важно показать это решение, потому что тут ПЭФ-301 без зависаний и глюков уже как 4 года исправно коммутирует ввод на 63А и периодически щёлкает контакторами. За всё это время никаких жоп не возникло и всё работает штатно и хорошо.

Так как токи тут были большие, то мы запараллелили контакты контакторов и сделали после них большой сборный кросс-модуль.

Но самый кайф с переключателми фаз стал недавно! Когда НоваТек выпустила адский стильный и крутой переключатель фаз ПЭФ-319. И вот он мне очень-очень понравился, и сейчас я его использую практически везде. А почему? А потому что у него теперь есть дисплей, где показывается и текущее напряжение выбранной фазы и то, что мы настраиваем — теперь можно видеть, насколько какой параметр ты накрутил.

А самое главное — внутри него стоят более мощные релюшки на 30А . Понятно, что это только активная нагрузка и что релюшки китайские. НО! если вспомнить что 15 кВт на трёх фазах — это автомат номиналом на 25А, то получается что такой переключатель фаз можно смело вешать на такой ввод! Правда, всё равно его надо защитить своим личным автоматом (не вешать под защиту вводного автомата) на случай если потом мощность повысится.

Вот так выглядит этот зверь! Занимает на DIN-рейке он уже больше — 9 модулей.

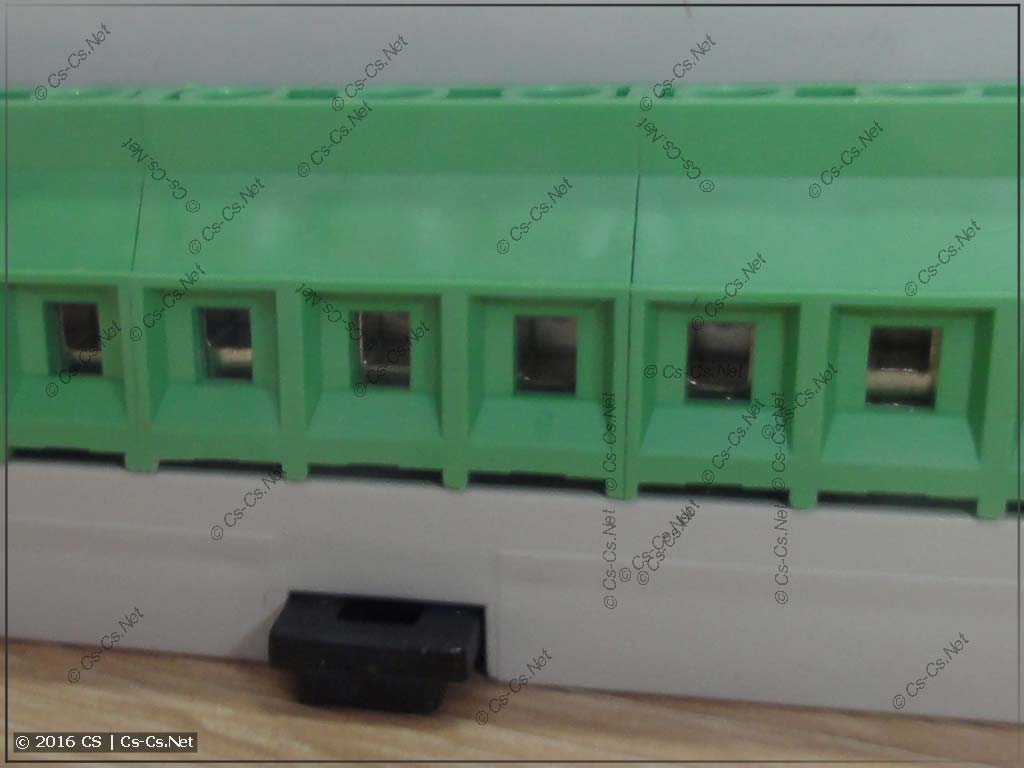

И здесь НоваТеку респект за клеммы! Клеммы они подобрали такие, что в них совершенно спокойно влезает 4 квадрата. Дополнено: раньше клеммы принимали НШВИ на 6 квадратов, сейчас только — четвёрку . Но больше четвёрки сюда пихать ничего и не надо, так что проблем нет. Они адские МОЛОДЦЫ! Вот почему для своих DALIшных приблуд?

С переключателем фаз также идут штатные перемычки из провода ПВ-3 на 6 квадратов (видите, старый провод ПВ-3 более «жёсток», чем ПуГВ: у него жилок внутри меньше и они потолще).

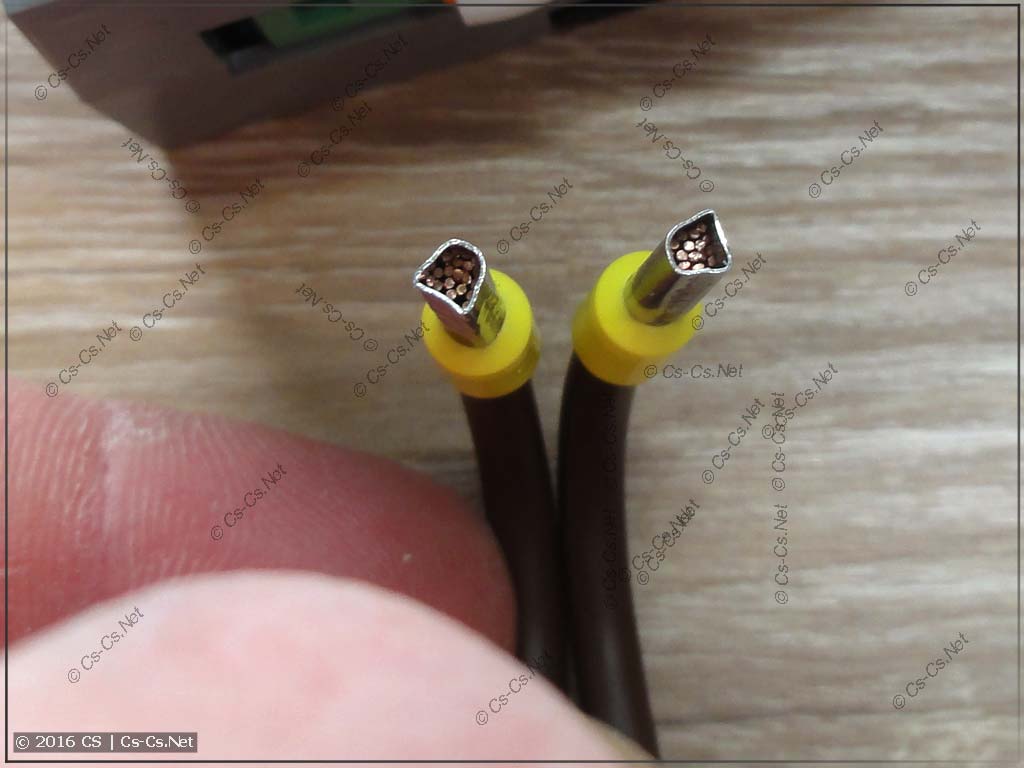

И вот эти вот перемычки отлично вставляются в клеммы! Поэтому так как я большинство щитов собираю шестёркой, то проблем с подключением этого переключателя фаз у меня в щите нет. Из-за этого я его ещё больше полюбил.

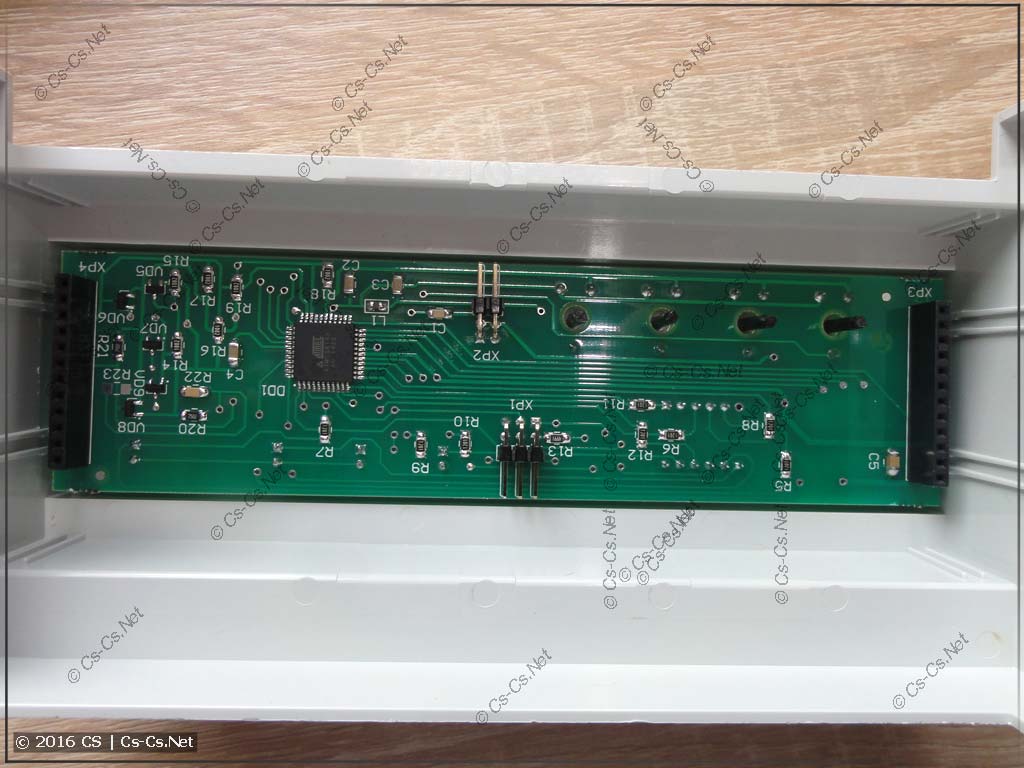

Внутри снова всё на двух платах. Только теперь они соединяются на разъёмах, а не шлейфиком. Также стоит ATMega и кажется есть разъёмы для прошивания (может урезанный ISP или свой интерфейс).

Силовая часть сделана на импульсном блоке питания видимо потому что на конденсаторном релюшки не вытянешь (а подключены они постоянно — не поляризованные; не надо этого тут).

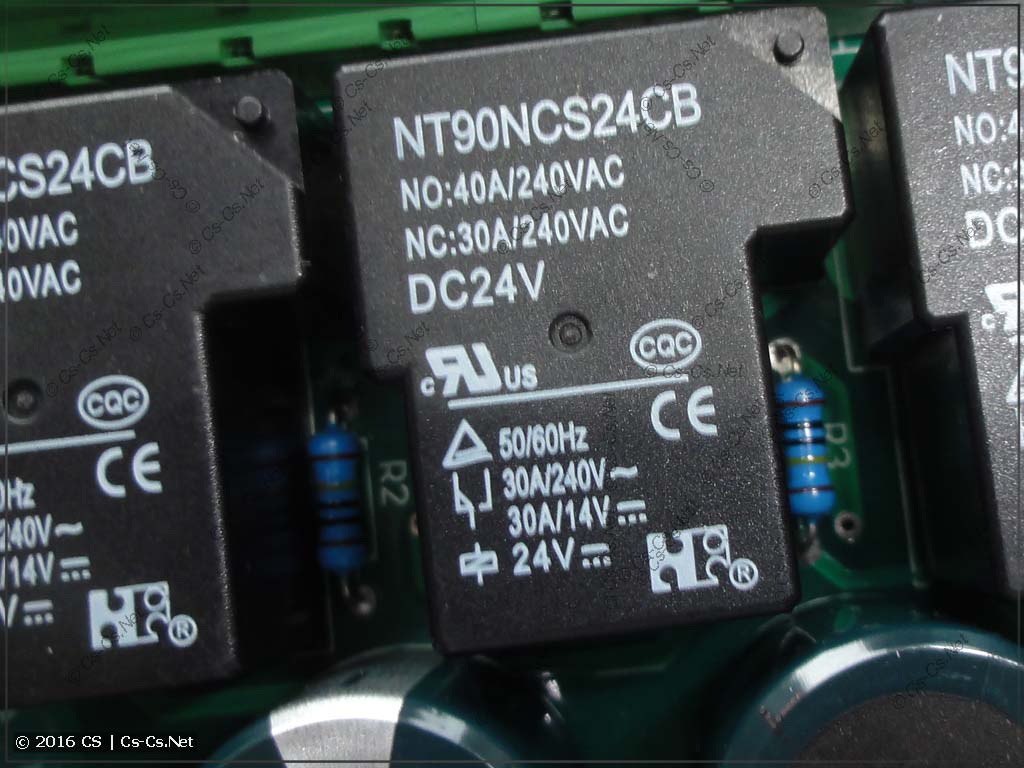

Релюхи имеют номинал без запаса, и НоваТек написал про это честно: взял самый минимальный номинал, на 30А. Соотвественно моя идея защищать эти релюхи автоматом на 25А мне нравится: как раз и запас по номиналу будет, и бОльшего от этого переключателя требовать не надо: питание котельной он нам обеспечит сам по себе без дополнительных контакторов.

Дорожки от релюшек точно также имеют напайки (только более злые) для увеличения сечения. Вообще, красиво плата разведена около релюшек: всё аккуратно и технично!

Такие переключатели фаз я применяю в щите напрямую для выбора питания собственных нужд, инвертора (его зарядки и байпаса), или сразу всей котельной (если она газовая и не жрёт много). Так как переключатель фаз занимает 9 модулей, то я ставлю трёхполюсный автомат защиты перед ним, чтобы в сумме получилось 12 модулей — одна DIN-рейка.

Вот увеличенный кусочек , где всё видно. Обратите внимание на хитрость: на автомате, который переключатель фаз защищает, фазы стоят не в виде L1-L2-L3 (Белый-Красный-Чёрный для моих щитов), а в виде L3-L2-L1. Это сделано для того, чтобы по умолчанию фаза инвертора (для которого тут этот переключатель и стоит) была третьей. А если уже с ней чего-то случится — то переключатель будет выбирать другую фазу.

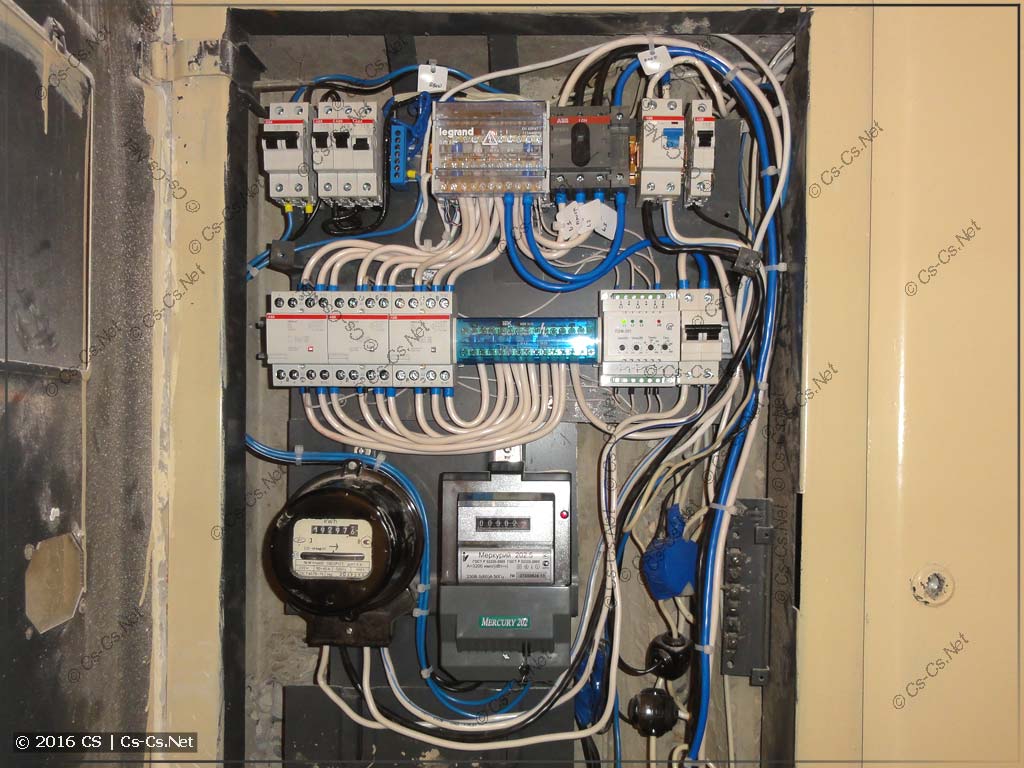

А вот красивый, но вынесший мне мозг щит офиса в СИТИ (щит хороший, но заказчик мне полгода выносит мозги и я готов этот щит уже в окно выкинуть, даже без денег, как с ). Здесь всё очень отвественно, поэтому я поставил переключаель фаз ПЭФ-319 для того, чтобы можно было видеть что на нём накручено и что он показывает, но подвесил к нему контакторы для надёжности. Всё это защищено единым автоматом и питает серверную, автоматику DALI и разные мелочи внутри щита.

За несколько лет переключатель фаз прижился у меня в щитах и стал практически стандартом питания котельных или ответственных нагрузок. Если щит серьёзный — то я закладываю его даже не спрашивая. А иногда спрашиваю: ставить или нет.
