Автоматическая установка пожарной сигнализации /
Система оповещения и управления эвакуацией

Современное строительство практически не предполагает решений, где в качестве системы безопасности не использовалась бы система автоматической пожарной сигнализации .

Наличие системы пожарной сигнализации и сложность ее исполнения регламентируется нормативным документом СП 5.13130-2009 «Установки пожарной сигнализации и пожаротушения автоматические».

Проект АУПС выполняется в два этапа. В проектной документации выполняются структурные схемы пожарной сигнализации, тогда как при выполнении рабочего проекта в его состав входят структурные и принципиальные схемы пожарной сигнализации, поэтажные планы здания с расположением оборудования, датчиков и кабельных линий, спецификация оборудования и кабельный журнал.

Проект автоматической установки пожарной сигнализации должен соответствовать всем современным требованиям и нормам в области пожарной защиты, а также включать в себя такие аспекты, как ремонтопригодность и возможность модернизации.

На практике применяют три вида установок пожарной сигнализации: пороговую, адресную и адресно-аналоговую. Последняя, тем не менее, является самой прогрессивной и часто применяемой. Дело в том, что в отличие от пороговой сигнализации, с заданным порогом срабатывания при определенной температуре или адресной сигнализации, работающей также с пороговыми извещателями, но по адресной схеме, адресно-аналоговая АУПС является интеллектуальной установкой пожарной сигнализации. Дело в том, что в адресно-аналоговой сигнализации датчики-извещатели контролируют различные параметры и передают их на головное устройство, которое анализирует общее состояние и в зависимости от программы может принимать определенные решения. Это в свою очередь позволяет наиболее эффективно предотвращать любые возгорания или задымления .

Исходными данными для выполнения проекта автоматической установки пожарной сигнализации являются поэтажные планы, архитектурные разрезы, технологические планы, пояснительная записка АР, пояснительная записка ТХ, раздел Мероприятия по обеспечению пожарной безопасности, Специальные технические условия, разделы по инженерным системам - дымоудаление, пожаротушение, электроосвещение, электроснабжение, водоснабжение, и другие инженерные разделы.

Для оповещения людей о пожаре в здании применяют систему оповещения и управления эвакуацией. СОУЭ сообщает о возникновении пожара в здании, при помощи световых табло указывает на эвакуационные пути и выходы, служит для трансляции сигналов ГО и ЧС , а также транслирования дежурных сообщений и объявлений.

Проект системы оповещения и управления эвакуацией входит в состав проектной документации, в том числе в раздел ППМ (раздел 9 ПП РФ № 87). СП 3.13130-2009 "Системы противопожарной защиты. Системы оповещения и управления эвакуацией людей при пожаре" определяет необходимость установки СОУЭ в здании. Рабочий проект СОУЭ содержит структурные и принципиальные схемы, планы размещения оборудования и кабельных линий, спецификации, кабельный журнал. Для выполнения РП необходимы разделы АР, ТХ, ЭОМ, ППМ, СТУ, АУПС (если системы СОУЭ и АУПС раздельные, СОУЭ - 3, 4 или 5-ого типа).

Систему оповещения и управления эвакуацией людей при пожарах в зданиях классифицируют по пяти типам. СОУЭ первого и второго типа - это системы звукового и светового оповещения. В качестве звукового оповещения применяются сирены и другие подобные сигналы, а световое оповещение включает в себя световые оповещатели «Выход» и могут также включать мигающие световые табло, знаки направления движения при эвакуации. СОУЭ третьего типа (самый распространенный тип СОУЭ) вместо звуковых сирен для оповещения использует громкоговорители для передачи текстового оповещения (т.н. речевой способ оповещения). Системы четвертого и пятого типов также являются речевыми СОУЭ, но содержат в себе дополнительные элементы оповещения и управления эвакуацией. Самая сложная по система пятого типа включает: речевое оповещение, звуковые сирены, мигающие оповещатели, табло «Выход», знаки направления движения при эвакуации с изменяющимся смысловым значением, разделение здания по зонам оповещения, связь между диспетчерской и зонами оповещения, управление из диспетчерской всеми системами противопожарной защиты, и многовариантность эвакуации людей из различных зон оповещения.

Ваш коллега, партнер и старый друг, знакомый еще из института, на недавнем бизнес-ланче делился впечатлениями о проектировании систем пожарной безопасности в строящемся торгово-развлекательном центре. Вас особенно поразило, в какую кругленькую сумму обошлась прогнозируемая закупка оборудования не совсем понятного АППЗ.

Чтобы снять вопросы, давайте разберемся, что такое АППЗ, что в него входит и так ли необходима закупка дорогостоящего оборудования.

Обеспечение безопасности, в частности, пожарной - ключевая задача на этапе проектирования. На практике безопасность людей и материальных ценностей обеспечивают инженерно-технические средства. Они могут быть ручными и автоматическими. Автоматическая система противопожарной защиты (АППЗ) - наилучшее решение для обеспечения защиты, поскольку в случае возникновения опасности срабатывает автоматически, минимизируя человеческий фактор.
АППЗ собирается на основе расчета и оценки пожарных рисков, это позволяет учесть влияние факторов опасности и минимизировать затраты на закупку оборудования. Больше об услуге расчета пожарных рисков .

Понятие АППЗ и ее компоненты

Проектирование АППЗ является важной частью разработки систем противопожарной защиты и пожарной безопасности.

Система автоматической противопожарной защиты (АППЗ) — это комплекс взаимосвязанных инженерно-технических средств, предназначенный для обеспечения пожарной безопасности зданий и помещений в автоматическом режиме.

Согласно нормам пожарной безопасности, современные здания и сооружения в обязательном порядке должны быть оборудованы системой АППЗ. В состав автоматизированной защиты от пожаров входят: ОПС — комплекс средств, формирующих управляющий сигнал для мониторинга и запуска оборудования;

• СОУЭ — звуковое оповещение и активация средств организации эвакуации;
• АУПТ — управление средствами пожаротушения;
• Системы противопожарных заслонов и завес —локализация очагов возгорания;
• Системы дымоудаления — обеспечение безопасных условий при эвакуации;
• Наружный и внутренний пожарный трубопровод — подача огнетушащих материалов к месту пожара.

ОПС (охранно-пожарная сигнализация)

Задача системы ОПС заключается в формировании сигнала тревоги в случае обнаружения признаков пожара. Сигнал подаётся на приёмно-контрольное оборудование, которое осуществляет управление всем комплексом защиты. Контроль пространства в помещениях осуществляется при помощи точечных пожарных извещателей (датчиков дыма и тепловых датчиков). В случае возникновения чрезвычайной ситуации возможна активация при помощи ручных извещателей (кнопки пожарной тревоги).

СОУЭ (система оповещения и управления эвакуацией)

Системы оповещения предназначены для информирования людей, находящихся в здании, о возникновении чрезвычайной ситуации. В качестве звукового оповещения воспроизводится однотональный сигнал или звук сирены.

Современные СОУЭ оснащаются оборудованием и громкоговорителями, позволяющими воспроизводить речевые сообщения в автоматическом или ручном режиме. Это даёт возможность корректно провести эвакуацию людей с объекта и, при необходимости, организовать громкую связь. Кроме звукового оповещения в состав системы входят световые средства информирования. Это указатели направления и информационные таблички «выход». Также системой может управляться аварийное освещение.

АУПТ (автоматическое управление пожаротушением)

При переходе системы защиты в режим «Пожар» АУПТ включает в работу активные средства тушения. В настоящее время применяются водяные, водно-пенные, порошковые и газовые установки. Они могут быть автономными и работать в автоматическом режиме или приводиться в действие сигналом с узла управления.

Водяные установки - экономное пожаротушение, безопасное для людей

Применяются в жилых зданиях, торговых комплексах и других общественных местах, предполагающих скопление людей. В качестве тушащего вещества используется вода или водно-пенный раствор. Достоинствами применения воды являются доступность и безвредность для людей. Недостатками —риск нанесения материального ущерба, влияние отрицательных температур и электропроводность.

Водно-пенные системы для тушения ГСМ и горючих жидкостей

Работа таких систем основана на способности пены блокировать доступ кислорода к зоне горения. При срабатывании системы пена распыляется через оросители и накрывает собой очаг возгорания. Водно-пенное пожаротушение эффективно при возгорании горюче смазочных материалов и легко воспламеняемых жидкостей.
Современные пенообразующие концентраты не наносят вреда здоровью людей. Получаемая пена легко убирается из помещений, химически нейтральна и не наносит ощутимого ущерба.

Порошковые системы безопасны при тушении электрооборудования и транспорта

Порошок из баллона рассеивается под давлением газа в виде плотного облака, блокирующего доступ кислорода. Возможно тушение твёрдых, жидких и газообразных веществ. Это позволяет справиться с возгоранием транспорта, технологических установок и электрооборудования, в том числе, находящегося под напряжением.
Порошковыми системами оснащаются комплексы для тушения пожаров в общественных, административных, производственных и складских зданиях.

Газовое пожаротушение - надежный и безопасный способ, снижающий материальные потери от пожара

Применяется для тушения электронного и компьютерного оборудования в закрытых помещениях. Результат достигается за счёт вытеснения кислорода газообразными веществами, препятствующими горению. В качестве таких веществ используется аргон, азот, аргонит, инерген и другие инертные газы и их смеси. Они не оказывают воздействия на людей, не электропроводны и их использование не причиняет материального ущерба.

Системы противопожарных заслонов и завес для локализации пожара

Противопожарная завеса (штора) представляет собой полотно, изготовленное из огнестойкого материала. Применяется для локализации пожара или защиты ещё не задымлённых и не охваченных огнём площадей внутри здания. Большие пространства разбиваются на противопожарные зоны, что обеспечивает защиту путей эвакуации. Системы заслонов и завес устанавливаются в зданиях с большим скоплением людей — торговых и развлекательных центрах, кинотеатрах, концертных залах, а также в больших производственных помещениях и складах.

Системы дымоудаления

Противодымные системы обеспечивают защиту людей от воздействия продуктов горения на маршрутах эвакуации и создают безопасные зоны внутри зданий. Для устранения задымлений и подачи чистого воздуха применяются приточно-вытяжные системы естественной и принудительной вентиляции.
В лестничные проёмы, предназначенные для эвакуации и шахты лифтов нагнетается воздух для поддержания избыточного давления. Это предотвращает заполнение дымом эвакуационных путей. В остальных помещениях используют вытяжные системы для удаления продуктов горения и снижения концентрации кислорода.

Пожарные трубопроводы

В состав систем противопожарной защиты входит сеть трубопроводов. Внутренние трубопроводы предназначены для распределения и подачи огнетушащих материалов в установки пожаротушения, пожарные щиты и непосредственно в помещения. Наружные сети применяются в основном для подачи воды к пожарным щитам и гидрантам снаружи зданий.

Как происходит управление АППЗ

Управление всеми элементами АППЗ осуществляется с помощью электронных модулей, соединённых между собой беспроводными или проводными слаботочными сетями. Контроль и мониторинг работы систем ведётся с центрального поста. Пост может быть рассчитан на работу в автоматическом режиме или дополняться средствами диспетчеризации и при необходимости управляться дежурным персоналом вручную.
Комплексы автоматической противопожарной защиты работают совместно с другими инженерными системами здания. Обязательна интеграция с системами контроля доступа (СКУД), системой охраны и видеонаблюдения. Для автоматического оповещения пожарных служб необходимо подключение к сетям связи.
При всей своей сложности достаточно эффективна и позволяет максимально защитить здание и людей от негативного воздействия пожара, снизить материальный ущерб и минимизировать потери от стихии.

Разберем системы СОУЭ, расшифровку, пожаротушение с учетом Свода Правил СП 3.13130.2009. Ознакомиться с ним в формате PDF можно по этой ссылке: http://www.mchs.gov.ru/upload/site1/ministry/sp_3.13130.2009.pdf.

Зачем нам, не профессионалам знать некоторые нюансы работы пожарной службы? Ответ прост: знания основных положений Правил пожарной безопасности всегда полезны любому человеку. От этих знаний порой зависит целостность и сохранность собственного , иных строительных объектов, а главное — жизнь и безопасность других людей.

Теперь конкретно о СОУЭ (АПС и ее расшифровку пока детально не рассматриваем).

Расшифровка СОУЭ выглядит так: система оповещения и управления эвакуацией .

О ней мало задумывается рядовой застройщик, его интересуют чисто строительные аспекты своего коттеджа или загородного дома. Тем не менее, азы этой системы знать нужно любому. Это поможет сохранить при случае собственную жизнь и спасти жизни окружающих.

Не стоит, правда, забывать о том, что СОУЭ — это только одна из составных частей комплексной (общей) системы безопасности. Ее комплектация напрямую зависит от специфики конкретного объекта при пожаротушении.

На практике СОУЭ играет весьма существенную роль в плане обеспечения общей противопожарной защиты. В число выполняемых ею задач входит помимо функции оповещения о надвигающейся пожарной опасности ещё задача быстрой и правильной эвакуации людей.

В реалиях сегодняшнего дня СОУЭ — это обязательная составная часть всего комплекса необходимой безопасности различных и зданий, в которых пребывают люди.

Система предназначена для экстренного автоматического оповещения всего персонала при возникновении ЧС или иного форс-мажора. Вторая главная задача системы — организация правильного управления перемещением и движением всех потоков эвакуации из зданий и помещений в наиболее безопасную в данный момент зону. Такими зонами могут быть прилегающая заводская территория, улица, эстакада, балкон, соседнее помещение, отдаленное от пожара стеной.

На сегодня насчитывается пять типов СОУЭ. Они различаются между собой по технической комплектации. Отличия состоят также и в методах оповещения, а также в способах управления эвакуацией и пожаротушением.

Первый тип СОУЭ.

Такая система напрямую увязана на АПС, которая монтируется в стандартных местах здания. В данном варианте АПС является, по сути, первичной системой, заставляющей сработать конкретный прибор управления включения звука. Ее расшифровка выглядит так: автоматическая пожарная сигнализация.

Второй тип.

В нем к звуковому сигналу добавлена функция выдачи информации с помощью светового табло (обычно с надписью «Выход»).

Третий тип.

В этом случае при ЧС, в том числе пожароопасной, включается заранее записанная голосовая трансляция с оповещением о том, что и как правильно нужно делать сию минуту.

Четвертый вид.

Эта система аналогична третьему виду, но технически более сложная и имеет несколько расширенный функционал (частично связанный и с пожаротушением).

Пятый вид СОУЭ.

Это ещё более функциональная система с встроенной возможностью предельно эффективно и быстро управлять процессом эвакуации людей.

Состав комплектующих СОУЭ зависит от типа устройства. В него могут входить звуковые или (реже) световые, а иногда и универсальные оповещатели. Плюс к этому — приборы АСП, звукоусилители, контрольные панели, плюс различного рода иные автоматы, кроме того – микрофоны и (при необходимости) источники независимого питания.

Такова в общих чертах расшифровка СОУЭ. Пожаротушение после ее срабатывания проводится по предварительно установленным правилам.

Система оповещения и управления эвакуацией людей при пожаре (СОУЭ) является одной из важнейших систем в сфере пожарной безопасности зданий, сооружений и строений. Основное ее назначение – своевременное оповещение людей о пожаре, а также информирование о путях безопасной и максимально оперативной эвакуации с целью предотвращения ущерба их жизни и здоровью.

В соответствии со сводом правил (далее – СП), все системы СОУЭ по своим функциональным возможностям делятся на пять типов. Тип СОУЭ, который должен быть реализован на том или ином объекте, определяется назначением конкретного здания (лечебное учреждение, школа, театр, магазин и т.п.), его этажностью, а также числом одновременно присутствующих в этом здании людей. В зависимости от типа СОУЭ оповещение осуществляется подачей световых и/или звуковых сигналов, а также трансляцией речевой информации. Запуск СОУЭ осуществляется автоматически по командному сигналу, формируемому автоматической установкой пожарной сигнализации или пожаротушения, либо вручную.

СОУЭ 1-ГО И 2-ГО ТИПОВ

Для большинства небольших объектов требованиями СП предусмотрена установка СОУЭ 1 го и 2 го типов. В этом случае оповещение и управление эвакуацией при пожаре осуществляется посредством подачи звуковых и световых сигналов одновременно во все помещения с постоянным или временным пребыванием людей. Наиболее эффективным решением для управления приборами оповещения в подобных системах являются приемно контрольные пожарные приборы (ППКП) с функциями приборов управления, такие как «Сигнал 10» и «Сигнал 20М». В этом случае и система автоматической пожарной сигнализации (АПС) и СОУЭ реализуются на одном ППКП (рис. 1).

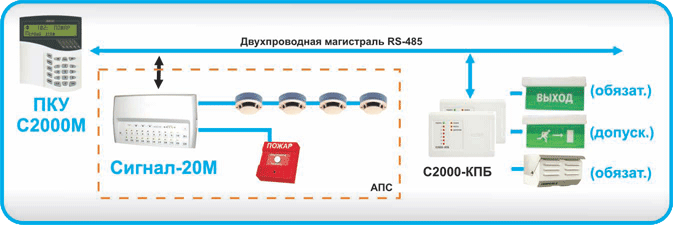

Если ППКП не способен обеспечить управление требуемым числом приборов оповещения, то СОУЭ реализуется с помощью отдельных приборов, таких как «С2000-КПБ». Общее управление всеми приборами системы в этом случае будет осуществляться сетевым контроллером «С2000-М» из состава интегрированной системы охраны (ИСО) «Орион» (рис. 2).

СОУЭ 3-ГО ТИПА

Системы 3-го типа устанавливаются на объектах в тех случаях, когда требуется речевое оповещение и, возможно, существует необходимость в раздельном оповещении в нескольких зонах. Пример реализации СОУЭ 3-го типа с единственной зоной оповещения на базе ППКП «Сигнал-10» и прибора речевого оповещения «Рупор» приведен на рисунке 3. Оба прибора в данном случае работают в автономном режиме.

При увеличении количества зон, их площади и/или необходимости управления большим числом приборов оповещения в системе появляются дополнительные приборы речевого оповещения и приборы управления световыми/звуковыми оповещателями. В этом случае СОУЭ строится уже на базе ИСО «Орион» (рис. 4). Обратите внимание, в соответствии с общей идеологией ИСО «Орион» система речевого оповещения получается распределенной и не требует прокладки проводов большого сечения для трансляции речевой информации из одного помещения по всему объекту, как в случае традиционных (стоечных) систем. Благодаря возможности синхронного запуска приборов семейства «Рупор», для озвучивания одной зоны большой площади можно использовать несколько приборов речевого оповещения.

СОУЭ 4-ГО И 5-ГО ТИПОВ

Кардинальное отличие систем 4-го и 5-го типов от рассмотренных выше заключается в необходимости обеспечения обратной связи зон пожарного оповещения с помещением пожарного поста диспетчерской. Для реализации указанного требования компанией «Болид» был разработан комплекс технических средств «Рупор-Диспетчер». Основным элементом комплекса являются базовые блоки переговорного устройства «Рупор-ДБ», каждый из которых может обслуживать до 12 абонентских блоков «Рупор-ДТ». В соответствии с требованиями СП комплекс осуществляет автоматический контроль исправности линий связи между базовым и абонентскими блоками (эту функцию выполняет входящий в состав комплекса ППКП «Сигнал-20М»/»Сигнал-20П»). В за висимости от требований конкретного объекта приборы из состава комплекса могут образовывать как полностью автономную систему, так и входить в состав ИСО «Орион». В первом случае для отображения состояния линий связи между блоками переговорных устройств используются встроенные индикаторы ППКП «Сигнал-20М» (рис. 5).

На больших объектах, как правило, комплекс противопожарных мероприятий подразумевает наличие различных систем: автоматической пожарной сигнализации (в том числе – аспирационного типа), оповещения о пожаре, водяного и газового пожаротушения, дымоудаления. Для обеспечения при пожаре координированного управления всеми системами здания целесообразно оснащение пожарного поста диспетчерской компьютером с программным обеспечением АРМ «Орион Про». При использовании комплекса средств обратной связи совместно с АРМ «Орион Про» для отображения состояния линий связи между блоками переговорных устройств лучше применить специализированные устройства индикации, такие как «С2000-БИ» (рис. 6).

В заключение хотелось бы отметить, что приведенные схемы являются типовыми. Для каждого конкретного объекта структура СОУЭ может быть расширена и дополнена исходя из условия обеспечения максимально безопасной эвакуации людей.

Пожарная сигнализация - совокупность технических средств, предназначенных для обнаружения пожара, обработки, передачи в заданном виде извещения о пожаре, специальной информации и (или) выдачи команд на включение автоматических установок пожаротушения и включение исполнительных установок систем противодымной защиты, технологического и инженерного оборудования, а также других устройств противопожарной защиты.

Система оповещения и управления эвакуацией людей - комплекс организационных мероприятий и технических средств, предназначенный для своевременного сообщения людям информации о возникновении пожара, необходимости эвакуироваться, путях и очередности эвакуации.

Пожарный извещатель - техническое средство, предназначенное для формирования сигнала о пожаре.

Пожарный оповещатель - техническое средство, предназначенное для оповещения людей о пожаре.

Система автоматической пожарной сигнализации.

Система автоматической пожарной сигнализации (далее АПС) подразделяется на три основных вида:

Аналоговая АПС способна установить очаг возгорания по наименованию шлейфа пожарной сигнализации, который может содержать до нескольких десятков пожарных извещателей. Это является недостатком данной системы, так как невозможно с большой точностью определить непосредственное место возникновения пожара. Достоинством же данной системы является низкая стоимость оборудования и элементов системы, простота выполнения пусконаладочных работ, а так же низкая стоимость дальнейшего обслуживания. Данный вид системы АПС подходит для зданий с небольшой площадью и зданий с небольшим количеством защищаемых помещений.

Адресная пороговая АПС - использует адресацию на уровне отдельных блоков (модулей) АПС, которые устанавливаются вблизи с защищаемыми зонами и соединяемых между собой двухпроводной линией. За счет этого происходит уменьшение стоимости на кабельную продукцию и стоимости выполнения монтажных работ. Достоинством этой системы является определение зоны обслуживания одним шлейфом АПС с индивидуальным адресом в системе.

Адресно-аналоговая АПС – система, в которой предусмотрена возможность корректировать работу системы в целом в зависимости от характеристики объекта. Система способна с высокой точностью указать очаг возгорания в здании и производит сбор и обработку данных о состоянии объекта и системы. В этих системах используются извещатели, способные выдавать информацию о параметрах, которые контролирует извещатель и о его состоянии в данный момент, например задымленность, запыленность, температура, в масштабе реального времени. К достоинствам данной системы можно отнести все достоинства пороговой системы АПС, но с более высокими показателями. Недостатком данной системы является стоимость компонентов системы, но их количество может быть уменьшено до двух раз по сравнению с аналоговыми системами. Данная система подходит к зданиям с большой площадью и этажностью, а так же для комплекса зданий.

Адресная радиоканальная АПС – система, представляющая собой по сути и функциям адресно-аналоговую АПС, единственное отличие извещатели связываются с ППКОП по средствам радиоканальных линий. Подходит для зданий, в которых недопустимо наличие монтажных кабель-каналов на потолках и стенах, например церкви, музеи и зданиях представляющих архитектурно-историческую ценность.

Виды пожарных извещателей

По способу приведения в действие пожарные извещатели (далее ПИ) подразделяют на автоматические и ручные.

По виду контролируемого признака пожара автоматические ПИ подразделяют на следующие типы:

тепловые - пожарный извещатель, реагирующий на определенное значение температуры и (или) скорости ее нарастания .

дымовые - пожарный извещатель, реагирующий на частицы твердых или жидких продуктов горения и (или) пиролиза в атмосфере

пламени - автоматический пожарный извещатель, реагирующий на электромагнитное излучение пламени или тлеющего очага.

.

газовые - пожарный извещатель, реагирующий на газы, выделяющиеся при тлении или горении материалов

комбинированные - пожарный извещатель, реагирующий на два или более фактора пожара.

.

По конфигурации измерительной зоны дымовые ПИ подразделяют на:

точечные - пожарный извещатель, реагирующий на факторы пожара в компактной зоне .

линейные - пожарный извещатель, реагирующий на факторы пожара в протяженной, линейной зоне .

По конфигурации измерительной зоны тепловые ПИ подразделяют на:

точе чные – пожарн ый извещатель, реагирующий на факторы пожара в компактной зоне .

многот очечные - то автоматические извещатели, чувствит ельные элементы которых представляют собой совоокупность точечных сенсоров дискре тно расположенных на протяжении линии.

линейны е - (термокабель)

Выбор пожарных извещателей

Выбор пожарных извещателей осуществляется в зависимости от типа и от назначения защищаемого помещения и вида пожарной нагрузки (см Таблицу 1).

Таблица 1

Выбор типов пожарных извещателей в зависимости от назначения защищаемого помещения и вида пожарной нагрузки

Система оповещения и управления эвакуацией людей при пожаре (СОУЭ).

Основное назначение системы оповещения - это предупреждение находящихся в здании людей о пожаре или другой чрезвычайной ситуации, а также координация их действий при осуществлении эвакуации. СОУЭ представляет собой комплекс организационных мероприятий и технических средств, предназначенных для решения этих задач.

В зависимости от способа оповещения, деления здания на зоны оповещения и других характеристик СОУЭ подразделяется на 5 типов.

Таблица №2

Характеристика различных типов СОУЭ

Примечания:

1 «+» - требуется; «*» - допускается; «-» - не требуется.

Таким образом, согласно таблице №2:

1-й тип СОУЭ включает в себя обязательно сирены (тонированные сигналы), а так же допускает применение световых мигающих оповещателей и табло «ВЫХОД».

2-й тип СОУЭ включает в себя обязательно сирены (тонированные сигналы) и табло «ВЫХОД», а так же допускает применение световых мигающих оповещателей и эвакуационные знаки пожарной безопасности, указывающие направление движения .

3-й тип СОУЭ передача специальных текстов ) и табло «ВЫХОД», эвакуационные знаки пожарной безопасности, указывающие направление движения, разделение здания на зоны пожарного оповещения, обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской , а так же допускает применение сирены (тонированные сигналы), световых мигающих оповещателей.

4-й тип СОУЭ включает в себя обязательно речевые оповещатели (передача специальных текстов ), табло «ВЫХОД», эвакуационные знаки пожарной безопасности, указывающие направление движения, разделение здания на зоны пожарного оповещения, обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской, а так же допускает применение сирены (тонированные сигналы), световых мигающих оповещателей, световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением, возможность реализации нескольких вариантов эвакуации из каждой зоны пожарного оповещения .

5-й тип СОУЭ включает в себя обязательно речевые оповещатели (передача специальных текстов ), табло «ВЫХОД», разделение здания на зоны пожарного оповещения, обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской, возможность реализации нескольких вариантов эвакуации из каждой зоны пожарного оповещения, координированное управление из одного пожарного поста-диспетчерской всеми системами здания, связанными с обеспечением безопасности людей при пожаре, а так же допускает применение сирены (тонированные сигналы), эвакуационные знаки пожарной безопасности, указывающие направление движения, световых мигающих оповещателей, световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением .

а) б) в)

г) д)

Рисунок 1 «Пожарные оповещатели»

а) – звуковой оповещатель; б) – табло «ВЫХОД»; в) – световой (свето-звуковой) оповещатель; г) – речевой оповещатель; д) – эвакуационный знак пожарной безопасности, указывающий направление движения .
