Возведение частного дома завершают кровельные работы. Этот этап считается одним из самых сложных и надежных. Причем трудности связаны не только с самим устройством крыши, но и с выбором покрытия. Это достаточно сложно, если учесть огромное разнообразие кровельных материалов, которые представлены на рынке.

Каким бы прочным и выносливым ни был материал, надежность готового покрытия крыши будет зависеть от качества присоединения отдельных элементов. Сегодня чрезвычайно популярна кровля фальцевая, при укладке которой используется особый тип крепления.

Фальцевая кровля, что это такое

Фальц кровля – это сплошное покрытие, уложенное по всей длине ската. Ее отдельные элементы, фальц-панели или картины, соединены между собой специальными элементами – фальцами.

Фальц-панели представляют собой металлические листы, боковые кромки которых специально подготовлены под этот тип соединения.

Для изготовления металлической фальцевой кровли можно использовать готовые картины (0,555х8 м) или кровельный металл в рулонах. В последнем случае используется специальное кромкогибочное оборудование, которое устанавливают прямо на месте монтажа. Изготовленные панели-картины могут иметь фальцы разной формы, одинарные или двойные, разную длину. В любом случае их прокатывают за один проход.

Металл для фальцованой крыши может быть практически любого типа:

• медь;
• алюминий;
• сталь;
• сплавы цинка и титана.

На заметку

Оцинкованная фальцевая кровля, как правило, имеет полимерный слой из пурала, полиэстер, пластизола и других.

Все они долговечны и просты, не подвергаются коррозии. Эти материалы отличаются небольшим весом, с легкостью формуются, могут принять любую форму, даже самую причудливую.

Виды фальцевания кровли

Металлические листы имеют склонность к терморасширению, что может создать определенные осложнения при соединении. Проникновение воды в кровельный пирог можно предотвратить, уложив на обрешетку под фальцевую кровлю однородный водонепроницаемый слой. Однако добиться жесткого соединения из-за изменения линейных размеров будет невозможно. В этом случае в месте сопряжения возникает напряжение, которое приводит к возможным значительным деформациям.

Единственным надежным вариантом механического соединения специалисты считают использование особого способа – фальцевания. Кстати, слово «фальц» имеет немецкое происхождение и означает в переводе «желоб» либо «паз». Он предполагает соединение краев смежных картин, которые согнуты специальным образом. Вдоль них при этом образуются желобки, которые служат для отведения воды.

Фальцевые соединения классифицируют по двум параметрам:

• внешний вид: лежачий, стоячий либо угловой фальц;
• степень уплотнения: 1. фальц одинарный, 2. двойной фальц (фото ниже).

Фальцы закатывают механическим способом вручную или используя специальный инструмент, или электромеханическим при помощи специальных устройств.

Основные виды стоячих фальцев

• Одинарный. Это простейший способ соединения, который используют при наклоне фальцевой крыши от 10°.
• Угловой. Особая Г-образная форма создает объем и обепечивает соединению эффектный внешний вид, поэтому его используют преимущественно на «видных» поверхностях, имеющих большую площадь: фасад, при уклоне фальцевой кровли больше 25° и т. п.
• Двойной. Это соединение сложнее. Его выполняют в два шага: сначала создают угловой фальц и загибают его под прямым углом. Фальцепрокатное оборудование нового поколения позволяет получать двойной фальцевый шов и на технически сложных для обработки сегментах крыши. На малых уклонах их лучше пропаивать. Поперечное терморасширение происходит главным образом в основании фальца, поэтому там необходимо предусмотреть зазор до 5 мм.

Двойной фальц защищает конструкцию от воздействия осадков, а также тающего снега, однако от стоячей воды не спасает и он. Именно поэтому согласно СНиП кровля фальцевая должна иметь угол наклона не меньше 10°.

На заметку

Тем не менее, если до обжатия фальца вставить в него специальную уплотняющую ленту, минимальный порог уклона может составить 3°.

• Сегодня используют и другую разновидность фальцев – самозащелкивающуюся. Для их соединения можно ограничиться простым нажатием.

Преимущества и недостатки

Кровля фальцевая, как и любая другая, имеет свои преимущества:

• плоскость покрытия крыши, собранная из картин на двойные фальцы, представляет собой цельный лист, имеющий гладкую поверхность, с которой беспрепятственно сходит вода от осадков и снег;
• небольшой вес, что позволяет не усиливать несущую конструкция и снизить таким образом затраты;
• такую крышу можно эксплуатировать достаточно долго – более 50 лет, учитывая высокую антикоррозийную устойчивость покрытия;
• высокая влагостойкость, которая объясняется надежностью фальцевого замка и минимальным количеством отверстий под крепления. Такой уровень герметичности исключает возможные протечки;

• простой монтаж для крыши любой сложности, с которым можно справиться своими руками при наличии самозащелкивающегося замка;
• отходы при работе с материалом – минимальные. К примеру, неиспользуемые обрезки такого дорогого материала, образовавшиеся при монтаже фальцевой кровли, можно переставить на другие участки. Более того, в отличие, скажем, для такого покрытия не нужны комплектующие. Таким образом, оно значительно экономичнее;
• подходит для скатов любой длины как коротких, так и длинных.

У фальцованной кровли имеются и недостатки. Среди наиболее важных отметим:

• укладку дополнительного слоя звукоизоляции, который погасит шум от капель дождя и т. п.;
• обязательная установка молниеотвода, минимизирующего опасность влияния статического электричества, которое накапливается покрытием крыши;
• необходимость качественного и дорогостоящего инструмента.

Инструкция по монтажу

Как же происходит монтаж фальц-панелей, как их грамотно соединить, чтобы обеспечить долговечность и прочность покрытию крыши? Технологическая карта на устройство металлической кровли предполагает последовательное выполнение нескольких этапов:

• Изготавливают листы, которые специально подготовлены под фальцевание. Данный процесс осуществляют в производственных условиях на заказ по индивидуальным размерам. Это позволяет получить максимальную точность при устройстве фальцованной крыши. Параллельно с панелями заказывают также фасонные элементы, к примеру, свесы или коньки и другое.

• Присоединяют металлические листы с помощью специального инструмента либо нажатием для самозащелкивающихся фальцев.
• Крепят их к обрешетке. Используют для этого узкие полоски из того же материала, как и листы – «кляммеры». Один конец крепежа в процессе изгибания заводится в фальц, второй – фиксируется к элементу обрешетки.

Для крепления используют два различных типа кляммеров:

• жесткие . Зафиксированная на них картина остается неподвижной относительно основания. Их используют на любом скате, при этом расположение жестких кляммеров зависит от угла наклона крыши;
• плавающие . Их применяют в основном для скатов длиной свыше 10 м. Металлические листы при температурных колебаниях расширяются и сжимаются и жесткий кляммер может вызвать значительную деформацию. Что же касается плавающего, то запаса свободного хода этого крепежа достаточно, чтобы избежать подобных осложнений.

медная кровля , цинк-титан и алюминий

Это металлическое кровельное покрытие. Соединения элементов кровли (картин) в ней выполняют с помощью фальцев. Картиной для фальцевой кровли называют элемент, кромки которого специальным образом подготовлены для соединения друг с другом.

Выполняют фальцевую кровлю из рулонной или листовой оцинкованной стали с полимерными покрытиями (полиэстер, пурал, пластизол) или без (оцинковка), а также из цветных металлов (медная кровля , цинк-титан и алюминий). Большое распространение среди фальцевых кровель из цветных металлов получила медная кровля. Кровля из меди является одной из самых надежных и долговечных. Срок службы медной кровли составляет более ста лет, при условии соблюдения рекомендаций по устройству кровли и правильно выполненных кровельных работ. Кровли из титано-цинка и алюминия менее распространенные, но также набирают все большую популярность.

Фальцем (фальцевым соединением или замком) называют вид шва, который образуется при соединении картин фальцевой кровли. Фальц бывает стоячий (в,г) и лежачий (а,б), а так же одинарный (а,в) и двойной (б,г). Обычно боковые (вертикальные) края картин соединяют стоячим фальцем, а горизонтальные части - лежачими. Кровельная панель (картина) может быть практически любой длины, благодаря чему можно полностью исключить использование лежачих фальцев и поперечных нахлестов. Фальцы закрепляются в замок (закатываются) вручную специальными инструментами или при помощи специальных электромеханических закаточных инструментов (фальцующего оборудования). Одинарный стоячий фальц может быть самозащелкивающимся. Наиболее герметичное и влагонепроницаемое соединение картин - это двойной стоячий фальц (рис. г), поскольку его кромки имеют двойной загиб.

Одной из новых технологий при устройстве фальцевых кровель является защелкивающийся фалец . Его отличительной особенностью является уникальная система крепления. Кровельное покрытие может быть установлено как по обрешетке, так и по утеплителю. Использование защелки позволяет существенно сэкономить время монтажа и не требует специального фальцующего инструмента.

Преимущества фальцевой кровли:

• Фальцевое соединение обеспечивает полную защиту кровли от протечек.
• Отсутствие внешних видимых отверстий для крепления панелей позволяет исключить образование протечек при резких изменениях температуры.
• Небольшой вес исключает необходимость проводить работы по усилению стропильной системы кровли.
• Использование оцинкованной стали с полимерными покрытиями или цветных металлов обеспечивает долгий срок службы кровли.
• Возможно применять для крыш со сложной конфигурацией.
• Разнообразные металлы и виды покрытий позволяют построить фальцевую кровлю различных цветов.

К недостаткам фальцевой кровли относятся:

• Высокая теплопроводность металла (необходимо хорошее утепление кровли и правильное устройство кровельного пирога).
• Монтаж фальцевой кровли должны выполнять специалисты-кровельщики с высокой квалификацией и с использованием специального инструмента.
• Необходима хорошая шумоизоляция, потому что во время осадков под кровлей может быть шумно.
• Может накапливать статический заряд и есть возможность попадания молнии в крышу, поэтому её желательно оборудовать заземлением и системой молниезащиты.
• Необходимо устройство снегозадержания, поскольку есть опасность лавинообразного схода снега.

Цены на фальцевую кровлю

Наша компания предлагает купить фальцевую кровлю из оцинкованной стали с различными полимерными покрытиями (полиэстер, пурал, пластизол). Стоимость квадратного метра от 250 до 450 руб/м2 (цена зависит от толщины стального листа и вида полимерного покрытия). Изготовление кровельных картин: от 55 руб/м2.

(медь, алюминий, цинк-титан, сталь)

Монтаж фальцевой кровли стоит от 600 до 1400 руб/м2 (от 1600 руб/м2 "под ключ"). Смета на комплекс кровельных работ расчитывается индивидуально по предоставленному проекту кровли дома. Расценки на монтаж зависят от сложности крыши, высотности здания, удаленности объекта от Москвы и т.д.

Фото фальцевой кровли

Устройство фальцевой кровли

Утепленная мансардная фальцевая кровля - пример кровельного пирога:

Монтаж фальцевой кровли

Фальцевую кровлю устраивают на скатной крыше с уклоном более 10° по сплошному основанию или по разреженной обрешетке. Необходимо избегать прогиба панелей, это может привести к деформации фальцевого соединения между металлическими листами. Сплошное основание обязательно необходимо делать в области карнизных свесов, примыканий, желобов и других сложных узлов кровли.

Картины крепят к обрешетке кляммерами (узкими стальными полосками). Кляммер одним концом крепится к обрешетке, а другим заводится в стоячий фальц при загибе. Благодаря такой технологии крепления панелей отсутствует внешний видимый крепеж и дополнительные накладные элементы, что обеспечивает полную герметичноссть кровли. Кровельные работы по фальцевой кровле должны производить опытные и сертифицированные кровельщики.

Рекомендуется поднимать к месту монтажа по одному листу или устанавливать фальцепрокатный станок непосредственно на месте проведения кровельных работ.
Рекомендуется использовать листы длиной, которая равна длине ската кровли, таким образом, возможно избежать применения горизонтальных лежачих фальцевых соединений.
Желательно применять листы длиной до 10 метров. При длине листов более 10м необходимо использовать плавающие кляммеры и руководствоваться специальными правилами монтажа.
Для загибания фальцев необходимо использовать специальные ручные фальцезакаточные инструменты или автоматическое фальцезакаточное оборудование.

Основные технологические операции по устройству и монтажу металлической фальцевой кровли:

Крепление и соединение кровельных картин с двойным стоячим фальцем;
Устройство карнизного свеса
Устройство конька кровли
Устройство и герметизация труб, дефлекторов и других элементов
Устройство водосточной системы

Порядок устройства вертикальных фальцев рядовых картин

Один край панели закрепляют крепёжными кляммерами к обрешётке. Кляммеры должны располагаться по краю панели с интервалами не более 600 мм и крепиться к обрешётке оцинкованными саморезами.1 - лист кровельного железа; 2 - карнизная планка; 3 - водосточный желоб; 4 – крепёж, кляммер;

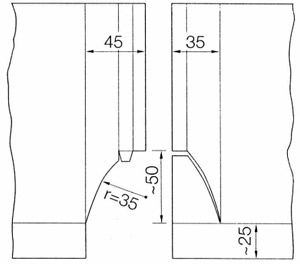

Загибание фальца в зоне карнизного свеса

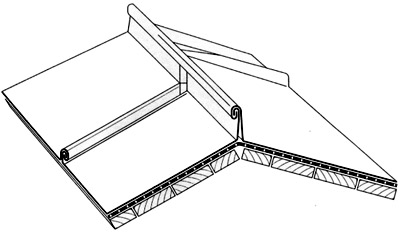

Устройство конька на фальцевой кровле

Невентилируемый конек

Вентилируемый конек

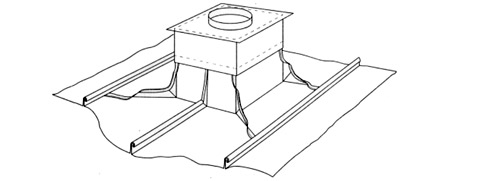

Устройство выходов дымовых труб, антенн, вентвыходов

ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА УСТРОЙСТВО ФАЛЬЦЕВОЙ МЕТАЛЛИЧЕСКОЙ КРОВЛИ

1. Область применения

1. Область применения

Технологическая карта разработана на устройство кровельного покрытия из листовой или рулонной оцинкованной стали как с полимерным покрытием, так и без него, для общественных и жилых зданий, имеющих уклон ската кровли от 7 до 30°. Кровельные покрытия могут изготавливаться и из цветных металлов. В данной технологической карте рассматривается технология устройства металлической кровли, в которой соединение отдельных элементов покрытия выполняется с помощью фальцев.

Целью формирования технологического процесса для данной технологической карты является:

- обеспечение безопасного перемещения рабочих на кровле и безопасного выполнения производственных процессов;

- рациональное использование простейших механизмов и приспособлений для выполнения кровельных работ;

- достижение высокого уровня производительности труда;

- снижение себестоимости выполняемых работ.

2. Общие положения

Фальцевая кровля представляет собой одну из множества кровельных систем, надежно защищающую помещения от атмосферных воздействий. Она является наиболее герметичной системой и практически исключает вероятность образования сквозной коррозии.

Подъем на кровлю, перемещение и спуск на землю различных инструментов, материалов и приспособлений является необходимым видом работ при осуществлении производственных операций, который создает дополнительную трудоемкость кровельных работ. Эти работы относятся к категории работ с повышенной опасностью производственных факторов, и в определенных условиях выполняются с оформлением наряд-допуска.

Подъем, спуск и удержание в приподнятом положении на кровле различных грузов (картин, механизмов, приспособлений и др.) для осуществления кровельных работ, применение лебедок и талей в качестве ручных кранов должны выполняться с учетом требований ГОСТ 12.3.009 и ПБ-10-382-00 .

Основу фальцевой кровли составляет особый способ соединения двух соседних листов металла с помощью фальцевого соединения. Фальц бывает двойной и одинарный. Правильно выполненный фальц исключает любые протечки. Отдельные элементы фальцевой кровли обычно называют картинами. Кромки картины заранее подготавливаются к фальцевому соединению. Фальц - вид шва, образующегося при соединении листов (картин) металлической кровли (рис.1, 2, 3).

Рис.1. Одиночный и двойной фальц

Рис.2. Фальцевая кровля

Рис.3. Соединение картин лежачим и стоячим фальцем

До начала устройства металлической кровли должны быть выполнены организационно-подготовительные мероприятия в соответствии со СНиП 12-01-2004 "Организация строительства". Все монтажные и сопутствующие работы должны быть закончены, оформлены актами на скрытые работы в соответствии со СНиП 3.03.01-87 "Несущие и ограждающие конструкции". Подготовительные работы включают:

- проверку соблюдения проектных уклонов скатов кровли;

- проверку правильности устройства обрешетки;

- сортировку и проверку качества поставляемых металлических листов.

Основными материалами для кровель из листовой стали являются тонколистовая сталь кровельная неоцинкованная (черная) или оцинкованная. Кровельная сталь выпускается в виде листов размером 1420х710 мм, 2000х1000 мм, толщиной 0,4-0,8 мм, массой (в зависимости от толщины) от 3 до 6 кг. Неоцинкованная (черная) листовая сталь используется ограниченно в строительстве и при капитальном ремонте зданий. Кровли из нее требуют частых покрасок с применением олифы. Наиболее эффективно применение кровельной оцинкованной стали. Она меньше подвергается коррозии, срок службы ее значительно больше. Поверхность оцинкованной стали должна быть ровной, без пленок, пузырей, затеков, с плотной и равномерной оцинковкой.

В большинстве случаев крыши состоят из двух основных частей - несущей в виде стропильной системы и ограждающей в виде кровельного покрытия. При деревянной несущей конструкции под кровельное покрытие из листов стали обычно устраивают обрешетку из досок сечением 200х50 мм и брусков с сечением 50х50 мм. Обрешетку опирают на стропильные конструкции при расстоянии между стропилами 1,2-2 м. Бруски и доски располагают на расстоянии 200 мм друг от друга. При таком расположении в обрешетке нога человека, идущего по скату крыши, будет всегда опираться на два бруска, что предотвратит прогиб кровельного покрытия.

Обрешетка под кровлю из листовой стали должна быть ровной, прочной, жесткой, без выступов и углублений. Между контрольной рейкой длиной 1 м и обрешеткой допускается просвет размером не более 5 мм. Для устройства карнизного свеса и настенных желобов укладывают сплошной дощатый настил из обрезных досок шириной в 3-4 доски (700 мм). Лицевая доска карнизного свеса должна быть прямая и свешиваться с карниза на одинаковую величину по всей своей длине. Сплошной настил из обрезных досок устраивают также под разжелобками (на ширину до 500 мм в каждую сторону).

Вдоль конька кровли укладывают две сходящиеся кромками доски, которые служат для поддержания конькового стыка. От правильного устройства обрешетки зависит долговечность кровли, так как даже незначительный прогиб листов на ней ослабляет плотность стыков (фальцев), что приводит к протечкам и разрушению покрытия.

Соединения фальцевой кровли может осуществляться различными способами. Существует еще одна разновидность фальцев - самозащелкивающиеся . Их соединяют друг с другом, не применяя инструмент. Наиболее герметичным и влагонепроницаемым является двойной стоячий фальц - это продольное соединение, выступающее над плоскостью кровли между двумя прилегающими кровельными картинами, кромки которых имеют двойной загиб.

Для устройства фальцевой кровли может применяться рулонная технология. Рулонная технология - это процесс изготовления металлических кровельных картин на всю длину ската с подготовленными под соединение в двойной фальц краями на специальной заготовительной машине. Картины укладываются на скат, закрепляются кляммерами и соединяются друг с другом в двойной стоячий фальц с помощью закаточной машины. Герметичность двойного фальца там, где необходимо, обеспечивается использованием уплотнителя, находящегося внутри фальца.

3. Организация и технология выполнения работ

Кровельные монтажные работы включают следующие операции:

- покрытие карнизных свесов;

- укладку настенных желобов;

- устройство рядового покрытия (покрытие скатов крыши);

- покрытие разжелобков.

Схема организации работ при устройстве металлической кровли представлена на рис.4, 5.

ПЛАН КРЫШИ

Рис.4. Фасад и план крыши

Рабочие места кровельщиков

1 - кран автомобильный КС-35714К; 2 - карнизный настил из досок; 3 - обрешетка; 4 - инвентарная площадка; 5 - металлическая подставка; 6 - картина рядового покрытия; 7 - картина настенного желоба; 8 - граница опасной зоны вблизи строящегося здания

Рис.5. Схема организации работ при устройстве металлической крыши

Заготовленные заранее кровельные картины поднимают на крышу при помощи автомобильного крана КС-35714К в специальных контейнерах. Для приема их на крыше устанавливается инвентарная сборно-разборная площадка и легкая подставка для складирования листов.

Покрытие карниза начинается с установки вдоль свеса костылей, предназначенных для поддержания картин. Костыли прибивают к обрешетке через 700 мм друг от друга с выносом (свесом) от края обрешетки на 130-170 мм.

Все костыли должны быть уложены с одинаковым свесом, поэтому сначала прибивают два крайних костыля, причем один из гвоздей на каждом костыле забивают не полностью. Между этими гвоздями натягивают шнур, по которому определяют положения всех промежуточных костылей.

Покрытие крыши листовой сталью производится из заранее заготовленых листов, называемых картинами. Картины могут быть одинарными и двойными (из двух листов), соединенными по коротким сторонам. Последний способ более производителен, так как уменьшает затраты труда на соединение листов на крыше и позволяет применять укрупненные элементы кровельного покрытия. Заготовка картин заключается в отгибе кромок листа с четырех сторон для последующего соединения их на крыше фальцами. Она может производиться вручную или механизированным способом на фальцегибочных станках.

Кровельные листы обычно соединяют между собой по короткой стороне листа лежачими фальцами, а по длинной - стоячими (гребневыми). При покрытии скатов кровли гребневые фальцы располагаются по скату, а лежачие - поперек (параллельно коньку кровли), что не препятствует стоку воды со скатов. Фальцевые соединения могут быть одинарными и двойными. Соединение листов для покрытия скатов кровли целесообразно производить при малых уклонах крыш (около 16°) и в местах наибольшего скопления воды (желоба, разжелобки) двойными фальцами.

Покрытие скатов кровли одна из наиболее трудоемких операций при устройстве кровель из листовой стали. В комплекс выполняемых на крыше работ по устройству рядового покрытия скатов наибольшие трудовые затраты приходятся на соединение картин гребневыми фальцами, так как протяженность последних в два раза больше протяженности лежачих фальцев, из которых половина выполняется в мастерской при заготовке картин. Обычно соединение кровельных картин гребневым фальцем производится кровельщиками с помощью молотков или же молотком с помощью бруса-отворотки. В последнее время предложены и применяются электрогребнегибочная и приспособления-гребнегибы, позволяющие выполнять работы без применения кровельных молотков.

Заготовленные ранее и поданные на крышу карнизные картины укладывают поверх костылей по свесу крыши таким образом, чтобы край их, имеющий отворотную ленту, плотно огибал выступающую часть костыля. Незагнутую кромку листов по противоположной стороне прибивают к обрешетке гвоздями с расстоянием между ними 400-500 мм. Шляпки гвоздей в дальнейшем закрывают настенным желобом. Картины карнизного свеса соединяют между собой лежачими фальцами.

По окончании покрытия карнизных свесов производят укладку настенных желобов. Обычно желоба располагают между водоприемными воронками с уклоном от 1:20 до 1:10. Работы начинают с установки крючьев, которые размещают по линии, намеченной для укладки желобов и отбитой намеленным шнуром. Крючья ставятся поверх карнизных картин на расстоянии 650 мм один от другого. Крючья следует располагать перпендикулярно к линии настенных желобов и прибивать двумя или тремя гвоздями к обрешетке.

По окончании работ по укладке настенных желобов производят покрытие скатов кровли. Картины рядового покрытия щипцовых крыш (двухскатная) обычно укладывают, начиная от щипцовой стенки (фронтона), а вальмовых (четырехскатных) - от края их коньков. Картины раскладывают полосами по скату кровли в направлении от конька к желобу. Картины в каждой полосе соединяют друг с другом лежачими фальцами. Таким способом укладывают несколько полос, которые временно прикрепляют у конька к обрешетке гвоздями (за край отогнутой кромки гребня). Фронтонный свес должен свисать с обрешетки на 40-50 мм. Крепление свеса выполняют концевыми кляммерами, устанавливаемыми через 200-400 мм, которые вместе с продольным отгибом рядовой полосы загибают в виде двойного стоячего фальца. Фронтонные свесы монументальных зданий, а также строений, сооружаемых в районах со шквальными ветрами, следует крепить так же, как и карнизные свесы, т.е. на костылях с устройством отворотных лент с капельниками.

Вдоль собранной из картин полосы к боковой стороне обрешетки прибивают кляммеры на расстоянии 600 мм друг от друга. Затем собирают вторую полосу и укладывают ее таким образом, чтобы отогнутая большая кромка первой полосы примыкала к малой отогнутой кромке листов второй полосы. При этом соседние полосы сдвигают относительно друг друга на 40-50 мм, чтобы лежачие фальцы соседних картин были расположены вразбежку.

Укладку рядовых полос на скате проводят с выпуском 50-60 мм выше конька крыши для образования конькового гребня. Во избежание встречи на коньке двух гребневых фальцев противоположных скатов кровли их располагают вразбежку на взаимном расстоянии не менее 50 мм. Соседние полосы картин сначала соединяют гребневым фальцем лишь у кляммер, при этом их плотно подтягивают к обрешетке, а затем на всем протяжении гребневого фальца.

Вслед за покрытием скатов кровли производят покрытие разжелобков от конька к свесу. Собранную в мастерской и поданную на крышу в свернутом виде полосу разжелобка развертывают и укладывают на место так, чтобы продольные кромки ее подходили под края рядового покрытия скатов, которые обрезают ручными ножницами по границам разжелобка. Затем края разжелобка соединяют с краями рядового покрытия лежачим фальцем, отогнутым в сторону разжелобка, с окончательным уплотнением фальцев киянкой.

Схема устройства карнизных свесов

1 - стропильная нога; 2 - обрешетка; 3 - карнизный настил из досок; 4 - картина карнизного свеса; 5 - костыль

Рис.6. Брус-отворотка для устройства фальцев и схема устройства карнизных свесов

После соединения с рядовым покрытием верхний конец разжелобка, примыкающий к коньку, обрезают по форме конька, а нижний, примыкающий к настенному желобу - параллельно направлению желоба с оставлением кромки для фальца. Затем разжелобок соединяют с коньком гребневым фальцем и с настенным желобом - лежачим фальцем, отогнутым в сторону желоба (по направлению стока воды). Фальцы, которыми соединены листы разжелобка между собой и с рядовым покрытием кровли, должны быть промазаны суриковой замазкой.

В целях лучшего отвода воды из-за трубы с верхней стороны трубы делают треугольную разделку (раскрышку) в виде двухскатной кровли из досок или брусков, прибиваемых к обрешетке и покрываемых листовой сталью. Вода, текущая со ската кровли, рассекается разделкой и стекает по скатам. Образованный отгибами кромок картин воротник должен плотно обхватывать ствол трубы и соединяться в углах на фальц.

Более эффективной является Рулонная технология . Технология называется так, потому что кровельные картины изготавливаются непосредственно на строительных площадках из металла, доставленного в рулонах, и могут иметь практически любую длину. Именно это позволяет избежать поперечных (лежачих) фальцев и, соответственно, основных мест протечек. Соединение кровельных картин осуществляется, как правило, в двойной стоячий фальц. Для обеспечения полной непроницаемости соединений, как уже говорилось выше, фальц может быть уплотнен силиконовым герметиком. Для применения рулонной технологии необходимо современное оборудование, включающее станки для раскроя металла, специальные гибочные и закаточные машины и др. Рулонная технология является наиболее прогрессивной и дает возможность устраивать современные фальцевые кровли как из простой оцинкованной рулонной стали, так и из оцинкованной с полимерными покрытиями.

СХЕМА УСТРОЙСТВА КРОВЛИ ИЗ ЛИСТОВОЙ СТАЛИ

1 - картина в рядовой полосе;	9 - карнизный настил;
2 - лежачий фальц;	10 - картина настенного желоба;
3 - гребневой фальц;	11 - крюк;
4 - коньковый гребневой фальц;	12 - картина карнизного свеса;
5 - доска;	13 - воронка;
6 - стропильная нога;	14 - лоток;
7 - обрешетка;	15 - фронтонная кляммера;
8 - костыль;	16 - гвоздь кровельный.

КОНЬКОВЫЙ ГРЕБНЕВОЙ ФАЛЬЦ

Рис.7. Устройство фальцевой кровли

КРЕПЛЕНИЕ ФРОНТОННОГО КРАЯ РЯДОВОЙ ПОЛОСЫ

СХЕМА СОЕДИНЕНИЯ ЛИСТОВ СТОЯЧИМ ФАЛЬЦЕМ С КРЕПЛЕНИЕМ ИХ КЛЯММЕРОЙ К ОБРЕШЕТКЕ

1 - кляммера; 2 - лист кровельной стали; 3 - обрешетка

А-д - последовательность операций

Рис.8. Соединение кровельных листов фальцем и крепление крайней полосы

СХЕМЫ ПРИМЫКАНИЯ КРОВЛИ К ДЫМОВОЙ ТРУБЕ

1 - разделка; 2 - выдра; 3 - обрешетка; 4 - воротник

Рис.9. Примыкание фальцевой кровли к дымовой трубе

Наиболее сложный участок стальной кровли - воротник вокруг дымовой трубы. Его лучше изготовить заранее - все работы можно выполнить внизу, на верстаке, и кровельный лист с готовым воротником включить в общее покрытие. Кровлю из не оцинкованной стали сразу после устройства следует покрыть грунтовкой и окрасить (не менее двух раз). Для масляных красок (в том числе при использовании железного сурика) грунтовкой служит олифа с добавлением пигментов, для нитроэмалей - нитрогрунтовка.

Таблица 1

Калькуляция затрат труда и машинного времени

У фальцевых кровель огромный разброс по цене. Поскольку фальцевая – это не материал, а технология. Материал может быть любым – бюджетным (оцинковка), элитным (медь), промежуточные варианты. Рассмотрим что это такое, выгодно или невыгодно, какова цена за м2 фальцевой кровли и насколько это себя оправдывает.

Что такое фальц?

Фальцем называется соединение двух листов металла, при котором кромки вместе загнуты в одну сторону один раз (одинарный фальц) или дважды (двойной). Двойной фальц надежнее и герметичнее, на всех ответственных местах (конек, узлы) выполняют его.

Шов формируется в два захода: загиб фальца (если вы работаете с листовым/рулонным материалом, а не с готовой картиной) и обжим.

Электрическая машинка все выполняет за один заход.

Два или больше листов, которые соединяют на земле и в таком виде поднимают на кровлю, называются картиной. Картинами также называются заготовки с уже загнутыми краями. Часть материалов (оцинковка, медь) продаются не в листах, а в рулонах: на небольшой крыше картина может не иметь ни одного фальца, скат по всей длине покрывают цельной полосой. Замки будут только на соединении картин между собой.

Фальц может быть стоячим или лежачим (замок загнут параллельно листу). Лежачими соединяют горизонтальные полосы металла, замок смотрит вниз, по линии водослива. Перпендикулярно коньку (вдоль уклона) делают стоячие. Существуют также картины с самозащелкивающимися фальцами, они соединяются друг с другом по принципу паз/гребень.

Достоинства и недостатки фальцевых кровель

Плюсы фальцевой кровли:

• небольшой вес за счет маленькой толщины металла (обычно в пределах 0,8 мм).
• за счет маленькой толщины – гибкость, возможность крыть в том числе криволинейные крыши;
• водостойкость: фальц герметичнее, чем крепление метизами.

• кровля в большей степени подвержена механическим повреждениям, чем металлопрофильные покрытия;
• недостатки любой металлической крыши: теплопроводность, отсутствие шумоизоляции, электропроводность, электростатика, кровля раскаляется в жару;
• обязательно нужны снегозадержатели: из-за гладкой поверхности возможен лавинообразный сход снега.

Долговечность и стоимость нельзя отнести ни к достоинствам, ни к недостаткам: они зависят от материала. Чем дороже материал, тем долговечнее кровля: простая оцинковка служит не больше 10-15 лет, медь и цинк-титан – больше полувека. Они же наряднее всех смотрятся.

Статьи по теме

Основные правила устройства фальцевой кровли

Укладывать кровлю можно по сплошной или разреженной обрешетке. Во втором случае нужно тщательно соблюдать расчетный шаг, чтобы покрытие не провисало. Для изготовления разреженной обрешетки используются:

• брус 5 на 5 см, пропитанные антисептиком хвойные породы, влажность не больше 12%;
• доска 3,2 на 10, аналогично;
• металлический профиль с антикоррозийным покрытием (предпочтительно использовать для картин с самозащелкивающимися фальцами).

Если обрешетка сплошная, пародиффузную пленку кладут поверх нее, непосредственно под покрытие. Если разреженная – то под нее.

При наличии утеплителя строение пирога такое:

• теплоизоляционный материал (укладывается между стропильными ногами);
• контробрешетка;
• гидроизоляционная мембрана;
• обрешетка.

Наши работы

Цена металла для фальцевой кровли

Примерная стоимость материала по Москве:

• простая оцинковка, лист 1 на 2 метра – от 400 рублей, срок службы 10-15 лет;
• оцинковка с полимерным покрытием служит 15-30 лет в зависимости от полимера. Цена пропорциональна долговечности. Полиэстер – от 400 за метр квадратный;
• пурекс – от 500;
• пурал – от 600;
• алюминий – от 1,5 тысяч за квадрат, служит до 50 лет (гарантия – 40);
• цинк-титан от 3 тысяч за квадрат, служит до века;
• медь – от 3 тысяч, до 150 лет.

Цены указаны для листовых и рулонных материалов. Металл для фальцевой кровли может отпускаться в виде заготовок с уже загнутой кромкой. В этом случае цена не намного выше. А вот от производителя стоимость зависит сильно. 400-600 рублей за сталь с полимерным покрытием – это цена российских марок. Импортная дороже в 2 раза. Например, картины с самозащелкивающимися фальцами от Ruukki полиэстеровые стоят от 900 рублей за квадрат, пурал – от тысячи.

Нужно отметить, что приобретение дорогих металлов на крышу себя оправдывает: они практически вечны, поскольку не боятся коррозии. От взаимодействия с воздухом и водой на поверхности образуется патина. Она не снижает прочность материала (как, допустим, оксид железа), а наоборот, продлевает: слой патины надежно защищает листы от коррозии. И смотрится благородно.

Что касается стальных крыш – они, увы, не вечны. У простой оцинковки сопротивляемость внешним факторам снижается по мере того, как смывается цинк.

Чтобы продлить срок службы, кровлю регулярно красят масляной краской (не реже чем раз в 2-3 года). Неоцинкованный металл на кровлях (и вообще для уличных работ) использовать нельзя. Сталь с полимерным покрытием надежнее простой оцинковки, но само покрытие очень капризно. Его легко поцарапать в процессе монтажа, и, если сразу не закрасить царапину полимерной краской, в месте повреждения начнет развиваться коррозия.

Для сравнения следует упомянуть другие популярные покрытия для кровель.

Металлочерепица в среднем стоит около 300 рублей за квадрат, срок службы – до полувека.

У нее тоже полимерное покрытие, но есть преимущества перед фальцевой кровлей:

• хорошо проветривается, меньше страдает от конденсата;
• механически прочнее: волны профиля служат дополнительными ребрами жесткости.

Гибкая черепица тоже стоит около 300 рублей. Служит в зависимости от марки и модели от 20 до 50 лет. Абсолютно герметична. Отсутствуют минусы металлов: тепло/звуко/электропроводность. Металлочерепицей криволинейную кровлю не покроешь, а гибкой – можно. В отличие от фальцевой кровли (уклон крыши 7-30 градусов, оптимальный – 10-15) битумной плиткой можно крыть скаты любой крутизны, вплоть до отрицательных поверхностей.

Керамическая черепица к бюджетным покрытиям не относится, от 1000 рублей. Срок службы практически не ограничен: в Европе есть дома с керамическими крышами постройки двухвековой давности и старше. Но, в отличие от всех перечисленных кровель, керамика тяжелая. Нужна усиленная стропильная система.

Цена за работу фальцевой кровли

О том, как выбрать материал для фальцевой кровли, а также о том, какие разновидности фальцевых соединений считаются самыми надежными, мы писали в . Сегодня мы поговорим о конструктивных особенностях металлической кровли и о технологии ее монтажа.

Гарантированно защитить фальцевую кровлю от конденсата, деформации и разгерметизации поможет соблюдение определенных правил, касающихся обустройства кровельного пирога, особенностей укладки самого кровельного покрытия и последовательности его монтажа.

В этой статье рассмотрим следующие вопросы:

• Из каких элементов состоит пирог фальцевой кровли.
• Как обустроить карнизный свес фальцевой кровли.
• Последовательность и технология монтажа фальцевых панелей.
• Обустройство ендов и примыканий фальцевой кровли.

Если строительство дома начинается с основания, то обустройство фальцевой кровли начинается с создания кровельного пирога, который защищает чердачное помещение от конденсата и холода. При этом кровельный пирог служит надежной защитой от шума, возникающего при выпадении осадков.

Павел Т. Пользователь FORUMHOUSE

Если утепление крыши 250-300 мм (у меня 300), то никакого шума не слышно (если, конечно, не пойдет град размером с яйцо). Единственное, где слышно дождь у меня (и то слабо), так это в ванной комнате, в которой установлен натяжной потолок.

Чтобы теплоизоляция получилась требуемой толщины, утеплитель можно укладывать в несколько слоев (между стропилами и под ними).

Кровельный пирог фальцевой кровли состоит из нескольких слоев:

Рассмотрим их подробнее.

Поддерживающая обрешетка – нижние деревянные рейки, на которые ложатся пароизоляционная пленка и утеплитель.

Пароизоляционная пленка – специальный материал, который не позволяет проникать влаге из помещения внутрь утеплителя.

Стропила – деревянные балки сечением 200х50 мм. Расстояние между стропилами – 1,2…2 м.

В качестве утеплителя чаще всего используется минеральная вата. Утеплитель укладывается между стропилами прямо на пароизоляционную пленку, которая, в свою очередь, поддерживается нижней обрешеткой.

Гидроизоляция – специальная пленка, которая пропускает влагу только в одном направлении (снизу-вверх). Гидроизоляция не дает подкровельному конденсату проникать в утеплитель, но пропускает влажный воздух, скапливающийся в слое минеральной ваты. Гидроизоляционная пленка представляет собой диффузионную (дышащую) мембрану, которая продается в строительных магазинах.

berd80 Пользователь FORUMHOUSE

Можно расстелить диффузионную мембрану, можно использовать специальную объемную мембрану (только стоит она прилично). К общему мнению не пришли в этом вопросе.

Гидроизоляция стелется поперек стропил в направлении – снизу-вверх (начиная с карнизной планки, по направлению к коньку). К деревянным стропилам пленка крепится скобами (с помощью степлера). Отдельные полосы гидроизоляционной мембраны укладываются внахлест (ширина перехлеста – не менее 100 мм). На фронтонных свесах необходимо обеспечить свес пленки (ширина свеса – примерно 150 мм).

Пленка не должна находиться в натянутом состоянии, а допускаемое провисание мембраны между двумя соседними лагами составляет 35 мм.

Ни в коем случае нельзя в качестве пароизоляции и гидроизоляции использовать один и тот же материал. Тем более, нельзя менять их местами. Все это приведет к скоплению влаги в утеплителе или, наоборот, в помещении. Развитие плесени и последовательное разрушение строительных конструкций в данном случае – гарантированы.

Контробрешетка – брус 50х50, который прибивается к стропилам поверх гидроизоляционной пленки. Контробрешетка позволяет создать воздушную прослойку между гидроизоляцией и фальцевым покрытием.

Под контрбрусья подкладывается специальная уплотнительная лента, которая обеспечивает герметичность в местах гвоздевых соединений и уберегает утеплитель от попадания влаги.

Обрешетка – поперечные планки, прибитые к контробрешетке через определенное расстояние.

Arhios Пользователь FORUMHOUSE

Брусок 50х50 (контробрешетка) прибивается вдоль стропил, а на них (поперек) – планки 100х25 с разбежкой (обрешетка).

Контробрешетка обеспечивает вентиляцию подкровельного пространства, что избавляет от образующегося там конденсата. Для того чтобы контробрешетка гарантированно выполняла свои функции, карнизный свес фальцевой кровли должен быть выполнен по следующей схеме:

Обрешетка должна быть прочной, жесткой и ровной. Максимальный просвет между обрешеткой и контрольной рейкой длиной 1 метр не должен превышать 5 мм.

Эффективную вентиляцию подкровельного пространства обеспечивает вентилируемый конек.

А также вентиляционная сетчатая лента из ПВХ, которая натягивается между обрешеткой и лобовой доской карнизного свеса.

Благодаря этим двум элементам обеспечивается постоянный продув подкровельного пространства.

Особого внимания заслуживает шаг обрешетки – расстояние, через которое прибиваются поперечные планки. В соответствии со сводом правил по обустройству металлической фальцевой кровли (СП 17.13330.2011) расстояние между отдельными планками обрешетки не должно превышать 200 мм. Это позволяет ноге человека, ступающего по кровельному покрытию, опираться сразу на две доски, что защищает металл от деформации.

По краям кровли (в местах кровельных свесов), а также в желобах создается сплошной дощатый настил шириной не менее 700 мм.

Некоторые пользователи нашего портала рекомендуют делать сплошную обрешетку по всей площади фальцевой кровли, что, в целом, ошибкой не является (особенно, если это совпадает с рекомендациями производителей фальцевых картин). Например, в соответствии с технологическими требованиями сплошная обрешетка в обязательном порядке «стелется» под цинк-титановую кровлю.

Сплошная обрешетка – понятие условное. Между каждой поперечной планкой обрешетки обязательно оставляется небольшой зазор (не более 10 мм), который будет компенсировать тепловое расширение древесины.

Более подробно , можно узнать, посетив соответствующий раздел FORUMHOUSE.

Заготовка материалов

Если вы решили изготавливать фальцевые картины из рулонного или листового проката, то без использования листогибочных и фальцепрокатных станков не обойтись. Приобретать подобное оборудование для личного строительства – нецелесообразно. Но это не значит, что гнуть металл следует вручную.

vasilpolt Пользователь FORUMHOUSE

Лучше воспользоваться услугой бригады, у которой есть станок для прокатки картин. Качество кровли в этом случае будет лучше, чем если гнуть прокат руками. Существует даже отдельная услуга – «Прокат картин». Фактически каждая кровельная компания, у которой есть необходимое оборудование, предлагают её своим клиентам. Попробуйте поискать в вашем регионе.

Также с помощью листогибочного оборудования можно изготовить необходимые доборные элементы. Какие именно доборы понадобятся для строительства – это зависит от конструктивных особенностей кровли.

На фото представлены типовые профили, геометрия и размеры которых могут отличаться в зависимости от особенностей той или иной кровли.

Устройство и монтаж карнизного узла

Монтаж фальцевой кровли начинают с обустройства карнизных свесов. Сразу обращаем внимание на то, что карнизные свесы имеют различное исполнение. Оно напрямую зависит от конструкции водосточной системы. Водосточные системы, в свою очередь, могут иметь подвесные или же настенные водостоки.

Карнизный свес с подвесным желобом не имеет поперечных фальцев, благодаря чему кровля получается более герметичной и простой в обустройстве. Учитывая, что снег и наледь могут легко повредить подвесной водосток, поверхность кровли с длинными скатами приходится оснащать дополнительными элементами для снегозадержания.

Система с настенными водостоками и плоскими верхними отливами имеет более сложную конструкцию, а ее монтаж лучше доверять опытным жестянщикам. Жесткость системы с настенными водостоками на порядок выше, чем у ее аналога с подвесными желобами.

Roofer1959 Пользователь FORUMHOUSE

По поводу желобов: если они выполнены правильно, то хороши любые. Настенный – надежнее в плане жесткости, и за его сохранность я могу ручаться. Но есть слабое место – подводка картин (особенно если фальц одинарный). Подвесной лишен этого минуса, но его жесткость при определенных условиях эксплуатации может быть поставлена под сомнение.

Единого мнения по поводу того, какой водосток следует монтировать в комплекте с фальцевой кровлей, нет. Но какой бы вариант ни приглянулся лично вам, карнизный узел придется обустраивать по одним и тем же принципам.

Монтаж карнизного узла начинается с установки капельников и вентиляционной ленты.

Нижний карнизный профиль – «капельник» (по которому будет стекать конденсат, образующийся в подкровельном пространстве) – монтируется на стропила и накрывается гидроизоляционной мембраной. Делается это еще на этапе обустройства кровельного пирога.

Между гидроизоляцией и капельником следует нанести тонкий слой клея или кровельного герметика.

Иногда нижний капельник не используется вовсе: например, если подкровельное пространство хорошо проветривается (с помощью вентилируемого конька – сверху и вентиляционной ленты – снизу). Но лучше, если он, все-таки, установлен.

nekorsakov Пользователь FORUMHOUSE

Первым делом смонтировали пластиковую сетку на зазор между обрешёткой и лобовой доской. Поверх сетки набили карнизные планки, которые крепили к обрешётке кровельными оцинкованными гвоздями, забивая их в шахматном порядке. Планки монтировались по натянутому вдоль карнизного свеса шнуру, а сетка просто крепилась вплотную по краю.

Сетка ПВХ защищает подкровельное пространство от насекомых и мусора. Расстояние между карнизной планкой и вентиляционной сеткой должно быть не менее 2…3 см.

Если в составе кровли планируется использовать подвесные водостоки, необходимо заранее продумать способ установки карнизных крюков для водосточной системы. Так, длинные карнизные крюки, которые крепятся к верхней обрешетке, заводятся непосредственно под карнизную планку. Под каждый крюк необходимо сделать углубление в поверхности обрешетки. В противном случае фальцевые картины по краю свеса пойдут волнами.

Для придания карнизному свесу дополнительной жесткости, под карнизную планку устанавливаются металлические кровельные костыли.

Костыли врезаются в настил заподлицо с поверхностью обрешетки (по аналогии с водосточными крюками) и крепятся к ней саморезами.

Расстояние между двумя соседними костылями составляет 60…70 см.

Стандартные костыли имеются в продаже, при этом их вполне можно изготовить самостоятельно. Для изготовления костылей чаще всего используется стальная полоса – 40х4 мм. Заготовки требуемого размера свариваются между собой, после чего сверлятся и подвергаются антикоррозийной обработке (обрабатываются грунтовкой).

Крепежи для оцинкованной кровли (в том числе и костыли) должны быть изготовлены только из оцинкованной стали.

Стандартный Т-образный костыль для карнизного свеса имеет ширину от 100 до 200 мм, а его длина зависит от конструктивных особенностей кровли.

Костыли используются для усиления карнизных свесов, а также других элементов кровли. Поэтому они могут иметь разную геометрию, которая зависит от прямого предназначения изделия.

Фальцевые соединения сами по себе уже являются ребрами жесткости. Поэтому на кровлях с подвесными водосточными желобами кровельные костыли могут не использоваться, а могут быть заменены полосами из оцинкованного или окрашенного металла. Они устанавливаются вдоль свеса. Стальные полосы располагаются поверх карнизной планки или подкладываются под нее – в зависимости от геометрии карнизного профиля.

nekorsakov

Перед монтажом фальцевых картин потребовалась установить дополнительные полосы металла, усиливающие жесткость свеса и формирующие выступ (50мм), за который потом крепили и обжимали загнутые края.

Фальцевые кровли, оснащенные настенными желобами и плоскими отливами, должны быть усилены кровельными костылями в обязательном порядке.

Завершив обустройство карнизного узла, можно переходить к следующему этапу работ. Но вначале немного расскажем о строительном инструменте.

Инструменты и приспособления для монтажа фальцевых картин

Киянка (пластиковая, деревянная или резиновая) и молоток – инструменты для формирования загибов и других элементов фальцевой кровли.

Шлязен (оправка, оправка-лопатка) – приспособление, которое служит для формирования гребней и обустройства замков в местах примыканий (ендовы, обходы вентиляционных каналов и дымоходов и т. д.).

Прямые и угловые клещи (большие и малые) для формирования фальцевых загибов и других сложных элементов и кровли.

Обжимные кровельные рамки – служат для обжимки Г-образных и двойных фальцев. По сути, обе рамки используются для закрытия двойного фальца, ведь его завальцовка осуществляется в два прохода: Г-рамка закрывает одинарный стоячий фальц во время первого прохода, а рамка для закрытия двойного фальца используется при выполнении второго прохода.

Также существуют рамки для подгиба кровельных свесов. Их используют при монтаже различных картин (в том числе и самозащелкивающихся).

Комплект ножниц по металлу с различными углами реза.

Резать панели болгаркой или другим абразивным инструментом нельзя! Это разрушает защитное покрытие материала.

Монтаж кровельных скатов на примере двухскатной кровли

Монтаж кровельных скатов начинается с установки стартовой панели. Ключевое отличие стартовой панели от панели рядовой заключается в особой геометрии профиля, благодаря которой можно крепить картину к обрешетке сразу с двух сторон.

Шаг между соседними крепежами (кляммерами) равен 40…50 см.

Кляммеры должны полностью повторять геометрию изгибов, которые имеются на боковых полках фальцевых картин. Подобный крепеж можно изготовить самостоятельно, а можно приобрести на строительном рынке.

Если длина кровельных скатов превышает 6,5 метров, специалисты рекомендуют использовать подвижные кляммеры, которые позволяют компенсировать возможные деформации от теплового расширения панелей.

После установки стартовой картины производится монтаж остальной кровли.

nekorsakov

Рядом с уложенной и зафиксированной картиной укладывается следующая, которая внахлёст (загнутым краем) закрывает гвоздевую полку предыдущей панели. Обе картины обжимаются в замок вместе с уже установленными (скрытыми) кляммерами. В итоге получается очень надёжное и герметичное соединение, ведь весь крепёж закрывается листами металла.

Обжим фальцевых соединений производится в стандартной последовательности. Вначале, с помощью рамки для закрытия горизонтального замка, производится первый обжим. Затем при помощи рамки для закрытия двойного фальца производится второй обжим.

Финишная картина обрезается по размеру (чтобы не выступала за пределы фронтонного свеса), подгибается и крепится кляммерами к обрешетке. Фронтонный свес впоследствии закрывается специальным профилем.

Вспененная звукоизоляционная лента, которую можно подкладывать под фальцевые панели по всей их длине, дополнительно защищает помещение от шума, возникающего во время дождя. Лента отрезается по размеру и крепится степлером к обрешетке.

Мы описали последовательность установки картин, изготавливаемых на фальцегибочном оборудовании по индивидуальным размерам. Монтаж самозащелкивающейся кровли имеет свои нюансы.

Например, во время установки самозащелкивающихся панелей вместо кляммеров используются кровельные саморезы, которые вкручиваются в гвоздевые планки фальцевых картин. На гвоздевых планках имеются продолговатые отверстия, которые помогают компенсировать тепловую деформацию панелей.

Для крепления кляммеров и самозащелкивающихся панелей к деревянной обрешетке следует использовать кровельные гвозди или оцинкованные саморезы с пресс-шайбой (по дереву), которые имеют плоскую шляпку.

Чтобы самозащелкивающаяся кровля не пошла волной в жаркую погоду, саморезы необходимо ввинчивать точно в середину продолговатого отверстия. При этом, завинтив саморез полностью, его следует выкрутить примерно на четверть оборота (чтобы панель могла немного смещаться под действием теплового расширения).

Оформление кровли в местах карнизных свесов

Гребни фальцевых картин, расположенные в местах карнизных свесов, следует подрезать (буквально на 2…3 см).

После этого оставшаяся (выступающая) часть картины легко подогнется под карнизный свес, сформировав надежный и герметичный карнизный выступ.

Вовсе необязательно полностью удалять крайнюю часть гребня. Ее можно подогнуть, сформировав на торце фальца аккуратную декоративную заглушку.

Монтаж боковых торцевых планок

Представляем схему установки бокового фронтонного профиля.

1. Брус, на который крепится ветровая планка (размеры бруса выбираются, исходя из геометрии ветрового профиля).
2. Кровельный саморез «металл-дерево».
3. Боковая торцевая планка.
4. Стартовая/финишная панель фальцевой кровли.
5. Саморез с пресс-шайбой.
6. Кляммер.

На стыке кровельных скатов торцевые планки соединяются следующим образом.

Монтаж вентилируемого конька

Основные элементы вентилируемого конька – это: верхний коньковый профиль, вентиляционная решетка и опорные элементы.

nekorsakov

Решил нижние (опорные) планки заводить между обрешёткой и картиной, ничем дополнительно не фиксируя. Сверху на них смонтировал планки верхние (с некоторым перехлёстом). Опорную планку в итоге держат не отдельные саморезы, а целый кровельный лист, зафиксированный кляммерами и обжатый с соседними листами. В таком варианте крепления перфорированная стенка опорной планки получилась задвинута глубоко от края, что и эстетически, и функционально мне показалось лучше (подальше от "агрессивной" внешней среды с её осадками).

Обход трубы

Дымоходы и вентиляционные шахты – выступающие элементы, обход которых при обустройстве фальцевой кровли требует наличия определенных навыков в выполнении жестяных работ. Рассмотрим стандартный вариант обхода на примере самозащелкивающейся кровли. Его сможет смонтировать любой непрофессиональный кровельщик.

От стандартных фальцевых панелей отрезаются куски с замками (на схеме обозначены красным). Из них формируются планки примыкания (боковые фартуки), которые с одной стороны прилегают к стенке трубы, а с другой – защелкиваются с соседними картинами. Пространство между боковыми фартуками закрывается планками примыкания (верхней и нижней), которые не имеют защелки. На верхней планке делается зацеп, на который ложится картина, подходящая к дымоходу сверху. Нижняя планка с зацепом ложится на нижнюю картину.

Примыкания фартуков к стенкам трубы закрываются кровельным герметиком.

Панели, имеющие прокат под двойной фальц, в месте обхода трубы монтируются аналогичным образом.

Все четыре фартука, в данном случае, соединяются с примыкающими картинами лежачими и стоячими фальцами.

Устройство ендовы

Сразу обратим внимание на требования к обустройству основания под планку ендовы: основанием здесь будет являться сплошная деревянная обрешетка.

Конструкция металлических примыканий должна обеспечивать максимальную герметичность кровли в местах соединения двух скатов. Поэтому планку ендовы необходимо крепить к обрешетке кляммерами (ни в коем случае не саморезами), а примыкания картин к ендове следует закрывать двойным фальцем.

Хозяин дивана

Не лучшее решение – продырявливать картины (а заодно и ендову) саморезами. Правильнее – сделать фальц (подгиб) на кромке картины и завести его на соответствующий фальц ендовы. В итоге получится лежачий фальц. Размер перехлеста – примерно 30 миллиметров. Ендова же, в свою очередь, крепится кляммерами к обрешетке.

Эти правила актуальны для фальцевых картин и профилей, изготовленных из листового или рулонного проката на листогибочном /фальцепрокатном оборудовании. Монтируя примыкания на «самозащелкивающейся кровле», следует руководствоваться инструкциями и рекомендациями производителей кровельных панелей.

Примыкания к стене

Примыкание к стене – элемент конструкции, без которого не обходится ни одна сложная кровля. Подобные примыкания имеют простую конструкцию и выполняются с помощью специального профиля.

Более подробно узнать , а также о технологических моментах, связанных с ее установкой, можно в соответствующем разделе нашего портала. Получить информацию , можно, прочитав статью, основанную на рекомендациях пользователей FORUMHOUSE. Для тех же читателей, которые захотят увидеть наглядный мастер-класс по монтажу фальцевой кровли , у нас подготовлен небольшой тематический видеосюжет.
