Фановая или вентиляционная труба канализации – это необходимый атрибут любой системы отведения сточных вод и в многоэтажном доме, и в частном коттедже. Для чего нужна фановая труба? Установка такой трубы одновременно решает две задачи. Во-первых, через вентиляцию осуществляется отведение газов из сети трубопровода. Во-вторых, вентиляция нужна для поддержания постоянного давления в системе труб, поскольку в момент спуска большого объема воды в канализации возникает разряжение воздуха.

Что такое фановая труба? Фановой принято назвать трубу, которая соединяет стояк канализации с атмосферой. Наличие такой трубы предотвращает возникновение разряжения в системе, что, в свою очередь, не позволяет нарушить работу водяных затворов.

При отсутствии фановой трубы, в момент спуска большого количества воды, во всех расположенных выше приборах может сорвать гидрозатворы. А через пустые сифоны в помещения начнет поступать неприятный запах канализации.

Необходимость применения фановых труб

Согласно строительным нормативам, система канализации без фановой трубы может быть сооружена в одноэтажном доме. Такой допуск основан на том, что в маленьких домах не может образоваться одновременно большой объем сточных вод.

Однако фановая труба для канализации в частном доме не будет лишней и в малоэтажной постройке. Установка трубы является необходимостью в том случае, если при одновременном сливе большого объема воды полностью перекрывается сечение трубы стояка.

В большинстве случаев, размеры отверстия в сливном бачке составляют 70 мм, а отвод от унитаза выполняется с использованием трубы, имеющей диаметр 110 мм. Отвод от ванны собирают из труб сечением до 50 мм. Таким образом, при использовании только одного предмета сантехники возникнуть полное заполнение стояка не может.

К остальным сантехническим приборам присоединяются трубы для канализации небольшого диаметра. Поэтому их применение не оказывает существенного влияния на общий объем одновременного слива. Поэтому в одноэтажных домах установка фановой трубы производится по желанию.

Совет! Как правило, самое большое количество стоков образуется, когда слив воды осуществляется одновременно из унитаза и ванны.

Иное дело – дом от двух этажей и выше. Разумеется, речь идет о тех случаях, когда санузлы расположены на каждом из этажей. В этом случае водопроводом могут пользоваться одновременно несколько человек.

А при одномоментном сливе воды из двух унитазов, сечение стояка будет полностью перекрыто, поэтому в таких домах установка фановых труб является обязательной. В высотных домах нормальное функционирование системы канализации без фановой трубы невозможно, поскольку в таком доме канализацией одновременно может пользоваться большое количество людей.

Следовательно, вероятность того, что все сечение стояка будет занято стоками, возрастает многократно. Таким образом, в обязательном порядке нужно включать фановые трубы в систему, если:

• Для сооружения стояка была использована труба с сечением менее 110 мм.
• В доме имеется несколько санузлов и не исключена возможность, что ими будут пользоваться одновременно.
• Если в доме имеется устройство, которое способно обеспечить одномоментное появление значительного количества стоков. К числу таких устройств можно отнести, например, бассейн.
• Дом оборудован местной канализацией, и очистная установка находится на небольшом расстоянии от дома. В этом случае, вентиляция из канализационных труб помогает не допустить проникновение в помещения дома запаха газов, образующихся при разложении органики в септике.

Установка и ремонт фановых труб

Фановая труба для канализации может быть выполнена как из пластика, так и из чугуна:

• Металлические трубы. Это традиционное решение, так как еще 50 лет назад бытовые системы канализации собирались исключительно из чугуна. Материал отличается долговечностью, но он очень неудобен в работе, поскольку имеет существенный вес.

• Пластик. Это самый популярный материал для сборки канализации. Многие хозяева меняют отслужившую свое чугунную канализацию на пластиковую, а при постройке новых домов, именно этот материал является самым востребованным. Пластиковые трубы легче, экономически выгоднее и привлекательнее с точки зрения эстетики. Поэтому сегодня чугунные трубы применяют намного реже.

Совет! При выполнении установки или замены фановой трубы в случае необходимости можно стыковать детали из чугуна и пластика. Главное, чтобы диаметры этих элементов совпадали. Сужения диаметра в фановой трубе допускать нельзя, в противном случае она не будет полноценно функционировать.

Кроме того, есть условия, которые требуется соблюдать вне зависимости от того, из какого материала изготовлены трубы:

• Диаметр фановой трубы должен быть равен (или быть больше) диаметру стояка канализации. Использовать трубу меньшего сечения строительные нормы запрещают.
• Фановая труба, как правило, выводится на крышу. Ее нельзя устанавливать вблизи окон и балконов. Минимальное расстояние от поверхности конька кровли – 30 см.

Правила установки фановых труб

При монтаже трубы фановой нужно точно придерживаться рекомендаций, закрепленных в СНиП.

• При приобретении материала нужно проследить, чтобы диаметр фановой трубы не был меньше, чем диаметр стояка.

Совет! В частном строительстве, чаще всего, для сооружения стояков и, соответственно фановых труб используют пластиковую трубу с сечением 110 мм.

• Начальная точка канализационной системы должна обязательно находиться в отапливаемом помещении. А вот ее конечная точка, наоборот, должна располагаться в холодном месте. Это обеспечит необходимую разницу температуры и давления и позволит вентиляции эффективно удалять газы.

• Вентиляционная труба канализации фактически является продолжением стояка, поэтому ее изготавливают из того же материала, что и сам стояк.

Совет! Иногда постоянное присутствие неприятного запаха канализации в помещениях обусловлено тем, что под приборы сантехники установлены сифоны недостаточного объема. Если не пользоваться приборами на протяжении нескольких дней, то водяная пробка просто высохнет и неприятно пахнущие газы проникнут в комнаты. Установка фановой трубы поможет решить и эту проблему. Воздух в доме будет оставаться свежим, даже если сантехника будет простаивать без использования.

Вывод вентиляции на крышу

Правила установки фановой трубы:

• Вывод вентиляционной трубы на крышу должен быть организован на высоте не менее 30 см, а лучше 50 см от конька. Однако если крыша является эксплуатируемым объектом (например, на ней устроена летняя терраса), то высота вывода может достигать трех метров.

• Если в доме установлено несколько стояков, то их можно оборудовать одной фановой трубой.
• Расстояние по горизонтали от окон и балконов здания до выхода фановой трубы должно быть более 4 метров.

При сооружении вентиляции канализации категорически запрещается:

• Выводить фановую трубу на чердак, а не на крышу.
• Организовывать вывод фановой трубы совместно с выводом дымохода и вентиляционным каналом.
• Выводить фановую трубу под свес крыши, поскольку зимой при сходе с кровли снега и льда труба может быть повреждена.

Некоторые домовладельцы, стремясь улучшить работу вентиляции канализации, пытаются установить на трубе дополнительные вытяжные устройства. Такие, как дефлекторы, флюгарки и пр.

На самом деле, такие устройства не только не дают нужного эффекта, но и могут способствовать тому, что в системе будет накапливаться конденсат. А в холодное время года влага может замерзнуть и перекрыть пути движения воздуха и газов.

Установка обратного клапана

На фановую трубу обязательно следует установить обратный клапан. Ставят клапан на фановую трубу канализации сразу же после установки унитаза. Принцип работы клапана:

• При спуске воды из сливного бачка крышка клапана открывается, пропуская стоки.
• При отсутствии поступления жидкости из дома крышка клапана плотно закрыта. При этом она имеет такую конструкцию, что открыть ее с обратной стороны невозможно.

То есть установка клапана помогает избежать такой неприятной ситуации, когда стоки из наружного трубопровода (например, в результате засора) проникают в дом, заливая помещения грязной водой.

Итак, фановая труба – это элемент канализационной системы, который используется для вентиляции трубопровода и поддержания в системе нормального давления. Установка фановой трубы должна быть осуществлена в соответствии с требованиями строительных норм.

Строительство любого частного дома не обходится без устройства инженерных коммуникаций. В частности, речь о канализационной системе. При ее монтаже нельзя забывать об устройстве фанового стояка . Далее рассмотрим, что это такое и зачем нужно это приспособление. В статье также будет приведена краткая инструкция по монтажу стояка, рекомендации специалистов, нормативные требования, а также описан альтернативный вариант и наиболее распространенные ошибки в работе.

Назначение

Фановый стояк в частном доме - часть трубы, отходящая от канализационного центрального стояка. Она выходит наружу сооружения и выводит неприятные запахи из дома. Отсутствие этого элемента приводит к нарушению гидрозатвора. В результате в помещении появляется неприятный запах. Чистка канализации в таких случаях не поможет избавиться от него.

В каждом сантехническом приборе предусмотрена отводящая труба с коленом. В изгибе находится вода, выступающая в роли гидрозатвора. Она препятствует проникновению неприятного запаха в помещение. При сбросе стока происходит разряжение. Черепоступает воздух с улицы, что обеспечивает нормализацию давления. За счет этого запахи не проникают в помещение.

Всегда ли нужен фановый стояк ? Без этого приспособления можно обойтись в небольших сооружениях с одним санузлом. Если в доме 2 туалета или 2 ванные комнаты, необходим.

Важные факторы

Фановый стояк оборудуется, если:

• Здание двухэтажное, и на каждом этаже присутствует санузел.
• Диаметр канализационного стока 50 мм.
• На прилегающей территории обустроен бассейн или иной объект, для которого требуется регулярный сброс воды в большом объеме.
• В доме смонтирована герметичная канализация с септиком.

Разработка плана установки

Чтобы правильно смонтировать фановую трубу для канализации , необходимо на этапе проектирования учесть следующие факторы:

• Труба должна выходить в сторону, в которую отводятся испарения за счет воздушных потоков.
• Отвод трубы выполняют к Если это сделать не представляется возможным, монтаж производят через стену.

Элементы

Вентиляционный канализационный стояк включает в себя:

• Трубы.
• Вентиляционные каналы.
• Фитинги.
• Соединительные элементы.

Принципы монтажа

Как правильно установить фановый стояк для дома ? Стоит сразу сказать, что планирование монтажа необходимо осуществлять одновременно с проектированием внутренней канализации. Для повышения эффективности стояка необходимо избегать большого количества углов и изгибов.

Идеальным положением фановой трубы для канализации является строго по вертикали. Она выводится через межэтажные перекрытия на чердак и затем на крышу. Но на практике, к сожалению, реализовать такой проект возможно далеко не всегда.

Обычно в частных домах используются дополнительные соединительные элементы. К примеру, к основному фановому стояку может подсоединяться вспомогательная труба, выводиться отдельная труба на одном расстоянии от канализационных стояков и пр.

Ключевой задачей на этапе проектирования системы является правильный расчет диаметра трубы для отвода. Он не может быть больше размера канализационной трубы (110 мм). В идеале диаметр должен соответствовать величине и центрального стояка, и патрубка, соединяющего внутреннюю и наружную части системы.

При проектировании особое внимание следует уделить месту размещения стояка. Он не должен находиться рядом с климатическим оборудованием, а также отводом продуктов горения отопительного котла.

Установка фанового стояка не представляет особых сложностей. Однако некоторые нюансы следует учитывать.

Для центральной канализации целесообразно использовать трубу 110 мм. Такой же диаметр должен быть и у вентиляционного стояка. Обычно используются пластиковые трубы. Если система состоит из элементов, выполненных из разных материалов (к примеру, стояк пластиковый, а канализация чугунная), следует использовать резиновые переходники.

Для соединения нескольких стояков применяются углы 45 или 135 град. Участки, располагающиеся горизонтально, следует прокладывать с небольшим наклоном (0,02 %) в сторону выхода стока. Если нужно изменить угол, используется специальный отвод с поворотом в 135 град.

Замена приспособления

Необходимость в замене фанового стояка или отдельной его части может быть связана с разными причинами. Например, некоторые владельцы при капитальном ремонте обновляют все инженерные системы в доме.

Замена стояка осуществляется по тому же принципу, что ремонт канализации. При этом нужно соблюсти ряд условий:

• Во время работ в помещении следует организовать
• Замена элементов осуществляется в респираторе и перчатках (резиновых).
• По завершении работ необходимо проверить герметичность соединений.

При необходимости одновременно с заменой стояка можно провести и чистку канализации .

Нормативные требования

Существует несколько показателей, которые следует учитывать при монтаже фанового стояка:

• При выводе части трубы на кровлю расстояние до крыши должно быть не меньше 30 см.
• Если в доме предусмотрен чердак (мансарда), длина стояка - не меньше 3 м.
• Между трубой и лоджией или оконным проемом следует выдержать расстояние в 4 м.
• Фановый стояк должен устанавливаться в отапливаемом помещении. Если это затруднительно, трубу необходимо утеплить.
• Через дымоход выводить стояк нельзя.
• На верхней части трубы снаружи монтируются защитные элементы от попадания птиц, насекомых и осадков.

Распространенные ошибки

Несмотря на относительную простоту монтажа фановой системы, есть ряд правил, нарушение которых может привести к негативным последствиям.

К примеру, некоторые владельцы частных домов обрезают трубу на чердачном помещении. В результате неприятные запахи начинают заполнять его (или мансарду), а впоследствии проникают в дом. Соответственно, устройство системы теряет всякий смысл.

Еще одна ошибка - монтаж трубы вдоль наружной стены. В этом случае высока вероятность образования конденсата.

Некоторые владельцы домов устанавливают дополнительное устройство - кровельный аэратор. Он обеспечивает улучшение тяги. Между тем монтаж этого элемента целесообразен далеко не всегда. Как правило, отток канализационных испарений замедляется. В результате опять же неприятные запахи начинают проникать в помещения.

Альтернативный вариант

В качестве него выступает вакуумный . Он монтируется на конце стояка непосредственно в доме.

Клапан представляет собой небольшое приспособление, выполненное в виде торцовой заглушки. Под определенным давлением он пропускает внутрь канализации воздух, но обратно его не выпускает. На первый взгляд, это довольно эффективное решение проблемы. Однако есть несколько важных нюансов.

Диаметр отверстий, впускающих воздух, фактически в несколько раз меньше размера стояка. Сразу возникают сомнения в эффективности функционирования устройства. Как показывает практика, в многоквартирном доме с достаточно высокой нагрузкой на канализационную систему одного такого приспособления недостаточно - нужно хотя бы несколько. Соответственно, необходимо выделить достаточно места для установки хотя бы 4-5 клапанов.

Еще одна проблема скрывается в конструкции устройства. Клапан будет эффективен, если прокладка, находящаяся внутри него, располагается строго по горизонтали. Даже при незначительном перекосе клапан заклинит в каком-то положении (закрытом или открытом). В любом случае это повлечет неприятные последствия.

Принцип работы клапана

Внутри устройства располагается специальная пружина с небольшим сопротивлением. Герметичность обеспечивает резиновая уплотнительная прокладка. Принцип работы вакуумного клапана состоит в следующем:

• Стоки канализации проходят по стояку и обеспечивают в системе разрежение.
• Затвор клапана открывается.
• Из сифона всасывается воздух и проходит в канализационную сеть. За счет этого гасится разрежение.
• После того как давление стабилизировалось, начинает действовать пружинный механизм. За счет него перекрывается затвор, и воздух не поступает в помещение.

На что следует обратить внимание?

Следует сказать, что монтаж нельзя назвать полноценной альтернативой фановому стояку. Дело в том, что устройство достаточно быстро засоряется. При высыхании сифона эффективность устранения газов существенно снижается.

Если установить обратный клапан на стояк не представляется возможным, его можно смонтировать на другую горизонтальную часть трубы, подходящей к стояку.

СНиП

Проблема неприятных запахов в помещении возникает не только при отсутствии фанового стояка. Большое значение имеет и качество сантехнического оборудования. При его выборе необходимо проверять наличие гидравлического затвора. Современное оборудование в большинстве случаев оснащается этим приспособлением. Однако встречаются модели и без него.

Кроме того, в РФ действует специальный нормативный документ СНиП. В нем приводятся факторы, при наличии которых установка фановых стояков обязательна.

Последствия отсутствия или неправильной установки

Если говорить простыми словами, фановый стояк - это вентиляция. Ключевая его задача заключается в обеспечении притока воздуха в канализационную систему. Это, в свою очередь, обеспечивает способность стока оперативно справляться с перемещением объема и устранения неприятных запахов.

В многоквартирных домах без фанового стояка обойтись никак нельзя. Сотрудники ЖКХ очень негативно относятся к любым работам, затрагивающим эту часть канализационной системы, даже если владелец жилплощади желает установить вакуумный клапан вместо трубы. Выше мы уже рассмотрели недостатки такого приспособления. Не стоит настаивать на своем и переделывать систему. В противном случае возникнут серьезные проблемы. Они испортят жизнь всем соседям, квартиры которых располагаются вдоль этого стояка. Неприятный запах будет распространяться очень быстро.

Особенно опасны ситуации, когда на фановый стояк ставится заглушка. В этом случае неприятный запах обязательно пойдет в квартиры, поскольку выходить ему больше некуда. Проникать в помещения он будет через патрубки и части труб, подходящие к сантехническому оборудованию, раковинам.

Часто ситуация усугубляется тем, что смыв в унитазе влечет сброс большого объема воды в систему. Она, действуя как поршень, вытягивает за собой воздух. В результате нарушается давление. Для его стабилизации начинается всасывание водных затворов из сифонов раковин, ванны, мойки на кухне. При отсутствии воды в коленах неприятные запахи беспрепятственно проникают в помещения.

Еще одна проблема - засорение канализационной сети. Частое загрязнение становится результатом отсутствия полноценного воздушного притока. Система перестанет справляться со своими функциями, а владельцу помещения предстоит очень частая чистка канализации.

Владелец частного дома, безусловно, не испытывает тех ограничений, которые обременяют жильцов многоквартирных домов. Он может выбирать, устанавливать фановую трубу или нет, использовать ли вместо нее вакуумные клапаны. Однако далеко не все владельцы частных домов обладают необходимыми навыками и имеют в распоряжении нужные инструменты.

Для предотвращения вероятных проблем целесообразно доверить установку стояка, а лучше всей канализационной системы профессионалам. Специалисты разработают проект с учетом пожеланий заказчика и особенностей сооружения. Кроме того, они выберут наиболее подходящие материалы для монтажа системы.

Установку, разумеется, можно провести и самостоятельно. В таком случае целесообразно предварительно проконсультироваться со знакомыми, уже монтировавшими систему. Если будут использоваться пластиковые элементы, то с установкой вполне справится и один человек. Вес труб, даже длинных довольно мал. Для установки чугунных элементов придется воспользоваться чьей-то помощью. В этом случае установку можно осуществить вдвоем.

Заключение

Система канализации считается одной из основных инженерных сетей в доме. Ее эффективное функционирование обеспечивает комфортное проживание вне зависимости от времени года.

Следует сказать, что системы можно осуществить с использованием не только пластиковых, но и чугунных труб. Они применяются, как правило, в районах с суровыми климатическими условиями. В регионах с боле мягким климатом целесообразнее использовать пластиковые трубы. При необходимости их можно утеплить любым подходящим материалом. В строительных магазинах представлен широкий ассортимент различных утеплителей. Наиболее распространенным материалом для защиты труб считается минвата. При использовании утеплителя важно предусмотреть защиту от намокания.

При устройстве фанового стояка важно соблюдать нормативы, установленные СНиП. Не очень эстетично будет смотреться труба рядом с окном. Кроме того, чем дальше она будет располагаться от проема, тем меньше вероятности проникновения запахов в помещение.

После установки стояка необходимо периодически проверять его состояние. Как показывает практика, пластиковые трубы служат довольно долго, однако всегда есть вероятность засорения. Проверку можно провести довольно быстро. Вся система разборная, можно легко разъединить элементы.

Экологичная усадьба: Грамотное обустройство канализационной системы требует специальных знаний, точных расчетов и понимания особенностей проектируемой конструкции. «Необязательных» элементов в такой системе не бывает. Тем не менее, довольно часто можно слышать от горе-специалистов, что фановая труба – лишняя часть конструкции. Разберемся, для чего нужен этот элемент и можно ли без него обойтись.

Грамотное обустройство канализационной системы требует специальных знаний, точных расчетов и понимания особенностей проектируемой конструкции. «Необязательных» элементов в такой системе не бывает. Тем не менее, довольно часто можно слышать от горе-специалистов, что фановая труба – лишняя часть конструкции. Разберемся, для чего нужен этот элемент и можно ли без него обойтись.

Фановой трубой называется отрезок канализационного трубопровода, отходящий от стояка и заканчивающийся вне дома, на открытом воздухе. Чаще всего такой элемент выводится через кровлю и поднимается над крышей. Основная роль фановой трубы – поддержание нормального давления в канализационной системе, что очень важно.

Все сантехнические приборы оснащены гидрозатвором, который располагается внутри сифона. Так называется конструкция, удерживающая внутри себя некоторое количество воды. Она становится своеобразным замком, препятствующим газам из канализации проникать внутрь помещения. Если сифон нормально работает, неприятных запахов в комнате нет. Но в ряде случаев гидрозатвор может быть сорван. Так происходит, когда давление в канализационной системе резко уменьшается, и вода из сифона буквально высасывается.

Наиболее частая причина такого явления – массовый сброс стоков. Одновременное появление в канализационной системе большого количества сбрасываемой жидкости приводит к резкому падению давления и, как следствие, срыву гидрозатворов сантехнического оборудования. Фановая труба или трубы, если протяженность канализации велика, сообщаются с атмосферой, чем стабильно нормализуют давление.

Таким образом, монтаж фановой трубы необходим, если разовый сток всех установленных в доме сантехнических приборов может перекрыть сечение канализационной трубы. Нужно знать, что для унитаза всегда используется 110 мм фановый стояк. Это объясняется тем, что на слив монтируется обычно 70 мм труба, редко больше, поэтому при смыве одного унитаза сток не будет перекрыт. От ванны обычно отходит труба диаметром 50 мм, поскольку проходное отверстие использующегося здесь сифона всегда меньших размеров. Разовые стоки остальных сантехнических приборов намного меньше.

Чтобы определить общее максимальное значение, их нужно сложить. Практика показывает, что в одноэтажных небольших домах при наличии не более одного санузла разовый сток вряд ли перекроет сечение канализационной трубы. Поэтому возможен монтаж системы без фанового стояка. СНиПами оговорено, когда обустройство канализации без фановой трубы запрещено. Она обязательно должна присутствовать в домах с двумя или больше жилыми этажами, каждый из которых оснащен водопроводом и канализацией. Фановый стояк устанавливается в обязательном порядке, если около дома расположена автономная канализационная система.

Если жилье оборудовано стояками диаметром 50 мм, если в здании есть бассейн или любая другая конструкция, выдающая большой объем разовых стоков. Кроме стабилизации давления в системе фановая труба выполняет еще одну роль. Она вентилирует канализацию, удаляя неприятные запахи. По этой причине она должна заканчиваться в таком месте, откуда канализационные газы могут быть легко удалены в атмосферу.

Чаще всего труба выводится на крышу и заканчивается на высоте порядка 0,3-0,5 м от уровня конька кровли. Очень важно, чтобы диаметр фанового стояка совпадал или был несколько больше, чем сечение канализационного. Только в таком случае система будет работать эффективно.

Согласно СНиПам, фановый трубопровод должен прокладываться только в теплом помещении. Если это невозможно, проводится качественное утепление, иначе в холодное время произойдет промерзание трубы, что приведет к ухудшению работы системы. Кроме того, верхняя часть элемента уже в первый же год функционирования в таких условиях покроется неприятным налетом. Впоследствии его количество будет только увеличиваться, что приведет к порче детали.

Специалисты рекомендуют выводить фановую трубу по возможности максимально близко к коньку, что позволит уберечь ее от снеговых сходов. Всевозможные повороты крайне нежелательны. Стояки должны быть максимально прямые, чтобы не создавалось ненужное противодействие воздушным потокам. Для многоэтажных построек с длинными внутренними горизонтальными разводками потребуется монтаж нескольких фановых стояков. Их точное количество уточнят проектировщики.

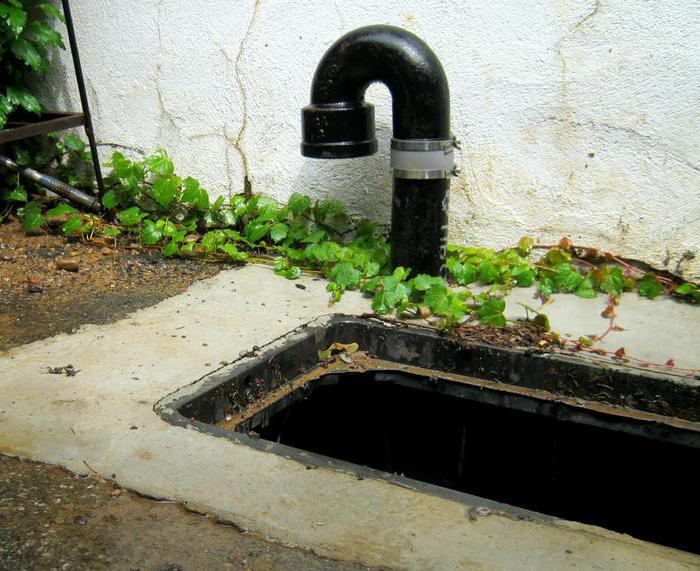

В зданиях, где канализационные стоки поступают в автономную систему биоочистки, обязательно монтируется фановая труба. Это объясняется тем, что аэробным микроорганизмам, присутствующим в системе, жизненно необходим кислород. Его доступ обеспечивается, в том числе, и обустройством эффективной вентиляции.

Фановый стояк может быть металлическим или пластиковым. В первом случае для его изготовления берется чугунная канализационная труба нужной длины. Такой вариант используется для систем из металла. Фановый стояк может быть выполнен и из пластиковой трубы, это наиболее распространенный вариант. Он может использоваться как для пластикового, так и для чугунного трубопровода.

Обустройство фанового стояка связано с определенными сложностями: выполнением вывода через стену или крышу, увеличением протяженности конструкции и т.д. Зато домовладелец может быть уверен в том, что давление в канализационной системе всегда будет нормальным, а срывы гидрозатвора сантехники ему не грозят. опубликовано Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта .

Меню:

Каждое многоэтажное здание оснащается собственной канализацией. Ее функция - отвод нечистот и прочих стоков в общегородскую магистраль или иное очистное сооружение. Чтобы не допустить распространения неприятных запахов внутрь помещений используют .

Это прибор, представляющий собой продолжение стояка, проводится через крышу наружу здания. Он отводит газы из и стабилизирует в нем показатель давления.

В этой статье вы узнаете много полезной информации об этом приборе и сможете ознакомиться с его фото.

Общие сведения

Масса нечистот, возникающих во время смыва стоков в систему, попадая в магистраль действуют как насос. Перед стоком показатель давления повышается, а после них снижается.

Если вентиляционный участок магистрали не предусмотрена в процессе использования возникает срыв гидрозатвора. Сквозь сливное отверстие сантехнических приборов выполняется подсос воздушной массы. Эффект способствует попаданию в здание газов.

Такая проблема бывает с устройствами со слабым гидрозатвором. Но иногда возможен срыв происходит сразу на нескольких участках. Он сопровождается характерными булькающими звуками, появляющимися в отверстиях для слива.

Если магистраль оснащена вентиляционным участком воздух попадает в магистраль абсолютно свободно.

Благодаря чему, показатель давления стабилизируется. Срыва гидрозатворов не происходит. Соответственно в помещение не проникает запах нечистот.

Нормы проектирования

Рассматриваемая конструкция - продолжение стояка. Поэтому она сооружается из таких же каналов. Их наиболее популярный показатель сечения - 110 мм. Сверху конструкции . Он нужен для недопущения проникновения дождя или снега в стояк. В общем виде основные нормы указаны в .

Чтобы правильно монтировать фановый канал следуйте таким правилам:

• показатель диаметра прибора выбирайте не меньше размера сечения стояка;
• деталь монтируют на крыше на высоте не меньше, чем тридцать сантиметров от конька;
• запрещено соединять вентилируемую с иными системами вентиляции в доме;
• деталь располагают вдали от окон;
• часть канала, проходящего через чердак, обязательно утепляют;
• категорически нельзя делать вывод конструкции под свес кровли, поскольку это приведет к ее поломке в зимний период.

Чтобы поставить фановый канал подготовьте его схему. Ниже вы сможете увидеть ее пример в общем виде.

Ознакомьтесь с участками схемы:

• A - сечение 100 мм (унитаз и биде);
• B - размер 50 мм (стиралка, раковина, ванна, душевая кабинка);
• C - сечение 50 мм (посудомоечная машинка и раковина).

Подготовить проект фановой конструкции можно своими силами. Чтобы справиться с задачей нужно обладать минимальными инженерными познаниями и внимательно изучить требования СНиП 2.04.01-85. Ниже поговорим более детально о том, что нужно учесть на этапе подготовке проекта.

Показатель уклона внутренней канализации, согласно СНиП 2.04.01-85, должен быть:

• для каналов с сечением 50 мм - три сантиметра на метр;
• для конструкций 85-100 мм - два сантиметра на метр.

Значение уклона для ответвлений размером до полутора метров равняется пятнадцати сантиметрам на один метр. Монтировать каналы нужно прямолинейно. Не должно быть уклона горизонтальной части. Менять направления каналов можно посредством специальных фасонных частей.

Для объединения нескольких стояков допускается использование одного фанового. Изменяйте направление каналов выше участка, на котором стоит последний подключенный к стояку сантехнический прибор.

Чтобы состыковать 2-3 канала применяйте . Его монтируют под углом от сорока пяти до ста тридцати пяти градусов. Менять направление канала нужно лишь посредством специального отвода, размещаемого под углом сто тридцать пять градусов.

Нижнюю часть фановой конструкции желательно размещать в теплом месте, а верхнюю в холодном. Это позволит сделать уровень тяги оптимальным.

Стоимость монтажа вентилируемого канала в многоэтажном доме зависит от множества факторов. В первую очередь от количества нужных материалов, их качества, и сложности выполнения монтажа. Установка фановой конструкции в среднем стоит 5-7 долларов США за один погонный метр. В стоимость выполнения работы может войти создание штроб, монтаж хомутов и демонтаж старых конструкций.

Фановые каналы могут нуждаться в прочистке, если в них попала грязь или атмосферные осадки. Не допустить это легко. Как мы уже писали выше, на часть конструкции на крыше нужно оснастить специальным грибком.

Ошибки при по монтаже и ремонт

Во время установки вентиляционных каналов неопытные мастера допускают ошибки. Обычно они связаны с желанием побыстрее выполнить работу.

Самые распространенные ошибки такие:

1. Вывод фанового канала не на кровле, а на чердаке. Со временем газы скопятся в большом объеме. Не находя выхода в атмосферу, они начнут проникать в другие помещения здания.
2. Монтаж прибора с наружной стороны несущих стен. Это приведет к образованию конденсата, и последующим неприятностям.
3. Применение декоративного грибка на верхней части канала приводит к снижению показателя тяги. В результате прибор не выполняет своей функции. Это приводит к распространению газов внутри здания.

Ремонт фановых конструкций часто связан с заменой старых на новые . Данную процедуру желательно выполнять под руководством опытного специалиста. достаточно тяжелые. При этом они характеризуются хрупкой структурой. Неосторожное обращение с ними придет их поломке. Работать с нужно предельно внимательно. Иначе можно нанести урон каким-либо элементам констуркции и собственному организму.

Если нужно заменить фановые каналы в многоэтажном здании на первом этаже, выбирайте только качественные изделия на замену. Важно, чтобы новые полимерные конструкции выдерживали существующие в системе давление.

Для проведения ремонтных работ нужен различный инструмент. Необходима дрель, болгарка и кувалда. Для решения задачи также может понадобиться и другой инструментарий. Поскольку замена чугунных изделий достаточно сложная и трудоемкая операция. После выполнения демонтажа старых каналов, монтируйте новые. Как это сделать вы уже знаете.

Нужна ли фановая труба в одноэтажном доме?

Все многоэтажные сооружения должны оснащаться фановыми каналами. Без них решить проблему распространения газов невозможно. Иногда использование этого элемента актуально и для частных домов.

Если в здании находится есть несколько сантехнических узлов, используемых одновременно. Если стояк обладает сечением пятьдесят миллиметров, даже малая масса стоков способна сорвать гидрозатвор. Поэтому в данной ситуации также нужен фановай канал. Если в на участке частного домика септик размещен недалеко от здания, нужно оборудовать его рассматриваемым приборов для вентилирования.

Чтобы быстро подключить стиралку к системе отвода стоков поставьте отдельный сифон с каналом для нее. Вентилирование стояка потребуется, если магистраль сооружена некорректно.

Обратный клапан

Чтобы обеспечить ток жидкости в одном направлении есть устройство, называемое обратным . Самые популярные каналы для канализационных контуров обладают сечением 110, и 50 мм. Поэтому и рассматриваемая деталь имеет такие же размеры.

Компонент ставят на участке стыка каналов или делают врезку резьбовым стыком. Есть модели, где в качестве элемента, перекрывающего ток жидкости применяется «тарелка». Данный компонент находится внутри прибора.

На него воздействует давление с нужной стороны, и он открывается. Если нечистоты начинают двигаться в противоположном направлении, рассматриваемый компонент блокирует их.

Шаровые модели более популярные.

Работают они по схожему принципу. Но вместо «тарелки» они оснащены шаровым элементом. Данные изделия характеризуются больше надежностью.

Существуют детали фланцевого и муфтового типа. Каждое из них имеет свои особенности. Детали первого типа созданы для магистралей, установленных как горизонтально, так и вертикально. Приборы второго вида ставятся лишь на вертикальные каналы.

Для обустройства унитазов применяют клапаны с показателем сечения 110 мм. На внутреннюю магистраль монтируют изделия с размером сечения 50 мм.

Обратные клапаны делают из:

• чугуна;
• пластика;
• стали.

Выбирать прибор нужно исходя из . Если они , то и устройство должно быть изготовленным из пластика.

Монтаж рассматриваемых деталей осуществляют по-разному. Модели, обладающие значительным показателем пропускной способности, ставят на общих магистралях. Они могут применены для оснащения маленьких частных домов. Для установки в квартире многоэтажных зданий они не рекомендуются.

Установка прибора на все точки слива снижает возможность возникновения аварий. Это важно для тех домовладельцев, которые живут на первых двух этажах многоэтажных зданий. Ведь именно у них риску возникновения аварии самый большой. Чтобы Более детально ознакомиться с устройством обратного клапана и методикой его монтажа прочитайте эту статью.

Не все знают, зачем для канализационной системы нужен выход на крышу. На самом деле, фановый стояк является важной частью этой системы и при недостаточном внимании к его установке результат может быть неприятным. В статье подробно рассматривается, что из себя представляет фановый стояк канализации в частном доме без выхода на крышу или выведенный через кровлю (что делается чаще) и для чего он нужен. Разобравшись в этом вопросе, можно будет выбрать для установки наиболее качественный и надёжный вариант.

Источник www.remontnik.ru

Что это такое

Когда строят частный дом, необходимо подвести к нему различные коммуникации. Одной из них является канализация. На первый взгляд можно подумать, что для неё достаточно оборудовать только канализационный сток. На самом деле этого недостаточно.

Для того, чтобы пояснить назначение фанового стояка нужно вспомнить о том, как происходит слив в унитазе более подробно. После того, как сливаются нечистоты, следом туда попадает определённое количество воды. Часть её остаётся в унитазе. Она фактически является гидрозатвором, роль которого, в частности, состоит в том, чтобы неприятный запах от стоков не попадал в жилые помещения. Важно понимать, что этот защитный слой воды находится внутри унитаза.

Если в доме установлено несколько таких сантехнических приборов, то в каждом из них, который не используется в данный момент, есть такой гидрозатвор.

Когда в одном из унитазов происходит слив, то в течение небольшого отрезка времени сразу после вытекания нечистот и слитой воды здесь понижается давление. Поскольку все остальные соединены с этой трубой, в них нарушаются гидрозатворы и неприятный запах проникает в помещения.

Источник profidom.com.ua

Важно отметить, что такая ситуация существует не только по отношению к унитазам, а ко всем стокам, которые подсоединены к канализации. Например, речь может идти о гидрозатворе в ванной или в мойке, если они подключены указанным образом.

Этой ситуации можно было бы избежать, если бы у трубы был дополнительный выход, через который в нее мог свободно поступать воздух. При этом низкое давление в месте слива не возникало бы и гидрозатворы нигде не были бы нарушены.

Через подобную трубу также могли бы выходить запахи из канализации. Фановый стояк – это труба, выполняющая указанные функции, которая соединена с канализационной системой дома и выведена за его пределы.

Насколько это необходимо. На самом деле, рассматриваемая система активно применяется в многоквартирных домах. В канализационной системе сток из квартир происходит в вертикальную трубу.

Источник ar.decorexpro.com

Нижний конец её подсоединён к системе стока, а верхний выведен на кровлю и фактически выполняет функцию фанового стояка.

Технические требования

Для выходной трубы не предусмотрено каких-либо нормативных требований, определяющих диаметр. Обычно для этой цели в многоквартирных домах используют трубу, аналогичную канализационной.

Предположим, в частном доме для стока из мойки применяется труба диаметром в 5 см, отверстие сливного бачка составляет 7 см, труба из унитаза равна 10 см. В этом случае для фанового стояка может использоваться фановая труба на крыше диаметром 10 см.

Практика подтверждает, что такой трубы достаточно для обеспечения постоянного давления в системе стока и для проведения в ней вентиляции. Если речь идёт об одноэтажном частном доме, в котором установлен только один унитаз, то здесь можно обойтись без установки фанового стояка.

Источник gardeneer.me

Это связано с тем, что слив в этом случае не сможет создать достаточно сильного понижения давления, чтобы можно было ощутить неприятные последствия.

Однако в некоторых случаях фановые стояки на кровле необходимы:

Если в доме есть хотя бы две квартиры с полностью оборудованными системами канализации при условии, что они подсоединены в общую сеть.

Выход канализации на крышу для вентиляции стояка требуется в доме, где имеется больше двух этажей .

При наличии оборудованной горизонтальной канализационной разводки при условии подключения к ней трёх или большего количества сантехнических приборов.

Источник teplogidromash.ru

Также необходимо предусмотреть:

Хотя обычно стояки канализации имеют диаметр в 10 см, однако, иногда встречаются ситуации, когда для этого применяется труба диаметром 5 см . Тогда вывод фановой трубы на крышу является обязательным .

Если в доме предусмотрен бассейн , сбрасывающий воду в канализационную систему , использование рассматриваемой конструкции также необходимо . Это связано с тем, что в такой ситуации возможен сброс большого количества воды.

Фановый стояк, выход на кровлю нужны в тех случаях, когда сток происходит в частные септики, расположенные рядом с домом .

Если дом одноэтажный , но ванная и унитаз расположены на разных уровнях, а сток происходит в одну трубу .

Источник forumhouse.ru

На нашем сайте представлено 183 поселка с . Вы можете самостоятельно подобрать для себя оптимальный вариант, воспользовавшись фильтрами и установить желаемую удаленность от МКАД, наличие коммуникаций и инфраструктуры, площадь, стоимость за сотку. Или воспользуйтесь формой заявки на подбор и представители выставки «Малоэтажная страна» сделают предложение, исходя из Ваших пожеланий.

Проведение монтажа

При монтаже стояка важно обращать внимание на некоторые моменты:

Не нужно занижать диаметр выходной трубы. Если она будет слишком узкая, то её толщины может не хватить для качественной работы. Труба диаметром 100 мм подойдёт для этой цели в наибольшей степени.

Горизонтальная часть канализационной системы не должна располагаться на одном уровне . В этом случае существует риск образования водяных или воздушных пробок. Рекомендуется, чтобы труба устанавливалась со слабым уклоном . Обычно считается достаточным использовать для этого наклон в два сантиметра на метр длины.

Иногда при установке системы делают вывод стояка не на крышу, а на чердак . Этого делать категорически не рекомендуется. От воздействия выходящего воздуха слой теплоизоляции крыши может напитаться влагой. Ещё одним последствием может стать загнивание стропил.

При установке трубы на крышу, на её отверстие иногда устанавливают дефлектор . Он защитит от попадания осадков и случайного мусора. Дополнительно его влияние в ветреную погоду выразится в увеличении тяги . Но есть и другое мнение. Считается, что это или другое дополнительное устройство, установленное над отверстием трубы, способствует образованию конденсата , что в зимнюю морозную погоду приведёт к обледенению трубы изнутри. В результате она будет частично закупорена и может перестать выполнять свои функции.

Источник allremont59.ru

При проведении монтажа нужно учесть:

Не рекомендуется трубу фанового стояка сдвигать в сторону от вертикального канализационного стока. Если по каким-либо причинам это сделать затруднительно, то переходное соединение лучше выполнить с помощью гофрированных труб.

Считается, что высота трубы над крышей должна составлять 50 см . Выход на крыше рекомендуется располагать на расстоянии не менее 4 метров от балконов или окон.

Надёжность системы будет выше, если установить обратный клапан. Он устанавливается в там, где происходит сток в общую канализационную трубу. Его действие заключается в том, что стоки из квартиры или дома наружу проходят свободно , а в обратном направлении газы и жидкости вообще не проникают.

Видео описание

Видеоролик с подробным рассказом о том, что такое фановая труба, как работает, как ее сделать, как не допустить запахов канализации и избежать ошибок:

На нашем сайте Вы можете найти контакты строительных компаний, которые владеют , оказывают . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Обязательно ли выводить на крышу

Иногда в многоквартирных домах жильцы верхнего этажа самостоятельно демонтируют трубу стояка, ведущую вверх.

Источник ufa-santehnik.ru

Мотивацией такого решения является недостаточное знание принципов работы канализации и представление о фановом стояке как о чём-то лишнем и ненужном. Вскоре после этого на верхних этажах появляется устойчивый запах из канализационной трубы.

Поправить ситуацию можно. При этом нет необходимости ставить фановые трубы на кровле. Достаточно присоединить к ней специальный клапан. Он не будет выпускать воздух наружу, но при образовании зоны низкого давления впустит внутрь воздух, что предотвратит нарушение гидрозатворов.

Такой стояк нет необходимости выводить на крышу. Устанавливать клапан нужно в верхней части системы канализационных труб. Хотя это удобно (нет необходимости оборудовать трубу, проходящую через крышу), но такое устройство не обладает высокой надёжностью.

Вакуумный клапан для установки в верхней части канализационных труб Источник drive2.ru

Для монтажа фанового стояка стоит обратить внимание на следующее:

При выведении трубы на крышу нужно закрыть отверстие решёткой . Это необходимо для защиты от птиц.

Иногда при работе этой системы раздаётся негромкий неприятный шум . Для того, чтобы от него избавиться, нужно будет обернуть трубу шумоизоляционным покрытием.

Не всегда есть возможность вывести на крышу фановую трубу от каждой канализационной системы. В этом случае можно предусмотреть одну трубу на несколько стояков .

Источник td-intech.ru

Установка фанового стояка

Для этого могут использоваться пластиковые или чугунные трубы. Существуют несколько вариантов их прокладки. Она может быть прямая, косая или с горизонтальным участком. Первый из этих вариантов считается наиболее эффективным, но он не во всех случаях может быть реализован. Менее подходящим является расположение фановой трубы под углом.

Варианты прокладки фанового стояка, материал труб и выходные отверстия различаются Источник sovet-ingenera.com

Если не удаётся провести установки предыдущими способами, то тогда придётся воспользоваться монтажом, где будет использован горизонтальный участок трубы. Его прокладывают в пределах чердака от той точки, где будет возможно установить вертикальную трубу.

Выход фановой трубы на крышу выполняется одним из следующих способов:

Его можно сделать в виде трубы на кровле .

Иногда его делают через стену под скосом крыши.

Иногда бывает, что выходное отверстие находится внутри чердачного помещения.

Последний вариант является менее качественным. При этом через трубу выходит влага, которая может привести к образованию конденсата и гниению крыши. Кроме того, через трубу распространяются запахи, присущие канализации. Когда она расположена на крыше, то такое воздействие сведено к минимуму.

Второй вариант считается уязвимым для обледенения.

Источник dretun.ru

На чердаке можно оборудовать выход из стояка только если там установить специальный клапан, который воздух может пропускать только внутрь, но не наружу.

Видео описание

Рассказ о фановом стояке для вентиляции септика, смотрите в следующем видео:

Заключение

Использование фановых стояков является обязательным, кроме как в одноэтажном частном доме для одной семьи. Если об этом не позаботиться, в квартире постоянно будут появляться неприятные запахи. Правильно выбранная система для установки фанового стояка позволит окончательно решить эту проблему.
