Современные стеклопакеты обеспечивают комфортный микроклимат в помещении. Однако они также нуждаются в периодических регулировках. Так, предусмотрена возможность настройки степени прижатия полотна к раме в зависимости от сезона, о которой мало кто знает. Сделать это не сложно своими руками с помощью ключа-шестигранника, отвёртки или вручную в зависимости от вида запорных устройств.

Зачем регулировать

Разные режимы нужны по одной простой причине – смена времён года. Соответственно, происходит периодическое падение или повышение температуры. Возможность закрывать окна более плотно (или, наоборот, менее плотно) увеличивает доступ свежего воздуха в комнату в летний период и уменьшает отток тепла наружу зимой.

Если окно будет постоянно эксплуатироваться в «зимнем» режиме, то это приведёт к быстрому износу уплотнителя из-за постоянно высокого прижимного давления на него. Если оставить летний режим на холодный период, то в комнате будут сквозняки и значительные потери тепла. Как правило, при монтаже окна выставляются в нейтральном режиме (весна/осень), а при смене сезона (то есть 2 раза в год) рекомендуется проводить соответствующие настройки.

Проверка герметичности

Готовить пластиковые окна к зиме нужно до наступления первых заморозков. Необходимо провести профилактический осмотр и проверить герметичность следующими способами:

Типы регулировочных механизмов

Регулировка степени прижатия створки к раме производится с помощью запорных механизмов (цапф), расположенных на боковых и верхних торцах створок. Внешний вид, количество и место расположения этих устройств может различаться в зависимости от производителя и ценовой категории стеклопакета.

К самым распространённым относятся:

• Круглые. На таких цапфах есть какая-то отметка (чёрточка, риск, точка, звёздочка). Если она направлена в сторону помещения, то окно выставлено на «зимний» режим, на улицу – «летний», вверх – «нейтральный».
• Овальные. Вертикальное положение – «лето», горизонтально – «зима», по диагонали – стандартная «нейтраль».
• Эксцентрики под ключ. Смещение в комнату – «зимний» режим, наружу – «летний», строго посередине – «нейтральный».

Пластиковые окна спасают от уличного шума, обеспечивают комфортную температуру воздуха квартиры, частного дома. Однако после установки они требуют периодического обслуживания. Настройка запорных механизмов нужна каждое межсезонье – только тогда стеклопакеты будут выполнять поставленную перед ними задачу. Сегодняшняя статья расскажет, как перевести окна в зимний режим, для чего это нужно, когда выполняются подобные действия. Попутно стоит понять особенности запорных механизмов, устройство, некоторые нюансы функционирования. Помогут нам фото- и видеоинструкции, подробно объясняющие алгоритм выполняемых действий.

Межсезонная регулировка запорных механизмов створки окна необходима для его правильной работы

Что означает «летний» и «зимний» режим пластиковых окон

Сразу оговоримся, что при недостатке знаний и опыта наша редакция рекомендует обратиться к профессионалам своего дела. Ну а для тех, кто всё же хочет самостоятельно заняться этим вопросом - небольшая справка.

Современные пластиковые окна регулируются по силе прижима створок в трех режимах:

• летний – створка окна прижимается слабо. Это обеспечивает циркуляцию воздуха в помещении, реализовывая режим проветривания. Износ уплотнительных резинок минимальный;
• зимний режим на пластиковых окнах обеспечивает плотный прижим. Циркуляция воздуха отсутствует, что обеспечивает сохранение тепла в жилище. Нагрузка на уплотнительные резинки максимальная;
• стандарт – среднее положение эксцентриков (цапф). Чаще установщики оставляют запорные механизмы в этом положении. Разница только в том, что дорожащие своей репутацией профессионалы показывают хозяину, как перевести стеклопакеты в зимний или летний режим, а нерадивые (коих, к сожалению, большинство), не утруждают себя объяснениями. Стандартный режим предназначен для межсезонья.

Для этой цели можно вызвать мастера, но лучше выполнить все работы самостоятельно. Хочешь сделать хорошо – сделай это сам

Для чего переключаются режимы пластиковых окон

Достаточно 2-3 года не переключать режим «зима-лето» на пластиковых окнах, чтобы после, даже при правильных регулировках начало поддувать из-под подоконника или балконной двери. Рассмотрим проблемы, возникающие при неверных настройках.

Первое – это нарушение микроклимата помещения. Излишняя влажность способствует возникновению конденсата на рамах, стеклопакетах и стенах, который приводит к появлению плесени. «Летние» настройки в зимний период приводят к теплопотерям, возникает необходимость дополнительного обогрева. Результат – повышенные счета за газ или электроэнергию.

Этот узел лучше не трогать при регулировке, если нет опыта подобных работ

Важно! Использование зимнего положения пластиковых окон в теплое время года приведет к быстрому износу уплотнителей. Результат – бесполезность любых последующих регулировок. Выход – замена уплотнительных резинок, стоящих недешево.

Переключение режимов пластиковых окон: достоинства и недостатки

Недостатки регулировки окон могут возникать только при неправильных действиях домашнего мастера. Если все выполнено верно, переключение режимов принесет только пользу. Разберемся, в каких случаях оно оправданно.

Цапфы (эксцентрики) могут быть разнообразными, но настройки их идентичны

Своевременное переключение продлит срок службы окон, даже если какое-то время эти действия не производились. Сквозняки зимой или попадание пыли летом по причине износа уплотнителей лечатся переводом фурнитуры на зимний режим. Пусть ненадолго, но на год-два ремонт будет отсрочен. Провисание петель устраняется тем же способом. Замена фурнитуры – это уже крайняя мера.

Полезно знать! Неправильно выставленные режимы могут стать причиной заклинивания окна или двери отдельно в положении проветривания или совместно с открытием.

Определение возможности изменения сезонных режимов пластиковых окон

Не все модели пластиковых окон имеют возможность изменения режимов. Чтобы понять, присутствует ли она на Ваших стеклопакетах, нужно взглянуть на запорную арматуру. Эксцентрик, находящийся посередине, может быть овальной формы или по центру у него будет отверстие под звездочку или шестигранник. Это и говорит о наличии зимнего режима на пластиковых окнах. Фото, представленные ниже, помогут читателю разобраться с этим вопросом.

Алгоритм действий при регулировке окон с различными цапфами идентичен, а вот их положение может отличаться. Попробуем подробно разобраться с видами эксцентриков.

Формы эксцентриков и нюансы перевода режимов

Овальная цапфа после монтажа чаще расположена по диагонали – это стандартное положение, среднее между зимой и летом. Горизонтальное положение говорит о зимнем, а вертикальное – о летнем режиме.

Если эксцентрик запорной арматуры круглый (под шестигранник), то положения его следующие. Выдвинут в сторону улицы – зима, расположен по центру – стандарт, утоплен в сторону квартиры –лето.

Третий вариант – круглая цапфа под шестигранник, которая не двигается при повороте. В этом случае на ней расположена риска, которая указывает на правильное положение. Чтобы было проще понять, предлагаем к просмотру картинки, как перевести окна в зимний режим.

Некоторые эксцентрики поворачиваются руками без помощи инструмента
Эсцентрик под шестигранник – обращаем внимание на риску или маркер
Наиболее распространенные эксцентрики – режим определяется так – более толстая от центра сторона внутрь – зима, наоборот – лето
Это стандартное положение. Устанавливается с завода-изготовителя и редко меняется установщиками

Как перевести окна в зимний режим: подготовка стеклопакетов

Перед тем, как поставить пластиковые окна на зимний режим, следует произвести подготовительные работы. Первое, что следует сделать, это снять смазку с узлов запорного механизма ветошью, чтобы вместе с ней при регулировке не попало внутрь грязи и пыли. После всех произведенных работ механизм снова смазывается.

Здесь обработка уплотнителя силиконовым гелем, но лучше использовать спрей

Очень важно! Резиновый уплотнитель рамы перед холодами следует обработать. Можно это сделать при помощи смазки (на основе силикона или глицерина), но лучше использовать силиконовый спрей, который продается во всех хозяйственных и автомобильных магазинах.

Как и когда переводятся пластиковые окна на зимний режим

Специалисты рекомендуют переводить запорные механизмы с лета на зиму только в крайних случаях, когда сквозняки становятся чувствительными. Однако это подходит только для теплых климатических зон России. Оптимальным будет переключение при начале отопительного сезона.

Указывать на необходимость регулировки может и запотевший стеклопакет или небольшое появление на нем изнутри льда.

Последствия неправильной регулировки створок со стеклопакетами

Полезная информация! Перед тем, как переключить окна на зимний режим, следует внимательно осмотреть резиновый уплотнитель. Возможно, регулировка фурнитуры створки правильная, а уплотнитель потрескался или порвался. В этом случае нужно обязательно его заменить. На одну зиму можно приобрести дешевые уплотнители, но больше сезона они не проходят.

Другие параметры регулировки оконных рам из пластика

Разобравшись, как перевести окна на зимний режим шестигранником, отверткой или плоскогубцами, можно переходить к остальной регулировке. Ведь со временем раму может повести,и одна сторона будет прилегать плотнее другой, что недопустимо. Это создает нагрузку на оконную фурнитуру и способствует появлению сквозняков.

Различные регулировки створки, которые можно выполнить своими руками

Регулировка створки по вертикали и горизонтали осуществляется с нижней петли. Снимаем защитную накладку из пластика и находим винт с отверстием под шестигранник, расположенный сверху. При повороте винта по часовой стрелке, рама начнет приподниматься. Поворачивая против часовой стрелки, опускаем стеклопакет. Для того, чтобы отодвинуть створку от рамы или наоборот установить ближе, используем винт, расположенный сбоку в нижней части петли.

Важно! Если все регулировки выполнены правильно, а проблемы сквозняков не исчезли, это говорит об износе уплотнителей, заводском браке рамы или неправильной установке створок. Проверяем уплотнительные резинки, и если они в норме, обращаемся с претензией к установщику. Вот почему важно выполнить настройки в первый год эксплуатации – остается возможность гарантийного ремонта, а иногда и замены.

Перевод пластиковых окон в зимний режим: видео и фото инструкции

Начнем этот раздел с фото инструкции, как перевести окна в зимний режим:

Иллюстрация	Выполняемое действие
	Открыв створку, находим на торцевой части эксцентрики. На стандартном окне их три. На фото показано летнее положение цапфы (маркер расположен ближе к уличной стороне). Его нам и нужно переместить в противоположное направление, в сторону квартиры.

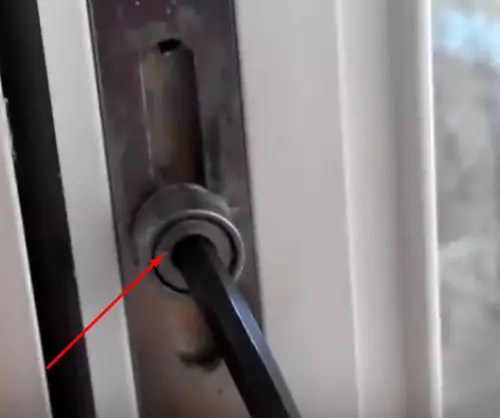

	Для работы нужен шестигранник, подходящий по размеру. Чаще используется инструмент на 4 или 6 мм. Но лучше, если под рукой будет набор шестигранников разных размеров (для регулировки створки по вертикали и горизонтали нужен тонкий инструмент).
	Подобрав нужный ключ, начинаем проворачивать цапфу. На фото зафиксирован момент установки положения «стандарт».
	Провернув эксцентрик дальше, останавливаемся в положении «зима». Те же действия производим с другими эксцентриками. После можно проверить плотность прилегания створки к раме.

Но фото инструкция – это одно, а видеоролик для понимания будет удобнее. А значит стоит посмотреть недлинное, но весьма познавательное видео как перевести окна на зимний режим:

Надеемся, что после просмотра видеоролика вопрос, как перевести евроокна в зимний режим перестал быть актуальным.

Подведем итоги

Независимо от конструкции оконной пластиковой рамы, настройку произвести несложно. Главное – соблюдать некоторые правила, о которых сегодня говорилось. Если же стеклопакеты установлены недавно и находятся на гарантийном обслуживании, лучше всего вызвать мастеров из фирмы, которая их монтировала. Такое обслуживание выполняется бесплатно. Однако не стоит надеяться на то, что выполнены настройки будут идеально на 100%. Будьте готовы к самостоятельной доводке. Но основные регулировки они выполнят, что избавит домашнего мастера от лишней работы.

Впоследствии, отрегулировав даже одну створку, можно выполнять такие работы полностью самостоятельно.

Если резиновые уплотнители потрескались или порвались, их следует поменять

Надеемся, что читатель нашел информацию в статье, ради которой выходил на наш ресурс. Если интересуют другие темы по строительству или ремонту, предлагаем просмотреть другие статьи нашего ресурса. Обещаем, что читатель найдет много интересной и полезной информации. Если остались вопросы, будем рады ответить на них в комментариях ниже.

А напоследок еще одно короткое видео по сегодняшней теме:

И перевод пластиковых окон в зимний режим позволит сократить потери тепла из дома. Выполнить эту операцию можно самостоятельно. Перевод в зимний режим окон не требует большого количества инструментов и особых навыков. В нашей статье подробно описывается последовательность действий, понятных даже для людей, не обладающих техническими навыками.

Что такое зимний режим в окнах?

Современные пластиковые окна имеют несколько функций, позволяющих контролировать и регулировать микроклимат в жилом помещении. Не всегда производители и продавцы информируют покупателей о наличии данный возможностей пластиковых окон. Самостоятельное изучение их характеристик и внимательный осмотр рам позволит выявить наличие эксцентрика, который является регулятором прилегания оконных створок к раме.

Большинство квартир оборудованы пластиковыми окнами. И действительно, они удобны в эксплуатации, долговечны, имеют различные размеры и могут быть различной степени утепления. Однако для правильного выбора такого окна потребуется грамотно произвести замеры. поможет правильно выполнить соответствующие замеры самостоятельно.

Режимы пластиковых окон

Существует три режима, различающиеся положением створок и характеризующихся поддержанием разной температуры:

• летний — такой режим рекомендуется устанавливать на рамах весной и до наступления осени. Неплотное прилегание створок к раме позволяет обеспечивать достаточное поступление воздуха в комнаты;
• зимний, который ставится с наступлением холодов. Плотное прилегание к раме дает возможность сделать минимальными потери тепла из помещения;
• стандартное положение характеризуется средним положением эксцентрика, который регулирует степень прилегания створок к раме. Его можно оставлять на весь год ввиду наиболее оптимального поступления воздуха в помещение.

Ввиду деформаций частей изделия под воздействием температуры и влажности коррекция прилегания позволит снизить степень износа деталей окон.

Когда следует устанавливать зимний режим

Поводом для перемены режима в пластиковом окне можно считать наступление холодов.

Однако следующие ситуации также следует отнести к причинам, по которым рекомендуется перевести окна в зимний режим:

• поддувает из окна. Летом такое поддувание влечет за собой чрезмерное попадание в квартиру пыли, а зимой — снижение общей температуры в квартире;
• провисание створки. Этот дефект может быть устранен путем замены фурнитуры либо подтягиванием петель. Поможет также более плотное примыкание створки к оконной раме, то есть зимний режим;
• плохое закрывание либо открывание окна. Это может стать следствием неправильно установленного режима окна.

Перечисленные причины следует считать достаточным поводом для перевода окна в зимний режим. Процесс установки такого режима описывается в следующей главе. Правильно выполнение перечисленных действий позволит надолго сохранить нормальное функционирование окон, обеспечит тепло и уют в доме.

Переводим окна в зимний режим

Часто владельцы пластиковых окон вызывают сотрудника компании, в которой эти окна покупались, для выполнения перевода их в определенный режим. Однако если правильно осуществить необходимые действия, то можно самостоятельно установить необходимый режим окна.

Последовательность действий

Перед переводом следует определить местоположение цапф. Число эксцентриков зависит от размеров створок и окон. Следует найти все, поскольку при переходе в определенный режим необходимо отрегулировать каждую из них.

Обычно их три штуки с той стороны, где расположена ручка, и одна с противоположной, где петли и навесы.

• перед началом воздействия следует тщательно очистить всю фурнитуру. Это убережет ее от механических повреждений, обеспечит безупречное функционирование и дальше;
• нанести смазку, еще раз вытереть. Это действие позволит осуществить перевод более аккуратно. Предупреждение вероятной поломки механизма окна гарантирует получение ожидаемого результата: поддувание, попадание пыли в помещение;
• после перевода в нужный режим можно повторно смазать механизм;
• внимательно рассмотреть эксцентрики. Следует найти все отметки, которые отмечают режимы. Это обычно полоска и положение цапфы относительно линии горизонта;
• теперь следует провести непосредственно перевод в нужный режим. Для этого может быть использован шестигранник либо плоскогубцы. Эксцентрик овальной формы удобнее перемещать с помощью плоскогубцев.

После окончания манипуляций можно проверить степень проникновения в помещение воздуха следующим образом. Поместить тонкий листок бумаги между створками закрытого окна. Если он будет вибрировать или вылетать из него — значит, окно стоит в летнем режиме.

Необходимо помнить, что у некоторых производителей пластиковых окон эксцентрики утоплены в створку. Перед проведением манипуляций по переводу режима следует предварительно ее вытянуть.

После окончания перевода в нужный режим — установить в первоначальный режим. Выполнять такое действие удобнее всего плоскогубцами.

Зимний режим обычно отмечается плоской черточкой, которая повернута внутрь помещения. Если же цапфа овальной формы, то черточка или точка должна располагаться горизонтально. Это общее требование ко всем видам пластиковых окон, которые имеют функцию перевода в разные режимы.

Некоторые виды фурнитуры, встроенные в раму, позволяют делать настройку режимов на летний и зимний. Их называют цапфа или эксцентрик. Спрос на окна из пластика, с регулируемыми устройствами, возрастает с каждым годом.

Режимы регулировок

Возможность корректировать приток воздуха в помещение, с помощью изменения положения цапфы. Настройка делается в соответствии с нанесенными отметками. Против каждой имеется надпись, несущая следующую информацию :

• Средний (стандартный) – создается естественная вентиляция при закрытом окне.
• Летний – наименьшее уплотнение между створкой и каркасом.
• Зимний режим – плотное прижатие к раме.

Как определить функциональность?

Выбирая конструкцию, осматривают торцевую сторону створки, со стороны ручки замка. На ней должна быть встроена фурнитура в виде выпуклого шестигранника, округлости или овала. Это цапфа или эксцентрик. С его помощью производится перевод из одного режима в другой.

Примечание: Покупая изделие, обратите внимание на наличие вспомогательного инструмента для регулировки, это ключ с наконечником, соответствующий форме эксцентрика. Он должен входить в комплект.

Технические характеристики окна

При высоких температурах эластичный уплотнитель начинает расширяться. Если не сменить зимний режим, то материал выйдет из строя. Сезонная корректировка снижает износ крепежных деталей и оконного замка.

Цапфу устанавливают в ребро створки. Требования к устройству высокие. Металл подвергается механическому воздействию при регулировке, и не должен изменять заданные производителем габаритов в течение всего срока эксплуатации. Изделия, изготовленные из высокопрочной нержавеющей стали, делают их долговечными и выносливыми , они стоят дороже, но сохраняют технические характеристики длительное время. Поэтому производители ПВХ их устанавливают.

От качества фурнитуры, зависит герметичность резинового слоя. Правильная настройка препятствует возникновению трения между профилем.

Цапфы среднего класса стоят дешевле. Для их изготовления не используют высококачественную сталь, что приводит к быстрому износу металла.

Преимущество эксцентриков

Современные пластиковые окна сохраняют тепло, предотвращают возникновение сквозняков. Комната проветривается независимо от времени года. При качественной фурнитуре, продлевается срок эксплуатации окна без ремонта.

Виды и формы

Модификация зависит от производителя и технического задания на изготовление. На внешний вид эксцентрика влияют требования заказчика, выпускающих конструкции с механизмом поворота.

Вся устанавливаемая фурнитура различается по следующему типу:

• Бюджетный.
• Стандартный.
• Высшей категории. Эта продукция отличается своей функциональностью, качеством и сроком эксплуатации.

Цапфа изготавливается разных моделей, и имеет следующую форму:

• Овальная.
• Округлая.
• Шестигранник.

Ее устанавливают в боковую плоскость, со стороны замка. Усовершенствованная технология изготовления и высококачественная стал ь, позволяет производить изделия высшего класса. Они дороже, но затраты на них будут оправданы.

Перевод устройства на другой режим

Воздух, поступающий сквозь боковые грани, создает дискомфорт. Переведите цапфы в положение, соответствующее времени года, а именно:

• «Зима». Уплотнитель, выдвигаясь, прижимая оконную створку к раме. В таком положении он изнашивается с большей интенсивностью.
• «Лето». Уплотнитель, возвращаясь в исходное положение, создает просвет для прохождения воздуха.

Как правильно отрегулировать окно?

Причины, при которых советуют произвести настройку:

• Оконная створка провисает.
• Плохо открывается или закрывается.
• Пыль проникает в помещение.
• Дует холодный воздух в щели проемов.
• Ручка замка поворачивается с большим усилием руки.
• Дом дал усадку.

Перевод фурнитуры

Способ регулировки, а именно:

• Шестигранник поворачивают специальным ключом, входящим в комплект изделия, надевая его на устройство сверху.
• Овал – поворотом плоскогубцев.
• Округлую – крестцовой отверткой, установив ее по центру.

Количество эксцентриков зависит от высоты окна. Стандарт предусматривает размещение пяти штук на одной вертикальной линии. Два из них, устанавливают близко к горизонтальным плоскостям, остальные три, равномерно распределяют по всей высоте.

При возникающем запотевании стекол изнутри помещения, советуют оставлять зазор для естественного конденсата, устанавливая стрелку на режим «средний».

Пошаговая инструкция

• Открыть створки , очистить элементы фурнитуры щеткой с жесткой щетиной, и протереть мокрой ветошью.
• Удалить устаревшую смазку с уплотнителей , и нанести свежий силиконовый состав тонким слоем.
• На очищенных поверхностях будет возможно разглядеть риски «зимний», «средний» и «летний».
• Проверяют настройку . Для смены положения, ролик из пластика створки вытягивают движением на себя.
• Изменения производят поворот до указанной отметки , используя вспомогательный инструмент. Для перевода в положение «зима», конец длинного радиуса направляют к надписи. Резка должна совпасть с кончиком стрелки.
• При настройке на «лето», или «средний», изменяют положение короткого радиуса . Стрелку поворачивают до отметки.
• Цапфа, прокручиваясь по часовой стрелке , сводит до минимума расстояние между створкой и рамой за счет изменения положения уплотнителя.
• Закончив процесс регулировки, ее заглубляют в лунки , придав исходное положение. В рабочем состоянии стеклопакета , металлические элементы не должны контактировать с пластиком конструкции.
• Проверяют плотность при помощи писчей бумаги . Вставляют ее в проем между рамой, и вытаскивают. Если не получилось, значит, все сделано правильно.

Примечание:

На круглой цапфе черточка, направленная в сторону улицы, означает, что рама настроена на зиму. Для овальной существует другой вид отметки. Она должна быть горизонтальной.

На округлом устройстве черточка, направленная в сторону помещения, означает, что рама настроена на лето. Для овальной цапфы отметка принимает вертикальное положение .

Настройка при появлении скрипа от трения

Подобные отклонения происходят в новом доме, при усадке фундамента или его стен. Обнаружив места трения или продувание, внесите корректировки.

По вертикали

Настройку делают на нижней петле. В верхней части расположен регулировочный винт . Его извлекают из профиля механическим натяжением на себя, и делают следующие повороты:

• По часовой стрелке, поднимая створку.
• Против нее, опуская вниз.

По горизонтали

Настройку делают на нижней петле, в месте размещения регулировочного винта. При повороте стрелке, сдвигают плоскость влево или вправо.

Регулировка создаст свободный люфт между створкой и рамой, обеспечивая равномерную плотность горизонтальной и вертикальной плоскости. Это благоприятно скажется на климате помещения, и избавит от сквозняков.

На что обратить внимание

• Перевод механизма производится строго по инструкции . Несоблюдение правил регулировки, приводит к механическому дефекту отдельных элементов и всего комплекта в целом.
• Постоянный контакт металлических деталей имеет износ . Для сохранения эксплуатационных параметров, заданных производителем, фурнитуру смазывают и регулируют.
• Оставлять раму в режиме «зима» на весь год нежелательно . Это приводит к износу резины.
• Если режим «лето» не создает сквозняков , и в помещении хорошее отопление, не советуют изменять его. Это положительно скажется на сохранении работоспособности механизмов в течение длительного срока эксплуатации.

Завершив перевод на зимний режим, обведите мелком на раме контур оконной створки. Откройте ее, и измерьте расстояние между кромкой и отметкой. Стандартные параметры от 6 до 8 миллиметров. Если они разнятся, проведите дополнительную настройку. Показатель по всей длине должен совпадать. Отличающаяся величина может стать причиной:

• Прохождения холодного воздуха в помещение через уплотнитель.
• В местах излишнего контакта создастся трение и сдавливание материала.
• Усложнится поворот ручки замка. Это приведет к его износу сердцевины, и механическому повреждению утеплителя.
• Приобретая новое окно ПВХ с регулировкой на такие режимы, как летний и зимний, не меняйте на нем положение уплотнителя в первый год. Резина устойчива по плотности, увеличив на нее нагрузку, навредите всем металлическим крепежным деталям и замку.

Заключение

Изделие, выполненное на заказ, плотно установится в подготовленный оконный проем, и не возникнет нагрузки по горизонтали и вертикали после окончания монтажных работ. Поручайте выполнение работ от начала до конца одному исполнителю, и получите гарантию на эксплуатацию конструкцию . Заказывайте изделия с качественной фурнитурой, их регулируют, не привлекая мастера.

Повальное увлечение пластиковыми окнами не сопровождается соответствующим ростом знаний у хозяев по обслуживанию оконных механизмов. Даже такой простой вопрос: требуется ли регулировка пластиковых окон на зиму, является неожиданным для 95% опрошенных. А о том, что можно регулировать пластиковые окна своими руками, вообще знают единицы.

В действительности, процесс очень простой. Важно знать где, для чего и как крутить. Попробуем совместно разобраться в инструкции с использованием фото- и видеоматериалов.

Разница между летним и зимним режимом

Первые несколько лет после установки пластиковых окон у заказчиков зимой полная эйфория: тепло, уютно, нигде не сквозит. Однако со временем, в сильные холода, у закрытой створки начинает ощущаться еле заметное поступление холодного воздуха. С каждым годом оно все сильнее. Сразу появляется желание, как в старые добрые времена, заклеить все щели бумажной полосой. Некоторые по незнанию так и делают.

Но производители окон предвидели такую ситуацию и предусмотрели регулировку окон на «зиму-лето», когда изменяется усилие, с которым створка и рама прижимаются друг к другу. В первые несколько лет после монтажа проводить такие работы не то что не нужно, а вредно. Во-первых, уплотнительная резинка прекрасно держит герметичность и в нейтральном положении, во-вторых, сильное сжатие резины ведет к тому, что теряется ее упругость при отрицательных температурах.

Со временем уплотнитель изнашивается и начинает пропускать в квартиру зимний холодный воздух. Мастера, устанавливающие окна не объясняют, что необходимо делать с появлением сквозняков, а предлагают платное ежегодное обслуживание, от которого большинство заказчиков отказывается, что, кстати, на наш взгляд, правильно.

Вызывать профессионалов для регулировки пластиковых окон на лето (зиму) не обязательно. Работы хозяевам квартир под силу сделать своими руками.

Инструменты для регулировки

Регулировка пластиковых окон самостоятельно невозможна без наличия нескольких простейших инструментов:

• Мебельного ключа №4 — всегда есть в комплекте с шуруповертом. Если дома такого инструмента нет, его можно приобрести в магазинах, торгующих мебельной фурнитурой (стоит от 70 руб.);
• Нескольких отверток с крестообразным наконечником (нужны крестики формы и размера ТХ и Т);
• Шлицевых отверток шириной 4-5 мм;
• Пассатижей или плоскогубцев;
• Ключей с наконечником в виде «звездочки» — нужны не для всех типов окон.

Инструкция по регулированию ПВХ-окон

Производители окон перед их установкой выполняют полный цикл работ по регулировке запорного и прижимного механизмов. Однако со временем детали изнашиваются, изменяя первоначальные настройки, что требует внесения корректировок в работу оконных механизмов.

Профилактические работы могут потребоваться в следующих случаях:

• затрудненное движение створки при открытии или закрытии — задевает раму снизу или сбоку;
• проникновение холодного воздуха с улицы в зимний период (сквозняки);
• ручка не фиксирует створку в положении «Закрыто» — не проворачивается;
• расшатанная фурнитура (чаще всего, ручка);
• переход с лета на зиму;
• провисание оконной створки (балконной двери).

Прижима створок

Начнем с самого простого: регулировки прижима створок на зимний режим. При установке окон монтажники оставляют стандартную силу прижима створки к уплотнительной резинке рамы. Однако зимой, из-за неплотно закрытого окна, с улицы тянет холодом. Устранить проблему можно простым поворотом запорной цапфы — окно станет закрываться очень плотно.

Расположена цапфа на торце открывающейся створки и имеет три вида (см. фото):

• цапфа запорная, регулирующая силу прижима — первая (слева) на фото;
• противовзломная запорная цапфа с регулировкой силы прижима — средняя на фото;
• запорная противовзломная цапфа с регулировкой по прижиму и высоте — третья на фото.

Внимание: тщательно осмотрите открывающиеся створки сверху, снизу и с обратной стороны. В некоторых моделях прижимной эксцентрик может быть и там. Так же ряд фирм ставит по 2-3 цапфы на створку. В этом случае регулировать нужно все эксцентрики сразу, иначе окно перекосит.

Оконная цапфа может занимать три положения:

1. стандартное, его еще называют нейтральным, с прижимом средней силы;
2. летнее — прижим слабый;
3. зимнее — прижим максимально возможный.

Определить, на какой период года отрегулировано окно, можно по расположению эксцентрика. Если это овал, то вертикальное положение говорит о слабом прижиме (летний режим), под углом — стандарт, горизонтальное — о сильном прижиме (зимний вариант). У круглой цапфы есть насечка. Если она смотрит на улицу — летний вариант прижима, в квартиру — зимний, вверх — стандарт.

Изменить положение эксцентрика можно пассатижами или мебельным ключом. Иногда для поворота цапфы ее нужно потянуть на себя.

Пассатижи потребуются для фурнитуры фирмы «Масо», где цапфы овальной формы. Здесь может пригодиться и гаечный ключ — им также можно повернуть эксцентрик. Переводить из одного положения в другое эксцентрики «Torx» следует шестигранным ключом или плоской отвёрткой. Запорные механизмы «Roto» нужно регулировать мебельным ключом.

Еще раз подчеркнем: увеличивать силу прижима створки к раме необходимо только в том случае, если утеряна герметичность. Проверить это можно несколькими способами:

• зажечь спичку или зажигалку и поднести к закрытой створке. Отклонение пламени говорит о сквозняке. В этом случае регулировка на «зиму-лето» обязательна;

• вставить между рамой и открытой створкой бумажный лист и закрыть окно. Если после этого лист удастся легко вытащить, прилегание необходимо также настраивать.

Важно: регулировка пластиковых окон «зима-лето» не проводится на только что установленных окнах — в зимнем режиме новая уплотнительная резинка из-за сильного давления может потерять упругость.

С уходом морозов силу прижима следует обязательно ослабить. Таким образом решаются сразу две задачи:

• сохраняется упругость уплотнителя;
• обеспечивается проветривание помещения через неплотно закрытую створку.

Подготовка к летнему сезону легко выполняется любым членом семьи:

• подобрать под цапфу инструмент;
• открыть окно и установить места нахождения эксцентриков;
• провернуть все цапфы против часовой стрелки (овальные — до вертикального положения, круглые — до положения риски «на улицу»).

Как часто бывает, при слишком запущенном состоянии у больного сразу несколько болезней. Так и у окна. Может оказаться, что после регулировки цапф, сквозняки по-прежнему гуляют у створок (результат долгой эксплуатации без профилактического ухода).

Тогда потребуется дальнейшая настройка оконных механизмов, точнее, верхней и нижней петли. Чтобы ее выполнить, необходимо знать, как отрегулировать пластиковые окна самостоятельно на зиму, если появилась необходимость корректировать положение верхней и нижней петли.

Верхней петли

Когда окно плохо закрывается, цепляет за раму или неравномерно прилегает к уплотнителям (перекошено), всегда появляется приток воздуха с улицы. В этом случае регулировке подвергаются петли. Здесь имеется возможность изменять положение створок в двух плоскостях: вверх-вниз, вправо-влево, в результате чего можно добиться их идеального прилегания к раме. Подкручивая болт на ножницах, у поворотно-откидного окна, можно притянуть верхний угол створки к раме.

У разных производителей, например, «Rehau» и «Veka», внешний вид петли может быть разный, так же как и инструменты, которыми производится их регулировка. Но принципы одни и те же, что хорошо видно на рис. ниже.

Регулировка верхней петли позволяет двигать створку в горизонтальной плоскости — влево или вправо. Такая манипуляция нужна, если у оконной створки появился провис, и она стала цеплять импост. Регулировочный винт находится в петле. Чтобы получить к нему доступ, окно необходимо открыть минимум на 90 o (допускается и меньший угол, но работать в такой ситуации крайне неудобно).

Вращать регулировочный винт необходимо осторожно, чтобы не повредить запорный механизм при закрытии окна. Специалисты советуют после каждого пол-оборота винта закрывать створку и проверять, как зацепы затворной планки входят в ответную планку. Одновременно можно посмотреть, как прилегает провисший угол к раме.

Вращением ключа против часовой стрелки поднимается нижний противоположный край створки. При этом необходимо следить за цапфами (зацепами) — они могут упираться в ответную планку. Чтобы соблюсти баланс: поднять угол и обеспечить нормальный вход зацепов в ответную планку, иногда приходится переставлять ответку (на языке специалистов — ответную планку).

Соответственно, вращение регулировочного винта против часовой стрелки опускает нижний противоположный угол.

Внимание: во многих работах ошибочно указывается, что при вращении регулировочного винта верхней петли по часовой стрелке створка отодвигается от рамы. Особо отметим, регулируется не сила прижима, а положение створки по отношению к раме. При этом верхний угол створки в районе петли не удаляется от рамы, а наоборот, притягивается к ней.

Часто регулировка верхней петли не дает результата — угол в районе петли не пристает плотно к раме. В этом случае необходимо регулировать поворотно-откидной механизм, а конкретно — подкрутить болт на ножницах. Чтобы получить к нему доступ, створку необходимо открыть одновременно в двух плоскостях.

Для этого вначале окно открывают привычным способом — поворотным. Затем, прижав блокиратор к створке, переводят ручку в положение «проветривание». После этого окно неплотно прикрывают и откидывают. Створка повисает на нижней петле.

На одной из пластин находится болт с головкой под шестигранник. Поворачивая его по часовой стрелке, увеличивают силу прижима профиля створки к раме. Соответственно, вращая болт в противоположную сторону, прилегание угла к раме ослабляют.

Нижней петли

У нижней петли два регулировочных винта. Один из них отвечает за передвижение створки по горизонтали (влево-вправо), как и у верхней петли — расположен внизу. Подкручивая этот винт можно поднимать или опускать верхний противоположный угол створки.

Второй вид регулировки (по вертикали) можно найти сверху петли — для этого необходимо открыть створку в положение откидывания и снять декоративные накладки. Подкручивая винт створку можно поднять (по часовой стрелке) или опустить (в обратном направлении). Например, горизонтальное регулирование не позволило устранить касание нижнего угла створки со стороны ручки за профиль рамы снизу. Поднятие створки целиком, проблему решает.

Ручка

У ручки пластикового окна всего лишь одна функция — с помощью зацепов на запорной планке притягивать створку к раме или наоборот, освобождать зажимы, чтобы открыть окно. Поэтому у нее нет никаких регулировок ни по степени прижима, ни по изменению положения створки в раме. Однако это вовсе не означает, что у оконной ручки не бывает проблем. Она может:

• сломаться;
• расшататься;
• заклинить;
• туго проворачиваться.

Все указанные неисправности легко исправить самому.

Ручка сломалась. Для замены ручки достаточно декоративную планку, закрывающую накладку, потянуть на себя и повернуть на 90 o (см. фото). Крестообразной отверткой выкрутить шурупы и снять сломанную ручку. Новая ручка ставится в том же положении, в котором находилась старая. Крепление производится в обратном порядке.

Расшаталась. Здесь еще проще: сдвинуть накладку и поджать шурупы.

Заклинила. Наиболее неприятная ситуация, когда ручка не проворачивается — клинит. Происходит это из-за небрежного открытия створки: слишком резким движением было изменено положение ручки, в результате чего не сработал блокировочный механизм.

Блокировка на каждом окне устанавливается для защиты запорного механизма от случайного поворота ручки в открытом положении — ведет к неминуемой поломке фурнитуры. Блокираторы устанавливаются на торце створки, сразу под ручкой (встречаются модификации фурнитуры, где блокиратор стоит внизу створки). У разных производителей фурнитуры они разные, что хорошо видно на фото.

Отключить блокировку можно на открытой створке. На фурнитуре фирмы «Maco» необходимо надавить на язычок блокиратора и перевести его в положение «параллельно створке», затем изменить положение ручки. На остальных видах блокировочного механизма достаточно прижать блокирующую защелку к створке и повернуть ручку.

Тяжело проворачивается. Ручка туго поворачивается при отсутствии смазки в затворном механизме. Проблема устраняется после выполнения профилактического ухода за фурнитурой, в ходе которого все металлические детали очищаются от грязи и смазываются (подробно смазка ПВХ-окон рассмотрена в работе: « »).

Внимание: если ручка туго проворачивается в финальной части положения «закрыто», нужно регулировать цапфы — створка сильно прижимается к раме. Ослабление прижима ослабит ход ручки (сохранит также от преждевременного износа уплотнители).

Что делать, если окно не закрывается

Часто не получается плотно закрывать окно (иногда оно вообще не закрывается, т.е. к раме прижимается, но не фиксируется ручкой в закрытом положении) после всех регулировок. Здесь причина в деформации профиля створки вовнутрь или рамы наружу, (возможны противоположные варианты деформации, но они проблем не создают) в результате чего зацепы затворной планки (цапфы) банально не достают до ответной планки. Устранить проблему можно двумя путями:

1. выровнять профиль створки;
2. компенсировать выгиб профиля рамы подкладкой под ответную планку.

Деформируясь в сторону стеклопакета, профиль створки тянет за собой затворную планку. Между ней и ответной планкой образуется зазор, который необходимо ликвидировать. Пошагово эта работа выполняется в следующей последовательности:

1. Со створки снимается боковой штапик (достаточно одного, со стороны петель). Как правильно их снять и поставить на место, смотрите в статье: « »;
2. Определяется величина деформации: к боковой стороне створки прикладывается нивелир или любой длинный ровный предмет и замеряется величина зазора;
3. Подбирается прокладка между створкой и стеклопакетом — ее толщина должна компенсировать величину зазора;
4. Гладким и тонким пластиковым или деревянным (только не металлическим) предметом профиль створки осторожно отжимается от стеклопакета чуть ниже места установки прокладки;
5. В образовавшуюся щель ставится прокладка;
6. Штапик возвращается на место.

Выровнять профиль рамы намного сложнее. Поэтому здесь специалисты идут другим путем: устанавливают подкладки под ответную планку, в результате чего она подается в сторону створки. Используют пластик толщиной 3 мм (этого достаточно). Под планку необходимо вырезать 2 подкладки: узкую и широкую. Для их установки ответные планки снимаются с рамы, а затем ставятся уже с прокладкой. Этот процесс можно посмотреть на видео.

Есть ли разница с регулировкой балконных дверей ПВХ

Принцип работы фурнитуры металлопластиковой двери, ведущей на балкон, тот же, что и у окна из ПВХ. Поэтому и регулировки практически совпадают:

• Горизонтальное перемещение двери вправо или влево проводится подкручиванием регулировочного винта, расположенного в каждой петле под декоративной накладкой. Если створка двери цепляет за дверной проем по всей длине со стороны ручки, необходимо подкрутить винт на 1-2 оборота по ходу часовой стрелки в каждой петле (верхней, средней, нижней). Если дверь дальним от петель углом цепляет за порог — винты регулируются вверху и в середине;
• Вертикальная регулировка изменяет положение двери по отношению к проему по высоте. Для этого подкручивается вертикальный регулировочный винт в нижней петле. Поворот мебельного ключа против часовой стрелки смещает дверь вниз, по часовой стрелке — вверх. В отличие от окна, здесь нужен «мебельный ключ» диаметром 5 мм. После подъема двери на два полных оборота необходимо поднять все ответные планки по бокам дверной коробки (нужен «мебельный ключ» диаметром 2,5 мм). После этого придется приподнимать основную и дополнительную запорные планки;
• Фронтальная регулировка отвечает за силу прижима двери к дверной коробке. Для этих целей поворачивают цапфы, как в пластиковом окне. Однако есть и отличия. В некоторых видах фурнитуры сила прижима изменяется ответной планкой — для этого под ней размещается регулируемый винт с головкой под шестигранник (вариант «А» на фото «Виды ответных планок»).

Чтобы окна долго служили без потери своих характеристик, перед началом нового сезона их необходимо:

1. Тщательно очистить от пыли и грязи, а затем вымыть. Вначале зубочисткой убирается грязь с дренажного канала, а щеткой с жестким ворсом с элементов фурнитуры. Затем моются откосы, профили, стеклопакет и подоконник. Стеклопакет и профили вымываются с двух сторон: с улицы и внутри помещения. В воде можно растворять моющие средства без абразивных материалов и агрессивных химических веществ (щелочи, слабого раствора кислоты и т.д.). Для стекла нужны специальные смывки. Протирать пластик следует мягкой губкой, а стекло бумагой или резиновым скребком;
2. Смазать после просушки запорную арматуру и уплотнители окна. В работе « » показано где, чем и как смазываются ПВХ-окна;
3. Провести регулировку цапф под наступающий сезон.

Фурнитура пластиковых окон различных производителей практически идентична, в связи с чем подготовка к началу сезона одинаковая. Если возникают какие-либо сложности в профилактическом уходе или регулировке, всегда можно посмотреть инструкцию фирмы производителя, где расписано, как правильно обращаться и регулировать их продукцию.

Заключение

Производители пластиковых окон и дверей хорошо знают возникающие в процессе эксплуатации их продукции проблемы. Для их решения в фурнитуре окна предусмотрены различные регулировки.

1. Степень прижима створки к раме регулируется цапфами. При этом правильный уход за деталями фурнитуры в начале каждого нового летнего или зимнего сезона продлевает срок эксплуатации и окна в целом, и уплотнителей.
2. Регулировка створки по горизонтали, при ее провисании, проводится подкручиванием специальных винтов в верхней и нижней петле.
3. Поднять створку, не меняя положения углов по отношению к раме, можно регулировочным винтом, расположенным внутри нижней петли.
4. Деформация профиля створки устраняется прокладкой между ним и стеклопакетом. Выгиб рамы в сторону стены можно компенсировать прокладкой под ответную планку.
