Мансардная крыша – это один из наилучших способов увеличить общую площадь вашего дома, с минимальными финансовыми затратами. Возведя подобную конструкцию, вы получаете дополнительную достаточно просторную комнату, которая может стать хорошей детской или вашим личным кабинетом. Также Вы можете просто приглашать туда гостей, в общем, вариантов масса на ваш выбор. Обустраивая ее, нужно быть готовым, что все важно делать правильно и пошагово. Сама по себе мансардная крыша это – переделанный чердак, ее создание требует конструкционного подхода к общей перепланировке, кровли и теплоизоляции. Строительство крыши мансардного типа загородного дома, почти не отличается от постройки обычной крыши. Ниже мы тщательно изучим, как своими руками правильно построить мансардную крышу.

Прежде всего, нужно рассмотреть достоинства и недостатки подобной крыши, для того чтобы окончательно решить стоит ли приступать к ее возведению.

Достоинства и недостатки мансардной крыши

К достоинствам мансардных крыш относят:

• дополнительное помещение. Как мы уже рассмотрели выше, главным достоинством мансарды является дополнительная обширная комната, которую вы можете оборудовать как угодно под ваш вкус;
• умеренные финансовые затраты. Вторым фактором такого этажа являются относительно небольшие затраты на его постройку. Действительно возведение мансарды обойдется Вам намного дешевле, чем пристройка к дому дополнительных комнат за счет общего расширения площади дома;
• вид из окна. Красивый вид из окна мансарды никого не оставит равнодушным, так как вид на окружающий мир с высоты — это всегда красиво.

К недостаткам мансардного этажа можно разве что, причислить необходимость в дополнительном его обогреве. На видео можно наглядно увидеть процесс строительства:

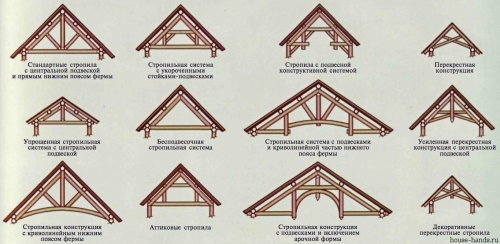

Виды мансардных крыш

Если вы решили заняться постройкой мансардой крыши, то прежде всего начинать нужно с проектирования того как будет выглядеть ваша работа в конечном результате, а еще, каким именно образом осуществить задуманное. Основные решения касательно типа крыш, нужно принимать учитывая конструктивные особенности дома.

К основным видам крыш относятся:

На видео можно посмотреть как возводится мансардная крыша:

Ниже рассмотрим устройство данной крыши, которую можно построить собственноручно

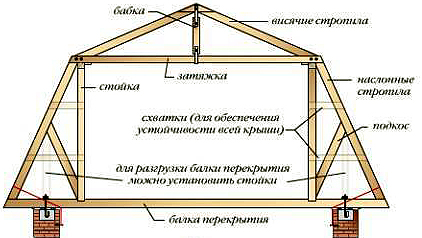

Устройство мансарды

Мансардные крыши очень похожи на простые скатные крыши. У каждого вида подобных крыш имеются свои особенности в конструкции, но в целом все они имеют общие элементы, рассмотрим их:

1. Кровля. Поверхность крыши, которая находится снаружи, служит для защиты от дождя, снега и другой непогоды;
2. Обрешетка. В основном это доски из дерева, к ним прикрепляется кровля;
3. Коньковый прогон. Внешняя часть всей конструкции крыши;
4. Стропила. Это наслонные или висячие ребра жесткости всей конструкции. Для мансарды используют именно наслонные стропила;
5. Внутренние опоры. Вертикальные балки служат для обеспечения прочности и устойчивости крыши;
6. Изоляционный слой. Между стенами помещений и кровлей кладется изоляционный пирог из нескольких слоев, что позволяет соблюдать температурный режим во всем помещении мансарды. Изоляция включает в себя шумоизоляцию, пароизоляцию, а также толстый слой теплоизоляции. Безусловно, сохранность самой кровли напрямую зависит от правильной изоляции крыши.

Видео, которое поможет при работе:

Строительство мансарды. Технология

Достаточно часто архитекторы, проектируя крышу, упускают из виду существенные погрешности в вентиляции и изоляции. Эти ошибки чреваты тем, что на кровле появляется плесень, грибок и, вообще, она начинает протекать уже буквально через два года. Это происходит потому что, нарушается технология строительства мансарды. Из-за того, что сильно прижата к стене внутри помещения, очень трудно добиться хорошего теплообмена. Вся конструкция мансарды должна включать в себя хорошую вентиляцию, теплоизоляцию, а также стропильную конструкцию, которая будет выполнена из обработанной огнезащитными средствами древесины.

Толщина теплоизоляции должна быть не менее 20см, так как климат в наших краях зимой достаточно холодный, а в летний период достаточно жарко. Основные минусы конструкции мансарды заключаются в том, что зимой теряется очень много тепла, а летом в мансарде очень жарко. Правильная теплоизоляция способна в полной мере решить эту проблему, она будет удерживать тепло внутри в зимний период, а также не будет допускать большое количество тепла в сильную жару летом.

Также необходимо как следует обустроить вентиляцию крыши. В летний период при достаточно высокой температуре, крыша имеет свойство сильно нагреваться, этот процесс значительно повышает температуру внутри мансарды. Правильно уложенная вентиляция гарантирует комфортное проживание в помещении, а также защитит кровлю от разрушений в зимний период. Звукоизоляция же необходима для того, чтобы снизить уровень шума внутри мансарды, когда на улице идет град, дождь или сильные порывы ветра.

Важно! Выполнять укладку любого вида изоляции предпочтительно в паре с человеком, имеющим опыт в этом деле.

Пошаговое строительство мансарды

Ну что ж, пришло время рассмотреть, как можно пошагово построить данную крышу собственноручно. Для постройки мансарды потребуется некий опыт в подобных работах. Построить мансарду значительно тяжелее, чем обычную крышу, так как нужно соблюдать углы скатов. Что бы научится собственноручно строить такой этаж правильно, нужно внимательно изучить план работы:

Начать, конечно же, следует с разработки самого этажа. В этом вам может помочь специалист или же, если ваши знания компьютера на достаточном уровне, самому все сделать в специальной программе. Дальше вам крайне необходимо правильно рассчитать наклоны углов крыши, нагрузки и т. д. Чтобы сделать все безошибочно, Вам нужно внимательно изучить такую книгу, как «Нагрузки и воздействия».

Совет! Правильно разобраться во всем, Вам поможет книга «Нагрузки и воздействия на здания и сооружения» под ред. Перельмутера А.В 2007 г. или под ред. Гордеева В.Н. и др., 2008 или 2009 г, которую можно скачать http://dwg.ru/dnl/4183

Как сделать стропила правильно поможет видео:

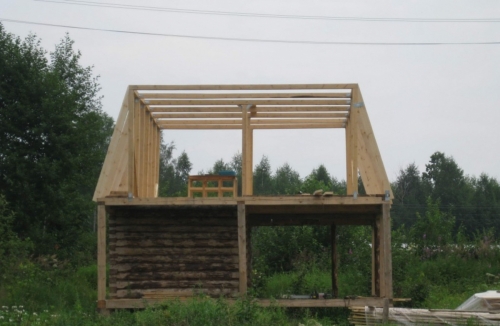

Как построить стропильный каркас

На этом этапе придется хорошенько поработать и для качественного выполнения задачи, нужно минимум 3-4 работника. Строительство крыши начинаем с того, что укладываем и закрепляем мауэрлаты по всей площади дома. При этом используется брус сечением 100х100 мм.

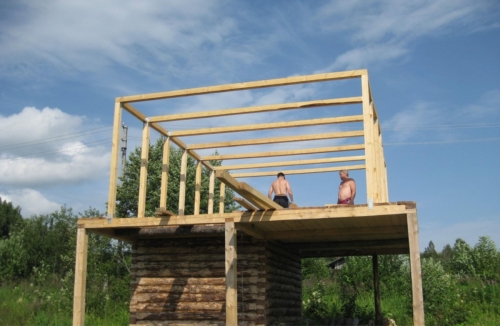

За этим следует установить каркас помещения, его стойки будут использованы как подпорки для всей стропильной конструкции. Сечения бруса должны соответствовать сечениям продольных балок, ведь на них будут опираться стойки. Для начала с двух сторон здания нужно установить вертикальные стойки. Их нужно закрепить к продольным балкам, использую при этом саморезы и металлические уголки.

Совет! Шуруповерт значительно облегчит процесс работы по крепежу.

Итак, мы получили две арки, между ними следует протянуть шнур, если его направление будет строго горизонтальным, то это будет означать что, все выполнено правильно, если же нет, то одну из арок придется немного укоротить. Далее с нужным шагом для стропил, строго по шнуру ставим следующие арки. С помощью перемычек закрепляем арки, а для закрепления самих перемычек используем специальные штампованные уголки.

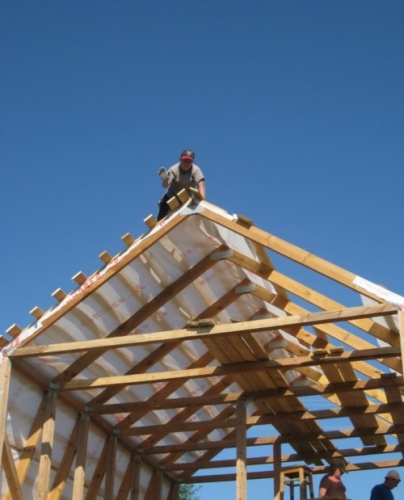

Далее следует установка верхних стропил, а это довольно сложная работа. Они должны быть установлены под определенными углами и центровкой, в этом и состоит вся сложность. Сделайте шаблон из двух досок, они должны полностью соответствовать соединенным стропилам, которые мы планируем сделать. При использовании этого шаблона, следует подрезать стропила, которые находятся на земле, а потом ставим их на нужное место. Монтаж стропил происходит таким образом, как и при возведении внутреннего помещения.

Установка стропильной конструкции заканчивается тем, что нужно прибить обрешетку. Материал, из которого она может быть выполнена — это фанера, ДСП или простые доски.

Как обустроить помещение под крышей, об этом можно посмотреть на видео:

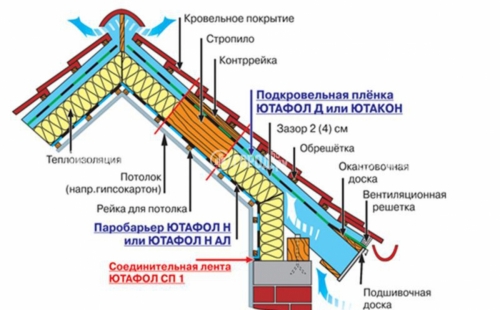

Как своими руками утеплить мансардную крышу

После того как работы по установке обрешетки и стропил будут завершены, мы можем приступать к изоляционному слою. Пароизоляция укладывается с внутренней стороны крыши, для этого мы прикрепляем ее скобами к стропилам. Затем следует установка теплоизоляции. Нужно внимательно следить, чтобы слой теплоизоляции был плотно уложен на поверхности стропил. Щелей быть не должно, иначе это приведет в будущем к очень негативным последствиям. Обрешетка крепится на теплоизоляции шагом 50 см.

Гидроизоляция укладывается снаружи стропил, ее прямая функция: защита от попадания влаги вовнутрь. На поверхность гидроизоляции кладется кровля.

Внимание! При ведении строительных работ необходимо строго соблюдать технику безопасности.

Как собственноручно построить мансарду можно посмотреть на видео:

Думаю, Вы заметили, что строительство мансарды достаточно серьезное событие. От того, насколько ответственно Вы подойдете к делу, зависит долговечность вашего творения.

Существует немалое количество примеров, как может выглядеть мансардная крыша. Среди ее разновидностей, каждый сможет выбрать что-то свое. Если Вы нуждаетесь в достаточном дневном освещении, можно установить большое окно. Формы мансард могут быть закругленными или со строго прямыми углами и линиями. Какой бы выбор Вы ни сделали, подход к этому делу должен быть серьезным и хорошо обдуманным.

Сложно в наши дни представить планировку дома без наличия в нем мансарды. Ее также строят и в старых постройках, добавляя таким образом жилплощадь, вместо устаревшего чердака.

При создании нового здания, вопрос с возведением мансарды заранее решается в проекте. Если же выполняется строительство мансарды самостоятельно в старом доме, то необходимо тщательно изучить все требования к реконструкции или к пристройке в уже готовой постройке.

Что такое мансарда

Мансарда представляет собой жилое помещение, напоминающее чердак, которое образуется на верхних этажах домов с мансардной кровлей. Возвести мансарду самостоятельно по силам любому человеку, обладающему специальными навыками в строительном процессе.

Под мансардным этажом понимают этаж на чердаке, фасад которого целиком или частично образуется поверхностями наклонной или ломаной кровли. Фактически, являет собой полноценное жилое помещение внутри здания.

Для снижения нагрузки на уже возведенное строение, при строительных работах мансардного этажа собственноручно применяют легкие материалы и конструкции. Незаменимым в этих делах служит дерево. Мансарда самостоятельно зачастую строится из дерева, в этих целях применяются брусья, бревна или каркасно-щитовая технология.

Виды мансард

Виды двухскатных крыш: варианты по назначению строения

Форма мансардного помещения зависит от . Мансарда может охватывать территорию всего здания либо лишь его часть. Помещения с ней бывают симметричными или асимметричными. По форме зачастую бывают треугольными либо ломаными. Правда не каждая кровля рассчитана на возведение мансарды.

Мансардная кровля бывает следующих видов:

• 1-скатная;
• 2-скатная;
• ломаная;
• вальмовая;
• шатровая (пирамидальной, круглой, конической формы).

Рассмотрим подробно:

• Односкатная кровля возводится совсем нечасто. Из-за высокой разницы между высотой стен, подобная мансарда станет асимметричной и будет затруднительно установить окна.
• Двускатная кровля зачастую подразумевает обустройство мансарды симметричным. Она будет обладать покатыми внутренними стенами. При строительстве данной кровли применяют удлиненные доски, что выйдет недешево. Правда показатели эксплуатации данной кровли довольно высоки. Серьезным достоинством считается то, что при такой кровле является возможным монтаж полноценных окон и дверей, вдоль которых располагается выход на балкон.
• Ломаная кровля. Мансарда будет обладать вертикальными стенами. Само строение в ширину достигает более 5 м. Материал расходуется для такого типа кровли значительно меньше, чем для двускатной.
• Вальмовая кровля дает возможность создавать комфортную и маленькую по размерам мансарду. Она включает в себя 2 ската, имеющих форму трапеции и треугольника. Окна находятся на потолочных скатах.
• Шатровая кровля также применяется для возведения мансарды. Окна должны обладать особой формой и сделаны по индивидуальным проектам.

Все перечисленные типы конструкций обладают своими достоинствами и недостатками. Симметричные конструкции имеют более незамысловатую схему, в проекте отсутствуют сложные расчеты, по сравнению с монтажом асимметричных покрытий.

Что необходимо для строительства

Следует понимать, что возведение мансарды – достаточно сложный процесс. Тут необходимо обладать надлежащим опытом и навыками в сфере строительства. До строительных работ следует внимательно изучить все особенности конструкции мансардного этажа, методов монтажа, а также ситуаций, когда достроить его не представляется возможным.

Материалы, инструменты и проект

Чтобы возвести мансарду понадобятся такие материалы:

• брусья из дерева (размеры сечения варьируются в зависимости от габаритов строения и угла наклона ската);
• доски из древесины для обрешетки;
• материал, чтобы обшить торцевые стены;
• крепежи для монтажа кровли;
• теплоизоляция;
• гидроизоляция;
• материал для внутренней отделки мансарды.

Чтобы построить мансарду самостоятельно понадобится следующий инструмент:

• шуруповерт;
• молоток;
• уровень;
• рулетка;
• шнурка;
• пила для работы по дереву.

Проектирование считается одним из наиболее важных элементов работы, так как без его наличия не советуют начинать сам строительный процесс.

Если недобросовестно отнестись к этому этапу, то запросто можно упустить из виду какую-либо деталь, требующую потом больших финансовых средств для устранения ошибки. Предварительно перед возведением мансарды, нужно будет сделать тщательный анализ особенностей планировки помещения, которое подлежит переоборудованию.

Общеизвестные требования, которые служат шаблоном при строительстве, находятся в СНиП. Помимо этого нужно учитывать такие детали:

• Геометрические особенности кровли.
• Создание условий для совместного функционирования инженерных систем кровли и других частей дома.
• Выбор надлежащего материала для проведения строительных работ.
• Крыша мансардного этажа. Мансарды, обладающие круглосклонными кровлями, нуждаются в специальной гидроизоляции и специальном утеплении.

Строительство мансарды

Планировка мансарды может осуществляться как в процессе строительных работ, так и при возведении мансарды уже на заранее готовом здании. Предварительно следует тщательным образом проверить основание постройки.

Крайне важно грамотно вычислить нагрузку мансарды на здание, поскольку от данного фактора будет зависеть качество мансарды и общее состояние всего жилища.

Подробная пошаговая инструкция

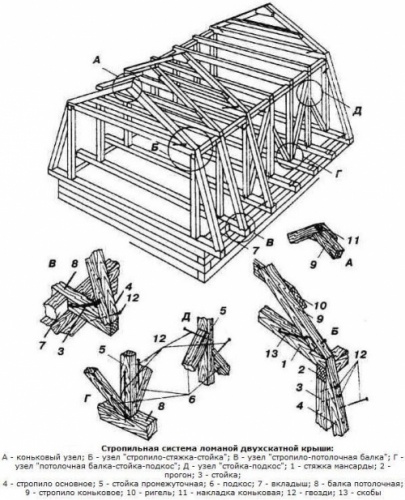

Стропильная система мансардной крыши

1. Сперва необходимо, чтобы были балки из древесины. Их следует накладывать сверху гидроизоляционного материала. К оптимальным относятся рубероид либо толь, продающийся рулонами. При работе с ними не понадобятся какие-либо специализированные навыки. В случае создания деревянного перекрытия отпадает надобность в монтаже вспомогательного бруса.
2. Далее монтируются стойки на балки. Они представляют собой специфический остов стен возводимой мансарды. Для наилучшего функционирования, их следует ставить не дальше, чем 2 м между ними. Каждая стойка должна быть установлена ровно. После монтажа, их рекомендуют обшивать с двух сторон. Нужно не забыть осуществить укладку утеплителя посреди стоек. Каждую стойку необходимо по отдельности закрепить при помощи шипов и скоб.
3. Затем происходит укладка верхнего бруса. Закрепляется он любым удобным способом. Важно, чтобы балки должны быть крепкими и прочными.
4. Следом устанавливается . Благодаря ему обеспечивается высокий уровень прочности крепежа стропил кровли к стене. Он даст возможность направить вес кровли на стены. Так как мауэрлат расположен на стене – нагрузка на него невелика. Главное – не забыть уложить под него слой гидроизоляции, во избежание дальнейшего гниения.
5. Если мауэрлат качественно закреплен , то он будет защищать кровлю от влияния ветра, снега в зимнее время. Для его закрепления используют отожженную проволоку диаметром до 0,5 см.
6. Далее устанавливаются стропила. Предварительно наносится разметка на стропильной раме и мауэрлате в том месте, где будет монтаж стропильных ног. Для стропил подходят только доски с идеально ровной поверхностью.
7. Стропила опираются на коньковую балку. Если мансарда достаточно велика по площади, то, разумеется, вес всей кровли станет большим. Благодаря этому балку считают обязательной частью конструкции. Если же стропильные ноги по длине менее 8 м, то вполне пригодятся обычные растяжки.
8. Монтаж кобылок. Осуществляется аналогично тому же методу, что и стропильные ноги.
9. Затем к кобылкам следует прибить доску подола. Она будет препятствовать влиянию ветра и фактически любых природных осадков.
10. Предварительно до установки кровли нужно определиться, в каком месте будут монтироваться окна. Их общая площадь составляет не меньше 13-14% от площади боковых стен. В месте монтажа окон, следует укрепить стропильные ноги. В этих целях устанавливаются поперечные брусья.

Дополнительные работы

Для того, что мансарда имела длительные сроки эксплуатации необходимо осуществить ряд дополнительных работ, связанных с повышением ее воспрепятствования к воздействию механических и естественных природных факторов.

Утепление и гидроизоляция

• При самостоятельном создании мансардной кровли важную роль играет её утепление. Осуществление этих работ начинается после монтажа стропил. Площадь состыковки с окружающей средой довольно велика, потому нужен высококачественный утеплитель (к примеру, минеральная вата). Непосредственно утеплитель защищается с обеих сторон. Внутри может проникнуть пар, а извне – вода. Самым популярным материалом считается мембранная пленка.
• Извне, там, где находится вентилируемая воздушная прослойка, утеплитель защищается посредством гидроизоляции, ветрозащитной паропроницаемой мембраны. Использование для монтажа в кровле либо мансарде, как гидроизоляции и ветрозащитной мембраны, материалов, которые являются одновременно пароизоляцией, невозможно. Монтаж гидроизоляции и ветрозащиты делается сверху стропил кровли. Гидроизоляция крепится к ним используя деревянные брусья либо степлер. Гидроизоляционные стыки после монтажа тщательным образом проклеиваются скотчем. Устанавливается гидроизоляция в целях обеспечения защиты утеплителя от повышенной влажности от атмосферных осадков, которые попадают в зазоры при порывах ветра, а также от конденсата на другой стороне кровли.
• Следует тщательным образом обустраивать вентиляцию мансардного этажа. Так как теперь это жилое помещение необходимо создать надлежащие условия для жилья. Главная проблема с ее микроклиматом заключается с теплом, поступающим с нижних этажей и являющимся причиной того, что накапливается конденсат на утеплителе. Конденсат пагубно на него влияет на и это может привести к гниению и разрушению. Чтобы защитить его добавляют пароизоляционный слой. Если конденсат все равно накапливается на слое теплоизоляции, следует задуматься о системе принудительной вентиляции.

Утепление мансарды пенопластом

Отделка мансарды

Отделочные работы мансарды с гипсокартоном

Для начала обшивают кровельные скаты и фронтоны, после отделывают потолок. Чтобы обшить скаты кровли на стропильные ноги по горизонтали монтируют брусья с шагом в 1 м, затем в промежутки монтируют горизонтальные брусья.

Следующим шагом будет измерение гипсокартона по заданным габаритам и его последующий монтаж на основу. довольно проста, но в то же время достаточно трудоемкий процесс. Когда все завершено следует заделать все зазоры и щели.

Отделочные работы мансарды с вагонкой

Отделочные работы под дерево достаточно востребованы для мансард, а сам монтаж вагонки несложен. Ее отрезают по необходимой высоте и прибивают на деревянную основу используя гвозди на стыках, потому шляпка будет не видна.

Нужно после каждого листа вагонки осматривать ее положение используя уровень, в противном случае в конце стены появится риск возникновения большого перекоса. Когда монтаж вагонки окончен, она должна быть покрыта несколькими слоями лака.

• Выбор оптимального варианта мансардной кровли увеличивает жилую площадь в здании. Разнообразные виды конструкций крыши могут быть установлены не только в процессе возведения постройки, но и при реконструкции строения. При последнем варианте заранее нужно вычислить способность основания и стен выдерживать дополнительные нагрузки.
• Конструкция мансардной кровли предусматривает установку системы стропил из тщательно просушенных деревянных брусьев. Чтобы выполнить элементы конструкции используют брусья разнообразных сечений. Монтаж мансарды делается при помощи легкого и безопасного материала.
• Утепление мансарды внутри помещения, которое находится под кровлей, скорее утрачивает тепло, чем нижние этажи. Из-за этого кровля должна включать в себя надежный утеплитель. Его устанавливают посреди внешнего гидроизоляционного слоя и пароизоляцией со стороны помещения. Качественно выполненный пирог обеспечивает длительный эксплуатационный срок всей кровельной системы. Для внутренней отделки помещения мансарды чаще всего используется натуральное дерево. Но обшивку стен и потолка можно выполнить и другими листовыми материалами, в том числе гипсокартоном.

Мансардный этаж в наши дни – обязательный элемент современных частных построек. Между крышей и последним этажом дома можно устроить и ванную, и спальню, и кабинет. Площадь и конфигурация таких комнат будет в первую очередь зависеть от типа крыши.

Сделать мансарду своими руками является совсем несложным процессом если внимательно изучить все нюансы строительного процесса, а также соблюсти все требования и советы специалистов, описанные выше.

В таком случае все неблагоприятные последствия при строительстве мансарды и другие неприятности минуют вас. Не следует торопиться, делать все поочередно и результат оправдает все ожидания.

Постройка мансардного этажа возможна как во время строительства самого дома, так и после, если эти действия небыли запланированы изначально. В обоих случаях, мансарда своими руками — этот хороший способ .

Устройство мансардного этажа с аттиковыми стенами

С аттиковой стеной, как правило, делается монтаж мансарды с , как на схеме вверху. В случае изготовления четырехскатной ломаной крыши такие стены можно не строить. Конструкция обеспечивает высоту , необходимую для комфортного использования помещения.

Каркасная мансарда своими руками: стройка ведется из дерева, нет необходимости в присоединении аттиковых стен

Армирующая обвязка стен мансардного этажа

Теперь необходимо выполнить армирующую обвязку стен. Ее монтаж обязателен вне зависимости от того, выкладывали мы аттиковые стены или нет. Это обеспечит прочность конструкции из газобетона или из кирпича, не даст ей расползаться в стороны. Также, за счет обвязки этажа будет крепиться мауэрлат, на котором, в свою очередь, мы будет строиться .

Армирующая обвязка делается монолитная, и идет неразрывно по всему периметру стен. Собирается она из продольных прутов арматуры, перехваченных хомутами. На рисунке ниже вы можете увидеть, как выглядит эта конструкция. Расстояние между продольными прутами может варьироваться в зависимости от толщины стен.

Как построить мансарду: устройство армопояса в поперечном сечении

Важно: армирующая обвязка должна связываться только хомутами, сварку использовать нельзя. Конструкция постройки никогда не будет на 100% статичной, и даже при небольших подвижках сварная обвязка может порваться. Использование хомутов придаст армопоясу необходимый запас эластичности.

Устраиваем несъемную опалубку для обвязки. Для этого используем или U-образные блоки, как в верхней части рисунка, или, если стены кирпичные, делаем сборную опалубку. Оба варианта вы можете рассмотреть на фото.

Мансарда своими руками: фото укладки каркаса армопояса в опалубку из пеноблоков

Когда каркас обвязки будет уложен в опалубку, устанавливаем в него шпильки или анкера с резьбой и гайкой для последующей установки мауэрлата. Шпильки необходимо брать диаметром от 12мм, расстояние между ними делается 1,0м.

Устройство мансарды: армирующий пояс залит бетоном, снаружи видны анкера

Важно: между каркасом и внешней стенкой опалубки необходимо заложить слой утеплителя. В дальнейшем он должен будет состыковаться с , поэтому материал и там, и там должен использоваться одинаковый. Теплоизоляция должна выступать на поверхность в толщину мауэрлата.

Заливаем каркас бетоном и дожидаемся полного его застывания, после чего будет можно продолжить стройку.

Надстройка мансардного этажа: на аттиковой стене установлен армопояс с утеплителем

Теперь строим фронтоны. Они могут быть как с окнами, так и без них – в этом случае оконные проемы делаются в . После этого можно приступать к монтажу мауэрлатов. На фото вы видите стройку мансардного этажа своими руками с возведением аттиковых стен.

Мансарда своими руками, фото сделано на этапе возведения фронтонов

Мансарда своими руками: видео содержит полезную информацию, которую стоит изучить перед началом строительства.

Монтаж мауэрлата

Мауэрлат изготавливается из бруса сечением от 150 мм. Если нет брусьев необходимой длины, то выполняем соединение нескольких коротких при помощи анкеров. В брусьях высверливаем отверстия под анкера, которые мы заранее установили в армопоясе мансардного этажа.

Укладываем на армопояс слой влагоизоляции. Для этой цели подойдет нарезанный на ленты рубероид. Материал укладывается внахлест и сплавляются. Теперь укладываем мауэрлат так, чтобы анкера вошли в сделанные для них отверстия, сверху затягиваем все болтами. Оставляем конструкцию выстаиваться двое-трое суток, затем подтягиваем болты еще раз. На рисунке внизу изображена схема крепления мауэрлата к армопоясу мансардного этажа.

Конструкция мансарды: монтаж мауэрлатной рамы

Если дом построен из бревна, то монтажа мауэрлата не потребуется, стропила будут упираться в верхние бревна несущих стен.

Как правильно пристроить мансардный этаж: упор стропил на бревно несущей стены

Строительство мансарды своими руками: видео крепления мауэрлата.

Важно: перед монтажом брусья мауэрлата, как и вся стропильная система, обязательно должны быть обработаны антисептическим составом. Если этого не сделать, рама будет подвержена грибковым поражениям и гниению, что чревато для нее потерей прочности, и, следовательно, разрушением всей конструкции мансардной крыши.

Теперь, когда завершен монтаж мауэрлата, можно приступать к постройке и , укладке теплоизоляции на фронтоны и стены и отделочным работам.

Делаем надстройку мансардного этажа

Постройка мансарды, незапланированной ранее, доставит вам определенные хлопоты: тут и само строительство, и получение разрешения на него. Однако итог сполна оправдает затраченные усилия. Не смотря на некоторые временные и финансовые затраты, строительство мансарды своими руками будет выгоднее, нежели приобретение отдельного дома или квартиры.

Важно: до того, как делать мансарду на старый дом, в котором она не была запланирована, необходимо предварительно выяснить, возможно ли это. Пристройка увеличит нагрузку на стены и фундамент дома, и для оценки их несущей способности придется вызвать специалиста, который произведет необходимые

Строительные работы на мансардном этаже

После того, как будут получены все разрешения для надстройки и сделан ее чертеж, можно приступать к стройке. Прежде всего, нам нужно разобрать кровлю и старую стропильную систему, а затем фронтоны этажа. Последние разбираются из-за того, что нам нужно будет увеличить их в высоту.

Поднятие фронтонов должно осуществляться на высоту мауэрлата, — примерно два кирпича, либо на высоту аттиковой стены, если таковая будет возводиться. На рисунке видно, как это будет выглядеть. Как вариант, каменные фронтоны можно заменить сип-панелями, так вы уменьшите нагрузку на фундамент и стены.

Строим мансарду своими руками: поднятие фронтонов

Следующий момент надстройки незапланированного мансардного этажа, это монтаж мауэрлата. Если мы строим мансарду с аттиковой стеной, то дальнейшие действия можно производить по технологии, описанной выше для комплексного строительства. В случае, если эта стена строиться не будет, то мауэрлаты крепить придется при помощи скоб и деревянных пробок. На рисунке ниже вы можете рассмотреть, как можно это сделать.

Как сделать мансарду своими руками: крепление мауэрлатов при помощи скоб

Важно: брусья для стройки мауэрлата должны быть как можно более длинными. Чем меньше будет стыковых соединений, тем крепче будет вся конструкция. Кроме того, если мауэрлат делается под каркасную крышу и имеет форму замкнутой рамы, то его обязательно нужно усилить по углам скобами.

1.Какие крыши могут быть использованы для мансардных построек

2. Почему мансарды становятся популярными

3. Какими бывают мансардные крыши

4. Что нужно знать при строительстве мансарды

5. Требования, предъявляемые к мансардным крышам

6. Возможности использования мансардного этажа

Заключительным этапом любого строительства является установка крыши, а в случае строительства крыши частного дома важно определиться не только с необходимыми для работы материалами, но и конструкцией, и формой кровли.

Наиболее рациональным на сегодняшний день являются проекты мансардных крыш, за счет которых можно существенно сэкономить и оборудовать дополнительное помещение.

В данном случае появляется возможность не только приведения чердака в более привлекательный вид, но и использования его для увеличения жилплощади. По каким же критериям можно понять, что перед вами мансардный этаж?

Во-первых, он располагается на последнем этаже. Во-вторых, для создания его фасада как частично, так и полностью задействуется ломанная или наклонная крыша.

Если учитывать строительные требования, то уровень пересечения кровли с фасадом не должен превышать 1,5 метров от пола мансарды.

Если проект мансардной крыши не предусматривает такового, то помещение нельзя будет назвать мансардой – оно так и останется хорошо оборудованным, но все же чердаком.

Архитекторы отмечают, что мансардные крыши придаются любому дому особой презентабельности, а также способствуют увеличению его практичных функций.

Если при планировке мансардного этажа сложно разместить внутренние помещения в условный треугольник, то выбирают более подходящий угол мансардной крыши, например, с изломанными скатами, как показано на фото.

Главным преимуществом мансардных построек является возможность использования уже имеющегося фундамента, то есть даже при капитальном строительстве площадь земельного участка останется неизменной.

Одним словом, данная кровля является экономичным вариантом обустройства дополнительной жилплощади, используемым в современном строительстве.

Какие крыши могут быть использованы для мансардных построек

В зависимости от выбираемого типа крыши получится мансарда той или иной формы, как правило, это треугольные, ломанные, асимметричные, расположенные по всему дому или в конкретной его части.

Разновидности мансардных крыш:

1. Самым простым вариантом считается обустройство односкатной кровли.

   Такая крыша выглядит как наклонная плоскость, закрепляемая к разновысотным несущим стенам. Подобные варианты мансардных крыш встречаются очень редко из-за значительного уменьшения внутреннего пространства.

2. Большой популярностью среди застройщиков пользуются щипцовые или двухскатные крыши, состоящие из двух скатов, закрепленных в противоположных направлениях. Для такой кровли характерно удобство и быстрота монтажа, а также высокая прочность конструкции.
3. На мансардах небольших домов или дач (см.: «Мансарда на даче, достоинства и недостатки») хорошо смотрятся ломаные крыши, которые являются подвидом двускатной кровли (прочтите: «Какие бывают виды крыш с мансардой»).
4. Более сложной по конструкции считается вальмовая и полувальмовая крыша (относятся к четырехскатным крышам).

   Отмечается, что такие проекты домов с мансардной крышей направлены на максимальное использование полезной площади.

5. На округлых и многоугольных зданиях отлично будет смотреться купольная, пирамидальная или коническая кровля.

   В этом случае крыша мансардного типа возводится в несколько этапов и предполагает максимальную точность в расчетах.

Почему мансарды становятся популярными

Увеличение спроса на строительство мансардных помещений объясняется рядом причин, среди которых:

• оборудование дополнительной жилплощади без использования дополнительного участка;
• внешняя привлекательность здания;
• возможность увеличения плотности строительства;
• расширение уже эксплуатируемого дома, при этом жильцам не нужно никуда съезжать;
• короткий срок возведения;
• для монтажа помещения достаточно минимального бюджета.

Какими бывают мансардные крыши

Среди большого количества предложений следует обратить внимание на основные варианты мансардной крыши, используемые в строительстве:

• с одноуровневой мансардой отлично сочетается двускатная или ломаная крыша;
• для одноуровневой конструкции могут быть установлены выносные консоли;
• сооружение двухуровневой мансарды может выполняться с использованием опор смешанного типа(прочитайте также: «Готовые проекты бань с мансардой»).

Подбирая типы мансардных крыш важно учесть уровень предполагаемой нагрузки на конструкцию в целом.

Даже если строительством мансарды владелец коттеджа или дома будет заниматься самостоятельно, то создание проекта и расчеты предельно допустимых нагрузок возлагаются на специалистов. Что касается стиля кровельного оформления, то здесь предлагается масса вариантов, различных по внешнему виду и стоимости, однако, изначально выбор должен быть согласован с эксплуатационными и конструктивными требованиями (см.: «Мансардная кровля: особенности и этапы строительства»).

Что нужно знать при строительстве мансарды

Самостоятельно составить проект мансардной крыши частного дома и правильно выполнить монтажные работы удается далеко не каждому, поэтому лучше сразу возложить ответственность за исполнение запланированных мероприятий на профессиональных строителей (читайте также: «Возможные проекты мансардных домов»).

Прежде чем приступить к созданию проекта, следует проанализировать планировку основы здания, конструкции его кровли.

Если проектирование мансардной крыши выполняется в качестве дополнительного этажа к давно эксплуатируемому дому, то требуется проведение оценки качества его фундамента и несущей основы, а также уровня возможной нагрузки на них.

Одноэтажные дома с мансардой становятся всё более популярными.

Поскольку мансардная конструкция должна быть очень легкой, то и стройматериалы закупаются соответствующие.

Мансардная ломаная крыша, подробно на видео:

Требования, предъявляемые к мансардным крышам

Все проекты мансардных крыш частных домов составляются с учетом перечисленных ниже требований:

• Кровельные материалы должны иметь минимальный вес.

  Отлично подходит для этого металлочерепица, металлические листы и прочее.

• Для внутренних и наружных облицовочных работ, а также возведения перегородок используются легкие профили или гипсокартон.
• Из-за большой площади поверхности, соприкасающейся с внешней средой, уровень теплопотерь мансарды гораздо больше, чем в нижних этажах, поэтому теплоизоляции кровли должны быть уделено особое внимание. Строители, как правило, рекомендуют минеральную вату или любой современный облегченный утеплитель.

  Дополнительно укладывается пароизоляция и гидроизоляция (читайте также: «Мансарда в частном доме — этапы надстройки»).

Возможности использования мансардного этажа

Следует отметить, что проекты крыши с мансардой могут создаваться для любого жилого помещения, включая спальню, кабинет, детскую игровую комнату, тренажерный или спортивный зал для личного использования владельцев дома. А при застеклении конструкции на мансарде можно создать собственный огород или зеленый уголок (прочтите статью: «Крыши домов с мансардой: формы и разновидность»).

Сегодня наличие чердака в стране является не только нормальной деятельностью, но и показателем материального благосостояния владельца.

расположение дополнительный этаж это зависит от личных предпочтений — кто-то займет все свободное место, и одного будет достаточно, чтобы сделать только его часть. Но в дополнение к тяжелой части воображения, вам нужно знать, как построить чердак, принимая во внимание все нюансы конкретной комнаты. Точное планирование и правильный выбор строительных материалов — обеспечение удовлетворительного результата и удобного размещения жилья.

MANSARD DESIGN

При строительстве чердачного пространства в деревянном доме необходимо учитывать:

1. Площадь поверхности зависит от угла крыши.

   Чем больше наклон, тем больше площадь поверхности.

2. Форма крыши. Оптимальным вариантом является скользкая крыша, которая помогает рационализировать пространство.
3. Характеристики дизайна будущих пространств и структуры всего здания.

   Особое внимание следует уделить вспомогательным элементам.

4. Загрузите его на крыше. Там, где это необходимо, установлены стропила, которые увеличивают прочность конструкции.
5. Расположение элементов системы связи в соответствии с требованиями пожарной безопасности.
6. Необходимость установки окон.

   Расстояние от земли до середины окна составляет не более 200 см. Оптимальное освещение достигается, если размер окна составляет одну десятую от площади пола.

Для максимального правильного расчета несущих элементов конструкция чердака должна выполняться на этапе подготовки нового здания. Макет здания включает в себя балки, подставки, стойки, стропила и армирование стен. В этом случае максимальная высота надстройки должна составлять 2,2 м, а ее ширина составляет не менее 3 м.

Кроме того, вы должны тщательно рассмотреть, где будут лестницы и окна.

ПРОИЗВОДСТВО ДРЕВЕСНЫХ МАШИН

Оптимальным решением для выбора материалов для дополнительной напольной рамы является дерево. В дополнение к эстетическому облику деревянные стены имеют низкую проводимость, что способствует поддержанию тепла в помещении. Экологически безопасная рама «дышит», поглощает продукты разложения кислорода и других химических соединений.

С четким соответствием поэтапного руководства по строительству деревянного лофта собственными руками он может быть довольно быстрым. Главное — определить потребление строительных материалов и четко спланировать желаемый дизайн.

Обновление чердака

После удаления стен до желаемой высоты и создания пола вы можете продолжить модернизацию дополнительного пола.

Вначале строится чердачная стена, если она была включена в макет. В этом случае используется материал, подобный тому, из которого изготовлены стеновые стены. Деревянная стена покрыта связкой, в соответствии с которой для защиты от негативного воздействия внешней среды используется другой слой лайнера.

Стены с половиной позволяют устанавливать стол, высота которого выше человеческого роста, обеспечивает свободное перемещение по всей комнате. Выбор зависит от цели чердака, строительства самого здания и других деталей макета.

Закрепление стен и установка Mauerlat

Если высота чердачной стены больше 0,7 м, чтобы избежать появления трещин, необходимо увеличить прочность конструкции.

Для этой цели выполняется армирование или склеивание стен, к которым прикреплен Мауэрлат. Связующие являются арматурными стержнями, перехваченными специальными клипами. Он укрепляет весь объем стен, толщина которого определяет расстояние между арматурой.

Внимание: без сварки — соединение выполняется только с помощью зажимов!

Для изготовления заготовки под пучком мы используем U-образные блоки, в которых будет уложен скелет.

Кроме того, волосы на расстоянии 1,2 см устанавливаются на расстоянии 1 м для последующей установки Mauerlate. Затем раму опрыскивают бетоном после полной закалки, которая может быть продолжена при строительстве желобов из окон.

Мауэрлат падает на армаду и крепко привязан к стене.

Если вы хотите сделать это, вам понадобятся бары размером 1,5 см. Если у вас нет нужной длины, вы можете подключить несколько коротких ссылок, используя якорь.

До установки Mauerlets влажность армадий была обеспечена заблаговременно рубероид . Стержни представляют собой просверленные отверстия, которые расположены так, что анкеры могут легко проникать в канавки.

Чердак своими руками — дополнительная площадь вашего дома

Затем винты должны быть прочно завинчены, а сформированная конструкция должна быть оставлена ​​на несколько дней, после чего их необходимо завинтить.

МАНСАРДНАЯ ИЗОЛЯЦИЯ

Независимо от цели нижней части чердака, пространство должно быть изолировано, что связано со значительной потерей тепла через крышу. Кроме того, из-за теплоизоляции снижается риск гниения деревянных апгрейдов и пресс-форм.

В качестве нагревателя используется минеральная вата или полистирол.

Использование любого материала имеет свои преимущества и недостатки.

Как показывает практика, оптимальная конструкция материала для внутренней теплоизоляции базальтовой ваты.

Изоляция потолка изнутри

Перед укладкой теплоизоляции на потолке необходимо удалить все мелкие трещины, после чего вы можете продолжить гидроизоляцию.

Для этого на рельсы крепится гидроизоляционная пленка для защиты поверхности от проникновения влаги.

Если вы хотите, вы можете поместить коробку и как можно ближе между ней и стропила базальтовые плиты . В зависимости от толщины теплоизоляционного материала они укладываются в один или несколько слоев.

Во избежание проникновения влагоизоляцию рекомендуется установить пароизоляцию, подходящую для пергамента или полиэтиленовой фольги. Прикрепите паровой барьер к стропилам со стойками или полимерными клеями.

Он выполняет изоляцию потолков гипсокартона, балок или фанеры.

Отопление полов и полов

Чтобы изолировать пол на чердаке, вы должны сначала наложить слой парового ограждения, а затем нагреть пространство между балками и обрезать деревянными досками.

Стены комнаты на чердаке должны быть изолированы только в том случае, если они не сформированы на склонах крыши. Перед изоляцией стены необходимо выровнять поверхность и удалить все шнурки.

Процедура укладки теплоизоляционного материала такая же, как и на потолке, обязательство — это наличие только контейнера.

ВЕНТИЛЯЦИЯ MANSARD

Подходящее вентиляционное устройство — обязательным условием для надежного нагрева чердака.

Воздушная циркуляция необходима для предотвращения сжигания деревянных ножниц и коррозии армированных элементов.

Неудачная организация вентиляции также приводит к смачиванию изоляции и ухудшению теплоотдачи. Во избежание неблагоприятных воздействий на крышах необходимо установить вентиляционную щель.

И изнутри пирога с крышей вы должны оставить свободное движение воздуха.

Отверстия для его выхода выполнены в области хребта крыши, и в случае отсутствия целесообразно установить специальный специальный элемент вентиляции на пандусах.

ИНТЕРЬЕРНЫЕ СТРУКТУРЫ МАНСАРДА

Завершение чердака зависит от личных пожеланий владельца и цели его расположения.

Элементы мансардного декора ничем не отличаются от дизайна любой другой комнаты.

Здесь используются потолочные потолки, настенная облицовка, бамбуковая ткань или гипсокартон. Вы можете создать очень удобную среду, обойдя или покрасив стены одним или несколькими тонами. Важными факторами при выборе дизайна являются размер и конфигурация чердака, освещение, расположение окон и дверей и доступность материалов.

Характеристики строительства чердаков
Шаг за шагом — этапы производства
Как построить чердак своими руками
Заключительная фаза строительства мансардной крыши

Наличие вспомогательной крыши может значительно увеличить полезную площадь частной собственности на квартиры. Чтобы сэкономить деньги, многие владельцы рассматривают возможность строительства чердака своими руками.

По мнению экспертов, это вполне возможно, если вы изучаете соответствующую информацию.

Характеристики строительства чердаков

Один из лучших вариантов — сломать чердак.

Он просторный и, после надлежащей утонченности, станет полноценным жилым пространством. Когда такая крыша установлена ​​без точного расчета, она не может этого сделать.

Следует отметить, что при проектировании чердака с кровельным покрытием следует учитывать рекомендации СНиП.

Необходимо учитывать несколько оттенков этой части:

1. Если здание построено на поле, где мягкий климат преобладает с частыми ветреной погодой и снегом очень редко, крыша может быть наклонена под небольшим углом.
2. В случае, если в районе проживания встречаются снегопады и сильные ливни, плоская крыша должна быть расслабленной.
3. Абсолютно необходимо оборудовать высококачественную акустическую, гидро- и теплоизоляцию, так как чердак должен быть такой же гостиной, как и другие комнаты в доме.
4. Лучший кровельный материал при строительстве крыши мансардного типа считается сланцем или плиткой.

   Некоторые владельцы неправильно монтируют металлические крышки, но с наступлением холодной погоды у них возникают проблемы с теплосберегающей чердачной комнатой. Строительные материалы следует выбирать с огнеупорными и влагостойкими свойствами, так как крыша всегда состоит из элементов из дерева. Для их лучшего сохранения такие поверхности обрабатываются противогрибковыми средствами.

5. Если вы строите внешнюю лестницу своими руками при строительстве крыши, вы можете сохранить полезную площадь в доме.

   Более комфортно для жителей будет внутренняя лестница, но это займет много квадратных метров. Существует еще один вариант — расположение потолочной лестницы, которая практически не покрывает пространство. Что касается конструкции винта, то его комфорт вызывает сомнение.

Шаг за шагом — этапы производства

Когда чердак поднимается своими руками, этапы производства будут:

1. В гидроизоляции установлены деревянные лучи с размером 10×10 см.

   Как сделать чердак

   В этом случае лучшим гидроизоляционным материалом является рубероид или только в рулонах, что делает его удобным даже при отсутствии соответствующих навыков. Если потолок в доме деревянный, то нет необходимости размещать дополнительные лучи под основными лучами.

2. Ниже приведена установка стоек на подшипниках с одинаковым размером поперечного сечения.

   Эти полки служат своего рода ограждением для чердачных стен. Они должны устанавливаться на расстоянии не более двух метров. Для обеспечения качественной работы на этом этапе будут выполнены ручные рисунки крыши мансарды.

   Если у вас нет необходимых знаний, вы можете связаться с экспертами.

3. Каждая из стендов должна быть полностью точной и использовать наконечники и зажимы для их крепления. Точность установки должна быть проверена в соответствии с уровнем и, при необходимости, поместить эти элементы в определенное место. После установки стойки они выровнены с обеих сторон. С внутренней стороны используются листы простой фанеры или сухие стены, а панели изготавливаются снаружи.

   Важно установить обогреватель между стойками.

4. Кроме того, установлен верхний луч с таким же поперечным сечением. Он может каким-то образом укрепить его. При строительстве мансардной крыши главное, чтобы лучи были прочно и прочно установлены.
5. На этом этапе установка Mauerlat, которая является опорой задней ноги, расположена в нижней части конструкции.

   Благодаря этому элементу рампа крыши закреплена на стенах. Для Мауэрлата вам нужна палка или тарелка, которая имеет часть 40×40 сантиметров. Поместите гидроизоляцию под ним, чтобы предотвратить гниение.

6. Если Мауэрлатт будет хорошо расположен, он защитит крышу дома от воздействия ветра, зимой от снега и других грузов.

   Для тщательной фиксации используйте проволоку с поперечным сечением 5 миллиметров, предпочтительно отожженную, которая предназначена для склеивания. Если вы хотите, чтобы власть стояла, провод строится непосредственно в них.

7. На следующем этапе, в соответствии с технологией установки чердачных крыш частных домов, необходимо установить рафтинговые лапы. Во-первых, отметка на каркасе Мауэрлат и плот отмечена в местах сплава. Обычно шаг установки составляет 100-120 сантиметров.

   Ножницы изготовлены из полностью плоских пластин с поперечным сечением 4-5 дюймов и шириной 15 сантиметров.

8. Рафтинг ног должен опираться на обязательный элемент здания — на гребне вала. Это не обязательно, если длина стропила не превышает 8 метров.

   Затем их обрабатывают нормальным растяжением.

9. Установка филе выполняется так же, как и с стропилами. Для упрощения работы он начинается с двух экстремальных элементов.

   Потяните шнур между ними и укажите на него, когда вы установите следующий наполнитель. После установки они прикрепляются к плите пола, что служит препятствием для ветра и осадков.

10. Перед созданием мансардной крыши вы должны определить расположение окон при рисовании чертежей.

    Отверстие окна должно быть не менее 12-13% поверхности боковых стенок. Там, где вы устанавливаете окна, необходимо укреплять плоты. Для этого поместите полосы, которые станут верхней и нижней частью окна, в котором рамка смонтирована и прикреплена.

Как построить чердак своими руками

Затем убедитесь, что все предыдущие работы выполнены правильно.

С помощью уровня необходимо проверить все размеры плиток и лучей с запонки крыш, которые составляют свои собственные руки. Также необходимо обеспечить жесткость и надежность крепления элементов конструкции, чтобы убедиться, что изоляция повсюду. Может потребоваться решить небольшие недостатки.

Вы можете связаться с опытным строителем, чтобы оценить качество работы на чердаке в доме, так как крыша должна быть прочной, надежной и долговечной.

Если все, как хорошо настроить чердак, а конструкция ничего не угрожает, вы можете перейти к следующим этапам строительства:

1. Когда скелет крыши готов, рельсы ящиков дополнительно прикрепляются к стропилам.

   Шаг их установки зависит от кровельного материала, выбранного для покрытия крыши.

2. После установки рейки на него накладывается гибербарьер. Наиболее часто используемые обычные полиэтиленовые пленки для этой цели. Это стоит дешево и в то же время защищает качество мансарды перед проникновением влаги. Закрепите его с помощью строительных зажимов. Пленка должна покрывать снизу вверх.
3. Теплоизоляционный материал устанавливается поверх слоя пленки.

   Одна из лучших изоляций — минеральная вата. Этот материал легкий, безопасный для здоровья, отлично сохраняет тепло. Кроме того, minvat не позволяет распространять грызунов в доме.

4. В том месте, где расположена крыша, установка выполняется аналогично установке из полиэтиленовой фольги.

   Материал крыши укладывается таким же образом, что он нагружает элементы друг к другу. Должно быть обеспечено, чтобы в местах, где крыша повреждена, верхние части крыш крыши выступают над дном.

   Этот момент очень важен, потому что неправильная установка завершается тем фактом, что даже при небольшом дожде крыша мансарды начнет течь и что деревянная конструкция постепенно станет бесполезной.

5. Установите коньки так, чтобы после завершения строительства атмосферных осадков он не мог попасть под крышу.

Заключительная фаза строительства мансардной крыши

Когда основная часть чердака будет завершена, продолжайте установку дверей и окон, которые являются частью крыши такой конструкции.

Торт крыши в этом случае многослойный, поэтому внутри чердака гарантируется шум, тепло и гидроизоляция.

Если решение по лестнице не принято, лучше выбрать внешний вариант, который будет проще и дешевле. Со временем вы можете сделать лестницу в комнате, потеряв часть комнаты в доме.

Следует обратить внимание на обратные работы, если на чердаке есть гостиная.

Однако для тех, кто когда-либо ремонтировал дома в своих домах, такая работа не составит труда.

Даже если вы решите пригласить команду опытных строителей, информация о том, как построить крышу, не будет излишней.

Это позволит контролировать работу по строительству мансарды на крыше.

Создание мансарды – популярного вида помещения – своими руками на сегодняшний день не представляет трудностей. Давайте рассмотрим все этапы строительства, а также плюсы и минусы данной конструкции.

Особенности

Дом – это место, где нам хотелось бы окружить себя уютом, иметь возможность отдыхать с семьей и работать. Иногда это становится невозможным из-за недостатка квадратных метров. Как сделать жильё просторным и комфортабельным? Строительные технологии шагнули далеко вперед – появились ресурсы, позволяющие расширить занимаемые площади своими руками посредством пристроек. Но если земли недостаточно, тогда наиболее удачным вариантом станет мансарда!

В настоящее время - это модная конструкция для частных домов. Еще в XVII веке мансарда была задумана как способ расширения жилья для бедных слоёв населения. А благодаря французскому архитектору Мансар (фр. Mansard) переделка крыш в жилые апартаменты стала очень популярна и среди богатых. Отсюда, кстати, и пошло название – мансарда.

Многие задаются вопросом: «Мансарда или дополнительный этаж?». Сразу стоит уточнить, что это две разные вещи. Перед выбором того или иного варианта взвесьте все минусы и плюсы, за и против, учтите назначение вашего жилища (дача или постоянное место проживание), ваше семейное положение, а также бюджет. Намного экономичнее выйдет возвести мансарду, нежели полноценный второй этаж.

В этой статье мы расскажем вам, как существенно преобразовать полезную площадь при минимальных вложениях. А с выполнением всех необходимых мероприятий вы сможете справиться и собственными силами.

Монтаж и обустройство мансарды, фасад которой полностью или частично образован поверхностью наклонной крыши, – это обширный простор для фантазии и творчества. Столько места не должно пропадать зря! Здесь выйдет отличная студия, рабочий кабинет или место для хранения ненужных вещей. Но не слишком ли уж это расточительно - превращать драгоценные метры площади в склад?

Обычно чердачные помещения предоставляют детям, которые любят размещаться на высоких уровнях, и к тому же низкие балки взрослым часто доставляют некоторые неудобства. Этаж этот самый последний, а чем выше, тем, без сомнения, вид лучше. Наличие труб, соседство с крышей, выносной балкон, пологий потолок – все это станет стильным подспорьем для создания архитектурного дизайна.

Объективная оценка специфики и знание конструктивных качеств этого типа надстройки дают шанс, что все получится как нельзя лучше, не будет нанесен вред несущим стенам и фундаменту дома, а жилище прослужит долгое время. Поверьте, чердак – весьма полезная вещь!

Самое удачное решение – это каркасная мансарда. Прежде чем начинать разрабатывать план надстройки, вы обязаны удостовериться, что нижний этаж сможет выдержать дополнительную нагрузку. Ведь каждый человек, сталкивающийся с постройкой, знает, что основное здание размещено на несущей конструкции, которая рассчитывается, исходя из всей массы строения. Поэтому в начале строительства необходимо сделать нужные расчеты, а также проверить фундамент, нет ли на нем трещин или каких-либо разрушений. При необходимости основание нужно будет укрепить. На этом этапе лучше всего обратиться к профессионалам.

На основе того, как устроены крыша, внешний вид мансарды может быть различной. Как правило, мансарда занимает весь верхний этаж, хотя иногда встречаются варианты, расположенные по одну сторону от продольной оси здания. Нечасто можно увидеть мансарды, выходящие за пределы нижних конструкций.

Чаще всего крыша бывает двускатной либо ломаной. Более сложный вид двускатной конфигурации пользуется популярностью: крыша состоит как бы из двух плоскостей. Но каждую из них мы обсудим более подробно чуть позже. Окна, большие или маленькие, расположенные на потолке, пропускают вo много раз больше света, чем обычные окна в комнатах на нижних этажах.

При выборе кровельного покрытия соблюдайте гармонию, чтобы не нарушить сочетание формы мансардного этажа и крыши.

Также можно сразу утеплить помещение СИП панелями. В итоге у вас получится облегченная конструкция, которая состоит более чем на 50% из лёгкого пенополистирола, следовательно, не создает нагрузку на стены и перекрытия.

Есть несколько особенностей при проектировании, которые нельзя игнорировать.

• отнеситесь серьёзно к теплоизоляции, которую следует усилить, ведь именно крыша часто «страдает» от нередких и порой сильных перепадов температуры;
• немаловажно произвести на совесть гидроизоляцию, чтобы со временем утеплитель не намок;
• между теплоизоляционным слоем и кровлей необходимо сделать вентиляцию надлежащим образом.

Параметры стропильной конструкции должны быть обусловлены дальнейшим сооружением теплоизоляции, которая размещается между брусовыми стропилами и имеет толщину не менее 20 см. Стропилы обязаны быть не менее 25 на 25 см.

Основные показатели древесины, важные для устройства системы, – это стойкость при изгибе и сжатии, нужная плотность и влажность.

Деревянные стропила, в свою очередь, требуют обработки антисептиками либо огнебиозащитными структурами и должны иметь границы огнестойкости.

Дизайнеры советуют оставлять целым пространство мансарды. Тем не менее если возникает необходимость разделения комнат, то возводить перегородки лучше при помощи гипсокартона.

Рассмотрим также недостатки данного вида подстройки:

• из-за наклонной крыши, в отличие от обычного этажа, размер площади мансарды будет меньше;
• высота должна быть оптимальной, иначе возникнут проблемы с закрыванием/открыванием дверей;
• психологический фактор: иногда людям кажется, что не хватает воздуха, всякий раз хочется пригнуться, человек может ощущать дискомфорт;
• независимо от типа покрытия кровли и даже правильного монтажа шумоизоляции звуки от дождя будут проникать в помещение;
• важно грамотно продумать систему отопления;
• лестница, ведущая на чердак, может быть слишком крутой, следовательно, небезопасной.

Варианты конструкций и материалы

Воспользовавшись советами специалистов, тщательно разработайте будущий проект чердачного помещения. После этого подготовьте дизайн мансарды, так как это не просто определенное количество квадратных метров, а индивидуальность фасада – гордость строения. От методов покрытия и материалов для кровли зависит внешний облик и интерьер.

Выделяют несколько видов кровли.

Односкатная

Простейший вариант, представляющий собой покатую площадь, закрепленную на несущих стенах. Преимущества: простота расчетов и монтажных работ, благодаря малому весу подойдет для строений на фундаментах упрощенного типа. Недостатки: не самый привлекательный внешний вид, чувствительность к нагрузкам (снег).

Двускатная

Один из самых распространенных вариантов. Такое строение представляет собой два противоположных ската, ложащиеся на служащие опорой стены здания и соединяющиеся наверху коньком. Материальные вложения в двухскатную крышу достаточно невелики, при этом выглядит она эстетически привлекательно. Устройство двускатной крыши включает: стропила, обрешетку, наклонные плоскости, мауэрлат, горизонтальные ребра, конек, ендовы, свесы.

Ломаная

Ломаная кровельная структура является подвидом двускатной крыши, но с более комплексной конфигурацией. Из-за формы и наличия ломаных линий и произошло это название. Такая крыша придает дому солидность и основательность.

Четырехскатная или вальмовая

Одна из самых крепких и устойчивых к сильному ветру и протечкам во время осадков кровельных систем, где вместо фронтонов устанавливаются два ската треугольной формы. Комплексный монтаж – минус данной конструкции: требует точности при расчетах стропильной системы и установке каркаса. По этой причине проектирование обычно доверяют профессионалам.

Многощипцовая

Среди всех конструкций самой сложной, но при этом самой вызывающей интерес считается многощипцовая. Она характеризуется наличием нескольких фронтонов (от 3 и более). Большой плюс заключается в способности одним уровнем закрыть несколько помещений. Но в целом этот тип мансард работает преимущественно на архитектурный стиль и дизайн.

Мансардную часть при этом разделяют на два вида. Она может быть:

• одноуровневая – достаточно практичный вариант в исполнении, не требующий сложной разработки и серьёзных расчетов;
• двухуровневая – это сложная в возведении постройка, проект которой создается сразу совместно с домом.

Нынешние строительные технологии позволяют сделать на мансарде разные виды балконов. Чтобы выбрать нужную конструкцию, следует рассмотреть проектные особенности нижнего этажа. И неважно, был ли балкон внесен в план предварительно, его можно будет сделать в конце всех этапов строительства.

Самый удачный вариант расположения – со стороны торца. В таком случае балкон будет напоминать лоджию. Его возводят вместе с мансардой, что позволяет использовать часть крыши как навес, а перекрытие этажа – как пол.

Другой тип постройки – вариант, когда балкон располагается в кровельной части. На стадии перекрытия крыши часть строения оставляют без покрытия, чтобы там можно было обустроить балкон.

Чертежи и расчёт

Основным параметром при планировании мансардного этажа является уровень потолка, оптимальная высота которого должна составлять не менее 2,5 м. Сделайте чертеж перед непосредственной постройкой, оцените всё и укажите точные расчеты, чтобы все удалось построить точно. Самый идеальный вариант – это ломаная двускатная крыша, но тогда должно быть установлено как можно больше несущих опор для достаточной надежности, так как такой вид кровли усиливает давление на стены.

В расчеты не забудьте включить систему вентиляции, а также окна и трубы печного отопления, если таковые предполагаются.

Сама высота надстройки не имеет предела, а вот нижние концы должны быть не менее 90 см.

План должен содержать все информацию об особенностях формы, геометрических размерах и углах уклона скатов.

После того как будет выполнен точный расчет стропильной системы мансардной крыши, следует закупить все необходимые материалы и подготовить крышу. Только после этого и можно приступать к строительству.

Этапы изготовления мансарды своими руками

Очень важно выбрать дизайн и стиль интерьера на первоначальном этапе, а также принять решение относительно материалов для отделки. Следует прислушаться к мнению профессиональных дизайнеров, которые советуют применять только качественное сырьё. Мы пошагово расскажем вам о всех этапах строительства.

Крыша

Итак, первый этап – разработка проекта новой будущей крыши в старом помещении. Неважно, будет ли она односкатная, двускатная или ломаная, вне всякого сомнения внешний вид результата будет напрямую зависеть от конструктивных свойств крыши, а также примененного сырья. Сделайте схему в разных перспективах, чтобы лучше понять, как разместить элементы стропильной системы. Наиболее важно точно рассчитать высоту конька крыши, ведь именно от нее зависит размер площади под ней.

Высоту конька берем приблизительно 3,5 м – при самостоятельном сооружении каркаса, позволяющем выпрямиться в полный рост.

Важно помнить, что для того, чтобы своими руками соорудить каркас, вы обязаны знать о существовании двух типов стропильных систем: наклонных и висячих. Они отличаются между собой методом крепления узлов к стенам.

В домах, где нет несущей стены, будет использован механизм висячих стропил, которые будут держаться только на стенах дома и соединятся между собой гвоздями или шурупами при помощи угловых накладок. В этом случае ширина однопролетного здания, где предполагается именно этот тип стропил, не может превышать 6 м. Если же параметры дома больше, например, когда ширина пролета превышает 9 м, то тогда приходится делать большее количество подкосов.

В двухпролетних домах, где имеется только средняя опорная стена, делаются наслонные стропила. В таком случае три точки основания (две на наружных стенах дома и одна на внутренней) зависят от ширины постройки: больше 10 м – одна опора, a при ширине около 15 м понадобятся уже две опоры. Стропила крепятся между собой при помощи угловых накладок. Сама обрешетка изготавливается из реек или досок.

Паро- и теплоизоляция являются ключевыми этапами создания мансарды. Поверх обрешётки укладывается пленка мембранного типа, которая защитит от проникновения влаги, а с внутренней стороны для утепления укладывается стекловата.

Следующий этап – монтаж кровли, внутренняя обработка и дизайн стен и перегородок, а также установка окон.

Как мы уже рассказывали выше, наиболее удачным будет применение в качестве материала для кровли металлочерепицы или профнастила.

Полы

Вначале позаботьтесь о звуковой и тепловой изоляции от ниже находящегося этажа. Эту задачу можно выполнить несколькими способами: засыпка керамзита или укладка плит из минеральной ваты. Оба метода предполагают защиту от влаги гидропленками. Также уделите внимание деревянному межэтажному перекрытию. Тут утепление выполняется с перевязкой швов утеплителя и балок.

Покрытие полов выбирайте на свой вкус. Это может быть керамика, паркет или ламинат.

Окна

Окна для чердака – довольно-таки трудоемкий, хоть и стоящий того процесс, поэтому подумайте, сможете ли вы сделать его в одиночку. По сути, они особо не отличаются от фасадных, но есть одно серьёзное различие – особый тип открывания. К тому же при установке придется разобрать металлочерепицу, пытаясь сохранять при этом гидроизоляцию. Но это нестрашно, ведь именно благодаря окнам в комнате становится намного светлее и просторнее!

Очень важно знать, что при нерегулярном очищении от снега и льда окно может подвергнуться перепадам температур, поэтому важно подбирать модели в соответствии с тем климатом, в котором вы проживаете.

Выбор отопления

Для комфортного проживания и использования помещения также нужно позаботиться об отоплении мансарды. Оно должно не только поддерживать и удерживать тепло внутри, но и быть безопасным и экономичным.

Учитывать все детали нужно еще на начальных этапах проектирования. Предлагаем вашему вниманию несколько методов отопления мансардного этажа.

• Камин. Эффективный, уютный и вполне безопасный способ.
• Если в вашем доме уже имеется система отопления на нижнем этаже , то вам необходимо только произвести монтаж дополнительных труб и батареи.

• Установка независимой системы обогрева только для мансарды – самое правильное решение. Возможно установить абсолютно любые котлы отопления, при этом соблюдая необходимые меры безопасности. Но более удобные – турбированные газовые котлы, не требующие отдельного помещения. Они крепятся на стену, к тому же очен просты в использовании.
• «Теплые полы». Для создания комфортного микроклимата в помещении можно установить полы с подогревом. Это возможно сделать как своими руками, так и с помощью специалистов. В любом случае это достаточно экономичный вариант.

Важный момент – грамотное обустройство вентиляции. Только так отопление мансарды будет хорошо работать.

Утепление и вентиляция

Так как у мансарды площадь соприкосновения с улицей самая большая, по сравнению с нижними этажами, то к ее утеплению стоит отнестись очень тщательно. Сегодня рынок предлагает разнообразные утепляющие материалы. Однако при решении этой задачи, касаемой полноценной теплоизоляции и пароизоляции для дома, не забывайте о главных условиях, и тогда это снизит не только теплопотери и расходы на отопления дома, но и защитит потолок и стены от сырости, гнили и мокроты, образования наледей на кровле. Выбор материалов для «кровельного пирога» должен выполняться в соответствии с требованиями СНиП.

Когда вы будете выбирать в магазине отделку, заострите внимание в первую очередь на характеристике вашего жилья. Например, где жарко летом и морозной зимой, утеплитель должен быть стойким к воздействию внешних обстоятельств. Следовательно, одим из главных условий будет толщина. Чем холоднее, тем плотнее он должен быть, и, наоборот, если вы живете на юге, где зимой температура практически не падает ниже нуля, можно выбирать материал потоньше.

Самый универсальный и самый бюджетный – на основе минеральной ваты, реже применяют пенополистирол. Иногда можно использовать теплоизоляционный слой, состоящий из современных засыпных средств или материалов в виде жидкости, распыляемой на стены и застывающей в прочную форму. Во всех этих случаях кровля выйдет не менее устойчивой.

При верной сборке «кровельного пирога», конструкция которого и состоит из металлочерепицы или профнастила, обрешетки, гидроизоляционной мембраны, стропильной системы, должным образом оборудованная вентиляция подкровельного пространства обязательно продлить дни жизни вашей крыши. Никогда не играйте в лотерею «пронесёт – не пронесёт», а «мотайте на ус» советы специалистов.

Чтобы создать красивое и уютное жилое помещение, можно использовать, в качестве отделочного материала изнутри дерево, различные виды композитных панелей, панели НРL (или по-русски ЛВД – ламинат высокого давления). Не менее популярна мансарда, оформленная своими руками с применением листов из гипсокартона (ГКЛ).

Кровельное покрытие должно быть выполнено из легких материалов: профнастила, металлочерепицы и тому подобных материалов , способных облегчить вес механизма с учетом той нагрузки, которая будет перенесена на уже существующее здание.

Для начала – перед переделкой чердака – нужно сделать чертежи и составить смету. Так вы заранее увидите, с какими трудностями придется столкнуться.

В одиночку разработать план мансардной крыши достаточно нелегко: тут важны определенные знания и навыки по проектированию и проведению специфических расчетов. Допускать ошибки нельзя: тогда структура постройки будет ненадежной, к тому же может повредить общему зданию. Хотя если задумка не слишком сложная, то можно будет обойтись самостоятельно.

В смету необходимо внести все: от начала постройки и до оформления помещений.

Перегородки

Одна из самых простых задач, с которой вы однозначно справитесь своими руками, – это устройство межкомнатных перегородок. Обычно для этих целей используют гипсокартон и металлопрофиль. Делается все достаточно быстро и при минимальных затратах.

Конструкция проста: каркас, а к нему присоединяются гипсокартонные плиты. В конце делается обшивка перегородки. Для этого можно использовать вагонку, блок-хаус, имитацию бруса или даже фанеру с обоями – дело вкуса.

Отделочные работы

После утепления мансарды стоит подумать об отделке. Конечно, все зависит от того, как вы будете использовать это помещение. Своеобразная геометрия дает отличные перспективы для творческих решений оформления. Сразу отметим, что отделочный процесс представляет собой комплекс задач, каждая из которых несет свою функцию. Давайте рассмотрим подробнее материалы для отделки.

• Самый популярный материал – пластиковая вагонка . Преимущества: уникальность, бюджетность, экологичность. Установка доски может быть разной: по диагонали или по кругу, горизонтальной или вертикальной. Из минусов стоит отметить хрупкость и, пожалуй, слабую устойчивость к негативным факторам.

• Не самый дорогой материал – лист фанеры . Покрывать стены им достаточно легко. Также он обладает отличными звуко- и теплоизоляционными свойствами, не требуется предварительного выравнивания поверхности перед установкой.
• Отделка мансарды гипсокартоном позволит воплотить самые оригинальные дизайнерские решения: с его помощью можно создавать подвесные потолки, арки и даже колонны. При этом данный материал легко впитывает влагу, что является его негативной стороной. Но если выбирать особый вид, который устойчив к влажности, то такая отделка прослужит вам очень долго.

Итак, подведем итоги и обобщим вышесказанное.

Чтобы сконструировать красивую и качественную мансарду потребуется:

• тщательное проектирование будущей пристройки;
• укрепление несущих стены и фундамента;
• удаление крыши;
• возведение каркаса (своими руками собрать его вам будет достаточно легко);
• утепление кровли, создание гидроизоляции;
• установка окон;
• внутренняя отделка и утепление.

При чрезмерной экономии, как показывает практика, дом в итоге может получиться некачественным и непривлекательным. Поэтому выбирайте материалы с умом, учитывайте рекомендации специалистов, советуйтесь с родственниками и друзьями, а также с теми, кто уже имеет подобный опыт.
