Работа с радиоэлектроникой предполагает пайку материалов. Научиться этому легко, а если есть непонятные нюансы, то с опытом они исчезнут. Инструмент требует обслуживания для своей качественной работы. Мастеру нужно уметь правильно залудить жало паяльника, чтобы держался припой. Инструмент при этом не должен быть повреждён. Качество пайки зависит от правильных действий при обработке основания.

Особенности покрытий

Паяльники простого типа традиционно имеют медное жало. Материал до сих используется с момента изобретения инструмента из-за своих высоких теплопроводящих свойств. Но есть недостаток - способность к высокому износу. Медь выгорает или растворяется в припое. Недостаток требовалось устранить, и производители стали наносить дополнительное покрытие из никеля или серебра.

Никель обладает высокой прочностью и не изнашивается. Долгий срок службы - это преимущество никелевого покрытия. Недостаток - слабая адгезия. Такой наконечник плохо удерживает припой. Пайку можно выполнить только при подаче припоя непосредственно в зону работы. Рабочую область нагревают жалом, потом ложат небольшую часть припоя или паяльной пасты. Схватывание происходит от нагрева.

Серебро имеет хорошую адгезию, но слабо проводит тепло. К тому же материал дорогой. Со временем серебро изнашивается и обнажает медную основу. Это происходит из-за того, что покрытие из серебра растворяется в припое.

Особенности напыления усложняют работу и обслуживание. Поэтому радиолюбители, особенно старшего поколения, предпочитают медные паяльники. Но у медного жала есть недостаток - горячая медь мгновенно окисляется. Взаимодействие с воздухом происходит лишь на тонком слое, но этого достаточно для нулевой адгезии. Тепло тоже передаётся хуже. Выход из ситуации - наконечник всегда нужно покрывать тонким слоем припоя .

Олово нельзя наносить перед пайкой, поскольку под его слоем начинает выгорать медь. На месте выгорания появляются шлаки, из-за которых отсутствует адгезия. Мастер начинает отвлекаться от работы.

Абразивные материалы стачивают покрытие. Никель или керамика нанесены тонким слоем на жало - вот почему нельзя их стачивать. Дорогостоящий наконечник превратится в медный пруток.

Процесс подготовки медного жала

Процесс покрытия не вызывает трудностей. Расплавленный припой хорошо ложиться на горячую медь, но с одним условием - она должна быть чистой. Добиться этого можно только при низкой температуре. Окисление при повышении температуры ускоряется и адгезия пропадает. Холодный припой нельзя прилепить к жалу, поскольку он не плавится. Получается замкнутый круг.

Шлаки, остатки канифоли и пластика, окалину и прочий мусор можно удалить на холодном инструменте. Стержень перед этой операцией вытаскивают, чтобы не повредить нагреватель. Жало внутри нагревателя тоже окисляется, что ухудшает теплопередачу. Электричество из-за окалины преодолевает лишнее сопротивление и расходуется впустую.

Перед тем как залудить паяльник с медным жалом его нужно очистить от грязи. Делают это напильником или наждачкой. Материал следует заточить до чистого слоя, чтобы внешний вид был как новый. Проще это сделать наждачкой. Поверхность полируют до гладкого состояния - так окисление проходит медленнее.

Скорость окисления можно снизить, если оковать жало. Делают это молотком на наковальне. Аккуратными ударами укрепляют поверхность и придают форму медному прутку. Далее переходят к процессу лужения, пока оно не покрылось шлаками.

Способы лужения медного жала:

Правильная подготовка позволит не нервничать на начальном этапе работы. Спустя время процесс нужно переделывать из-за того, что медь начинает окисляться.

Лужение современного покрытия

Наконечники из керамики и никеля не нужно лудить. Так читают производители, но это не более чем реклама. Современные покрытия тоже склонны к окислению, только процесс происходит медленнее. Залудить жало паяльника паяльной станции современного типа обычным способом не получится - покрытие будет стёрто.

Очистку выполняют мокрой тряпочкой их х/б ткани. Берут твёрдую канифоль, куда ложат немного припоя. Наконечник следует натереть тряпочкой и моментально окунуть в канифоль. Кусок припоя утапливают вертикально вниз. Припой плавится и обволакивает конус жала.

Очистка в процессе работы

Правильно облудить паяльник важно не только во время подготовки к работе. Спустя какое-то время пайки может случиться так, что материал снова не будет липнуть к основанию. Это происходит через минут 15. Под слоем лужения обгорает медь. Существует несколько способов как правильно залудить паяльник во время работы.

Бруском дерева

Брусок дерева неотёсанный всегда должен находиться под рукой у мастера. Используют хвойные породы, поскольку такая древесина имеет природную канифоль. На древесину наливаю флюс и ложат немного припоя. Как только на жале появляется окалина, натирают его о дерево. Во время этого процесса основание очищается и облуживается.

Губка из металла

Способ моментального лужения основания паяльника. Заводские паяльные установки оснащены подобным устройством в виде губки из стали в контейнере.

Мастеру удобно пользоваться подобным методом, но его можно улучшить. Низ губки измазывают флюсом - паяльным салом. При неглубоком погружении жала оно будет просто очищаться. А если на основание нанести припой и макнуть его глубоко, до основания губки, то очистка будет совмещена с лужением.

Метод оптимален для современных наконечников с керамическим или никелевым напылением. Даже паяльники с тонким жалом из меди можно так очищать и залуживать. Повреждения устройству сложно нанести даже при сильном нажатии.

Использование канифоли

Способ для традиционного инструмента с простым жалом из меди. Металл быстро окисляется и через 10−15 минут припой уже не подцепить. Если почистить отдельно от флюса, то мастер не успеет донести паяльник - так быстро проходит окисление.

Чистят инструмент из-за этого в канифоли. Под паяльник ложат надфиль, можно воспользоваться стальной проволокой. Затем жалом трут до того момента, пока флюс не расплавится. Припоя не должно быть.

Классический метод и профилактика

Предыдущие способы придумали мастера относительно недавно. Наши предки, даже ещё отцы, делали лужение несколько иначе. Для этого требовался напильник с мелкой насечкой , верстак для работы (можно заменить доской), канифоль и максимально тугоплавкий припой.

Порядок действий:

Процедура отнимет минут 10, не меньше. Большое количество времени на подготовку окупается тем, что с инструментом можно работать несколько дней без особой подготовки.

Работа продолжительное время спровоцирует перегрев. Повышение температуры усиливает окисление и прут приходится готовить к работе чаще. Дабы избежать лишних процедур следует придерживаться некоторых правил.

Профилактические меры от окисления:

Инструмент всегда нужно держать наготове. После продолжительного простоя жало паяльника не лудится из-за сильного окисления. Восстановление адгезии покрытия, особенно из меди, проводят канифолью. После погружения в неё жало натирают тканью х/б. Во время работы паяльник тоже периодически нужно очищать.

Пайка материалов при работе с радиоэлектроникой - обычное дело. Научиться паять легко, к тому же с опытом мастерство будет только расти. Но инструмент требует качественного обслуживания, чтобы он безотказно работал. Мастеру нужно уметь правильно залудить жало паяльника, чтобы на нём держался припой, при этом нельзя повредить наконечник.

Существующие покрытия и их особенности

Традиционный материал - это медь. У нее хорошая теплопроводность, поэтому медь применяют в производстве с момента изобретения паяльника. Но материалу присущ недостаток - высокий износ. Для этого металла характерны выгорание и способность растворятся в припое. Производители со временем начали работать над недостатками, что породило покрытия с напылением из никеля или серебра.

Никель отличается устойчивостью к износу и высокой прочностью. В результате потребитель получает наконечник с долгим сроком службы. Но есть недостаток - слабая адгезия , из-за которой никелевый наконечник не способен хорошо удерживать припой. Пайку можно выполнить, только подав материал непосредственно к месту, которое предварительно греют жалом.

Серебро отличается хорошей адгезией, но низкой теплопроводностью. Материал способен растворяться в припое и имеет высокую стоимость. При работе очень быстро обнажается медная основа, и дорогое жало приходится вскоре выбрасывать.

Радиолюбители всё ещё активно используют медные наконечники, избегая усовершенствованных покрытий. Приходится мириться с особенностью меди - быстрым окислением при высокой температуре. В результате адгезия падает, а мастерам необходимо быстро чистить наконечник, стирая тонкий слой металла и очищая его от шлаков.

Современные жала с напылением тоже требуется готовить к работе, только методика несколько иная. На их поверхности скапливается припой, который периодически следует удалять. Это делают таким образом, чтобы не повредить дорогостоящее покрытие, иначе вместо жала с напылением можно получить обычный медный пруток.

Подготовка медного жала

Припой хорошо ложится на слегка нагретый наконечник, но с одним условием - он должен быть чистым. Это возможно только при низкой температуре, поскольку с расколённые жалом сложно проводить манипуляции. Задача в начале работы - очистить инструмент. После нагрева следует периодически стачивать окислившийся слой, чтобы улучшить адгезию.

С холодного паяльника можно снять стержень и провести его качественную очистку. При этом случайно повредить нагреватель не получится. Обрабатывают полностью весь наконечник, поскольку внутри нагревателя медь тоже окисляется от высокой температуры. Это ухудшает теплопередачу, и электроэнергия расходуется впустую.

Перед тем как залудить паяльник с медным жалом, его следует очистить от грязи. Работу выполняют напильником и наждачной бумагой. Материал затачивают до чистого слоя, чтобы медь имела вид новой. Вначале проводят грубую очистку напильником, а потом наждачкой полируют поверхность до гладкого состояния.

Мастера с опытом оковывают наконечник, что несколько снижает скорость окисления. Процесс заключается в том, чтобы равномерно укрепить поверхность медного прутка аккуратными ударами молотка на наковальне.

Лужение медного жала выполняют 2 способами - канифолью и натирая оловом. Первый вариант отличается высоким дымообразованием, поэтому не рекомендуется для жилых помещений из-за опасности для здоровья. Процедуру рекомендуют проводить на балконе. Очищенное жало помещают в ёмкость с канифолью, куда предварительно кладут немного припоя, который моментально покрывает наконечник и не даёт ему окисляться. После жало протирают натуральным сукном. Делают это аккуратно, чтобы не обжечься. Припой стараются втереть в медь.

Натирание оловом - это практически бездымный метод. Очищенное жало разогревают и макают в канифоль. После тёплую поверхность натирают оловом. Процедуру повторяют несколько раз, защитный слой натирают сукном.

Начальная обработка основания с напылением

Жало с напылением из керамики или никеля лудить не нужно, - так советуют производители, однако это не более чем рекламный ход. Такие покрытия тоже склонны к окислению, но процесс проходит медленнее. Залудить жало паяльника паяльной станции современного типа проверенным методом не получится - это уничтожит покрытие.

Чистку таких наконечников выполняют небольшим кусочком хлопчатобумажной ткани. Для этого в канифоль добавляют припой и окунают в смесь разогретое жало, которое предварительно натирают ветошью. Расплавленный припой обволакивает наконечник и формирует защитный слой.

Лужение в процессе пайки

Подготовку к работе проводят в спокойной обстановке. Через некоторое время адгезия жала снижается, поскольку медь начинает обгорать. Обычно это начинается через 5−10 минут. Есть несколько способов, как правильно залудить паяльник во время работы.

Деревянный брусок

Доска из хвойных пород всегда должна находиться под рукой у мастера. Такая древесина содержит природную канифоль. На брусок наливают флюс и укладывают немного припоя. Как только жало теряет адгезию, его натирают о дерево. Таким образом, можно не только очистить, но и облудить паяльник.

Металлическая губка

Способ отличается высокой скоростью. Заводские паяльные станции имеют контейнер с губкой из металла. В быту пользуются обычной металлической мочалкой.

Опытные мастера смазывают нижнюю часть губки флюсом. Неглубокое погружение жала позволит провести его простую очистку. А вот если макнуть основание в припой, а потом глубоко погрузить в губку, достав до слоя флюса, то очистка будет совмещена с лужением.

Инструменту сложно нанести повреждения даже при сильном нажатии. Способ годится для любого типа устройств.

Проверенный способ и профилактика

Предыдущие методы были придуманы относительно недавно. Наши предки проводили лужение несколько иначе, используя напильник с мелкой насечкой. Понадобится верстак для выполнения работы, который иногда заменяют доской, а также канифоль и тугоплавкий припой.

Порядок действий:

Процедура займет не меньше 10 минут. Это время окупается тем, что с инструментом можно будет работать дольше, не проводя дополнительной очистки.

Профилактические меры от окисления:

Сознательные мастера всегда держат инструмент наготове. Облудить жало паяльника желательно после работы и дополнительно перед ней, после длительного хранения. Профилактические меры во время пайки помогут избавиться от слабой адгезии припоя к наконечнику из любого материала.

Жало работающего паяльника нуждается в регулярном обслуживании. Иначе к нему перестает прилипать припой, и пайка превращается в мучительную процедуру.

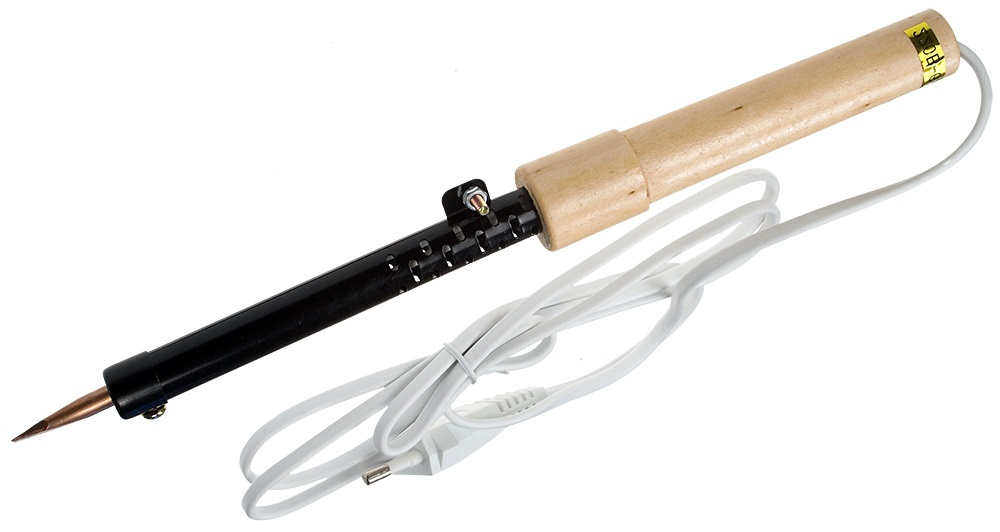

Новый электропаяльник комплектуется чистым, необлуженным жалом. Для паяльников с нихромовым нагревательным элементом оно представляет собой медный стержень, заточенный под клин.

Это удобно для соединения проводов между собой и с выводами электрических аппаратов. Для пайки мелких деталей популярна заточка жала конусом, что позволяет не цеплять им на печатной плате соседние элементы.

Уход за электропаяльником с нихромовым нагревателем

Установка жала в паяльник зависит от его конструкции. В первом случае оно удерживается в корпусе за счет слегка расплющенной части, при этом вставляется и вынимается из него с небольшим усилием. Во втором – крепится винтом на корпусе паяльника. Этот способ предпочтительнее. Оба способа крепления имеют особенности, влияющие на методы ухода за жалом паяльника.

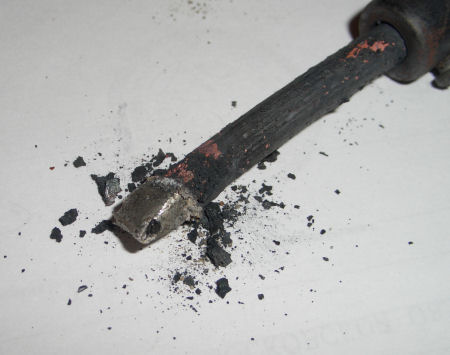

При длительной эксплуатации паяльника между стенками его внутренней части и жалом образуется окалина, ухудшающая теплопередачу. Если ее вовремя правильно не удалять, то разобрать этот узел будет невозможно без поломки. Жало периодически вынимают, очищают внутреннюю поверхность мелкой наждачной бумагой и вставляют обратно. При креплении винтом это сделать проще, только винт нужно иногда полностью выкручивать и закручивать обратно. Иначе сдвинуть его с места без поломки не удастся. При простой фиксации жала в корпусе приходится с усилием тащить его наружу. Иногда из этой затеи ничего не выходит, а попытки любой ценой добиться своего приводят к поломке паяльника. Поэтому, чем чаще вы будете доставать из паяльника жало и чистить его, тем дольше сохранится их разъемное соединение.

Другая проблема, возникающая при снятии жала, тоже приводит к выходу паяльника из строя. Дело в том, что нагревательный элемент наматывается нихромовым проводом на трубку из миканита. Внутрь этой трубки и вставляется жало с минимально возможным зазором, чтобы обеспечить максимальную теплопередачу. Если нагар, образовавшийся при работе, плотно заблокировал эти детали вместе, то разборка приведет к разрыву миканитовой изоляции и замыканию части витков обмотки между собой. Заметить это трудно, а при дальнейшей эксплуатации из-за уменьшения сопротивления обмотки потребляемый паяльником ток увеличится, нихром перегреется и сгорит. Поэтому, если вы долго не доставали жало из паяльника или оно сопротивляется при извлечении – лучше оставьте все, как есть.

Размер части жала, помещаемой внутрь паяльника, при простой установке ограничивается фиксирующими выступами. При использовании для этой цели винта на корпусе нужно правильно установить глубину установки. Если жало будет слишком глубоко, то площадь нагрева увеличивается, а теплоотдача уменьшится, так как снаружи окажется его меньшая часть. В результате обгорать оно будет быстрее. К тому же канифоль или жир при пайке будут сгорать раньше, чем окажутся в нужном месте.

Еще одной неисправностью, характерной для электропаяльников с нихромовым нагревателем, является нарушение изоляции между корпусом и нагревательным элементом. Обычно повреждение происходит в начале или конце обмотки, то есть, ближе к одному из выводов штепсельной вилки. Наличие «фазы» на корпусе паяльника при этом зависит от ее положения в розетке. Определить наличие повреждения можно, используя однополюсный указатель напряжения. Для этого нужно коснуться им корпуса работающего паяльника, затем перевернуть вилку в розетке и повторить проверку. Если указатель определит наличие «фазы» — паяльник придется сразу выбросить. Можно проверить состояние изоляции тестером или мультиметром, измерив сопротивление между корпусом и любым выводом штепсельной вилки.

На работу замыкание никак не влияет, но при одновременном касании металлических предметов жалом и рукой работающий получает удар током. К тому же это может привести к выходу из строя электронных компонентов. При их припаивании можно вывести из строя и все полупроводниковые элементы устройства. При касании жалом заземленных металлических предметов паяльник сам выходит из строя, так как внутри него происходит короткое замыкание. Если паяльник работает от понижающего трансформатора, то повреждение его изоляции не влияет на электробезопасность.

Электропаяльник не рекомендуется надолго оставлять включенным, не выполняя при этом никаких работ, так как при этом жало обгорает. Если часто возникают ситуации, когда нужно приостановить работу, а потом быстро ее возобновить, можно собрать небольшое устройство с переключателем и диодом. При необходимости на некоторое время перевести паяльник в «горячий резерв», питание на него с помощью переключателя подается через диод, и он начинает работать с мощностью, в два раза меньшей. Устройство удобно разместить в корпусе удлинителя, имеющего штатный выключатель. При этом можно сделать переключаемой одну розетку, а остальные использовать по своему усмотрению, например, для подключения ремонтируемой аппаратуры, осциллографа или других измерительных приборов. Розетку для паяльника можно пометить маркером или другими доступными способами.

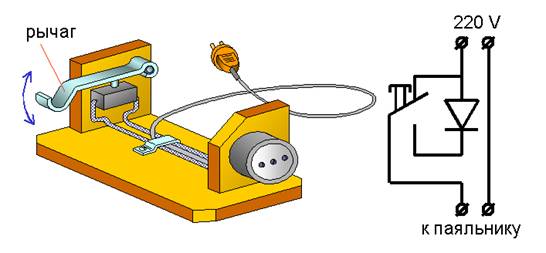

Иногда устанавливают концевой выключатель на подставке, переключающий питание положенного на нее паяльника через диод. Этот способ имеет недостаток: каждый раз, взяв паяльник с подставки, придется ждать, когда он подогреется до необходимой температуры. Это существенно замедляет пайку.

Можно воспользоваться и регулятором мощности паяльника. Его можно приобрести или изготовить самостоятельно. Но в некоторых случаях (например, для пайки проводов в соединительных коробках) это устройство будет лишним. Для работы с электронными компонентами регулировка температуры жала имеет большую ценность, поэтому лучше использовать для этих целей керамические паяльники или паяльные станции, имеющие регулировку и стабилизацию температуры жала, а не просто изменяющие потребляемую паяльником мощность.

Паяльник Atten SS-50 с регулятором температуры

Как правильно залудить медное жало у паяльника

Перед использованием жало нужно залудить. Иначе припой не будет к нему приставать и пайка станет невозможной. Рассмотрим способы, как правильно залудить жало для паяльника. Для этого процесса понадобятся:

• канифоль;
• припой;
• деревянный брусок;
• наждачная бумага с мелким зерном или напильник.

Рабочую поверхность нового жала зачищаем наждачной бумагой, положенной на брусок, до блеска. Если жало побывало в эксплуатации, его поверхность неровная и изрыта кавернами, то перед облуживанием его придется выровнять напильником. Лучше для этого вынуть его из паяльника и зажать в тиски. Если по вышеописанным причинам демонтаж жала невозможен, то можно обойтись и без этого. Считается, что плоскость для пайки лучше формировать не напильником, а отковыванием, постепенно расплющивая кончик жала молотком. Процесс этот более трудоемкий и требует определенных навыков, но в результате припой будет меньше вымывать медь их жала. Выбоины в нем будут образовываться медленнее, и повторное лужение потребуется не скоро.

Теперь устанавливаем жало на место и включаем паяльник в сеть. При этом периодически контролируем нагрев, касаясь канифоли. Как только она начинает плавиться, покрываем ею всю рабочую поверхность. В процессе выгорания канифоли процесс периодически повторяем, ожидая момента, когда температура станет достаточной для плавления припоя. Как только это произойдет, покрываем припоем всю рабочую поверхность жала и стряхиваем с него излишки.

Поверхность нужно полностью залудить. Если есть пропуски, или жало не лудится, значит, окисел был снят некачественно. Чтобы не остужать паяльник и не зачищать поверхность снова, применяем небольшую хитрость.

На брусок кладем наждачную бумагу, а на нее – кусочек канифоли. Плавим его паяльником и зачищаем рабочую поверхность жала наждачкой в среде канифоли. Периодически добавляем припой. Этот метод годится и для того, чтобы оперативно восстановить рабочую поверхность. Как только на ней появляются необлуженные зоны, рекомендуется поправить ситуацию с помощью наждачки и канифоли. Это будет лучше, чем потом выравнивать поверхность напильником.

Как облудить необгораемое жало

Обычное медное жало имеет недостатки: оно понемногу выгорает, требуя частого повторения вышеописанных процедур по очистке. С него невозможно убрать весь припой, что требуется для пайки корпусов некоторых микросхем.

Этих недостатков лишены необгораемые жала, поверхность которых покрыта слоем никеля. Но за ними нужен особый уход. Слой покрытия тонкий, его нельзя царапать. Поэтому никелированные жала нельзя чистить напильником, надфилем и даже наждачной бумагой. Нельзя даже стряхивать с них припой ударами о подставку паяльника. Если слой покрытия будет поврежден, то из-под него будет вымываться медь и жало придет в негодность. Поэтому и облудить его так, как медное, не получится.

Для того, чтобы залудить необгораемое жало, потребуются:

• кусок хлопчатобумажной ткани (можно использовать старое полотенце);
• канифоль;
• припой.

Ткань нужно обильно смочить в воде и отжать, а в баночку с канифолью кинуть небольшой кусочек припоя. Прогреть паяльник, затем энергично потереть его жалом о мокрую ткань, стирая окислы. Затем быстро окунуть его в канифоль, расплавляя в ней кусочек припоя. Жало лудится в среде канифоли, которая растворяет остатки окислов. После этого его нужно протереть о ту же ткань, что использовалась вначале.

Для очистки необгораемых жал в процессе работы предназначены специальные целлюлозные губки, которые продаются в магазинах электроники. Губку перед использованием нужно пропитать водой, отжав излишки. Лучше использовать глицерин, при этом она не будет высыхать. При работе нужно периодически протирать жало паяльника о губку, удаляя окислы и излишки припоя.

Еще можно использовать для этих целей проволочную губку (мочалу) из латуни или меди. Ее также продают в радиолюбительских магазинах. Подойдет и мочалка для мытья посуды из нержавеющей стали, но только мягкая, чтобы не царапала жало.

Но все эти способы могут не помочь, если паяльник с необгораемым жалом перегревается. Его температура не должна превышать 300 ˚С. Поэтому использовать их стоит только в паяльниках, имеющих регулировку температуры со стабилизацией.

Регуляторы мощности здесь не помогут, так как трудно подобрать его режим работы. Температура в зависимости от интенсивности пайки постоянно изменяется, когда паяльник бездействует на подставке, она максимальна, когда плавит припой – понижается. Напряжение в сети тоже может изменяться и влиять на температуру. В керамических паяльниках и паяльных станциях организована регулировка с использованием датчика, встроенного в паяльник. Начальная температура задается пользователем, а устройство управления ее поддерживает без его участия. Также не рекомендуется долго держать нагретое необгораемое жало без припоя.

Еще одно достоинство необгораемых жал, предназначенных для керамических паяльников и паяльных станций – они съемные и легко меняются. Производителями выпускается широкий ассортимент жал различной формы и размеров, предназначенных для выполнения разных видов работ. Владельцам паяльников с нихромовым нагревателем приходится идти на ухищрения, чтобы сделать их универсальными: придумывать какие-то вставки, наматывать на жало толстую медную проволоку. Это не делает процесс пайки удобнее, скорее – наоборот. А если вспомнить, что поменять жало у такого паяльника порой не так-то просто, то об использовании различных форм греющих поверхностей для него стоит позабыть совсем.

Достоинства и недостатки электропаяльников

Керамические паяльники компактны и экономичны. Их нагревательный элемент встроен внутрь жала и обеспечивает его быстрый разогрев. Но эти нагревательные элементы не выносят резких перепадов температур, поэтому их лучше резко не охлаждать. Также не стоит использовать жала, на которые они не рассчитаны: изменение температурного режима работы мгновенно выведет нагревательный элемент из строя.

Самым универсальным инструментом для паяния являются, конечно, паяльные станции. В них можно менять жала, плавно регулировать их температуру. Большее их количество работают на пониженном напряжении и гальванически развязаны с питающей сетью, а также имеют возможность подключения заземления к паяльнику. Совместно с использованием заземляющего браслета это позволяет предотвратить выход из строя радиоэлектронных компонентов от статического электричества и сетевых наводок.

Есть у паяльных станций лишь один недостаток: они занимают больше места на столе, чем обычный паяльник, и с ними трудно работать в полевых условиях. Поэтому, выбирая, какой паяльник лучше, нужно ориентироваться на то, что вы будете паять, где и как часто. А от выбора паяльника будет зависеть, какое жало вам придется эксплуатировать.

До того как залудить паяльник, следует узнать, в чем заключается данная процедура и для чего ее нужно проводить. Суть состоит в том, что в результате паек из-за перегрева жало паяльника окисляется и, соответственно, теряет способность нормально расплавлять припой. Поэтому периодически возникает необходимость залудить его, то есть снять окисленную пленку.

Для этого можно использовать несколько способов, общий принцип которых сводится к следующему: при помощи напильника, наждачной бумаги, точильного камня или любого другого абразива следует очистить жало и натереть его до металлического блеска, а затем покрыть рабочую часть припоем.

Как залудить жало паяльника?

Все паяльники, за исключением так называемых паяльных станций, которые представляют собой проволочный припой из оловянной трубки с канифолью, надо залуживать. И в первую очередь это касается новых инструментов, для того чтобы привести жало в рабочее состояние и использовать его для пайки.

Чтобы залудить жало паяльника, следует к его срезу приложить абразивный материал, удобнее всего работать небольшим напильником (хотя у каждого мастера со временем вырабатывается свой любимый метод) и затачивать его до блеска, идеальной гладкости, следя при этом затем, чтобы срез получился ровным. Четких требований к тому, какую форму придать жалу, нет. Универсальной является форма в виде среза, но для выполнения пайки, например, радиодеталей, транзисторов, SMD-детали более удобной является конусообразная форма, которой добиваются точности и качества соединений.

Кроме абразивной обработки, жало можно отковать. В этом случае удается добиться увеличения срока его эксплуатации из-за меньшей растворимости в припое. Также следует обратить внимание на то, что жало паяльника может быть и съемным, закрепленным с помощью винта. В таком случае его значительно легче обработать напильником, просто сняв его.

Для того чтобы залудить паяльник, его надо включить в розетку и подождать до тех пор, пока он не разогреется до своей рабочей температуры. Горячее жало надо опустить в подготовленную заранее канифоль, а затем – в оловянный припой. Надо настроиться, что данную процедуру придется выполнить несколько раз (в среднем – 3-5 раз, но все зависит от мощности паяльника, состояния жала, его рабочей части).

Достав жало из припоя, его надо приложить к дереву. Для этого мастера обзаводятся небольшими дощечками (предпочтительно из хвойных пород дерева из-за смолы, наличие которой в древесине помогает ускорить процесс, хотя допускается использовать и другие доски, но только не материалы из древесных опилок, таких, как ДСП). Надо соблюдать последовательность (сначала канифоль, затем припой на доску) до тех пор, пока срез жала не приобретет равномерный слой припоя блестящего серебристого цвета.

Это своеобразное свидетельство того, что жало паяльника удалось залудить правильно и качественно. Можно залудить жало при помощи другого паяльника, но, так как редко у домашних мастеров в наличии одновременно имеются два инструмента, данный метод используется редко.

Часто бытовые паяльники не обладают большой мощностью, например, от 25 до 65 Вт, а электросети не всегда могут обеспечить стабильные 220 В. Поэтому жало может не нагреваться до своей рабочей температуры, что может не позволит залудить его. Об этом красноречиво будут свидетельствовать шарики, скатывающиеся из припоя и настойчиво не желающие к жалу прилипать. Выход в этом случае один: надо использовать стабилизатор напряжения или трансформатор с возможностью повышения напряжения. Иногда допускается увеличить его до 230 В.

Вернуться к оглавлению

Как правильно подготовить провода для скрутки к пайке?

Для того чтобы, например, припаять медный проводок к другому в скрутке или к жестянке из латуни, их потребуется залудить не менее тщательно, чем жало. Для этого используется жало паяльника, которое, естественно, должно быть разогретым.

Разогретое до нужной температуры жало окунают в сначала в канифоль, затем – в припой, после – на провод или жестянку, прижимая его плотно и одновременно елозя по поверхности. Данная процедура должна выполняться очень быстро, для того чтобы не дать возможности канифоли успеть испариться. Следует заметить, что это очень кропотливая работа и такую процедуру придется делать неоднократно, до тех пор, пока на поверхности подготавливаемых к пайке материалов не образуется ровный слой припоя.

Затрачиваемое на залуживание поверхности время отличается для чистых материалов, не успевших еще окислиться от деталей с приличным слоем окислов. В этом случае их рекомендуется сначала снять механическим способом, например, с помощью напильника или наждачной бумаги. В особо сложных случаях, когда никак не удается залудить проволоку, вместо канифоли лучше использовать специальный химический состав, паяльную пасту или кислоту, которая в основном используется для лужения железа.

Часто для пайки используется припой в виде проволоки. В этом случае жало паяльника после канифоли быстро прикладывается к залуживаемой поверхности, одновременно в точке их соприкосновения ставится проволочный припой. Кончиком жала надо тереть об край припоя. Таким образом канифоль и олово взаимодействуют между собой, происходит обогащение этим соединением места контакта.

Вернуться к оглавлению

Как происходит пайка проводов?

Залуженные материалы полностью готовы к пайке, которая обеспечит между ними надежную связь, например, для безопасного и беспрепятственного движения электрического тока (если выполняется скрутка электрических проводов). Непосредственно процесс пайки выглядит следующим образом:

Для пайки проводов паяльником понадобятся канифоль и пропой.

1. Сначала к месту соединительного контакта надо поднести жало паяльника с припоем, который и обволочет залуженные части деталей.
2. Так как процесс пайки обеспечивается присутствием канифоли, то, как правило, для того чтобы выполнить пайку, необходимо несколько раз окунать в нее паяльник, а затем подносить его к месту соединения.
3. Процесс пайки следует завершить в тот момент, когда залуженные части деталей полностью окажутся в припое. В этот момент аккуратно убирается жало так, чтобы не сдвинуть их.
4. Место пайки считается застывшим, после того как блеск припоя несколько ослабнет.

В бытовых условиях есть потребность в пайке цветных металлов: медь, латунь, олово, свинец, золото или серебро – все они довольно податливы в работе. Значительно сложнее будет совладать со сталью, железом или цинком, прежде всего, из-за того, что они значительно хуже поддаются лужению. А вот алюминий и некоторые другие металлы с помощью бытового паяльника паять нельзя.

Но паяльник можно использовать не только для соединения различных металлических деталей, но и для их разъединения. В этом случае выполняется обратный процесс, но для этого жало паяльника тоже должно быть залужено правильно. Для того чтобы отпаять, например, провода в скрутке, надо разогреть место соединения. Жало следует обмакивать в канифоль и подносить к припою до тех пор, пока последний не расплавится. После этого детали очень легко разъединить. Для того чтобы удалить остатки канифоли с их поверхности, можно маленькой кисточкой обработать их растворителем.

В процессе работы жало паяльника постоянно нагревается, что приводит к окислению и необходимости лужения, поэтому следует знать, как залудить жало паяльника, чтобы с его помощью качественно ремонтировать бытовую технику и другие приборы.

Основные сведения о процессе лужения

Лужение паяльника – это процесс, представляющий собой покрытие поверхности стержня тонким слоем припоя, обычно для этого применяется олово. Лужение может быть как промежуточной операцией перед основной работой, так и самостоятельным действием, направленным на улучшение работы инструмента. Большинство инструментов, за исключением паяльных станций, представляет собой припой из проволоки и трубки с канифолью и нуждается в периодическом лужении. Процесс представляет собой снятие пленки окисления, которая образуется на поверхности из-за постоянного перегрева жала. Также нуждаются в лужении новые инструменты, которые еще предстоит подготовить к работе.

Общий принцип лужения одинаков: с помощью абразива жало паяльника очищается, а затем натирается до блеска. В качестве абразива могут выступать паяльник, точильный камень или наждачная бумага. Считается, что начинающим мастерам удобнее работать с напильником, но со временем каждый выбирает материал, кажущийся ему наиболее подходящим для работы.

Вернуться к оглавлению

Способы проведения лужения

Лужение можно провести разными способами:

• с помощью абразива;
• ковкой;
• от другого паяльника.

Для лужения материал прикладывают к жалу и затачивают его до идеальной гладкости, при этом постоянно проверяя срез: он должен быть ровным. К форме жала особых требований не предъявляется. Чаще всего жалу придается форма среза, но бывают исключения – при пайке некоторых деталей удобнее делать жало конусообразной формы.

Еще один способ лужения – с помощью ковки. Этот метод позволяет увеличить срок службы острия паяльника, так как растворимость в припое будет меньше. У некоторых моделей паяльников жало бывает съемным, поэтому его лучше снять и обработать напильником.

Использующиеся в бытовых условиях паяльники не всегда мощные, обычно они бывают от 25 до 60 Вт. Электросеть, в свою очередь, не всегда обеспечивает необходимые для работы 220 В. Из-за этого возникают случаи, когда стержень паяльника не нагревается до нужной температуры и провести лужение невозможно. Проявлением этого станет припой, который будет скатываться и не сможет прилипать к поверхности металла. В этом случае для работы придется использовать трансформатор и повышать напряжение, иногда допустимо повысить его до 230 В.

Для того чтобы правильно залудить паяльник, его нужно включить и нагреть до оптимальной температуры. Оптимальный нагрев определяется очень легко – стержень паяльника приобретает красноватый цвет. Затягивать не нужно, иначе стержень может прогореть. Как только жало приобретает нужный оттенок, его тут же опускают в заранее приготовленную канифоль, вместо нее можно использовать смолу. Начнется выделение дыма. Далее расплавляют оловянный припой, стараясь, чтобы он покрывал жало равномерно.

Перед тем как залудить жало паяльника таким способом, нужно запастись терпением: процедура повторяется от 3 до 5 раз, хотя количество повторов во многом зависит от состояния жала припоя и мощности паяльника. Повторив операцию в последний раз, залуженное жало прикладывают к деревянной поверхности, чтобы припой лучше распределился по поверхности стержня. Для этой процедуры применяются дощечки небольшого размера. Лучше подойдет хвойная древесина, так как в ней содержится смола, ускоряющая работу.

При работе важно соблюдать последовательность действий: сначала опускают жало в канифоль, затем прикладывают его к дощечке. Если остаются не покрытые припоем участки, последовательность повторяют. Повторять нужно столько раз, сколько понадобится для того, чтобы получился ровный слой припоя. Цвет должен быть серебристым, блестящим – это показывает, что лужение выполнено правильно. Еще один способ лужения – при помощи второго паяльника. Так как в домашнем хозяйстве редко может быть два инструмента, этот способ применяется очень редко.

Лужение по мере необходимости нужно периодически повторять.

Вернуться к оглавлению

Подготовка провода к пайке

Для припаивания медных проводов их необходимо залудить таким же способом, как сам паяльник. Для работы нужно разогреть жало до рабочей температуры. Жало опускают во флюс или канифоль, потом на припой, после этого плотно прижимают провод. Все это нужно делать быстро, чтобы канифоль не успела испариться. Эту работу придется повторять несколько раз. В результате процедуры на поверхности должен получиться качественный слой припоя.

Процесс лужения окисленных деталей отличается по времени. Окислы рекомендуется сначала удалить с помощью абразивного материала. В очень трудных случаях потребуется кислота для лужения, химический состав или паяльная паста. Для пайки иногда используют проволочный припой. В этом случае необходимо опустить стержень в канифоль, затем приложить к поверхности, которую нужно залудить, а между ними поставить припой. Край припоя потереть острием жала.

Некоторые провода могут быть защищены эмалью. Чтобы удалить ее, можно обработать провод ацетилсалициловой кислотой, то есть обычным аспирином. Таблетка кладется на место и прижимается паяльником. Через некоторое время таблетка плавится и кислота воздействует на лак и разрушается. После такой простой процедуры залудить провод нетрудно.
