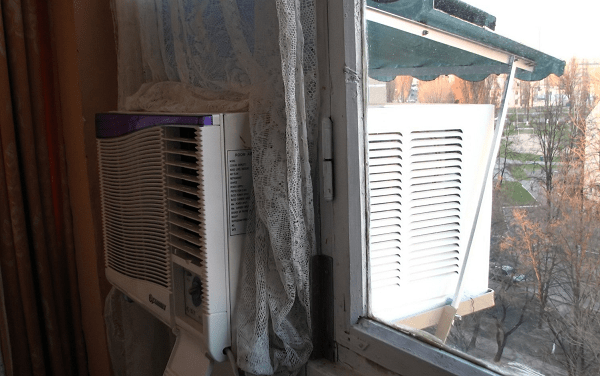

Оконный кондиционер —моноблок, поэтому его монтаж проще, чем в случае сплит-системы: нет необходимости в прокладке фреоновых трасс, проверке герметичности трубопроводов и т.п. Кроме того, при монтаже оконника не требуются высотные работы. Однако для нормальной работы кондиционера нужно точно соблюдать последовательность действий при монтаже.

Обратите внимание на следующее:

• Для кондиционера даже небольшой мощности рекомендуется проложить отдельную электропроводку и установить отдельный „автомат“ в распределительном щитке.
• На этапе выбора оконного кондиционера следует удостовериться, что его ширина меньше ширины окна
• кондиционер должен быть установлен без перекоса, иначе конденсат будет стекать на пол.
• между корпусом кондиционера и плоскостями проема, вырезанного для его установки, не должно оставаться щелей.
• монтаж оконного кондиционера будет весьма трудоемким, если в доме или офисе установлены витражи или стеклопакеты в рамах из ПВХ или алюминия

Правила установки:

1. Кондиционер нужно прочно закрепить, иначе возрастет уровень шума при его работе (и без того немаленький).
2. На кондиционер не должны попадать прямые солнечные лучи.

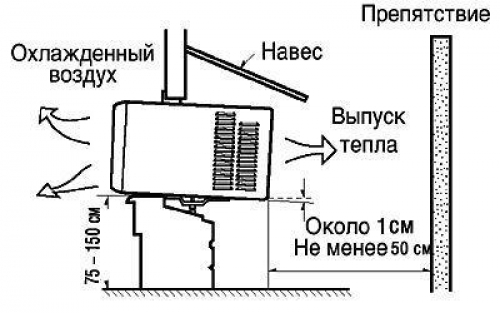

3. Внешняя сторона кондиционера должна выступать на улицу минимум на 25-30 см
4. Расстояние от внешней панели кондиционера до ближайшего препятствия (стены) должно быть не менее 50 см, иначе циркуляция воздуха будет затруднена и холодопроизводительность кондиционера снизится.
5. Все боковые вентиляционные отверстия кондиционера должны быть открыты, по бокам от него не должно быть препятствий (боковых стен).
6. Устанавливайте кондиционер с небольшим наклоном наружу вниз (это нужно для свободного стока конденсата)
7. Внешний край кондиционера должен быть на 1-2 см ниже внутреннего.
8. Низ кондиционера должен располагаться на высоте 75-150 см от пола.

Инструмент для монтажа оконного кондиционера

Инструмент и приспособления используемые для монтажа.

1. перфоратор
2. сменные патроны для разных сверл (для работы по бетону, по дереву, по металлу.)
3. электрический лобзик
4. ножовка по металлу и ножовка по дереву
5. стамеска для работы с рамами
6. стеклорез—роликовый (один ролик не более чем на 10 метров)
7. отрезная машинка типа „болгарки“
8. уровень строительный
9. уголки мебельные-всего2 вида (плоские и внутренние)
10. герметик силиконовый лучше белый непрозрачный
11. водоэмульсионная краска
12. кисть для краски

1. Выбор места установки кондиционера

Место для монтажа оконного кондиционера надо выбирать с учетом формы помещения и расположения мебели, а также других факторов. При выборе места учитывайте следующее:

1. Тщательно осмотрите оконную раму и стену и убедитесь, что они достаточно прочны для монтажа кондиционера. Различные материалы и виды отделки внутренней и внешней поверхности стены и рамы могут потребовать различных способов крепления кондиционера. Для крепления оконного кондиционера используются болты (в том числе анкерные) и крепежные кронштейны и уголки, обладающие достаточной прочностью.
   Если стена недостаточно крепкая или края отверстий крошатся, необходимо усилить стену, иначе возможно падение кондиционера, вытекание конденсата или повышенный шум и вибрация при его работе.
   • если стена достаточно крепкая затяните болты и прикрепите кондиционер
   • если края оконного проема недостаточно прочные (могут крошиться) усильте край проема металлическим уголком
   • стена недостаточно прочная необходимо расширить металлическую опору для снижения нагрузки на стену
   • если края оконного проема недостаточно прочные (могут крошиться) усильте нижний край проема металлическим уголком
2. Обеспечьте отвод конденсата, образующегося при работе оконного кондиционера. Для беспрепятственного стока воды задняя часть кондиционера должна быть слегка (на 0,5—1 см) наклонена вниз. Левая и правая сторона кондиционера должны быть строго на одном уровне. Иначе вода может капать с корпуса кондиционера.
3. Выходящий с задней стороны кондиционера (на улицу) воздух имеет высокую температуру. Он не должен попадать на животных, растения или людей.
4. Для технического обслуживания надо оставить не менее 10 см свободного места справа или слева от кондиционера и сверху от него. Чтобы охлажденный воздух свободно циркулировал по помещению, равномерно охлаждая его, кондиционер должен быть расположен по центру.
5. Вокруг кондиционера не должно быть препятствий для входа и выхода воздуха, иначе его производительность снизится. Если на кондиционер попадает прямой солнечный свет, его надо защитить навесом сверху и с боков. Навес не должен препятствовать циркуляции воздуха.

2. Монтажный комплект для оконного кондиционера

На рынке существует ряд монтажных комплектов для установки оконного кондиционера. Вот пример одного из них.

3. Последовательность монтажа оконного кондиционера

Оконный кондиционер устанавливается следующим образом:

1. наиболее сложный этап—это подготовка проема под кондиционер. В оконном проеме практически любого типа можно всегда найти наиболее оптимальное место для монтажа кондиционера. Лучше всего производить монтаж в том месте, где хотя бы одна из сторон (длина или высота) умещались бы в проеме с минимальными зазорами. В таком случае от монтажников требуется:
   • вынуть стекло
   • поставить „перемычку“
   • вырезать стекло по размеру.

Если кондиционер монтируется в стену: Просверлите отверстия в стене. Отметьте на стене или окне места крепления кондиционера и его габаритные размеры. Проведите линии, соответствующие размерам кондиционера, и просверлите дрелью отверстия примерно на расстоянии 5 см (вовнутрь контура кондиционера) от этих линий.

Внимание!

а) если кондиционер устанавливается в стене, то толщина стены должна быть не более 250 мм (это размер одного кирпича). Если толщина будет больше, то она перекроет доступ воздуха к заборным решеткам для охлаждения конденсатора кондиционер выйдет из строя.
б) если кондиционер установлен в оконном проеме, расстояние между рамами которого более 250 мм, то при наличии в наружной раме окна форточки, возможна эксплуатация кондиционера.

Установите кронштейн и корпус кондиционера.

1. Современные модели оконных кондиционеров позволяют производить монтаж даже если не открываются окна и нет доступа наружу, благодаря тому, что весь механизм кондиционера вынимается из корпуса, который и крепится к кронштейну или к стене. Для беспрепятственного стока воды задняя часть корпуса должна быть слегка наклонена вниз. Левая и правая сторона корпуса должны быть строго на одном уровне. Места соединения должны быть загерметизированы, чтобы осадки и ветер не проникали в помещение. Если стены непрочные, кронштейн кондиционера может опираться на пол.
2. Установите кондиционер в собранный корпус. Если для защиты компрессора и вентилятора при перевозке применялись амортизирующие прокладки, их нужно удалить перед установкой кондиционера, иначе они будут мешать работе кондиционера, вызывая шум и вибрацию. Когда Вы вставили кондиционер в корпус, убедитесь, что задняя часть кондиционера слегка наклонена вниз, обеспечивая дренаж Для моделей 7-й, 9-й,12-й-уклон должен составлять 6,5 мм, для моделей 18-й,24-й-уклон должен составлять 10 мм. Все щели и зазоры между корпусом, стеной и кондиционером надо загерметизировать, чтобы не было сквозняка. В комплект кондиционера входит стандартный уплотнитель—поролон. Большие щели заделываются поролоном, маленькие -силиконовым герметиком. Затем надо прокрасить поврежденные участки рамы.
3. Подключение дренажного шланга. При работе оконного кондиционера воздух в помещении охлаждается, при этом из него конденсируется влага. Если не подключить дренажный шланг, вода будет капать наружу из сливного отверстия кондиционера, а это обычно нежелательно. Если дренажная трубка изгибается, убедитесь, что в ней не образовалась воздушная пробка, мешающая току воды. Трубка не должна касаться земли и не должна касаться уровня воды в емкости.
4. Электрическое питание оконного кондиционера.
   1. Напряжение питания оконного кондиционера должно быть в пределах 90%—110% от номинального.
   2. Для питания кондиционера надо провести отдельную линию с автоматическим выключателем, независимым от основного предохранителя. Емкостный ток выключателя должен быть в 1,5 раза больше, чем максимальный потребляемый кондиционером ток.
   3. Электрическое оборудование (кабель питания, розетка, выключатель, провод заземления и т.п.) должно соответствовать национальным стандартам безопасности и рекомендациям, содержащимся в документации к кондиционеру (руководстве пользователя, инструкции по монтажу и пластине с данными на корпусе кондиционера).
   4. Необходимо заземлить оконный кондиционер. Провод и клеммы заземления должны быть надежно закреплены. Неправильное электропитание кондиционера может вызвать выход его из строя. Поэтому будьте очень внимательны при электрическом подключении и заземлении оконного кондиционера.
5. Проверка работы и приемо-сдаточные испытания оконного кондиционера После окончания монтажа еще раз внимательно проверьте, все ли работы выполнены верно. Только после этого включайте кондиционер для проверки его работы. Все неполадки в работе кондиционера должны своевременно устраняться. Если Вы не можете решить проблему, обращайтесь к руководителю монтажного отдела Вашей компании. После приемо-сдаточных испытаний кондиционера объясните пользователю, как пользоваться кондиционером и обслуживать его. Заполните свидетельство об установке, которое должно быть подписано монтажником и пользователем (владельцем) кондиционера.

Основная литература

1. „Техническое руководство LG“—установка оконного кондиционера

О том, как установить оконный кондиционер самостоятельно задумываются многие. Конечно же, если есть возможность сделать это своими силами, этим следует воспользоваться. Известно, что услуги профессиональных установщиков довольно-таки дорогое удовольствие, которое не каждому по карману. В тоже время, браться за эту работу не имея ни малейшего опыта и не понимая сути работы устройства нежелательно. Испорченный кондиционер может обойтись куда как дороже, чем наемные рабочие руки.

Кондиционеры для окон являются самыми ранними представителями семейства оборудований бытового климатического направления. Первые подобные модели появились в начале 30-х годов прошлого столетия в США. Прошли десятилетия, а те моноблоки, периодически видоизменяясь, так и остались основным ходовым товаром данной категории. Их неизменная популярность объясняется тем, что качество приборов проверено временем, а их долговечность и серьезный срок гарантийной эксплуатации добавляют им привлекательности в глазах потребителей.

Установить оконный кондиционер самому намного проще, чем, например, установить сложную современную сплит-систему.

Каждому домашнему мастеру-любителю по силам смонтировать оконный блок. Для этого достаточно иметь под рукой хотя бы стамеску, пилу и стеклорез. В тоже время, при установке сплит-системы необходимо наличие специальных инструментов, которые вряд ли могут оказаться в квартире или доме человека, не специализирующегося в данном виде установок.

К достоинствам оконных или форточных кондиционеров относится следующее:

К недостаткам форточных кондиционеров относятся:

• высокий шум во время работы (для большинства моделей);
• сложность установки в некоторые современные оконные рамы, если в них не предусмотрен нужный проем;
• доступ в комнату холодных потоков воздуха с улицы в зимнее время.

Оконный кондиционер и деревянные окна

Форточные модели кондиционеров представляют собой несложное оборудование, в основном корпусе которых и располагаются все составляющие. Установка такого прибора производится как в поверхность стены, так и в окно. Многие такие блоки имеют компрессор, функционирующий по принципу цикличности. Управляемый термодатчиком, он может самостоятельно включаться и выключаться. Термодатчики бывают как электронного типа, так и сильфонными.

В целях увеличения теплоотдачи конденсатором, появляющийся на испарителе конденсат может не стекать на улицу, а полностью скапливаться в специальный отсек в нижней зоне устройства. Отсюда он захватывается вентиляционными лопастями и распределяется путем разбрызгивания по конденсатору. Однако при всей простоте устройства, в некоторых случаях установка такого кондиционера создает определенные сложности.

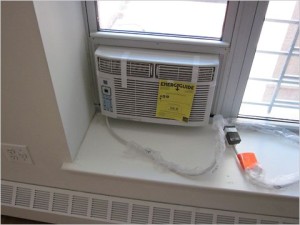

Установить оконный кондиционер в деревянное окно намного проще, чем в некоторые пластиковые. Представляя собой аппарат одиночный, то есть, моноблок, он все же прекрасно справляется со всеми возложенными на него функциями. К тому же, современные модели могут быть снабжены дополнительными функциями, такими, как обогрев и увлажнение. В деревянные оконные системы смонтировать моноблок кондиционирования воздуха несложно. Специальных инструментов эта работа не требует, как и наличия опыта в данной сфере.

Главным является выбор подходящего места для установки аппарата. Это должен быть тот участок на наружной стене, где блок будет максимально защищен от снега, дождя и грязи. В крайнем случае, при отсутствии такой ниши, можно соорудить декоративный козырек для защиты кондиционера.

Необходимо помнить, что вмуровывать в стену кондиционер категорически запрещено, как и закрывать его со всех сторон коробом-защитой. Моноблок обязательно должен со всех сторон обдуваться воздухом. Изготовив металлическую рамку из профиля толщиной, соответствующей весу и массивности модели, ее устанавливают в оконный проем. Измерив кондиционер, в окне следует вырезать проем чуть больший, чем размеры прибора. После того, как аппарат будет установлен, все оставшиеся щели следует тщательно заделать монтажной пеной.

Оконный моноблок и пластиковые окна

Установить оконный кондиционер в пластиковое окно намного сложнее, чем в деревянные оконные конструкции. Однако, учитывая, что такой моноблок не имеет нужды в прокладке трассы для фреона, в высотных работах и в контроле герметичности труб, сделать это самостоятельно все же возможно. При строгом соблюдении всех этапов монтажа и рекомендаций специалистов, можно сделать все существенно легко и быстро.

Итак, для начала необходимо позаботиться о том, чтобы кондиционер имел собственную электрическую проводку и свой собственный «автомат» в распределительном электрощитке. При выборе аппарата нужно отдать предпочтение тому варианту, ширина которого обязательно меньше чем ширина самого окна. Принимая во внимание архитектурные особенности комнаты и то, как в ней установлена мебель, необходимо определиться с наиболее подходящим местом для установки блока.

Чтобы установить оконный кондиционер в пластиковое окно следует соблюсти следующие шаги:

Аппарат требует обязательного заземления. После того, как монтаж будет осуществлен, необходимо проверить сделанную работу. Убедившись в том, что вся процедура установки полностью соблюдена, можно включить установленный прибор в сеть. Помните, что при установке вашей покупки специалистом фирмы, он обязан предоставить вам свидетельство об акте установки. Это свидетельство следует проверить на наличие подписи монтажника-установщика. В нем указываются точные данные о проведенной работе, вписывается правильная дата. После этого, вы можете подписать акт приема-сдачи.

Некоторые нюансы установки кондиционера-моноблока

Установить оконный кондиционер своими руками можно вполне качественно, если серьезно подготовиться к решению этого вопроса. В первую очередь следует подготовить необходимые инструменты: перфоратор, ножовку, уровень, герметик на силиконовой основе, уголочки, стеклорез, лобзик и др.

Думая о том, как самостоятельно установить оконный кондиционер, нужно ознакомиться с обязательными для всех видов установки правилами. К ним относятся требования по прочному закреплению аппарата. Только крепкая установка прибора избавит вас от навязчивого шума в последующем его использовании. Помните о том, что не допускается крепление кондиционера в зоне попадания солнечных (прямых) лучей. С внешней стороны моноблок должен иметь выступ равный 30 см.

Важно обеспечить отверстиям аппарата совершенную открытость и отсутствие преград, например, боковых стен. Правильно установленный блок имеет небольшой уклон в сторону улицы, что обеспечивает беспрепятственный сток конденсата. Таким образом, внутренний край аппарата располагается выше внешнего на 3см. Минимальное расстояние от уровня пола до низа прибора должно составлять 80см, а максимальное – 150см.

В зависимости от мощности форточного кондиционера зависит и то, какую площадь он сможет полноценно охлаждать. Этот показатель влияет и на количество потребляемой электроэнергии. Если аппарат очень мощный, то в нем обязательно предусматривается наличие термостата. В этом случае быстрое охлаждение комнаты и последующая за ним автоматическая поддержка заданной температуры воздуха обходятся дешевле, чем постоянная работа менее сильных аппаратов. Так как устройства отличаются по размерам и внешнему виду, перед походом в магазин, необходимо осуществить точные замеры оконного проема.

Когда наступает летняя жара, то любой, даже бюджетный вариант кондиционера, становится самым желанным приобретением для дома. Простенький кондиционер для окна обеспечит благоприятный климат в комнате квартиры или частного дома. А вот установка оконного кондиционера имеет свои нюансы, которые мы и рассмотрим в данной статье.

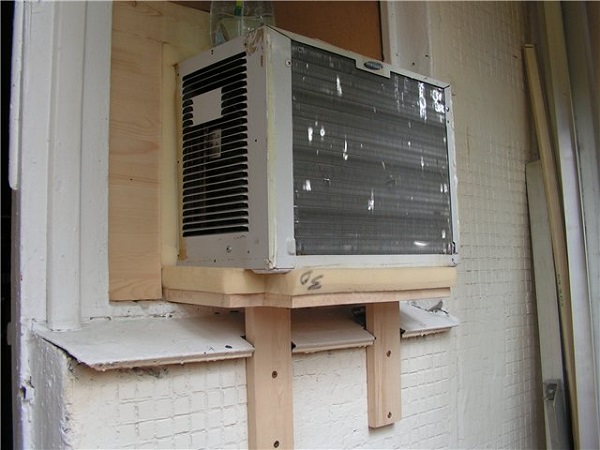

При установке изделия в оконный блок, крепление осуществляется непосредственно в конструкции последнего. При этом надо учитывать, чтобы решетки для забора воздуха не перекрывались - иначе электрический двигатель кондиционера из-за отсутствия нормального притока воздуха быстро перегреется.

Самостоятельно устанавливать бытовые приборы такого класса весьма трудоемкая работа, она требует определенных технических знаний, умения, аккуратных и точных действий. Малейший перекос плоскости окна и изделия чреват негативными последствиями, а любая халатность может привести к повреждению дорогостоящего оборудования. Если вы все же решились проводить монтаж кондиционера самостоятельно, надо ознакомиться со следующими важными моментами.

1. Для любой конструкции такого изделия предполагается прокладка отдельной линии электрической проводки , обязательная установка УЗО (устройство защитного отключения) в квартирном щитке. Подключать оконного типа кондиционер надо в отдельную розетку, использовать переноски категорически запрещается.
2. Между корпусом кондиционера и оконным блоком не должно быть никаких зазоров, во избежание сквозняков и прочих негативных воздействий на эффективную работу изделия.

Только четкие выполнения последовательных действий при монтаже оборудования смогут обеспечить нормальную эксплуатацию и стабильную работу изделия.

Как правильно расположить кондиционер

Прежде чем осуществлять установку оконного типа кондиционера своими руками, надо изучить следующие правила к расположению устройства.

Не стоит забывать и о безопасности вашей квартиры - вставьте клин в окно, чтобы его невозможно было открыть снаружи, иначе вор-домушник сможет проникнуть в помещение, приоткрыв оконный проем и вытолкнув изделие из установленного места.

Досконально выполнив все перечисленные правила, вы обеспечиваете долгую и безаварийную эксплуатацию вашего кондиционера.

Минимальный набор инструментов

Монтаж оконного кондиционера начинается с подготовки необходимого инструмента:

• ударного типа дрель или перфоратор;
• набор сверл;
• пилка по металлу для выпиливания в металлопластике нужных размеров;
• набор стамесок;
• стеклорез;
• обыкновенный уровень;
• болгарка или специальная насадка для дрели с отрезным кругом;
• уголки внутреннего типа и плоские для мебели;
• герметик на основе силикона;
• краска и кисть.

Прежде чем установить оконный кондиционер, надо составить план работы, произвести тщательные замеры и заказать специальную раму из аналогичного материала с отверстием посередине для изделия. Последний пункт особенно важен для металлопластиковых окон, потому что такая установка значительно отличается от монтажа кондиционера в раму из дерева. Алгоритм практически идентичен, но работы с металлопластиком гораздо больше из-за его специфических свойств и стандартных размеров стеклоблока. В простой деревянной раме достаточно удалить часть стекла, вставить переборку и вся работа. Устанавливать оконный кондиционер в пластиковое окно сложнее: это требует особых расчетов, иначе оно просто не выдержит нагрузки.

Алгоритм установки

Установка оконного кондиционера в деревянное или пластиковое окно осуществляется по отработанной на практике методике, предоставленной опытными мастерами. Самым сложным и трудоемким считается подготовительный этап: если вы не заказали отдельную раму с подготовленным отсеком для размещения устройства, то придется вырезать излишки стекла и вставлять перемычку из аналогичного материала. В случае с металлопластиком без специалиста вам не обойтись, т. к. неправильно рассчитанная перегородка во время эксплуатации может изогнуться и свести на нет все ваши старания.

Современные модели кондиционеров изготовлены таким образом, что закрепить их в любой конструкции оконного блока или рамы не так уж и сложно, вне зависимости от того, открываются ли они. Это осуществимо благодаря специальному устройству механизма, который изымают и прикрепляют к кронштейну.

Перед установкой изделия на место будущей работы надо разблокировать компрессор и вентилятор устройства от транспортировочных прокладок.

Во время монтажа проверяйте угол наклона в сторону улицы для эффективного удаления конденсата. Даже мелких зазоров при установке не должно быть - их удаляют с помощью герметика. Когда все операции закончены, то надо подкрасить нарушенное покрытие.

Кондиционер предназначен для нагнетания во внутренние помещения охлажденного воздуха, при этом происходит постоянное образование из-за разности температур конденсата, который удаляется через специальное отверстие, к которому и необходимо подсоединить шланг для вывода жидкости наружу. Шланг надо проверить на отсутствие в нем воздушных пробок, затрудняющих удаление влаги, и перегибов, нижний конец трубки или отводящей конструкции не должен касаться поверхности земли или водной глади в емкости, куда стекает образовавшаяся жидкость, если вы проживаете на первом этаже.

Каждый кондиционер необходимо после установки заземлить - клеммы при этом закрепить неподвижно, чтобы исключить неожиданную поломку.

После окончания всех работ необходимо произвести визуальную проверку правильности выполнения, только после этого можно делать пробный запуск для проверки функциональных способностей кондиционера, убедиться в его мощности. Если вы приглашали специалистов, то надо составить приемосдаточный акт, чтобы заверить правильное выполнение всех работ.

В помощь домашним умельцам есть видео о том, как можно установить кондиционер самостоятельно:

Плюсы и минусы

Такая бытовая техника, как оконный кондиционер, не требует отдельной прокладки фреоновых магистралей между наружной и внутренней частью, что значительно упрощает производство монтажа и повышает надежность.

Достоинства:

• простая установка и техническое обслуживание;
• высокая эффективность при небольших габаритах;
• модели со встроенными фильтрами очистки обеспечивают подачу уже чистого воздуха, без примесей.

Недостатки:

• повышенный шум до 59 дБ;
• нарушение герметичности оконной рамы;
• отдельные затраты на изготовление проема под устройство.

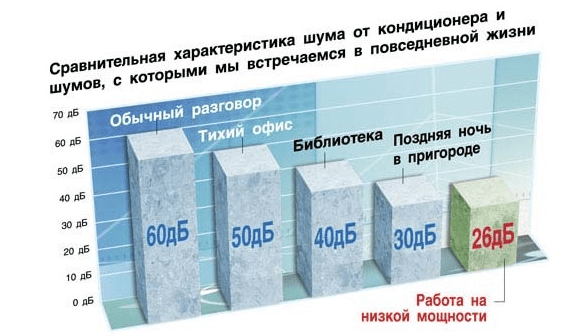

Стоит отдельно сказать о шуме: если посмотреть на таблицу различных шумов, то работа оконного кондиционера на минимальных оборотах производит меньше всего шумового воздействия, а на максимуме он шумит не более обыкновенного разговора.
