Водопроводная система в квартире – одна из основных коммуникаций. Порой в новостройках проводить ее приходится своими руками. Кроме того, со временем составные части водопроводной системы приходят в негодность и требуют замены. Заменить водопровод можно самостоятельно, если разобраться с разводкой, подбором труб и аппаратуры.

Почему нужно менять водопровод – основные причины

Рассмотрим основные причины, по которым меняется водопроводная система. В старых коммуникациях установлены стальные трубы, на которых внутри накапливаются отложения, песок, окалина и другие загрязнения. Со временем они засоряются, нарушается их проходимость, возникают пробки, поэтому требуется их замена. Можно обойтись меньшими потерями, если регулярно прочищать трубы с помощью стального троса. Но полностью избавиться от проблемы можно только полной заменой водопровода.

Одной из причин замены является протечка. Она возникает при использовании изделий шовного типа. Устранить течь можно путем сварки. Но это временный выход из ситуации, со временем трубопровод лучше заменить. Неэстетичный вид старых труб (облупившаяся краска, следы ржавчины) также требует их замены на современные пластиковые аналоги, которые хорошо вписываются в интерьер. При капитальном ремонте обычно обновляют все коммуникации: водопровод, канализацию, отопление. Замена водопровода может понадобиться, если была неправильно выполнена разводка.

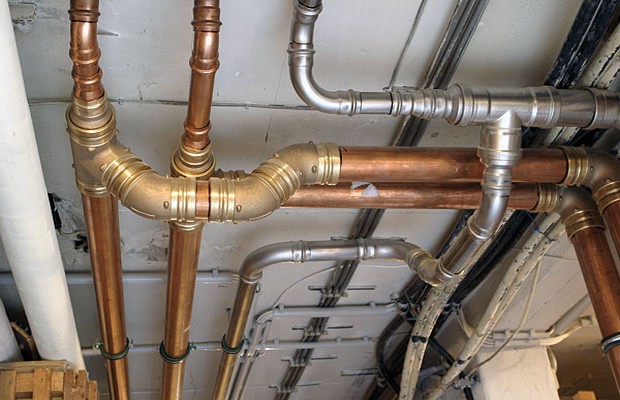

Как найти нужные трубы – сталь, нержавейка или полипропилен?

Важным этапом устройства системы водоснабжения является выбор труб. Для водопровода они могут быть металлическими или из различных полимерных материалов. Изделия отличаются своими характеристиками и стоимостью, что влияет на их выбор. Один из старых вариантов – стальные оцинкованные трубы. Основные их качества: прочность и устойчивость к механическим воздействиям. Срок службы превышает 25 лет. Недостатки изделий из металла – неустойчивость к коррозийным процессам, появление наростов внутри труб, что затрудняет движение воды и снижает ее качество. Кроме того, при монтировании возникают трудности из-за необходимости нарезки резьбы и скручивания друг с другом. Эта работа требует большой точности, соблюдения размеров до миллиметра.

Трубы из нержавейки не боятся коррозии. Срок их службы превышает 50 лет. Плюсом является высокая скорость сборки, хорошая ремонтоспособность. Недостаток – высокая стоимость изделий и фитингов. Чаще всего их используют в качестве полотенцесушителей. Универсальный вариант трубопровода – медные трубы. Они не боятся коррозии, ультрафиолета, прочные, гладкие, способны выдерживать высокое давление, не боятся примесей. У них самый продолжительный срок службы – до 70 лет. Но и стоимость у медных аналогов самая высокая.

Самая низкая стоимость у металлопластиковых труб, цена фитингов – в средней ценовой категории. Срок службы составляет 20-30 лет. Металлопластик легко гнется, монтируется, не ржавеет, на стенках не скапливаются отложения. Недостатки: места с фитингами нельзя сгибать, они не переносят высоких температур. Все большей популярностью пользуются полипропиленовые трубы, благодаря следующим преимуществам:

• доступной стоимости;
• возможности скрыть в стене, так как не требуют регулярной проверки;
• высокой прочности;
• универсальности;
• долговечности – эксплуатационный срок превышает 50 лет.

При монтировании потребуется специальный сварочный аппарат, с помощью которого свариваются отдельные части водопровода. Для подводки горячей воды используются армированные трубы (стекловолокно или алюминий).

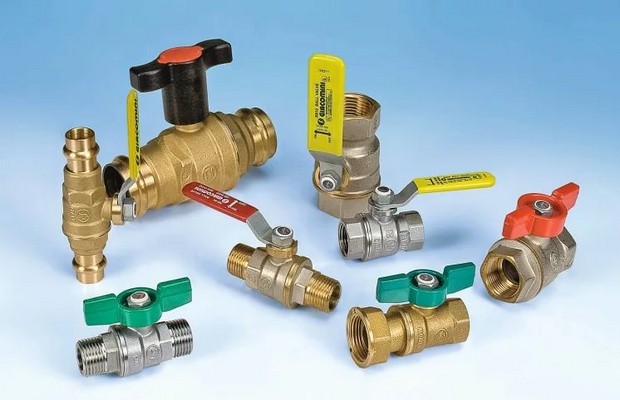

Краны для водопровода – какие выбрать?

В водопроводную систему входят не только трубы, но и фитинги, водопроводные краны, счетчики и смесительные устройства. Главное назначение кранов – перекрытие движение носителя по трубам. Можно установить кран на входе в магистраль, но в этом случае при ремонте нельзя будет пользоваться всем трубопроводом. Целесообразнее устанавливать краны на логически обоснованных ветках либо на отдельных санузлах, что даст возможность перекрыть воду в любой момент в определенном сегменте.

Любой кран состоит из корпуса, вентиля, уплотнителей и запорного элемента. Различаются краны по виду запорного механизма. Он может быть шаровым или в виде задвижки. В шаровом кране вода может течь лишь в одном направлении, если кран повернуть, то поток полностью перекрывается. В шаровом механизме нежелательно устанавливать кран в промежуточное положение, так как он быстро изнашивается. Кран может быть либо открыт, либо закрыт. Выбирать лучше изделие с ручкой в виде бабочки. Ручка-рычаг может сломаться в самый неподходящий момент.

Вентили устроены несколько иначе, чем шаровые краны. Регулировка задвижки осуществляется с помощью ручки, мощность потока воды можно настраивать. Такие устройства используются в местах, где нужно регулировать количество воды.

По функциональному назначению краны делятся на следующие виды:

• стандартные;
• угловые;
• тройники;
• водоразборные механизмы и задвижки.

В стандартных запорных кранах используется шаровой механизм, поэтому они служат для перекрытия воды в отдельных секторах. В их состав входят прямые муфты. Угловые краны отличаются от стандартных тем, что их корпус изогнут под прямым углом. Тройник имеет три выхода, служит для перенаправления потока воды. Водоразборные механизмы – это краны с задвижкой-регулятором, которые устанавливаются на трубы для контроля силы потока. К металлическим трубам нужно подбирать краны из металла, к пластиковым – из пластика.

Классическая схема разводки – вариант для небольших квартир

Разводка труб водоснабжения в квартире может быть выполнена по одной из двух схем: последовательной (тройниковой) или коллекторной. Тройниковая схема является классической. Она состоит в последовательном подключении к общей трубе всех приборов и оборудования, которое нуждается в подведении воды. Сначала отводится главная ветвь с горячей или холодной водой, а затем с помощью тройников подключаются отдельные ветви, идущие к потребителям.

У главной трубы диаметр должен быть большего, чем у остальных труб водопровода, так как она выполняет функцию коллектора. Такая схема предназначена для систем с высоким давлением. Так как подключение осуществляется последовательно, к последнему прибору вода подается с наименьшим напором, если включится сразу несколько потребителей. Это следует учитывать при монтаже водопровода.

Данная схема проста в реализации. Для ее монтажа требуется небольшое количество труб, фитингов и кранов, что минимизирует расходы на создание водопроводной системы. Но подходит эта схема для малогабаритных квартир с небольшим количеством сантехники, так как чем длиннее трубопровод, тем меньше будет напор в конце. Последний сантехнический прибор в этом случае может работать некорректно.

При ремонте прибора в системе с последовательным подключением приходится перекрывать воду везде, так как такая разводка не дает возможности отключить отдельный прибор. Обычно места подключения замаскированы под декоративной отделкой и доступ к ним ограничен. В случае протечки порой проблематично определить место течи. Кроме того, при ремонте приходится снимать отделку, а затем устанавливать снова.

Несмотря на недостатки, тройниковая схема разводки пользуется популярностью для квартир с небольшой площадью. Последовательное подключение дает возможность сэкономить на обустройстве системы. Если трубопровод короткий, то давление в системе остается высоким даже в крайних точках. Чтобы максимально сократить расходы, нужно хорошо продумать схему прокладки труб и обеспечить доступ к тройникам. Чем качественнее будет выполнен монтаж, тем меньше вероятность протечек.

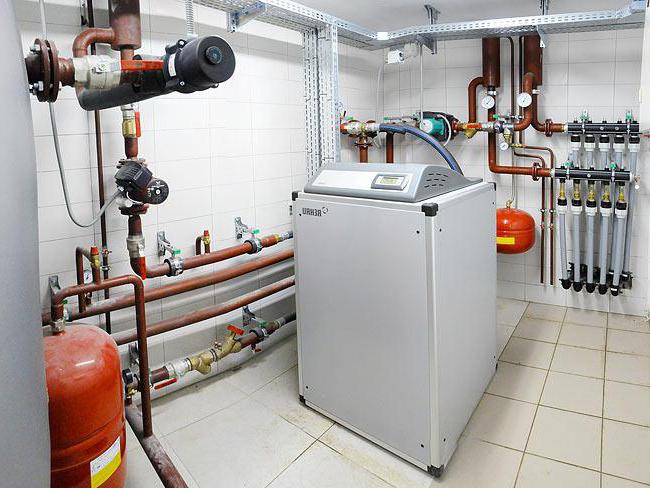

Система с коллектором – оптимальный выбор для больших площадей

Для крупных квартир с большим количеством сантехнических приборов больше всего подойдет коллекторная схема разводки для водопровода. Эта разводка – оптимальный вариант для систем с переменным давлением. Она дает возможность обеспечить бесперебойную подачу воды с возможностью контроля силы потока и отключением некоторых ветвей в случае ремонтных работ. Особенность коллекторной схемы – в наличии коллектора. С общего стояка вода попадает сначала в специальную емкость, а затем распределяется по отдельным ветвям. Пропускная способность коллектора зависит от объема емкости и диаметра входного патрубка. К каждому прибору или санузлу выполняется отдельная подводка, оснащенная контролирующим краном, благодаря которому можно отключить подачу воды.

Для изготовления коллекторов используется нержавеющая сталь, латунь, полипропилен, полиэтилен и другие материалы. Подбирая коллектор, следует учитывать способ монтажа. Изделия из металла имеют традиционное резьбовое соединение. Стоимость водоснабжения коллекторного типа больше, но система надежна, удобна и обеспечивает равномерное распределение воды. Напор не зависит от расстояния, на котором находится потребитель, и количества приборов.

Плюс коллекторной схемы – в возможности отключения одного прибора для проведения ремонта без перекрытия общей подачи воды. Это позволяет персонализировать характеристики отдельного прибора. Между коллектором и санприбором можно установить фильтры, ректоры, которые позволяют очищать воду, насыщать ее полезными веществами. Установка регулирующих устройств дает возможность уменьшить или увеличить поток воды.

Коллекторная схема разводки

Недостатком схемы с коллектором является высокая стоимость вложений для ее создания. Потребуется больше приборов, фитингов, кранов и труб, чем для тройниковой разводки. Подключение начинается с установки коллектора для холодной и отдельно для горячей воды, если осуществляется централизованное водоснабжение. Нужно правильно выбрать место. Между коллекторами и центральным стояком следует установить запорные краны, позволяющие полностью перекрывать при необходимости горячую или холодную воду.

После установки коллекторов осуществляется разводка труб к каждому прибору и санузлу. К ванной, умывальнику и душевой кабинке подводится как горячая, так и холодная вода. К стиральной машине-автомату и бачку унитаза подводится только холодная вода. К полотенцесушителю подключается горячая вода. В некоторых водопроводных системах используют комбинированные схемы разводки. Ветви с последовательным подключением имеют недостатки тройниковой системы, но комбинированная схема дает возможность сэкономить на монтаже водопровода и оптимально спроектировать схему подводки трубопровода в жилых помещениях.

Новая водопроводная система своими силами – инструкция по монтажу

Перед монтажом следует выполнить проектирование разводки труб. Проект можно условно разбить на три этапа: составление схемы разводки, определение точек подключения, расчет количества необходимых материалов. Сразу же нужно определиться со способом прокладки труб: открытый или закрытый.

На схеме нужно указывать:

• как будут проложены трубы с указанием поворотов, диаметра и длины труб;
• места ввода;
• места подключения приборов и узлов;
• размеры помещений и приборов, к которым будет подводиться вода;
• количество, размер и тип устанавливаемых фитингов и т.д.

Соединения металлопластиковых труб

Точки подключения – это места, где необходима подача воды: кран на кухне, кран и душ в ванной комнате, бачок унитаза. Если имеется стиральная и посудомоечная машины, их также следует подключить к водопроводу. По схеме нужно точно рассчитать количество нужных материалов. Демонтаж старой системы следует выполнять после составления схемы и закупки всех необходимых материалов. Далее приступаем к монтажу водопровода.

1. 1. Перед началом работ перекрываем воду, демонтируем старый стояк и на него устанавливаем запорный кран. Открываем подачу воды по стояку соседям и начинаем монтаж водопровода внутри квартиры.
2. 2. Для улучшения качества воды, поступающей из центрального водоснабжения, устанавливаем фильтр грубой очистки в начале системы. После фильтра идут счетчики воды. Для каждого вида воды – отдельный счетчик.
3. 3. Если есть необходимость, после счетчика устанавливаем фильтр тонкой очистки. Магистраль оборудуем редуктором воды, если давление в магистрали превышает норму. Редуктор должен быть оснащен манометром, по которому выставляется значение в атмосферах.
4. 4. Затем устанавливаем либо коллектор с необходимым количеством выходов, либо тройник, если используется последовательная схема разводки.
5. 5. Далее выполняется разводка труб и подключение приборов согласно схеме.

Осуществляется двумя способами: прессовыми соединениями и прижимными фитингами. Второй способ нельзя применять для скрытой прокладки труб. При использовании способа обжимными фитингами сначала отрезаем трубу нужного размера. Калибратором-фаскоснимателем снимаем с трубы фаску. Из комплекта фитинга берем гайку и одеваем ее на трубу, а затем вставляем кольцо, фитинг и обжимаем с помощью рожковых ключей. Данное соединение относится к рожковому типу, значит, возможны протечки, поэтому раз в год соединения нужно проверять на наличие течи и подтягивать в случае необходимости.

Соединение прессовыми фитингами начинаем также с заготовки труб нужного размера. Затем выполняем калибровку. Далее трубу вставляем в фитинг и опрессовываем ручным прессом. Это соединение – прочное, выдерживающее резкие перепады температур, но оно неразборное. Если для водопровода используются полипропиленовые трубы, то для холодной воды берутся трубы с диаметром 25 мм и толщиной стены 2,8 мм, а для горячей – трубы армированием такого же диаметра и толщиной стены 3,2 мм. Удерживая специальные ножницы под прямым углом, нарезаем трубы необходимой длины. На концах труб отмечаем глубину сварки, зависящую от глубины фитинга. С помощью торцевателя удаляем средний слой трубы на глубину 1–2 мм.

Включив сварочный аппарат, начинаем сварку. Соединяем трубы или фитинг и трубу, а затем надвигаем их на насадки сварочного аппарата. Через семь секунд снимаем трубы с аппарата. Далее аккуратно соединяем трубы без вращательных движений. Действовать нужно быстро и точно. Удерживать трубы соединенными нужно до их остывания. После монтажа нужно проверить качество соединений, работоспособность системы, правильность подключения приборов и узлов. После проверки прочности труб и соединений высоким давлением можно подключать воду.

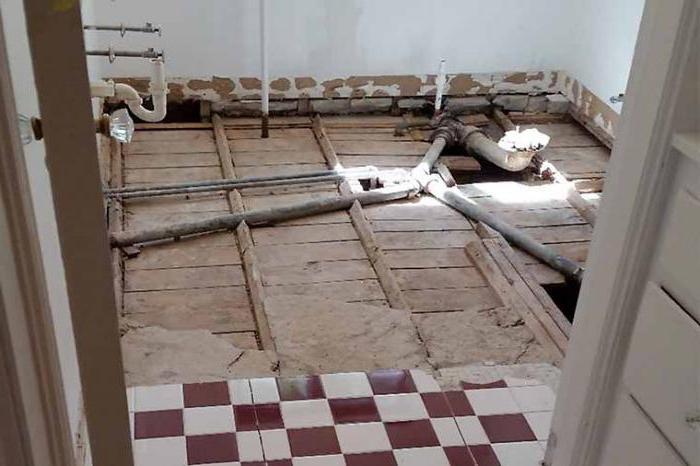

Разводка сантехники может потребоваться при осуществлении капитального ремонта или в случае поломки водопровода. Данный процесс может осуществляться самостоятельно, без привлечения специалистов, главное - иметь в наличии соответствующий инструмент и уметь обращаться с ним. Работы производятся по заранее составленному плану, разделенному на несколько основных этапов. Он включает в себя расположение элементов коммуникации, схему можно составить самостоятельно, либо найти на соответствующих ресурсах.

Разводка сантехники: подготовка к работе

В первую очередь нужно составить список необходимых коммуникаций и сантехнических устройств. К примеру, для стиральной машины и унитаза требуется подключение к канализации и холодному водоснабжению, а к умывальнику и душевой кабине (ванне) дополнительно подводится горячая вода. Сантехника и отопление требуют грамотного проведения работ, так как несоблюдение правил способно привести к весьма неприятным последствиям.

Также нужно определиться с количеством перекрывающих вентилей, подобные элементы обязательно устанавливаются на подводе к стиральной машине, холодной и горячей воде. При желании они могут монтироваться на подводе воды к унитазу, это особенно удобно в случае поломки бачка, так как для ремонта не потребуется перекрывать общую систему водоснабжения.

Сантехнические работы: расценки

При полной замене всех устройств и труб на выполнение может потребоваться несколько дней. Многих интересует стоимость данной услуги, она зависит от нескольких факторов:

• сложность работ и время, отведенное на ее проведение;
• количество устанавливаемых устройств, узлов и других основных элементов;
• тип сантехники.

Например, душевой комплекс с обширным функционалом установить сложнее, чем стандартную чугунную ванну. Также стоимость увеличивается при использовании дополнительных услуг.

На сантехнические работы расценки могут варьироваться у разных специалистов и фирм. В среднем обойдется в 1700 рублей, а монтаж стандартного смесителя - 800 рублей. При выборе фирмы стоит ориентироваться не только на цены предоставляемых услуг, но и на профессионализм работников, также будет не лишним изучить отзывы на специализированных ресурсах.

Правила расположения

После выбора типа сантехники и ее приобретения, нужно определиться с размещением всех устройств. При этом желательно занести в помещение и поставить на предполагаемом месте хотя бы несколько элементов, чтобы убедиться в удобстве их расположения. Далее на листе бумаги составляется схема разводки сантехники, при этом стоит учитывать некоторые особенности и правила:

• отводы для канализации могут выполняться в виде “тройника” без вертикальной части;
• основной трубопровод размещается над поверхностью пола, от него через тройники идут отводы для воды;
• расположение сантехники должно обеспечивать легкий доступ к местам соединения гибких шлангов и трубопровода;
• канализационные и должны находиться как можно ближе друг к другу, для того чтобы их можно было скрыть за специальным коробом;
• пересечение труб крайне нежелательно, также должна максимально просто подключаться и сантехника;
• разводка труб не должна быть сложной, это необходимо для обеспечения возможности самостоятельного выполнения.

Материалы

Существует множество различных материалов, они подбираются в зависимости от сложности монтажа и типа укладки.

Разводка сантехники с полипропиленовыми трубами производится с использованием специального приспособления под названием паяльник. Его можно взять напрокат в магазине, реализующем соответствующие товары, или же купить. Первый вариант более рационален при необходимости разового применения. Использование инструмента не вызывает сложностей, главное - помнить о сильном нагреве и проявлять осторожность при работе. Также стоит ознакомиться с инструкцией. В некоторых случаях может потребоваться помощник.

Монтаж сантехники требует применения ПВХ-фитингов для соединения и поворачивания труб под необходимым углом. Они выбираются в соответствии с размером последних. При покупке стоит взять несколько запасных элементов, они могут потребоваться в случае неровной припайки.

Особенности

При использовании паяльника полученные в результате соединения становятся неразъемными, и при наличии каких-либо недочетов для их устранения нужно отрезать часть трубопровода. Для наращивания трубы, имеющей недостаточную длину, используются муфты.

Одним из этапов работ является подсоединение специальных фитингов к концевым выпускам, с одной стороны к ним подводится гибкий шланг, а с другой фиксируется труба.

Разводка сантехники в новостройке производится двумя основными способами:

• Пайка труб начинается от стояка в сторону сантехнических устройств.
• Присоединяется сначала самый дальний от стояка сантехнический элемент.

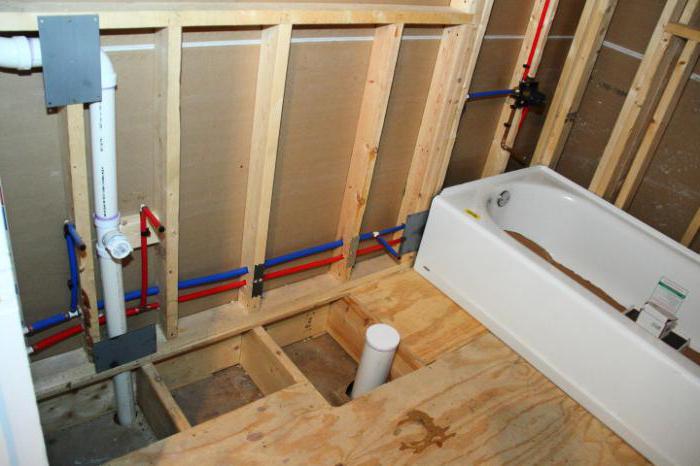

Скрытый монтаж

При необходимости проведения самостоятельных работ схема должна быть максимально упрощена. К примеру, водопровод идет по полу, и к каждому устройству протягивается труба в стеновых конструкциях в перпендикулярном расположении.

Пропиленовые трубы отличаются надежностью, долговечностью и простотой использования, для их укладки, как было отмечено ранее, необходим нагревающий инструмент, он обеспечит получение герметичного и качественного соединения.

Наибольшее распространение приобрел скрытого типа, благодаря удобству проведения ремонтных работ и сохранению внешнего вида помещения. Для начала необходимо сделать штробы в полу и стенах, при этом нужно удостовериться в соответствии размеров углублений и используемых материалов. Следующим этапом является монтаж вентиля и фильтра с подходящим уровнем очистки. Не стоит забывать про счетчик расхода воды и датчик давления, последний имеет особое значение в случае отсутствия стабильного напора и частого превышения установленных норм.

Соединительные элементы

Коллектор представляет собой цилиндр, в котором имеется несколько выходных отверстий и одно входное, его главным преимуществом является упрощение подключения к сантехническим приборам. После него производится установка необходимого количества запирающих вентилей и переходников. Также он обеспечивает равномерное распределение жидкости, что способствует одинаковому давлению в каждой точке. Сформированные отверстия скрываются за штукатуркой, на которую наносится желаемое декоративное покрытие. Среди недостатков стоит отметить стоимость системы, так как помимо самих коллекторов с запорной арматурой требуется большое количество фитингов и труб.

К соединениям должен быть обеспечен свободный доступ, он необходим для периодической и ремонта водопровода. После на элементах, подключаемых к сантехническим устройствам, фиксируются фитинги и гибкие шланги, используемые в качестве подводки к потребителям.

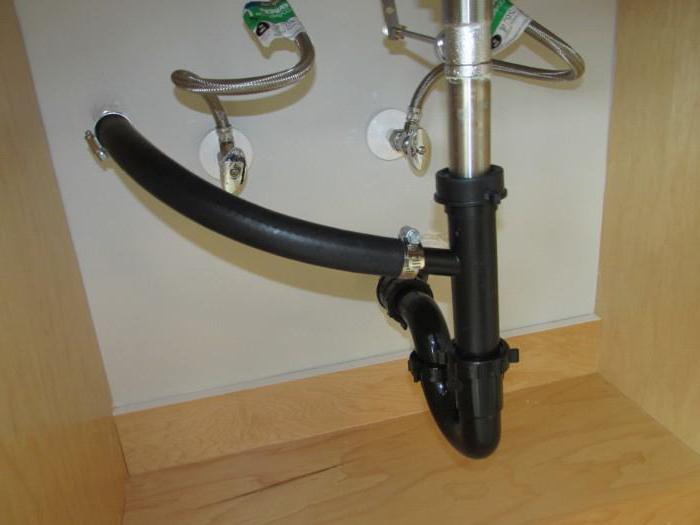

Канализация

Необходимость в паяльнике не возникает при работе с канализационными трубами, для сборки их достаточно вставить друг в друга. При помощи фитингов можно упростить задачу, а при выявлении недочетов с легкостью устранить их, разобрав систему.

Разводка сантехники не вызывает особых сложностей и производится с учетом нескольких правил:

• соединение труб должно производиться таким образом, чтобы элементы с меньшим размером вставлялись в фитинги или трубы, имеющие больший диаметр;
• отвод к канализации от унитаза должен находиться в пределах 110 мм, в то время как для труб, идущих от умывальника, стиральной машины и душа данный параметр составляет 50 мм;
• к основному стояку трубы должны идти с небольшим уклоном.

Нежелательно, чтобы разводка сантехники в новостройке усложнялась различными пересечениями, так как они могут привести к “затору” при одновременном использовании двух устройств, также рекомендуется производить последовательное подключение приборов.

В некоторых случаях возникают сложности с прочисткой засора через сливное отверстие, эту задачу можно упростить еще в процессе ремонта при помощи установки дополнительного фитинга-тройника на канализационной трубе. Через его верхнее отверстие, которое закрывается специальной пробкой, можно быстро Стоит помнить о том, что если проект разводки сантехники подразумевает скрытый тип монтажа, всегда должна присутствовать возможность доступа к соединениям для осмотра и ремонта.

На всех стыках должны присутствовать резиновые уплотнители, они предотвратят утечку стоков и появление неприятного запаха. При монтаже важно как можно плотнее соединять все элементы. Организация постоянного уклона производится при помощи специальных хомутов, которые фиксируют необходимые участки труб на стенах. Среди основных элементов, которые обязательно должны быть установлены, стоит отметить запорный кран и фильтр грубой очистки.

И другими сантех-удобствами. Предлагаем выгодные расценки на прокладку инженерных систем по квартире или частному дому.

Отвечаем на важные вопросы, которые возникают у заказчиков:

Нужна ли техническая документация и допуск в СРО для проведения в новостройках сантехнических работ?

В квартирах санитарно – технические работы предусматривают комплексный монтаж всех взаимосвязанных инженерных коммуникаций. Без кардинальной перепланировки особой проектной документации не требуется. Для беспрепятственной сдачи эксплуатирующей организации сантехнических или электромонтажных работ в квартирах, НЕ ТРЕБУЕТСЯ ДОПУСК в СРО по приказу Минрегиона №624 от 30.12.2009 года .

К характерным работам сводится:

• Проектирование коммуникаций водоснабжения
• Проектирование систем канализации
• Проектирование коммуникаций отопления
• Монтаж (замена) систем водоснабжения
• Монтаж (замена) систем канализации
• Монтаж (замена) систем отопления
• Установка фильтров тонкой и грубой очистки

Избрание нашей компании в качестве подрядной организации для проведения, монтажа коммуникаций и сантехнического оборудования, избавит вас от необходимости проектирования и согласования предстоящих сантехработ.

Возможен бесплатный

Сколько стоит монтаж сантехники в новостройках

Проект и все виды работ заблаговременно согласовываются с заказчиком и составляется смета на разводку сантех-сетей. Оговаривается и метод монтажа труб: открытый доступ или скрытый (невидимые, под отделкой). Для скрытого монтажа мы используем цельные трубы REHAU без шва и устанавливается скрытый люк для доступности.

Обратившись к нам, вы получаете квалифицированные сантехнические и другие работы любой сложности в сжатые сроки. У нас идеальный баланс соотношения стоимости и качества !

Стоимость проведения сантехнических работ на 2019 год

Сантехнические комплексные работы в новостройке отличаются по цене от аналогичных работ, проводимых в загородных домах. И это логично! Проектным решением является отсутствие монтажа индивидуального отопления, а также свою специфику имеют системы водопровода и канализации (внутренняя и внешняя). При выборе оборудования учитывается давление воды в системе и другие значительные по специфике нюансы, которых просто нет в квартирах.

Сантехнические услуги в квартире это первоочередной этап, будь это ремонт новостройки или благоустройство вторичного жилья. Корректное размещение, монтаж и подключение сантехнических приборов послужит долгосрочной эксплуатацией и комфортом для ваших близких.

Первостепенная значимость инженерных систем очевидна. Мелкие неполадки сантехники приведут к вашему дискомфорту. Не всегда самостоятельное решение работ по сантехнике имеют ожидаемый результат. Любая допущенная ошибка в процессе разводки сетей создает неудобства в эксплуатации и непредвиденную трату денег в случаи ЧП.

Выполненные РАБОТЫ

Разводка и монтаж сантехнических сетей это только часть инженерных работ . Если вам нужны сопутствующие ремонту квартир и коттеджей услуги? Звоните! Договоримся...

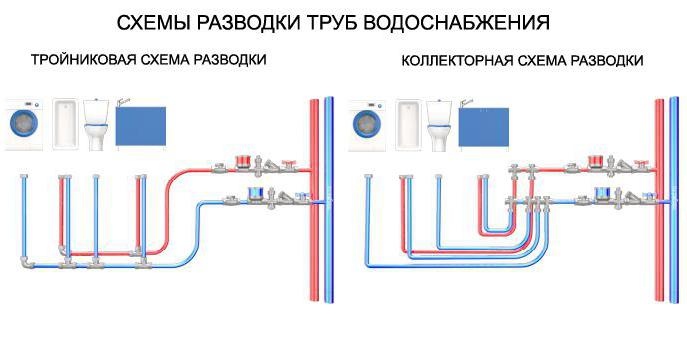

Тройниковая или коллекторная разводка труб водоснабжения в квартире будет лучше? Для того, чтобы ответить на этот вопрос, следует не только тщательно изучить принцип монтажа в обоих случаях, но и оценить плюсы и минусы каждого варианта. Сравнение особенностей монтажа и эксплуатации с условиями конкретного объекта (дома или квартиры) позволит сделать оптимальный выбор. Важность выбора нельзя недооценивать – от него зависит удобство использования систем водоснабжения (горячего и холодного), долговечность и ремонтопригодность коммуникаций.

Технически тройниковая схема разводки водоснабжения в квартире является последовательным соединением – от стояка отходит одна труба, к которой при помощи тройников подключается сантехническое и другое водопотребляющее оборудование.

Плюсами такой системы являются:

• экономичность (при последовательном подключении требуется минимальное количество труб),
• простота монтажа.

Тройниковая схема разводки водопровода в квартире имеет и свои недостатки:

• большое количество соединений и последовательное подключение затрудняют поиск протечек,
• всегда существует риск появления перепадов давления в системе и снижения напора в наиболее удаленных от стояка точках при одновременном включении нескольких кранов,
• при необходимости выполнения ремонтных работ потребуется полное отключение водоснабжения, что представляет собой определенное неудобство,
• установка тройников не всегда удобна в условиях небольшого пространства.

Тройниковые схемы водоснабжения рекомендуют выбирать для небольших квартир . При небольшом количестве точек потребления и их нахождении близко друг к другу многие недостатки становятся менее актуальными – согласовать водопотребление в этом случае значительно проще, а значит, риск снижения давления минимизируется.

При монтаже тройниковой схемы тройники часто скрываются в стенах или под полом, что усложняет осмотр коммуникаций, а при ремонте неизбежно приводит к повреждению отделки.

Коллекторная схема

Коллекторная разводка в доме дает возможность подключения большого количества точек потребления, в том числе, и на удалении от стояка. Коллекторная схема представляет собой параллельное подсоединение – к коллектору каждый элемент (кран, душ, унитаз, биде и пр.) подсоединяется при помощи индивидуального отвода, снабженного вентилем.

Достоинствами коллекторной схемы являются:

• постоянство давления вне зависимости от количества включенных сантехнических приборов,
• легкое обнаружение неисправностей на каждой отдельной линии,
• высокая надежность коммуникаций, обусловленная небольшим количеством соединений в системе,
• возможность перекрыть воду на требующей ремонта линии и сохранить возможность в это же время использовать другие линии (например, во время ремонта душа можно мыть посуду, умываться и т.п.),
• линии подключения коллекторной разводки легко маскируются в коробах, нишах и т.п., обеспечивая привлекательность внешнего вида помещений.

Коллекторная разводка труб водоснабжения в квартире имеет и свои недостатки:

• для ее реализации требуется большее количество труб,
• монтаж параллельных подключений более сложный (в том случае, если вы планируете выполнять его не самостоятельно, а с привлечением специалистов, сложность напрямую влияет на стоимость услуг).

Коллекторная разводка труб водоснабжения в квартире позволяет оптимизировать работу каждого прибора, входящего в ее состав. На индивидуальные отводы легко можно поставить фильтры или регуляторы давления в соответствие с характеристиками водопотребляющего оборудования и его требованиям к условиям эксплуатации.

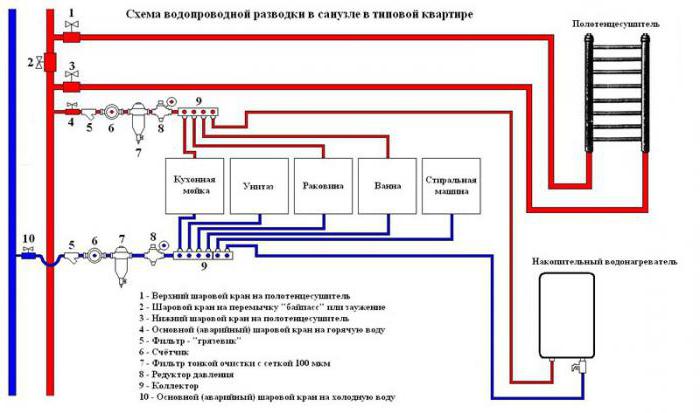

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за . Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

Монтаж коллекторного водоснабжения

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

На заметку: Нужно отметить, что установка вышеуказанного оборудования в начале трубопровода также необходима и при последовательной схеме разводки труб водопровода в квартире.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления . Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Водопровод является одной из важнейших коммуникаций в доме, поскольку от него зависит комфорт проживания. Поэтому очень важно правильно сделать его разводку, ведь вода должна обязательно быть в кухне, ванной и туалете. Именно поэтому многих людей интересует вопрос о том, как правильно сделать разводку воды в квартире. Несмотря на то что эта задача не из простых, поскольку она требует наличия определенных знаний и умений, тем не менее справиться с ней под силу каждому. Главное - придерживаться инструкции и соблюдать технику безопасности.

Типы разводки: какой выбрать, отзывы

Перед выяснением того, как делается правильная разводка воды в квартире, необходимо разобраться в том, какие ее типы существуют. Выбор подходящей разводки очень важен, особенно в небольших квартирах, где каждый метр свободного пространства просто на вес золота. Существует два типа разводки - скрытая и открытая. Первый вариант больше подходит для небольших квартир, а второй можно использовать в частных домах. Чтобы понять, какой тип лучше подойдет для вашего жилья, нужно понимать все достоинства и недостатки каждого из них.

Кроме этого, о каждом типе разводки существуют как положительные, так и отрицательные отзывы, ознакомившись с которыми, можно сделать для себя правильный выбор.

Скрытая разводка: достоинства и недостатки

Скрытая разводка воды в квартире является одним из наиболее популярных способов и обладает определенными достоинствами и недостатками, которые следует учитывать при проведении водопровода в доме или квартире.

Достоинства

Среди основных преимуществ скрытого водопровода можно выделить следующие:

• более привлекательный внешний вид, поскольку трубы не видны и не портят эстетичность интерьера;
• отсутствие труб в комнате позволяет без проблем двигать и расставлять мебель, как только душе угодно;
• при возникновении пожара огонь не повредит трубы и затраты на ремонт будут минимальны.

Все эти преимущества позволяют реализовать любой дизайнерский проект в жилище и сделать интерьер более привлекательным.

Недостатки

Несмотря на перечисленные выше преимущества, скрытая разводка воды в квартире обладает и своими недостатками, которых, к сожалению, больше:

• ограниченность при выборе материалов, поскольку для этого типа разводки требуются специальные элементы;
• большие временные, финансовые и трудовые затраты на штробление стен и прокладку труб;
• требует полного удаления отделки и облицовки со стен;
• скрытая разводка холодной воды в квартире не позволяет своевременно обнаружить протечки труб;
• отсутствие возможности проведения осмотра коммуникаций и выполнения профилактических мероприятий;
• высока вероятность повреждения труб при сверлении отверстий в стене.

Таким образом, список недостатков довольно внушительный, поэтому стоит хорошо подумать перед тем, как провести скрытый водопровод в квартире.

Открытая разводка: плюсы и минусы

Альтернативой скрытой является открытая разводка горячей и холодной воды в квартире. Она требует меньших временных и финансовых затрат, а также значительно проще в реализации. Тем не менее она имеет свои плюсы и минусы, о которых пойдет речь далее.

Плюсы

Среди основных преимуществ открытого водопровода присутствуют:

• для проведения коммуникаций можно использовать абсолютно любые трубы;
• очень простой процесс монтажа, поскольку не нужно штробить стены;
• выполнить демонтаж или значительно проще, чем при закрытой разводке;
• в случае протекания труб можно сразу обнаружить проблему и решить ее;
• своевременное выполнение профилактических работ.

Таким образом, этот тип разводки обладает самым большим количеством преимуществ, поэтому большинство людей выбирает именно его.

Минусы

Открытая разводка воды в квартире, по сравнению с закрытой, обладает значительно меньшим количеством недостатков, среди которых можно выделить:

• трубы находятся на виду, поэтому портят эстетический вид жилья;
• существенное уменьшение полезной площади в помещении;
• в случае использования пластиковых труб высока вероятность повреждения водопровода при пожаре.

Если эстетичность для вас стоит не на первом месте и присутствует свободная площадь в доме, то возможно, что эти недостатки окажутся для вас несущественными.

Проектирование схемы прокладки труб

Если с типом водопровода вы определились, то на следующем этапе необходима схема разводки воды в квартире. К ее созданию следует подходить очень ответственно, поскольку от того, насколько правильно будет спроектирован водопровод, зависит удобство и комфорт в жилье. Ведь согласитесь, будет не очень приятно, если вы будете принимать душ и вместо воды комфортной температуры начнет бежать кипяток.

Существуют две основных схемы - последовательная и коллекторная схема, а также комбинированная, сочетающая в себе элементы обоих вариантов.

Последовательная - это схема водопровода, в которой все точки подключаются в определенной последовательности. От общей магистрали отходит труба, питающая водой одновременно большое количество людей. Основной недостаток такой схемы заключается в том, что при одновременном использовании воды сразу несколькими потребителями у первого будет самое высокое давление и хороший напор, а у последнего вода будет бежать намного хуже.

Коллекторная разводка воды в квартире прокладывается по другому принципу. Подвод воды из главной магистрали осуществляется в коллектор, а уже из него подается потребителям по отдельным трубам. Эта схема имеет существенное преимущество, поскольку каждый потребитель имеет собственный кран, который позволяет перекрыть подачу воды для проведения ремонтных и профилактических работ. Помимо этого, напор воды в каждом доме или квартире будет одинаков. Основным недостатком коллекторной разводки является дороговизна, поскольку для ее реализации необходимо больше материалов и элементов.

Какие трубы лучше для проведения водопровода?

На сегодняшний день в строительных магазинах можно встретить множество типов труб, среди которых выделяют:

1. Стальные: обладают высокой прочностью и долговечностью, поэтому прослужат несколько лет. Однако при выборе этих труб необходимо учитывать тот факт, что в процессе эксплуатации трубы будут постепенно забиваться, что значительно снижает качество воды. Помимо этого, с монтажом стальных труб придется существенно повозиться, поскольку для их прокладки необходима очень точная нарезка резьбы.
2. Трубы из нержавейки: являются самыми качественными, поскольку в процессе эксплуатации они не окисляются, однако из-за их непомерно высокой цены позволить себе такие трубы может далеко не каждый.
3. Медные трубы: универсальный вариант, поскольку медь обладает великолепными эксплуатационными характеристиками, высокой прочностью и отличной устойчивостью к коррозии. Помимо этого, срок службы медных труб составляет 70 лет, однако их стоимость находится на соответствующем уровне.
4. Металлопластиковые трубы: наиболее распространенный тип труб, обладающий невысокой ценой, простотой монтажа, великолепной устойчивостью к коррозии и образованию в трубах различных бактерий и вредоносных микроорганизмов. Однако они не подходят для эксплуатации с очень высокими температурами, превышающими 90 градусов.
5. Полиэтиленовые трубы: очень распространенный тип, обладающий неплохой прочностью, простотой установки и дешевизной. Однако из-за плохой устойчивости к повышенным температурам они могут использоваться исключительно для подачи холодной воды, поэтому практически не используются для провода коммуникаций в частных домах и квартирах.
6. Трубы из полипропилена: отлично подходят для реализации скрытой разводки воды в квартире. Обладают высокой прочностью и не подвержены коррозии, а, следовательно, никак не влияют на качество воды. Срок службы составляет приблизительно 50 лет.

При выборе труб для прокладки водопровода необходимо учитывать схему и тип разводки, а также свои финансовые возможности. Оптимальным вариантом станут металлопластиковые трубы, поскольку они долговечны и стоят недорого.

Разводка водопровода своими руками

После того как вы определитесь со всеми нюансами будущего водопровода, можно приступать к составлению схемы разводки. При этом следует учитывать тип разводки, диаметр труб, точную длину водопровода, способ монтажа и места изгибов. Если подобного опыта у вас нет, то лучше обратиться за помощью к профессионалам.

Когда схема будет завершена, можно приступать к закупке всех необходимых материалов. При этом к рассчитанному количеству следует прибавить 10 процентов, поскольку, как показывает практика, всегда приходится докупать.

Если вы планируете проводить водопровод в старом помещении, в котором уже есть коммуникации, то первым делом следует демонтировать старые трубы. Для этого потребуется перекрыть подачу воды в дом или квартиру. Далее можно приступать к прокладке труб. Стоит отметить, что на вопрос о том, как сделать разводку воды в квартире, мы ответим на примере прокладки металлопластиковых труб. Все работы выполняются в следующей последовательности:

1. Выполняем нарезку труб необходимой длины.
2. Удаляем с труб защитную фаску.
3. На трубу надевается гайка и устанавливается кольцо.
4. Места стыков труб фиксируются при помощи обжимных фитингов.

Когда все работы будут завершены и разводка воды в квартире будет готова, вся система проверяется на наличие протечек при помощи специального прибора, использующего большое давление воздуха. В целях профилактики все фитинги необходимо каждый год подтягивать, чтобы они не разбалтывались и не начали пропускать воду.

Как оказалось, сделать разводку воды в квартире своими руками не составляет особого труда. В процессе работы нужно всего лишь придерживаться инструкции, иметь необходимые материалы, а еще желание сделать надежную и долговечную разводку.
