Разборной мангал из газового баллона. Как своими руками сделать мангал из газового баллона. Собираем корпус мангала

Независимо от выбранной конструкции, первый шаг по изготовлению мангала – резка старого баллона из-под пропана емкостью 50 литров. Сразу же бросаться на него с болгаркой мы не советуем. В этом деле нужно соблюдать правила безопасности. Остатки газа, которые есть в каждой емкости, при контакте с искрами и воздухом могут взорваться.

Поэтому сначала придется вручную открутить кран. Удаление штуцера на старом баллоне – операция не всегда простая, поскольку он крепко «прикипает» к корпусу. Попробовать сдвинуть его можно с помощью рожкового разводного ключа, ударяя по ручке молотком.

Если кран не поддается, то используют другой инструмент – разводной водопроводный ключ и стальную трубу в качестве рычага.

Под действием такого мощного усилия любая резьба сдается. Для того, чтобы емкость не проворачивалась, с другой стороны к ее днищу крепят упорный уголок.

Для облегчения откручивания можно нанести на место контакта крана с корпусом «ВэДэшку» и подождать пару часов, пока резьба не откиснет.

После этого емкость медленно наполняют водой. Она вытесняет горючую газо-воздушную смесь, исключая риск взрыва при резке.

После этого воду не сливают, а ставят кран на место и приступают к разметке корпуса.

С одной стороны на корпусе баллона есть длинный шов. Он будет «маяком» для первой линии реза. Вторую черту проводят на другой стороне так, чтобы она оказалась напротив первой и отступают от нее вверх на 8 см. Это будет вторая линия реза. Если не сделать такую поправку, то жаровня получится мелкой.

Сделав разметку по чертежу, берутся за болгарку и прорезают стенки, отделяя часть корпуса. Она будет использоваться в качестве откидной крышки.

Важный нюанс! Резать корпус нужно аккуратно рядом со швом так, чтобы не повредить стальное кольцо, которое находится под ним. Оно будет служить упором для крышки, чтобы та не проваливалась в жаровню.

На нижнем фото в левой части емкости видно кольцо. Если бы мастер прошел болгаркой рядом со швом, то оно осталось бы на месте и служило упором. Исправить допущенный промах несложно: нужно наварить стальные полосы сверху на крышку.

Следующий этап - удаление штуцера. Его обрезают заподлицо с корпусом.

Заусенцы удаляют шлифовальным кругом.

Дальнейший порядок работы зависит от того, как вы намерены использовать мангал: только для жарки или скомбинировать его с коптильней. Эти операции мы рассмотрим после обзора готовых конструкций.

Пошаговая инструкция

Процесс изготовления мангала состоит из нескольких этапов.

Распиливание. Баллон необходимо распилить на две половины. Делать это необходимо вдоль сварного шва, как можно ближе к нему. Боковые стенки лучше всего не отрезать. Они послужат хорошими заслонками от огня и будут способствовать поддержанию температуры. При распиливании старайтесь не повредить боковые кольца, ведь они будут служить опорой для крышки.

Распиливание баллона

Ножки. Высота ножек зависит только от вашего выбора. Можно прикрутить ножки от швейной машинки старого образца, а можно применить обрезки труб.

Ножки можно оснастить колесиками для удобства передвижения

Для крепления трубы необходимо просверлить четыре отверстия в донной части мангала, в которые вставляют болты таким образом, чтобы резьба была снаружи мангала. Их можно либо затянуть гайками, либо просто приварить. К верхней части труб приваривают гайки и прикручивают их к мангалу.

Совет. Чтобы монтаж крышки прошел легко, основательно закрепите мангал на земле.

Установка крышки. Крышка на мангал крепится на петли, которые фиксируют заклепками и после этого приваривают. Можно сделать крышку съемной, если навесы направить в одну сторону. Приваривать петли обязательно, ведь под влиянием высоких температур заклепки могут просто вылететь. А вот для монтажа ручки на крышку мангала достаточно будет только болтов. Выбирая материал для ручки, помните, что он должен быть жароустойчивым. Дополнительно можно сделать ограничитель для крышки с помощью цепочек или уголка. В отверстие вентиля можно монтировать дымоход.

Крышку можно закрепить с помощью петель

Сборка. Чтобы мангал не деформировался под действием температуры, некоторые умельцы дополнительно приваривают уголок ко внутренним краям. Он укрепляет периметр и придает большую жесткость конструкции. Кроме того, он будет служить подставкой для решетки и шампуров. Для того чтобы золу не приходилось выгребать руками, в донной части мангала высверливают отверстия. При отсутствии уголков прорези для шампуров вырезают при помощи болгарки.

Совет. Для большей функциональности и удобства внутреннее пространство мангала можно разделить на две зоны. В одной части сделать подставки для решетки, а в другой разъемы для шампуров. Установите дополнительные фиксаторы на нескольких уровнях - это поможет вам регулировать высоту решетки над углями.

Последним штрихом будет окрашивание . Этот процесс необязателен и является личным делом каждого.

Выемки для шампуров сделайте с помощью болгарки

Наглядные инструкции

Итак, баллон полностью готов и промыт. Теперь вам нужно разрезать его на 2 части. Самый простой вариант - просто разрезаете баллон на две половины вдоль и получаете два классических открытых мангала.

Проще всего разрезать баллон пополам и использовать как обычный открытый мангал

Если же вы делаете мангал-барбекю, то нужно «выкроить» и отрезать прямоугольник, который будет крышкой мангала, а вторая часть остаётся в качестве основы. Отчертите на поверхности прямоугольник из линий разреза, горизонтальные линии будут проходить примерно посередине баллона или на 5 см выше неё, а вертикальные (поперечные) на расстоянии около 20 см от его краёв .

Разделка баллона

Чтобы разрезать баллон, воспользуйтесь газорезкой или болгаркой. Наметьте границы крышки: от сварочных швов, соединяющих основу и дно ёмкости, отступите 5 см и обозначьте линию, по которой будет делаться разрез. Выпиливайте от середины по направлению к краю, при этом держите диск болгарки перпендикулярно баллону.

От интенсивности работы и из-за толщины стенок баллона диск болгарки может сгореть к окончанию резки. Чтобы избежать этого, на некоторых местах режьте участки не до конца; потом вы легко перекусите при помощи зубила эти маленькие отрезки.

Так выглядит разрезанный баллон - заготовка для мангала

Ножки мангала

Обдумайте, какая высота должна быть у вашего мангала, после чего начинайте приделывать ножки. Вам нужно прочно установить мангал на земле, чтобы удобно было приваривать крышку.

Проще всего приделать к мангалу ножки от старой швейной машинки или металлическое подстолье от небольшой парты

Вы можете соорудить ножки из труб, прикрепив их болтами к днищу. Проделайте в дне основы 4 отверстия, вставьте в них болты резьбой наружу. Зафиксируйте их гайками или приварите, чтобы закрепить. К верхушкам ножек прикрепите сваркой гайки под болты и прикрутите к основе вашего мангала.

Установка крышки и ручки

Чтобы прикрепить крышку, сделайте отверстия для петель, зафиксируйте их заклёпками и приварите. Если этого не сделать, крышка может отсоединиться от воздействия высокой температуры. Можно установить съёмную крышку без петель, тогда внутри к поперечным краям мангала нужно приделать металлические планки, чтобы крышка не проваливалась внутрь.

Закрепите на мангале крышку с помощью приваренных дверных петель

Для того чтобы прикрепить к крышке ручку, можно использовать болты. Достаточно просто просверлить для них отверстия и зафиксировать. Выбирайте простые ручки, устойчивые к жару, чтобы они не обгорали впоследствии. Очень удобные ручки можно сделать из металлического прута, приварив его к основанию.

Выбирайте для мангала удобные термостойкие ручки

Теперь нужно установить на крышку ограничитель. Сделайте его из уголка или части трубы. А саму крышку можно фиксировать с одной или двух сторон при помощи цепей, тем самым определив максимально возможную величину её «откидывания».

Предварительно соединять детали при работе лучше струбцинами, которые плотно прижмут все части конструкции, не оставляя зазоров.

Сборка

Вы можете столкнуться с деформацией жаровни, когда будете готовить на мангале. Чтобы избежать этого, приварите уголки ко внутренним продольным краям основы. На получившийся из уголка выступ вы можете класть решётку барбекю или шампура. Для высоких ножек мангала тоже нужна дополнительная фиксация, которую вы легко обеспечите, если приварите по внешнему периметру конструкции уголок, который повысит её жёсткость.
Корпус мангала нужно укрепить, чтобы в последствии жаровня не деформировалась
В днище мангала проделайте дрелью отверстия. Они нужны для того, чтобы удобно было высыпать угли или сливать накопившуюся после дождя воду. Кроме того, дрова в мангале будут лучше гореть, если обеспечить тягу воздуха снизу.
Проделайте в днище мангала отверстия
В отверстие, на месте которого был вентиль, установите трубу для вывода дыма и приварите. Не все это делают, кто-то оставляет мангал без дымохода, особенно если планируется готовить в основном с открытой крышкой.
Вмонтируйте трубу для вывода дыма
Если вы не прикрепляли внутрь уголок, при помощи болгарки можете сделать в боках основы прорези, в которые будут устанавливаться шампуры.

Сделайте болгаркой прорези в стенках баллона для шампуров

Примеры мангалов из газовых баллонов

Самый простой способ превратить газовую емкость в жаровню – разрезать ее пополам, просверлить в боковинах отверстия для воздуха и приварить к днищу четыре ножки.

Делим баллон пополам и получаем две жаровни

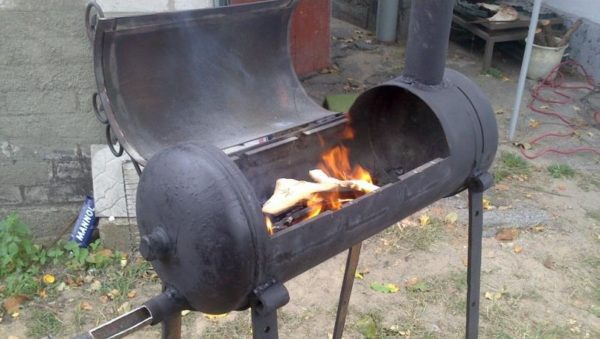

Самый популярный у мастеров вариант – вырезание боковины корпуса и превращение ее в дверцу. Она поможет дольше сохранить высокую температуру углей при жарке.

Для удобства транспортировки две ножки нужно снабдить колесами, а третью использовать в качестве упора. Ручку для перевозки можно сделать подлиннее и закрепить на ней дощечку для посуды и приправ.

Лучшая станина для жаровни получается из старой станины швейной машинки. Она снижает центр тяжести конструкции, предохраняя ее от переворачивания.

Кованый декор и боковая труба для отвода дыма улучшают внешний вид и функциональность мангала.

Сделав дымовой зонт над жаровней, два столика по бокам и посадив ее на гнутые стальные ножки, мы получим более солидное сооружение. Особой необходимости в дополнительном навесе нет, однако, его наличие улучшает внешний вид.

Наш обзор продолжает самодельный мангал-коптильня из газовых баллонов. Он представляет собой комбинацию из двух емкостей: 50-ти литровой и 20 литровой. Меньшая размещается ниже основной, соединяется с ней через небольшое окошко и используется в качестве генератора дыма. Для улучшения тяги дымовую трубу делают повыше.

Более продвинутый вариант - установка третьей вертикальной емкости. В ней развешивают продукты для холодного копчения. Общая вместимость такой конструкции достаточна для того, чтобы готовить мясные и рыбные деликатесы про запас.

Занимая почетное место на участке, мангал становится предметом общего внимания. Зная об этом, многие умельцы украшают его по мере своей фантазии.

Самый популярный вариант – конструкция в виде паровоза. Огонь и дым, исходящие из жаровни как нельзя лучше вписываются в этот образ.

Генератор дыма можно поставит поперек в «отделении машиниста», а можно естественно внедрить его в общий локомотивный дизайн.

Обтекаемая форма емкости наводит на мысль о подводной лодке. Представляем вашему вниманию интересный пример реализации подобной идеи.

Одному мастеру газовая емкость напомнила подводный корабль, а другому пришла на ум ассоциация с поросенком. Воплотить ее в металле не представляет особого труда.

Познакомившись с образцами народного «мангалотворчества», перейдем к рассмотрению практического вопроса, как своими руками сделать барбекю из газового баллона и коптильню на его основе.

Подготовка материалов и инструмента

Первое - выбираем баллон. Рекомендуемый объем - 50 л, чтобы жаровня получилась большой. Прежде чем приступать к изготовлению самодельного мангала, емкость очищают от остатков горючего. Делают это тщательно, даже если кажется, что тара полностью опустошена.

Очистка баллона от газа

Несмотря на то что основной массы пропана в емкости давно нет, на стенках и дне скапливается опасный конденсат. Чтобы избавиться от него, нужно:

выпустить газ естественным образом - через клапан;
промыть баллон.

Для полного опустошения емкость переворачивают вверх дном. Чтобы понять, выходит ли газ, клапан смачивают мыльной водой - она будет пузыриться. Другой способ - запах. Из-за наличия в пропане одораторов горючее сильно пахнет, особенно если в баллоне его достаточно много. Поэтому чистить емкость следует на открытом воздухе, желательно подальше от людей, чтобы никто не запаниковал. И, конечно, вдали от источников огня.

Фото: отпилили вентиль у пропанового

Промывка баллона осуществляется следующим образом:

Вентиль отпиливают. Делают это вдвоем - помощник постоянно поливает место спила водой, чтобы баллон не взорвался из-за нагрева и искр.
Через отверстие в емкость подают воду под давлением. В процессе баллон встряхивают, чтобы хорошо промыть стенки.
Воду оставляют на несколько дней, после чего спускают. Так как она наполнится меркаптанами, запах будет едким. Выливать такую жидкость на грядки не советуем.

Чтобы вода не пахла, добавляют марганцовку, которая вызывает окисление одорирующих соединений.

Избавится от резкого запаха газа непросто. Чтобы окончательно вывести его, очищенный и распиленный баллон обжигают изнутри.

Инструменты и дополнительные материалы

Для дальнейшей работы понадобятся:

болгарка;
дрель;
сварочный аппарат;
металлические петли и ручка для крышки;
стальные трубы для создания ножек.

Если работа ведется в одиночку, пригодятся также заклепки для временного крепежа крышки.

Подготовка баллона

Газовый баллон может содержать в себе остатки газа, который при появлении маленькой искры (а она всегда образуется при резке) взрывается. Поэтому начинать резку баллона без надлежащей подготовки нельзя.

Правильное вскрытие газового баллона под мангал предусматривает первоочередный выпуск газа . Для этого открывают вентиль или, если возможно, откручивают его и переворачивают баллон. Далее ждут, пока не выйдет газ. Чтобы проверить наличие газа, нужно воспользоваться мыльной пеной. Отсутствие мыльных пузырьков означает, что газ вышел. Об этом часто отмечают в разных видео.

Следующий шаг – спиливание части , в которую был вкручен или в которой находится намертво зафиксированный вентиль. Во время этого процесса будет образовываться много искр. Устранить их появление можно, поливая место среза водой. Лучше, если эту работу будет делать помощник. Также вода не позволит металлу нагреваться.

В таком баллоне могут быть некоторые остатки газа. Чтобы их полностью устранить, в сделанное отверстие на месте вентиля наливают воду. Ею нужно заполнить весь баллон. Чтобы облегчить работу, стоит воспользоваться шлангом с напором. Во время наливания воды, емкость следует встряхивать. После, можно сливать жидкость. Однако следует помнить, что она впитала в себя не только остатки газа, но и его запах. А он устойчив, и на месте выливания будет ощущаться в течение нескольких дней. Поэтому, если не хочется чувствовать его на территории дома или дачи, воду лучше выливать в другом месте.

Изготовление барбекю из газового баллона

Барбекю из газового баллона

Перед тем, как сделать барбекю, следует тщательно осмотреть газовую емкость: на ней не должно быть явных повреждений и следов коррозии, поскольку в этих местах металл прогорит быстрее всего. О том, как правильно подготовить баллон и как выглядит поэтапное изготовление мангала, можно посмотреть на фото и видео. Чертежи для работы с баллоном не нужны, поскольку изготовление мангала и барбекю не столь сложное. Единой схемы конструкции нет, поскольку приготовление пищи на углях зависит от индивидуальных предпочтений. Если предполагается использовать угли и решетку, баллон можно разрезать ровно посередине. Если планируется готовить на шампурах, срез верхней части должен быть меньше, чем основание емкости.

Подготовка баллона

Чтобы изготовить барбекю из газового баллона своим руками, нужно правильно подготовить емкость из-под газа. Мангалы делаются из полностью освобожденных от газа, баллонов. Если емкость будет содержать малейшее количество газа, во время резки болгаркой он может взорваться.

Чтобы емкость полностью освободить от содержимого, можно заполнить ее водой, затем слить. Для этого сначала нужно открыть вентиль и оставить на некоторое время для того, чтобы газ испарился. Нельзя это делать в помещении! Затем его нужно перевернуть для слива конденсата. Чтобы контролировать выход газа, на отверстие нужно нанести мыльную пену и дождаться момента, когда она перестанет пузыриться, и только после этого можно работать дальше. Далее баллон укладывается набок, а вентиль отрезается, при этом место среза поливается холодной водой. После этого к месту среза присоединяется шланг с водой, наполняя баллон доверху. В таком виде его нужно оставить на несколько суток, затем опустошить и приступать к вскрытию.

Если нужно вентилировать емкость для ГБО с боковым фланцем, можно оставить его на некоторое время под солнцем отверстием книзу. Поскольку газ тяжелее воздуха, при нагреве его остатки выйдут наружу, после чего баллон следует продуть сжатым воздухом.

Вскрытие емкости

Разрезать баллон следует болгаркой, потому что после разреза ацетиленовой горелкой остаются неровности на краях, требующие дополнительной шлифовки. Разрез нужно осуществлять очень аккуратно вдоль шва баллона, чтобы не повредить центровочные кольца, расположенные внутри и удерживающие конструкцию при заводской сварке. С помощью концентрических сварных швов полусферы боковин газовой емкости привариваются к цилиндрической основе. Кольца можно использовать для удержания крышки будущего барбекю. Перед вскрытием лучше разметить область резки карандашом: горизонтальная разметка должна проходить примерно посередине поверхности баллона или выше на 5 см, а вертикальные – на расстоянии 20 см от краев.

Цилиндрические автомобильные газовые баллоны на корпусе содержат специальный фланец для присоединения мультиклапана и вентиляционного короба. Не стоит его удалять, потому что в дальнейшем к нему можно присоединить, если конструкция будет с крышкой. Если на торце установлен вентиль, его нужно демонтировать с заглушкой отверстия или сделать дымоход с коленом 90 градусов.

После того, как емкость разрезана, необходимо развести сильный костер внутри на несколько часов, чтобы обгорела вся краска, которой была покрыта его поверхность.

Боковые полусферные части лучше не удалять, они послужат хорошей защитой огня от ветра, а также будут поддерживать температуру внутри печи.

Преимущества и недостатки барбекю из баллона

Качественный мангал и ему подобные приспособления стоят довольно дорого. Если изготовить барбекю из баллона своими руками, себестоимость конструкции будет ниже. В результате не придется тратить крупную сумму. Другие преимущества такого решения:

значительная длина (порядка 120 см), что позволяет за один подход приготовить большое количество продуктов;
сравнительно простой процесс монтажа;
минимум используемых материалов, так как барбекю изготавливают из пропанового баллона;
основа конструкции - жаропрочный металл (стенка толщиной 3 мм);
присутствие крышки обеспечивает защиту продуктов и огня от осадков, кроме того, с ее помощью можно регулировать пламя.

Однако есть и минусы. Например, объем баллона довольно большой, что затрудняет его эксплуатацию во дворе с малой площадью. Другим недостатком является значительный вес. Перемещать такое барбекю затруднительно. Эту работу лучше делать вдвоем. Баллоны из-под пропана отличаются значительной длиной и толщиной стенок.

Еще одним недостатком является непривлекательный внешний вид. Конструкцию не рекомендуется окрашивать, так как она постоянно подвергается воздействию высоких температур, но при желании можно подобрать отделочные материалы с подходящими свойствами. Отмечают и невозможность использования дров. А все дело в том, что барбекюшница из газового баллона характеризуется недостаточно большой высотой. Учитывая, что свободное пространство еще и ограничивается решеткой, заложить внутрь дрова не представляется возможным.

Материалы и инструменты

Первое, что нужно подготовить - это, конечно, сам газовый баллон. Главное условие - ёмкость устройства должна составлять 50 литров, а высота - 120 см. Это наиболее подходящий размер для мангала, на котором можно будет приготовить много еды одновременно.

Из старого, пришедшего в негодность газового баллона высотой 120 см можно сделать отличный мангал

Обратите внимание! Выбранный баллон нужно внимательно осмотреть на предмет повреждений. Не должно быть ярко выраженной коррозии, поскольку места, поражённые ею, быстро прогорят насквозь, когда вы будете использовать мангал для приготовления пищи

Кроме баллона, вам будут нужны:

болгарка;
дрель;
молоток;
зубило;
разводной ключ;
отвёртка;
2 крепкие дверные петли;
металлическая труба;
уголок.
Болгарка - главный инструмент, который вам понадобится для изготовления мангала

Мангал нужно будет установить на ножки. Их вы сможете изготовить из металлических уголков или труб либо заняться дизайном и применить, например, стойки от старинной швейной машинки.

Ножки от швейной машинки Зингер будут очень оригинальной подставкой для мангала

Пошаговая инструкция

Начальные операции по разметке и резке баллона мы описали в начале статьи. Теперь дополним нашу инструкцию фотографиями и поясним дальнейшие действия.

Петли к корпусу жаровни удобнее приваривать до момента отделения крышки, прорезав линию на обратной стороне корпуса. В этом случае они без перекосов встанут на свое место. На другой стороне к крышке приваривается ручка из стального прутка.

Если со стороны петель не поставить ограничитель, то дверца при открывании упадет назад и доставать ее будет неудобно. В качестве упоров можно использовать короткий обрезок уголка, приварив его посередине между петлями.

Поддувальные отверстия можно просверлить, но легче сделать их с помощью болгарки в виде вертикальных прорезей.

Для установки шампуров на ребрах жаровни делают треугольные вырезы или же сверлят в корпусе отверстия с шагом 5-7 см.

Ножки для мангала можно изготовить двумя способами:

«По-простому» из кусков арматуры или трубы, приварив их к днищу;
Сделав подставку из профильных труб и гнутой полосы, на которую ляжет баллон.

Для ускорения процесса жарки крышку следует закрывать. В этом случае для отвода дыма в торце емкости придется сделать отверстие и вварить в него трубу.

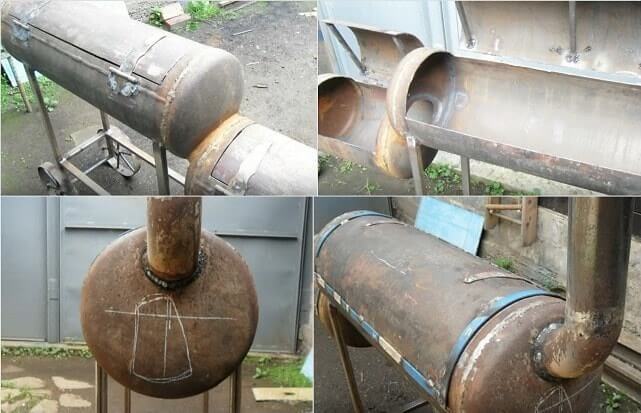

Мангал-коптильня отличается от обычной жаровни наличием дымогенераторного отделения. Для этой цели чаще всего используют баллон объемом в 20 литров. Наметив отверстие для пропуска дыма, его вырезают болгаркой.

Такую же операцию проделывают и с большой емкостью. После этого их стыкуют с помощью сварки. Большой баллон ставят на ножки.

Начертив контуры крышек их вырезают из корпусов и ставят на петли. В торце большой емкости делают отверстие под дымовую трубу и вваривают ее.

Внутри баллонов делают полочки из уголка и кладут на них решетки из толстой проволоки. Сзади в корпусе дымогенератора сверлят отверстия и ставят поворотную заслонку для регулировки тяги. Аналогичную заслонку крепят на трубе.

Знатоки настоятельно советуют поставить на корпус основной камеры датчик температуры (верхний передел измерения +350 С). Он поможет точно контролировать процесс копчения и получить продукцию отменного качества.

Завершает работу покраска конструкции термостойким составом. опубликовано econet.ru

Особенности

Мангал из старых газовых баллонов делится на несколько типов, которые вы сможете с легкостью изготовить самостоятельно.

Существуют следующие разновидности:

простой мангал, в котором нет крышки;
барбекю;

Простой

Барбекю

коптильня;
смокер.

Коптильня

Смокер

Три последние самодельные конструкции существенно отличаются от первого варианта, поэтому следует ознакомиться с их особенностями более детально:

Барбекю представляет собой простую конструкцию, которую вы с легкостью сможете создать своими руками. Для создания такого мангала вам потребуется отрезать часть емкости, которая в дальнейшем будет держаться на петлях и выступать в качестве дверцы. Внутри конструкции находится зона под угли и сетка, на которой будут располагаться продукты.

Коптильня отличается от традиционных мангалов тем, что в ней присутствует топка. Само сооружение должно быть герметичным, чтобы выполнять поставленные задачи. Для ее создания удаляется половина дна. Топка изготавливается из железных листов. Некоторые люди используют для данных целей другой баллон. Деталь приваривается и оборудуется специальной дымоходной трубой, по которой будет отводиться дым.

Смокер называют также «паровозом». Он представляет собой сложное сооружение, которому свойственна многофункциональность. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.

Чтобы изготовить такую конструкцию самостоятельно, вам потребуется запастись несколькими баллонами, каждому из которых будет отведена своя роль. В конечном результате смокер будет обладать сходством с паровозом.

Мангалы изготавливаются из пропанового и кислородного баллонов. Баллоны выступают в качестве великолепной основы для создания многочисленных конструкций. Они обладают качественным металлом, почти готовой формой и стандартными габаритами. Данные особенности дают возможность создать мангал своими руками за короткий промежуток времени с минимальными вложениями.

За счет толстых стен баллоны способны выдерживать высокие температурные режимы, поэтому такие изделия лучше всего подходят для создания различных коптилен, барбекю и мангалов.

Плюсы мангала из баллона:

Такая конструкция не прогорит даже после длительного контакта с открытым пламенем.
Благодаря оптимальной конфигурации и толстым стенам мангал не будет деформироваться от влияния высокой температуры.
В таком мангале вы сможете приготовить не только шашлыки, но и запекать овощи, а также заниматься копчением и жаркой.
После приготовления вам не потребуется тушить угли водой. Для этих целей будет достаточно просто закрыть мангал крышкой. Также она позволяет хранить мангал на улице. За счет больших размеров вы сможете приготовить порции на всю компанию.

Даже если вам нужно приобретать баллон, такое сооружение обойдется вам дешевле, чем покупка металлических листов в магазине.
Легкость монтажа. Мангал из баллона сможет изготовить даже новичок.
На работу потребуется несколько часов.
Конструкция из баллона подойдет для реализации любых творческих задумок.

Мангалы, созданные из баллонов, практически не обладают недостатками. Некоторые пользователи заявляют, что минусы конструкции заключаются в больших габаритах конструкции. Однако можно приобрести и более компактные изделия. Другая категория людей сообщает, что полукруглое дно неудобно при розжиге дров. Если посмотреть на ситуацию с другой стороны, такая конфигурация обеспечивает нахождение углей по краям. Это способствует качественному пропеканию мяса, которое при приготовлении на традиционных жаровнях может оставаться сырым.

По мнению профессионалов, сферическое строение стен мангала не очень подходит для жарки шашлыков, так как такая конфигурация ограничивает процессы, которые способствуют «раскрытию» аромата запеченного мяса.

Подготовительные мероприятия

Прежде чем взять в руки сварочный аппарат, необходимо подобрать газовый баллон и подготовить его к работе, составить примерный эскиз будущего мангала и запастись необходимым инструментом и материалами.

Какой баллон можно использовать

Для изготовления мангала подходят любые газовые баллоны цилиндрической формы. Оптимальным вариантом является достаточно вместительная и самая распространённая 50-литровая ёмкость для бытового пропан-бутана. При желании получить более мобильную и лёгкую конструкцию, которую можно будет перевозить в багажнике легкового автомобиля, можно взять стандартный баллон на 27 литров. При этом надо учитывать, что ширины рабочего пространства переносного мангала может быть недостаточно из-за сферической формы боковин.

Газовые баллоны изготавливаются из высоколегированных низкоуглеродистых сталей 30ХМА, 45, 34CrMo4, 30ХГСА. Высокое содержание лигатур и уменьшение количества лигатур в металле делает сплав более прочным и повышает антикоррозионные свойства.

Идеальным вариантом для стационарного барбекю будет автомобильный газовый баллон на 50–80 литров. Он имеет увеличенный диаметр, поэтому разжигать дрова будет намного удобнее. Кроме того, такой сосуд обладает повышенной вместительностью. Его ширина даёт возможность задействовать всю длину стандартного шампура, а это позволит приготовить обед на большую компанию. Единственным нюансом является то, что найти ненужный автомобильный газовый бак будет непросто, а покупка нового будет нецелесообразной с финансовой стороны.

Мангалы, построенные из автомобильных газовых баллонов, отличаются увеличенной шириной, а следовательно, и большей вместительностью

Газовые баллоны изготавливаются из высококачественной легированной стали толщиной 3 и более миллиметров, поэтому, даже если ёмкость длительное время стояла под открытым небом, она, скорее всего, будет пригодной к использованию. Если же сосуд сильно проржавел, то не стоит тратить на него время - найти заготовку в хорошем состоянии не составит труда.

Как обезопасить себя от взрыва

Даже если вентиль используемой ёмкости полностью откручен и газ из неё не выходит, не спешите браться за болгарку. Несмотря на то что внутри баллона давление сравнялось с атмосферным, в нём, скорее всего, остались небезопасные вещества - пропан-бутан и конденсат. Последний сливают, переворачивая сосуд вверх тормашками, а чтобы полностью удалить взрывоопасное содержимое баллон доверху наполняют водой и оставляют на несколько часов. Только после того, как будет выполнено это требование и слита жидкость, можно приступать к резке и сварке металла.

Приступать к работе можно только после полного удаления остатков газа

Схемы и чертежи

Мангал из газового баллона является настолько простым сооружением, что не требует тщательного проектирования. Тем не менее на подготовительном этапе рекомендуется составить небольшой чертёж или эскиз будущей конструкции с указанием размеров всех её элементов. Это даст возможность определить, сколько и какого металлопроката потребуется, а также позволит правильно спланировать отдельные процессы. Возможно, в работе над мангалом вам помогут чертежи и схемы, представленные в нашей галерее.

Галерея чертежей и схем

Схема мангала с опорной конструкцией Чертёж мангала из 50-литрового газового баллона Конструкция мангала из газового баллона Схема движения разогретого воздуха

Материалы и инструменты, необходимые для работы

Кроме, собственно, самого газового баллона, понадобятся:

отрезки стальных труб и уголков;
металлические ручки для крышки мангала;
дверные или мебельные петли;
труба диаметром 100 мм с 90-градусным коленом, если планируется устанавливать дымоход;
решётка, которая понадобится для барбекю;
болты с гайками или заклёпки.

Кроме того, следует подготовить декоративные элементы, предназначенные для облагораживания конструкции, а также грунтовку, краску и растворитель, которые понадобятся для её окрашивания.

Если же говорить об инструментах, то мы уверены в том, что они найдутся у каждого интересующегося вопросом постройки самодельного мангала:

сварочный трансформатор или инвертор;
УШМ - угловая шлифмашина (в просторечье «болгарка»);
электроды Ø3–4 мм;
отрезной и зачистной диск к УШМ;
дрель электрическая;
набор свёрл для работы по металлу;
струбцины для фиксации металлических деталей;
длинная металлическая линейка;
чертилка;
кёрн;
разводной и газовый ключ;
набор гаечных ключей.

Если после изготовления мангал будет подвергнут окраске, то дополнительно подготавливают насадку-щётку на дрель или «болгарку», а также кисти или распылитель с компрессором.

Что ещё можно сделать из газового баллона нюансы изготовления

На основе газового баллона можно сделать десятки вариаций гриля, барбекю и коптилен. Для удобства коротко опишем некоторые из таких приборов:

Открытый мангал из газового баллона . Самый простой тип конструкции из газового баллона. Такой мангал может сделать даже школьник.

Для создания такого «шедевра» потребуется минимум затрат и времени

Барбекю . Этот вариант конструкции мы описали подробно выше. Особенность этой конструкции – наличие откидывающейся крышки.
Коптильня отличается от барбекю тем, что в ней в обязательном порядке присутствует топка.
Топка для коптильни из газового баллона играет роль маленькой печки. Её задача − поставлять в отделение для копчения тёплый пар постоянной температуры
Все сооружение должно быть герметичным. В обязательном порядке конструкция снабжена дымоходной трубой.
Смокер – носит второе название паровоз. Лучше делать его на основе точно построенных чертежей. Это детище народного умельца, ведь агрегат сочетает в себе функции сразу нескольких приспособлений – мангала, гриля, коптильни и барбекю.

Принцип работы смокера

Одним баллоном, конечно, не обойтись, каждой трубе отведена своя функция. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.

Как сделать коптильню из газового баллона

Рассмотрим некоторые особенности изготовления коптильни из двух баллонов.

Иллюстрация	Описание действия
	Основанием под мангал-коптильню своими руками из газового баллона может служить подставка под старую швейную машину или вот такая сварная конструкция.
	Заранее продумываем варианты крепежа выдвижного или складного столика. Конструкция может быть разной.
	Готовим баллоны, соблюдая инструкции выше. Каждый из них разрезаем, как простые жаровни-барбекю. Коптильню из газового баллона своими руками лучше выполнять по чертежам.
	Единственное отличие − в топке необходимо сделать отверстие для «поддувала», которое позволит контролировать процесс тления углей. Которые, в свою очередь, будут создавать необходимый для копчения дым.
	К крышке с удобной вам стороны приварите ручку для её открывания и транспортировочные рукоятки.
	В топку размещаем специальную сетку для укладки щепы.
	Начинаем работы по созданию дымохода. Привариваем «колено» и основную трубу.
	Сверху прикрываем её регулируемой «шторкой».
	И вот такая многофункциональная коптилка из газового баллона своими руками у нас получилась.

Коптильня холодного копчения – от чертежа по сборке до тестовых испытаний вкусовых качеств ароматного деликатеса. В специальной публикации нашего портала мы подробно расскажем о коптильнях холодного копчения. Вы узнаете особенности процесса холодного копчения, схему устройства и принцип работы коптильни холодного копчения и как сделать коптильню своими руками.

Гриль из газового баллона своими руками

Гриль из газового баллона – это вариация барбекю. С одним лишь отличием − для создания этой конструкции в баллон обязательно привариваются уголки для крепления специальной сетки.

барбекю своими руками из газового баллона

Пример изготовления барбекюшницы из газового баллона своими руками мы подробно рассмотрели в этой статье. Если у вас остались вопросы о том, как самостоятельно сделать мангал-барбекю из газового баллона, посмотрите это видео:

Шашлычница своими руками из газового баллона

Роль шашлычницы может исполнять любая из самоделок, рассмотренных в этом обзоре. Даже открытый мангал прекрасно справится с этой задачей. Однако следует помнить, что чаще всего такие конструкции не защищены ни от ветра, ни от дождя.

Как сделать своими руками из газового баллона мангал-паровоз

Это одна из самых сложных и максимально трудоёмких задач, которую ставят перед собой настоящие мастера работы с металлом.

Создать такую конструкцию новичку не по силам. «Самоделка» такого типа способна решать сразу несколько задач: это и мангал, и коптильня, и гриль, и барбекю. Каждый отсек выполняет свою задачу. Такие мангалы обладают высокой производительностью за счёт герметичной конструкции, здесь практически нет потерь тепла.

Если вы решились создать мангал-паровоз, то из этого видео вы узнаете, как сварить мангал из газового баллона.

Даже если вы обработали свой мангал антикоррозийным покрытием, не рекомендуется оставлять изделие под дождем или снегом. Оптимальное место для монтажа – навес. Когда наступает холодное время года, сооружение следует отправить в гараж, сарай или иное помещение хозяйственного назначения.

При разведении огня следует разделить внутреннюю зону конструкции на две части. В той, где присутствует большое количество жара, следует производить готовку мяса. В зоне с более низкой температурой – запекать рыбу или овощи.
Не рекомендуется часто переворачивать шампур. Для хорошей прожарки потребуется всего лишь два раза перевернуть мясо.
Угли должны обладать красным цветом с серым налетом.

Следите за тем, чтобы мясо не обугливалось. Черный налет на продукте является прямым путем к различным раковым болезням. Также не стоит употреблять в пищу мясо со слабой прожаркой. Такие продукты способны вызвать заражение гельминтами.
С помощью нескольких веток от фруктовых деревьев вы сможете придать мясу особый аромат.
Если вы осуществляете готовку в дождь, не следует переставлять свой мангал в помещение. Плохой уровень тяги повысит концентрацию угарных газов.
Чтобы исключить пожар, поместите сооружение на удалении от легковоспламеняющихся вещей. Рядом с ножками не должна располагаться трава, доски или ветки. Золу нельзя выбрасывать сразу, так как она может тлеть сутки, что также может вызвать возгорание.

Мангал-коптильня

Основное отличие коптильни - герметичность. Делается мангал-коптильня точно так же, как описано выше, но к конструкции добавляют топку. Для этого спиливают половину днища - это место для топки. Саму топку делают из листового железа или любого другого подходящего материала.

Мангал-коптильня из двух баллонов разного размера

Некоторые умельцы делают топку из баллонов поменьше. Готовую топку приваривают к мангалу и получают необходимую конструкцию. Обязательным элементом коптильни является дымоход. Готовый дымоход можно приобрести в магазине, а можно изготовить самостоятельно.

Совет. Для тех, кто любит совершенствовать и не боится сложностей, можно посоветовать оснастить конструкцию мотором, который будет самостоятельно вращать вертел.

К копчению можно приступать уже после того, как будет произведена прокалка мангала дровами. Если запах газа впитался в баллон очень сильно, то придется протопить мангал несколько раз, до тех пор, пока запах не исчезнет окончательно.

Не забывайте, что для коптильни необходим дымоход

Делаем жаровню из металлического баллона

Для начала следует определиться, будет ли создание мангала из такой тары лучшим вариантом. Все-таки сделать стационарное барбекю можно практически из любых подручных материалов: буржуйки, бочки, листов ненужного металла, кирпича - вариантов море.

Галерея готовых вариантов

Преимущества

Первое и главное достоинство, которое отличает самодельные мангалы, - экономичность по сравнению с покупными готовыми барбекю. Даже если старого газового баллона в хозяйстве не нашлось, приобрести такую емкость можно по низкой цене. Останется лишь правильно его подготовить к превращению в мангал.

К другим достоинствам жаровни из баллона относятся:

простота изготовления - имея нужный инструмент и чертежи, сделать мангал своими руками сможет даже человек, обладающий лишь базовыми навыками;
функциональность - использование дополнительных приспособлений позволит готовить не только шашлыки, но и гриль, а также коптить мясо и рыбу;
прочность и надежность - при изготовлении баллонов применяется высококачественная сталь, такой мангал прослужит долго даже при активной эксплуатации;
удобство использования - из-за прочности стали дно не прогорит, поэтому угли после завершения готовки не нужно тушить, достаточно закрыть крышку жаровни;

многообразие дизайна - реализовать можно разные идеи, изготовить мангал переносным или стационарным, придать дымоходу для копчения форму трубы паровоза, декорировать жаровню в винтажном стиле и др.

Стоит отметить и размеры конструкции: на мангале из баллона можно приготовить в два раза больше мяса, чем на дешевом покупном барбекю из металла.

Тематические статьи :

Самодельный мангал из металла
Вертикальный мангал для шашлыка

Недостатки

К минусам использования такого изделия относятся:

Неприглядный внешний вид стандартного баллона, особенно если он старый. Облезлая красная краска, вмятины и следы от сварки испортят эстетику барбекю, если не поработать над его отделкой. Лучше использовать термостойкое покрытие - это дополнительно защитит от ожогов при готовке.
Большая масса конструкции - переносным такой мангал будет лишь условно. Брать изделие с собой на природу точно не получится, так что подходит этот вариант только для использования на придомовой территории.
Если навыков работы со сварочным аппаратом недостаточно, пострадает надежность конструкции.
Совершение ошибок при изготовлении мангала, несоблюдение технологии приведет к низкой эффективности, а то и неработоспособности жаровни.

Не стоит забывать и о главной опасности - возможности взрыва баллона во время резки. Чтобы этого не произошло, нужно правильно провести предварительные работы.

Фото: при резке баллона помните про технику безопасности

Материалы и инструменты для мангала

Основа конструкции - газовый баллон, объем его - 50 л. Высота - 1,2 м, а этого достаточно, чтобы впоследствии жар долго держался. И без труда можно будет уместить пару больших решеток для барбекю (актуально для приготовления большого количества мяса). Внешних повреждений на баллоне не должно быть, иначе мелкие очаги коррозии под воздействием высокой температуры и открытого огня превратятся в дыры. Не сразу, но спустя несколько лет активного использования такая участь ждет металл. А если решите готовый мангал покрыть слоем термостойкой краски, дефекты вылезут наружу. Дыры можно будет заварить, но внешний вид от этого испортится. Для работ вам потребуются инструменты и материалы:

дрель электрическая;
болгарка;
трубный ключ;
зубило и молоток;
отвертки;
труба металлическая;
петли для дверей;
уголок металлический.

В качестве ножек для мангала может подойти каркас от старой школьной парты, стойки от швейной машинки. Можно использовать и самодельные из уголка или профтрубы, арматуры. Если мангал устанавливается на постоянное место, то можно выложить подставку из кирпича. Предусмотрите только, чтобы снизу можно было легко выбирать золу.

Как правильно резать баллон

Почти всегда внутри металлической емкости остается какая-то часть жидких углеводородов, именуемых газолином. Опасность заключается в том, что при остатке этого вещества жидкость может мгновенно испариться, увеличивая риск разрыва баллона. Поэтому перед резкой металла необходимо удалить из внутренней емкости газолин и прочие газы, а также не дать кислороду проникнуть изнутри к месту разреза!

Выполняется все перечисленное следующим образом:

При помощи ударной нагрузки и рожкового ключа выкрутите вентиль, позволив тем самым остаткам пропана выветриться наружу.
Наполните газовый баллон водой, оставив в таком положении на пару суток. Вода за это время растворит жидкие углеводороды. При желании можно использовать мыльную воду.
Вылейте воду, после чего повторно залейте емкость. Прочно прикройке отверстие каким-нибудь уплотнителем, после чего начните резать металл по схеме.

Вскрытый баллон стоит оставлять только на улице, в стороне от источников огня и детей, либо в хорошо проветриваемом помещении!

По опыту многих мастеров можно сказать, что далеко не все с первого раза могут открутить вентиль, поскольку за много лет он прочно «прилипает». Конечно можно воспользоваться кувалдой, но и она, как правило, не всегда помогает. Существует более простой, хотя и требующий большего терпения метод заполнить баллон водой: открутите лишь кран-буксу, ниже которого находится 8-миллиметровое отверстие. Сквозь него спокойно наполните емкость водой при помощи капельницы, после чего разрежьте баллон.

Во время распила вода польется наружу – продолжайте пилить металл как обычно. Поскольку запах газолина сложно назвать приятным, то выполнять работы своими руками рекомендуется в дали от жилых построек на открытой местности . По идентичной причине же стоит позаботиться о наличии респиратора с газовой защитой! Получившиеся детали нельзя сразу использовать для сборки мангала, необходимо вначале прокалить составляющие на костре, дабы избавиться от грязи, накопившейся внутри.

Подготовка инструментов и материалов

Чтобы работа пошла быстро, необходимо позаботиться о наличии необходимых инструментов и материалов. Для изготовления мангала нам понадобятся:

Сварочный аппарат.
Болгарка.
Несколько струбцин.
Металлическая труба.
Электродрель.
Плотные листы металла для добавления прочности конструкции.
Алюминиевые заклепки.
Петли для крышки.
Основа мангала – баллон с объёмом минимум 50 литров (если баллон будет меньше, то угли будет неудобно переворачивать).

На фото изображены основные агрегаты для изготовления мангала.

ВАЖНО! Безопасность должна стоять на первом месте, поэтому распиливание баллона может проходить только тогда, когда из него вышел весь газ.

Выполняется удаление газа просто: баллон переворачиваем верх дном и скручиваем вентиль. Газ тяжелее воздуха, поэтому в таком положении он будет выходить интенсивно. Чтобы видеть, идет процесс или нет, нужно намылить отверстие клапана. Если появляются пузыри, значит, газ выходит – ждем завершения. Для уверенности в конце баллон можно полностью заполнить водой, чтобы она смыла последние остатки газа.

Процесс изготовления инструкция

Когда баллон пуст, а все необходимые инструменты лежат под рукой, можно приступать к работе:

На фото изображен стандартный баллон на 50 литров – это оптимальный размер для изготовления мангала из газового баллона. Вы сможете без труда переворачивать угли и за раз делать большие партии еды. В качестве альтернативы можно взять баллон с большим объёмом, но меньше брать не стоит.
Боковые стенки рекомендуется оставить, тогда ветер не сможет раздувать угли при жарке мяса. Рекомендуется резать металл прямо по шву.
Под швами вы обнаружите базирующие кольца. Их устанавливают на фабрике по производству баллонов для правильной стыковки днища и корпуса. Не нужно их прорезать, так как они в дальнейшем будут использоваться как полки для крышки.
В итоге из одного баллона мы получаем два элемента мангала.
Следующий шаг – это установка петлей. В начале процесса их нужно закрепить на заклепки. Это делается для фиксации, поэтому заклепки могут быть алюминиевыми. После монтажа петли нужно обязательно приварить к баллону, так как крышка на одних заклепках не выдержит высоких температур и упадет.
В итоге картина должна быть вот такой:
После варки даем металлу остыть. После этого можно приступать к изготовлению ручек мангала. Рекомендуется взять обычные металлические ручки, так как они дешевые и невосприимчивы к высоким температурам.
Есть вероятность, что от высоких температур металл баллона может повести. Чтобы предотвратить эту неприятность, нужно приварить уголок по периметру краев реза. На фото указан уголок размером 32*32. В работе помогут струбцины, так как они позволяют прижать уголок к корпусу практически без зазора. В дальнейшем уголок будет служить опорой для решетки или шампуров. Приваривается элемент внутри корпуса рядом с петлями.
Далее занимаемся ножками. Описание их конструкции и особенностей есть в отведенном разделе статьи. Сейчас наша задача – сделать короткие основания, чтобы в дальнейшем их можно было увеличивать до необходимой высоты.
Следующий шаг – это приваривание петлей к корпусу и крышке мангала. Здесь нужно определиться, какой должна быть крышка. Если вы хотите, чтобы она не снималась, то петли нужно варить «друг к другу». В случае, когда крышку нужно снимать, петли варятся в одном направлении.
Выполняем варку ручек, после чего надежно закручиваем их.
На готовые петли надеваем крышку из верхней части баллона. Процесс выполняется одинаково, независимо от расположения петель.
Замеряем угол и длину, после чего делаем ограничители для крышки самодельного мангала.
Проверьте, не падает ли мангал в положении с открытой крышкой. Если устойчивость низкая, то ножки можно дополнительно скрепить металлическим уголком.
По всей длине корпуса необходимо просверлить отверстия. В первую очередь они нужны для обеспечения тяги и сгорания топлива. Также через отверстия будет выливаться вода, высыпаться уголь. Если вы решили установить несъемную крышку, то стоит позаботиться об отверстиях в корпусе до установки крышки. По бокам корпуса делаем надрезы для держателей шампуров – справится с этим болгарка.

После сверления отверстий изготовление мангала может считаться законченным. Хорошенько почистите его и протопите несколько раз, чтобы запах газа полностью выветрился. Что касается краски, то это необязательный этап. Одни хозяева красят термостойким покрытием, другие пропускают этот шаг. Все равно через несколько обедов с хорошим шашлыком мангал закоптится и будет черным. Для повышения тяги рекомендуется установить дымоход: в торце конструкции мангала вырезается круглое отверстие, куда можно приварить обычную водосточную трубу подходящего диаметра.

На дно мангала можно поместить пару колосников из чугуна. Они используются в печках-буржуйках и различных котлах. Установив эти элементы, внутри мангала будет дополнительная вентиляция. Раскаленные колосники помогают экономить уголь, так как они тоже участвуют в процессе приготовления мяса. Размещать мангал можно в беседке из кирпича или на открытом месте.

Для удобства внутреннюю зону мангала делят на два сектора. В одном делают выступы для решеток, а во втором нарезают прорези для шампуров.

Как показывают испытания, толщины автомобильного баллона вполне хватает для нормального функционирования – форма мангала сохраняется под действием высоких температур.

От простого к сложному открытый мангал, барбекю, коптильня, смокер

Существует несколько самых распространённых типов мангалов, и все их можно соорудить из старого, вышедшего из строя газового баллона:

обычный мангал без крышки;
барбекю;
коптильня;
смокер.

У трёх последних видов есть ряд существенных отличий, которые мы и рассмотрим подробно.

Барбекю - довольно простая конструкция как на вид, так и в изготовлении. У баллона отрезается часть бока, которая после крепится на петли и служит дверцей. Внутри - место для углей и сетка, на которую вы будете класть продукты для жарки.
Мангал-барбекю - простая конструкция с крышкой без трубы для отвода дыма
Коптильня от обычного мангала отличается наличием топки и герметичностью. Для её изготовления в дне баллона срезается полоса металла и спиливается часть днища, обычно половина. Сделанную из листового железа или из другого баллона топку нужно приварить и оборудовать конструкцию дополнительно трубой для отвода дыма. Когда коптильня будет готова, её нужно несколько раз прокалить дровами, после чего можно заняться собственно копчением.
Мангал-коптильня предполагает наличие топки и дымохода
Мангал-смокер, или как его ещё называют - паровоз. Гораздо более сложная конструкция, зато многофункциональная - она сочетает в себе всё, чего можно желать от подобного устройства: мангал, гриль, коптильню, барбекю. Для того чтобы построить такой супер-агрегат, понадобится несколько труб-баллонов, и у каждого будет своя опция. В итоге это устройство действительно становится внешне похожим на паровоз.
Мангал-смокер - это наиболее сложная, но и самая многофункциональная конструкция из нескольких газовых баллонов

Фотогалерея: как можно оформить мангал

Мангал-коптильня тоже может быть с удобными полочками

Откидную крышку часто прикрепляют к цепи, чтобы удобно было открывать её в нагретом состоянии

Мангал-смокер, в простонародье - паровоз, практически не нуждается в дополнениях и сам по себе выглядит декоративно

Мангал-барбекю вполне можно декорировать под паровоз или антикварный автомобиль

Пожалуй, самый простой вариант: мангал со съёмной крышкой на ножке из трубы

Внизу часто размещают поленницу

Рядом с мангалом и под ним можно сделать полки Превратите мангал в подводную лодку

Подготовка к изготовлению чертежи и оптимальные размеры

Перед тем как начинать работу над изготовлением мангала, необходимо полностью выпустить весь газ, который всегда остаётся в баллоне даже при его полном «опустошении».

Так как внутри баллона может быть конденсат, то вначале надо открыть вентиль и выпустить газ до конца. Делать это необходимо только на открытом воздухе (на улице) вдали от потенциальных источников огня и других факторов, которые могут вызвать искру и возгорание остатков газа. Для того чтобы убедиться, что газ выходит можно использовать мыльный раствор, которым надо пропитать выход на вентиле. Если мыльная вода сильно пузырится, то это означает, что газ выходит.

Откручивание вентиля с помощью разводного ключа для полного удаления газа из баллона

После того как вы увидите, что баллон пустой, его надо перевернуть и вылить весь конденсат, а затем налить в него воды до краёв и оставить на два или три дня для удаления запаха газа. Для залива воды к баллону подключается обычный садовый шланг, и вода поступает в него под большим напором. Дальше с заготовкой будет работать безопасно.

Наливаем воду в баллон для его промывки

Первый этап работы состоит в создании чертежа будущего мангала, в котором будут указаны все размеры, элементы и особенности конструкции.

Размеры баллона:

Высота - 98 см.
Диаметр - 30 см.
Толщина стенок - 0,3 см.
Вес - 22 кг.

Разметка баллона

Так как диаметр баллона равен 96 см, то его можно легко разделить на 4 части, начиная разметку от продольного шва, чтобы обеспечить равномерность.
Размечаем баллон мелом
От шва надо отступить по 24 см и отметить две линии. Затем положить баллон горизонтально, и сделать отметки для размещения шампуров.
От поперечных круговых швов (нижнего и верхнего) необходимо отступить примерно по 3 см и отметить линию отреза.
Разметка газового баллона для устройства крышки
Затем от первой и второй линии необходимо отметить по 10 см для того, чтобы затем можно было прикрепить ножки точно параллельно друг другу.
Границами крышки будут служить наши первые две отмеченные линии от продольного шва (по 24 см).
Линии отреза под крышку будущего мангала
Если внутри баллона приварены металлические кольца, то необходимо делать разрез так, чтобы их не повредить, так как в будущем они будут служить опорой крышке.
Внутренние кольца баллона для фиксации крышки

Разметка и размеры будущего мангала в чертеже

Чертеж мангала из газового баллона с размерами

Выбор газового баллона

Для того чтобы мангал получился хорошим надо найти подходящий баллон. Если на вашей даче или в загородном доме раньше стояла газовая плита, которая работала от такого баллона, то наверняка у вас осталось несколько штук. Можно поискать баллон в пунктах приёма металлолома, где его вам продадут по цене лома или покопаться во всемирной сети.

Обычно используют большой баллон, объёмом на 50 литров. Главное, чтобы он был не ржавым и не имел больших дыр в корпусе.

Инструменты, необходимые для работы

Прежде чем приступать к работе необходимо подготовить все необходимые инструменты и дополнительные элементы, чтобы не отвлекаться в самый ответственный момент на поиски, например, молотка, зубила или дрели. Для работы нам понадобится набор таких инструментов:

Сварочный аппарат;
Углошлифовальная машина (болгарка);
Защитные очки;
Перчатки;
Дверные петли металлические (3 или 4 штуки);
Заклёпки (один набор) и заклёпочный пистолет;
Молоток;
Отвёртка;
Зубило;
Разводной ключ;
Дрель и сверло по металлу диаметром 10–12 мм;
Металлическая труба для дымохода;
Трубы или длинные железные уголки для ножек (можно использовать готовые механизмы от старых ножных швейных машин);
Четыре квадрата для площадок под ножки - примерно 10х10 см.

Болгарка и сварочный аппарат для работы при изготовлении мангала

Как правильно вскрыть пропановый баллон

Безопасная работа достигается путем грамотно выполненных подготовительных работ. Промытый баллон необходимо разрезать на две половины болгаркой, процесс производится максимально близко к сварному шву. Боковые стенки не демонтируются, их предназначение состоит в защите огня от ветра, поддержки температурных показателей. Опорные кольца не стоит распиливать, их задача состоит в поддержании крышки при закрытом состоянии.

Вскрытие газового баллона

Чем покрасить

С эстетической точки зрения необходимо окрасить баллон. Процесс является выбором каждого индивидуально, вовсе не обязательно тратить на него силы и время. Для окраски мангала из газового баллона следует использовать качественные компоненты, не разлагающиеся под воздействием высоких температур, не меняя вкусовые качества еды.

Перед покраской наносится слой грунтовки, которая подбирается на рынке в соответствии с типом краски. Перед приобретением следует изучить предназначение и инструкцию, температурные показатели краски должны быть более 600 градусов. Как правило, данные материалы экологически чистые, поэтому возможно покрасить сооружение не только снаружи.

Крышка и поддувало

К закрепленной на петлях крышке остается приварить ручку , фиксирующие элементы и металлическую полоску. Ручку лучше размещать в одном конце крышки, так, чтобы она была над другой частью баллона. Конечно, она должна выдерживать высокую температуру, ведь крышка будет сильно нагреваться и отдавать тепло ручке. Размещенная в одном из углов крышки ручка не позволит обжигать руку человека во время открывания барбекю.

Нужно ограничивать величину открывания крышки. Это делают путем крепления к ее свободным краям и основанию цепей. Также, согласно некоторым чертежам, можно со стороны петель приварить металлический штырь. В него будет упираться крышка. Он должен быть вертикальным. Его наклон зависит от того, насколько хозяин дачи хочет открывать крышку.

Между крышкой и основанием всегда будет щель. Чтобы ее устранить, к крышке по всему периметру приваривают металлическую полоску. Итог этого процесса часто показывают на фото.

Чтобы изготовить поддувало, нужно к сделанному в нижней части торца отверстию с размером 5х5 см. приварить квадратную трубу. Ее длина не должна превышать 10 см. Посередине двух ее противоположных сторон делают два отверстия, в которые вставляют грубую проволоку или болт. До последнего приваривают металлический квадратный лист. Он должен перекрыть отверстие трубы. Крутя болтом, можно будет изменять положение листа и управлять тягой.

Большой компании, приехавшей на дачу, нужен солидный мангал. Стандартные конструкции из тонкой стали, предлагаемые в магазинах, для этого не подходят.

Жарить шашлыки и стейки на костре, примостив их на кирпичах, неудобно. Строить стационарное сооружение для барбекю с печью и крышей решится не каждый.

Поразмыслив над этим, домашний умелец приходит к выводу, что лучший вариант — своими руками сделать мангал из газового баллона.

Толстые стенки такой емкости прослужат не один год. Ее размеры оптимально подходят для раскладки шампуров. Высоту несложно подобрать под свой рост так, чтобы в процессе готовки не пришлось гнуть спину.

Существует множество разновидностей жаровен и коптилен, сделанных из газовых баллонов. Давайте познакомимся с ними и поговорим о том, как самостоятельно можно воплотить в жизнь понравившийся вариант.

Все начинается с резки баллона

После этого воду не сливают, а ставят кран на место и приступают к разметке корпуса.

Следующий этап — удаление штуцера. Его обрезают заподлицо с корпусом.

Заусенцы удаляют шлифовальным кругом.

Примеры мангалов из газовых баллонов

Делим баллон пополам и получаем две жаровни

Кованый декор и боковая труба для отвода дыма улучшают внешний вид и функциональность мангала.

Более продвинутый вариант — установка третьей вертикальной емкости. В ней развешивают продукты для холодного копчения. Общая вместимость такой конструкции достаточна для того, чтобы готовить мясные и рыбные деликатесы про запас.

Пошаговая инструкция

Ножки для мангала можно изготовить двумя способами:

«По-простому» из кусков арматуры или трубы, приварив их к днищу;
Сделав подставку из профильных труб и гнутой полосы, на которую ляжет баллон.

Завершает работу покраска конструкции термостойким составом.

Хороший и надёжный мангал можно сделать своими руками даже из самых необычных предметов быта, и одним из них является простой газовый баллон. Он сможет не только стать незаменимым помощником в вашем загородном доме, но и сэкономит вам много денег на приобретение дорогостоящего мангала таких же параметров в магазине. А если хорошо постараться и включить свою фантазию, то он станет и украшением приусадебного участка.

Особенности мангала, изготовленного на основе газового баллона: преимущества и недостатки

Сегодня большой популярностью пользуются мангалы из газовых баллонов и это вполне понятно. Такие аппараты достаточно большие и вместительные, поэтому в них можно установить сразу большое количество шампуров для большой компании. Ножки у них намного выше, чем у магазинных стандартных изделий, а это позволяет человеку стоять ровно, не сгибаясь во время приготовления шашлыков. Также при желании из баллона с помощью сварки, арматуры и металла можно создавать различные интересные формы, подходящие экстерьеру вашего дома.

Преимущества мангала из баллона:

Простота изготовления. Даже непрофессионал сможет легко изготовить такую конструкцию за несколько часов при наличии подробной инструкции и наглядного изображения.
Дешевизна конструкции. Если на даче есть использованный или непригодный для заправки газом баллон, то основа мангала будет для вас бесплатной. Максимум на что придётся потратить деньги, так это на дополнительные элементы конструкции.
Благодаря толстым стенкам баллона, такой мангал может выдержать даже самые высокие температуры и большое давление, за счёт чего существенно увеличивается его срок службы.
При наличии откидной крышки мангал можно будет оставлять на улице, не боясь атмосферных осадков. Также крышка необходима для того, чтобы можно было использовать его в качестве домашней коптильни.
Функциональность. При необходимости с помощью дополнительных элементов можно усовершенствовать конструкцию.
Мобильность. Мангал можно переносить с одного места на другое или перевозить на машине.
Удобство эксплуатации. Так как днище такого мангала не прогорает благодаря толстым стенкам, то после приготовления шашлыков или других блюд, угли не надо заливать водой. Можно просто закрыть крышку и все.

Недостатки мангала:

Слишком крупногабаритная конструкция, которая может не вписаться в общий интерьер двора.
Такой мангал достаточно тяжёлый, поэтому один человек перенести его не сможет без посторонней помощи.
В качестве сырья может использоваться только уголь, так как места для поленьев в нём очень мало или придётся ждать, пока дрова полностью прогорят, а затем уже можно будет укладывать шампура.

Подготовка к изготовлению: чертежи и оптимальные размеры

Размеры баллона:

Высота - 98 см.
Диаметр - 30 см.
Толщина стенок - 0,3 см.
Вес - 22 кг.

Так как диаметр баллона равен 96 см, то его можно легко разделить на 4 части, начиная разметку от продольного шва, чтобы обеспечить равномерность.
Размечаем баллон мелом
От шва надо отступить по 24 см и отметить две линии. Затем положить баллон горизонтально, и сделать отметки для размещения шампуров.
От поперечных круговых швов (нижнего и верхнего) необходимо отступить примерно по 3 см и отметить линию отреза.
Разметка газового баллона для устройства крышки
Затем от первой и второй линии необходимо отметить по 10 см для того, чтобы затем можно было прикрепить ножки точно параллельно друг другу.
Границами крышки будут служить наши первые две отмеченные линии от продольного шва (по 24 см).
Линии отреза под крышку будущего мангала
Если внутри баллона приварены металлические кольца, то необходимо делать разрез так, чтобы их не повредить, так как в будущем они будут служить опорой крышке.
Внутренние кольца баллона для фиксации крышки

Разметка и размеры будущего мангала в чертеже

Выбор газового баллона

Инструменты, необходимые для работы

Сварочный аппарат;
Углошлифовальная машина (болгарка);
Защитные очки;
Перчатки;
Дверные петли металлические (3 или 4 штуки);
Заклёпки (один набор) и заклёпочный пистолет;
Молоток;
Отвёртка;
Зубило;
Разводной ключ;
Дрель и сверло по металлу диаметром 10–12 мм;
Металлическая труба для дымохода;
Трубы или длинные железные уголки для ножек (можно использовать готовые механизмы от старых ножных швейных машин);
Четыре квадрата для площадок под ножки - примерно 10х10 см.

Пошаговая инструкция по изготовлению своими руками

Распиливание. Это наиболее ответственный этап, так как от его качества зависит внешний вид будущего мангала и его эксплуатационные характеристики. С помощью болгарки необходимо сделать разрезы строго по намеченным линиям. Предварительно следует открутить полностью вентиль разводным ключом или срезать болгаркой, поливая водой для предотвращения случайного возгорания остатков газа от искры.
Приваривание крышки и ручек. Крышку лучше всего крепить с помощью петель, которые сначала фиксируются заклёпками, а затем привариваются к крышке и основе мангала. Если петли не приварить, то в будущем под воздействием высоких температур они просто отскочат и крышка отвалится. По бокам для перемещения изделия можно сварить из арматуры ручки, предварительно согнутые с помощью паяльной лампы или сварки. При желании металлические готовые ручки можно приобрести в магазине и затем просто прикрутить болтами в специально просверлённые отверстия. Кому как будет удобно.
Приваривание ножек. Трубы или уголки распиливаем на четыре части длиной по 50–70 см и привариваем их к отмеченным линиям в нижней части баллона на одинаковом друг от друга расстоянии, чтобы они образовали правильный прямоугольник. Также на концы ножек рекомендуем приварить квадратные металлические пластины, которые не дадут ножкам углубляться в мягкий грунт под собственным весом тяжёлого мангала. Можно воспользоваться просто двумя металлическими профилями, которые также привариваются внизу параллельно к двум ножкам сразу.
Второй вариант ножек. Из листа металла надо вырезать две полосы шириной по 0,2 см и длиной 0,4 см. Затем эти «ленты» изгибаем в виде дуги по диаметру баллона и к их концам привариваем ножки. Внизу к каждой паре ног привариваем поперечную планку из профиля для создания жёсткости и прочности конструкции.
Привариваем уголок между двумя стойками (длина должна быть не больше баллона).
Если вы используете в качестве ножек конструкцию от швейной машинки, то здесь можно даже установить на нёе два колеса, чтобы мангал можно было просто перекатывать по двору.
Для того чтобы стенки баллона не деформировались под воздействием высоких температур необходимо внутри него по всей длине приварить два уголка со стенками 30х30 мм. Также это придаст дополнительную жёсткость и надёжность конструкции.
Так как для процесса горения требуется постоянный приток кислорода, в задней части изделия надо высверлить примерно десять или пятнадцать крупных отверстий диаметром до 16 мм. Их можно делать в один ряд или расположить в шахматном порядке. Параллельно болгаркой делаем надпилы для установки шампуров.
На торце баллона, там, где раньше находился вентиль, осталось круглое отверстие, в которое мы устанавливаем трубу для дымохода. Для этого можно использовать обычную водосточную трубу.
На дно мангала укладываем несколько колосников из чугуна подходящего размера, которые обычно применяются в печках - буржуйках или котлах для подачи воздуха. Это поможет создать дополнительную вентиляционную систему во время горения углей, а раскалённые докрасна колосники помогут процессу приготовления продуктов даже без добавления углей.

Как сделать с коптильней

Если хорошо постараться и приложить некоторые усилия, то ваш мангал может превращаться в домашнюю коптильню. Главным условием любой коптильни является полная герметичность.

Делается она, так же как и мангал, но только к ней добавляется топка, которую изготавливают из железного листа или небольшого газового баллона. Для этого часть днища мангала спиливают и приваривают к нему топку.

Дымоход является основным элементом коптильни. Его можно сделать самостоятельно или купить в магазине специальную трубу.

К процессу копчения можно будет приступать уже после того, как вы полностью прокалите мангал и топку дровами, чтобы запах газа метана полностью выветрился и не пропитал мясо или рыбу во время копчения.

Как сделать мангал-коптильню из двух газовых баллонов: видео

Окрашивание получившейся конструкции

Выбор вида краски

Для окрашивания мангала из баллона лучше всего использовать термостойкие краски, так как максимальная температура в нём может достигать более 700 градусов. Для этого надо внимательно прочитать инструкцию.

Краски должны защищать металл от проявления ржавчины, а также от перепадов температур при попадании воды на его раскалённую поверхность.

При нагревании краска не должна выделять вредные для организма человека вещества и не вступать в химическую реакцию с другими веществами.

Этапы покраски

Перед началом окрашивания поверхность баллона следует очистить от старой краски с помощью дрели и специальной металлической насадки или наждачной бумаги.
Затем всю поверхность обезжирить спиртом, ацетоном или растворителем.
Краску перед нанесением необходимо хорошо перемешать до получения однородной консистенции и удаления возможных осадков и сгустков. Если краска слишком густая, то можно разбавить её небольшим количеством растворителя.
Наносить краску можно кистью или валиком в несколько слоёв, до получения красивой и гладкой поверхности. Каждый слой должен просыхать от получаса до двух часов в зависимости от вида краски.

При окрашивании мангала на улице температура воздуха не должна быть ниже 20 градусов и выше 40, так как при минусовых температурах краска начнёт замерзать, а при слишком высоких моментально сохнуть.

Акриловые жаростойкие краски сегодня являются наиболее востребованными и выпускаются они в аэрозольных баллонах. Благодаря уникальному составу они считаются наиболее безопасными, быстросохнущими, эффективными и долговечными. Также они обладают антикоррозийными свойствами.

Мангал из газового баллона черного цвета с подставкой Мангал - паровоз из газового баллона на колесах Мангал - подводная лодка из газового баллона с декорированием Мангал - бык из газового баллона черного цвета Мангал из баллона с дымоходом, окрашенный черной термоустойчивой краской Мангал из газового баллона «три в одном» с ножками на колесиках

Нюансы использования полученного изделия

Даже если поверхность мангала покрыта антикоррозийными красками, не рекомендуем подвергать его дополнительным испытаниям и оставлять на улице под открытым небом. Лучше всего летом и весной ставить его под навес, а осенью и зимой убирать в гараж или в помещение хозяйственной постройки.
Если после того как вы сделали все необходимые мероприятия по устранению запаха из баллона он всё равно остался, то необходимо просто несколько раз провести обжиг внутренней части мангала и запах исчезнет навсегда.
Во избежание вылета искры из жаровни и возникновения пожара следует эксплуатировать изделие на безопасном расстоянии от быстровоспламеняющихся предметов. Также после окончания процесса приготовления не стоит высыпать золу, так как она может тлеть ещё около двух дней и стать причиной возникновения огня.
При необходимости мангал можно использовать как барбекю, если установить обычную металлическую решётку от холодильника.
Крышка мангала не только защищает внутреннюю поверхность изделия от атмосферных осадков, но и является основной частью при превращении мангала в коптильню.

Мангал, который изготовлен из газового баллона, может служить также коптильней и барбекю. Если на обычной стандартной жаровне мясо просто жарится, то в данном случае оно ещё и печётся благодаря особенной конструкции изделия. Даже при использовании небольшого количества углей стенки мангала хорошо прогреются и мясо полностью прожарится.

Мангал из баллона будет служить вам долгие годы при условии его правильной эксплуатации и при должном уходе. Это прекрасная многофункциональная конструкция, которая позволяет не только жарить шашлыки, но и делать прекрасные домашние копчёности. И если вы подошли к изготовлению такого изделия серьёзно и основательно, то в будущем мангал будет радовать вас и вашу семью «своими» шашлыками и копчёными вкусностями.

Чистый воздух и прекрасная обстановка вокруг помогают расслабиться и пополнить запас сил, особенно, если при этом наслаждаться собственноручно приготовленными блюдами, например, шашлыком или запечёнными на огне овощами. Удавшиеся кулинарные изыски помогут обрести уверенность в собственных способностях и воодушевят на новые подвиги, например, подскажут как изготовить мангал из газового баллона своими руками. А если включить воображение во время сборки мангала, то может получиться уникальная часть декора. Используя чертежи, можно соорудить такую конструкцию, задействуя подручные материалы: трубу и газовый баллон.

Мангал — полюбившийся вариант приготовления пищи на углях.

Транспортабельный.
Мангал, который комфортно брать с собой в путешествия. Он не занимает много места в автомобиле, и не требует большого количества времени на сборку и разборку.
Переносной.
В разы больше, чем предыдущий допускается возможность его перемещения на короткие дистанции. Подходит для загородных участков.

Постоянный .
Барбекю, которое вмонтировано в фундамент.

Сырье для возведения мангалов самое различное. Постоянные зачастую строят из камней. Транспортабельные или переносные выплавляются из алюминия или стали.

Жаропрочный материал;
Материал обязан сохранять тепло;
Размер в зависимости от ваших потребностей.

Экспериментаторы открыли огромное множество вариантов, при создании которых задействовано самое различное сырье. Среди них не последнее место занимает мангал из газового баллона.

Технология производства

Инструменты

Угловая шлифмашина;
Дрель;
Газовый баллон объемом 50 л.
Петли;
Стальная труба;
Сварка;
Алюминиевые шпильки.

Для осуществления замысла проектирования барбекю нужно отобрать материал производства. Фундаментом будет служить газовый баллон, длиной равной 610 миллиметров, объемом — 27 литров, диаметром — 292 миллиметра и толщиной стенок больше 3 миллиметров. В целях сбережения денег используют бывшие в употреблении баллоны, в связи с этим необходимо внимательно осмотреть баллон на предмет повреждения.

Для производства ножек лучше задействовать стальную круглую трубу. В дополнение к мангалу можно сделать сетку для гриля, обрезав заготовку по внутренним параметрам барбекю.

Подготовительный процесс

При разрезании газового баллона необходимо соблюдать осторожность, и четко придерживаться инструкции. Во время использования могли сохраниться пары газа. Для того, чтобы окончательно их ликвидировать, нужно поставить баллон вверх днищем и выкрутить клапан. Чтобы удостовериться в выходе газа — смажьте отверстие вентиля мылом, которое на выходе будет вспениваться, и у вас появится возможность удостовериться, что процесс запущен.

Залейте баллон водой, чтоб уничтожить оставшийся газ.

При заполнении жидкостью для большего комфорта используйте шланг. По мере заполнения водой встряхивайте баллон до полного наполнения. Рекомендуется избавлять баллон от воды как можно дальше от дома.Только, после этого можно приступать к разборке баллона.

Важно, чтобы эту процедуру проводили два человека. Первый человек должен спиливать кран, а второй лить на него воду, чтобы силой трения не вызвать воспламенение.

Проводить работы следует на открытом пространстве. Болгаркой отпиливаем вентиль. Шлифмашиной снимаем краску и осматриваем основание на предмет повреждения. Незначительный брак обрабатывается до полного исчезновения без значительного изменения толщины. После этого кладем баллон на землю и рисуем линию, по которой в дальнейшем будем распиливать емкость.

Детальная инструкция

Режем емкость.

Посредством угловой шлифмашины распиливаем баллон пополам — одну часть используем в виде основания мангала, а другую установим как крышку. Разрезать нужно по линии стыка или насколько есть возможность рядом. Толщина стенок баллона практически во всех случаях составляет не больше трех миллиметров, в связи этим процедура деления не будет слишком затруднительной, это можно сделать болгаркой. Главное, разрезать очень осторожно, чтоб не испортить фланговые кольца, которые предназначены для колпака — в итоге у нас появится идеальная опора нашего барбекю.

Боковые грани не стоит убирать, чтобы сквозняк не гасил огонь, в создаваемом вами костре. После при помощи дрели делаем несколько отверстий на основании и боковых сторонах, для того, чтобы сделать легкое проветривание.

Убедительная просьба соблюдать технику безопасности при проведении всех этих процедур! Необходимо надеть определенную защиту на руки и на лицо. Для профилактики деформации при распиливании линия разреза поливается водой.

Устанавливаем ножки.
Следующим шагом является установка ножек на наше будущее барбекю. Необходимо стойко обосновать сооружение на земле, чтобы после без затруднений поставить крышку. Длину ножек подбирайте ориентируясь на возможное его перемещение, а также исходя из личных потребностей. Опираясь на это, можно сделать вывод, что приемлемая высота составляет 20-30 сантиметров. Если есть возможность, то можно присоединить ножки от швейного станка либо стальные трубы. Для присоединения трубы нужно сделать четыре маленьких дыры в основании барбекю, в которые поместить болты резьбой снаружи. Их возможно приплавить или прикрутить гайками.

Монтаж крышки.

Колпак барбекю устанавливается на петли, которые закрепляют шпильками, а после чего приваривают к основанию. У вас есть выбор сделать колпак портативным при установке навесов в одну сторону. Приварка петель является обязательной процедурой, так как под воздействием больших температур заклепки отваливаются. Держатель для крышки, наоборот, можно закрепить болтами. Ручка должна быть изготовлена из жаропрочного материала. При помощи уголка есть возможность сделать ограничитель для колпака. В отдельно сделанное отверстие можно установить дымоход.

Заключительные детали.
Необходимо сделать на торцевой стороне выемки для шампуров. Их число зависит от высоты емкости. Удобным расстоянием считается 25 сантиметров.

Мангал со временем под влиянием высокой температуры может изменять форму, для избежания этого можно приварить уголок к краям. Он способствует повышению стойкости периметра. В основании мангала делают дыры, чтобы пепел не убирать руками.
Заключительным этапом является покраска. Данный пункт выполняется в зависимости от личных интересов.

Коптильня — мангал

Основная отличительная черта коптильни — воздухонепроницаемость. Техника сборки точно такая же, как было рассказано ранее, с одним лишь моментом, что в дополнение к основной конструкции присоединяем камеру сгорания или по-другому топку. На этот случай срезают половину нижней части — это отдел для печи. Саму камеру сгорания изготовляют из листов железа или из меньшего размером баллона. Конечную печь присоединяют к мангалу. Необходимая часть коптильни — это , который можно купить на складе или сделать своими руками. Перед тем как начать коптить пищу необходимо сделать прокаливание дровами, до того момента пока следы газа нейтрализуются.

«Паровоз»
Сооружения, именованное «паровозом», заключает в себе одновременно несколько приспособлений: мангал, коптильня, барбекю и гриль. Изготовляется он из небольшого количества емкостей, каждая из которых выполняет определенную миссию.
Визуально данная конструкция действительно напоминает паровоз, в частности, если продумать его дизайн. Вспомогательно сооружение оборудуют различными функциональными мелочами, которые также могут играть роль украшений. На одном мангале-паровозе есть возможность разом выполнять действия с несколькими частями: жарить мясо на мангале, готовить овощи и коптить еду.
Производить покраску этого мангала рекомендуется жаростойкой краской, так как жар в паровозе может превышать 700 градусов.

При незначительных затратах сил и времени есть возможность реализовать самые гениальные, а порой и странные идеи. Из самого простого баллона создать яркую составляющую вашего дворика. Желаем Вам успеха!

Что такое мангал? Это инструмент для приготовления шашлыка, а в нашем случае — универсальный комбайн для барбекю, шашлыка, копчения и приготовления барбекю.

Цилиндрические газовые баллоны, отслужившие свой срок – можно встретить на пунктах приема металлолома и на вторичном рынке ГБО.

Стоимость такого приобретения обычно не превышает 1000 рублей (речь идет о газовом баллоне 50л), что делает покупку крайне выгодной.

Пожалуй, самая популярная форма использования – переделка баллона в печь, или иное приспособление для приема пищи. Мы рассмотрим конверсию в мангал или барбекю.

Мангал из газового баллона своими руками — пошаговая инструкция

Много информации в сети о том, как сделать мангал из газового баллона, но практически нет подробностей о том, как правильно изготовить с соблюдением пожарной и производственной мер безопасности. А так же нет точных размеров.

В данном примере вы найдете все размеры мангала и подробную инструкцию по изготовлению. Обойдемся без чертежей, просто нарисуем размеры на баллоне.

Первый этап

Заключается в подготовке баллона к резке болгаркой.

Для этого необходимо сделать следующее:

Второй этап

Для выдавливания остатков газа и конденсата баллона его необходимо заполнить водой, промыть. Для надежности, чтобы не рвануло при резке, залить повторно 3-4 литра и выпарить на костре поставив баллон вертикально. После промывки можно приступать к разметке под резку.

Разметка газового баллона

Слесарные работы

Осталось вырезать то, что разметили. Многие умудряются выкрутить вентиль с юбкой, но я сделал проще. Аккуратно вырезал его болгаркой. Получилось отверстие
диаметром в 100 мм под трубу.

Крышка мангала

Крышка мангала вырезается по намеченному контуру, но есть несколько нюансов:
