Если по размерам чугунной сковороды или объему казана у покупателя обычно сомнений нет, то остаются вопросы к качеству и практичности. Чем отличается чугунная посуда разных производителей, что будет удобнее в пользовании и прослужит дольше? Давайте разбираться вместе.

НПП Ситон, Украина, Днепропетровск

Чугунная посуда днепропетровского производства известна уже не одно десятилетие. Сковороды первых лет предприятия можно встретить на кухнях современных хозяек до сих пор. Довольно часто тяжелая утварь из чугуна переходит «по наследству» и активно используется, невзирая на почтенный возраст. Планку качества завод держит и сейчас. Недавно купленные сковородки, блинницы или казаны будут служить столь же долго.

На предприятии используется современное оборудование, благодаря чему достигается высокое качество готовой продукции, поставляющейся на европейский рынок и в страны СНГ. Выпускаемая чугунная посуда имеет гладкую поверхность, проходит термообработку. Она устойчива к коррозии и славится увеличенным сроком службы.

Ситон выпускает очень большой ассортимент чугунной посуды. Например, вы легко можете выбрать сковородки блинницы диаметром от 17 см до 50, как для городской кухни, так и для пикников или готовки на даче.
Еще одно достоинство продукции завода Ситон - большой выбор . Они плотно прилегают к посуде и не дают испаряться влаге в блюдах, требующих длительной готовки. Пища получается особенно сочной и ароматной.

Балезино, Россия, Удмуртия

Большой ассортимент чугунной посуды этого российского производителя (более 200 наименований) и ее сравнительно низкая цена является его конкурентным преимуществом.

На предприятии выпускаются чугунные казаны от 4 литров до 40 литровых. Алюминиевые казаны 6,8,10,70,100 л, а также большой ассортимент печного литья. Можно выбрать казан любого подходящего объема на семью, для готовки на даче, для выездных мероприятий или для предприятия общественного питания. Представлена кухонная утварь на любой потребительский спрос.

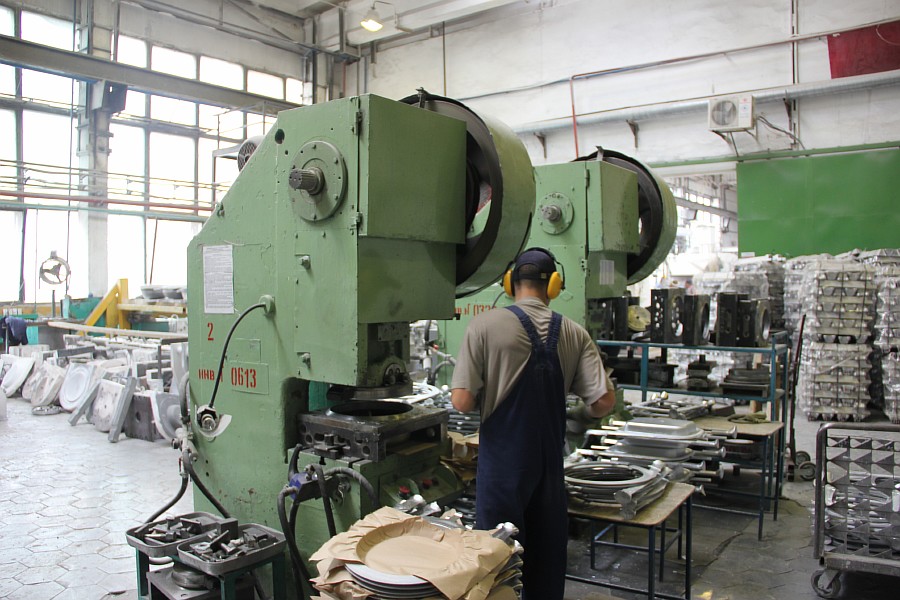

Балезино предлагает потребителю также посуду из алюминия широкого диапазона использования: от походных котелков и кухонных принадлежностей до хлебопекарных форм. Легкая и надежная в эксплуатации она уже давно стала хитом потребительского рынка России и стран бывшего СНГ и Балтии.

ООО Эколит, Украина

Еще очень молодое предприятие, успевшее занять со своим товаром достойное место на полках хозяйственных магазинов. Стремительно развивающееся производство, современное оборудование, стандарты высокого качества и привлекательные цены делают ее востребованной и популярной.
Чугунная посуда Эколит имеет более толстые стенки, обеспечивающие лучшие теплопроводные качества в сравнении с конкурентами. Она тяжелее, что в применении к чугунной посуде является несомненным плюсом, так как позволяет готовить томленые блюда с максимальными питательными и вкусовыми свойствами.

Сковородки-гриль и казаны снабжены плотно прилегающими крышками садж, которые можно использовать в качестве отдельной сковороды. И это дополнительный бонус для покупателя. Выпускаются круглые крышки (для казанов) и круглые тяжелые гнеты (для сковороды гриль и сковородки для цыпленка табака).

Продолжение следует...

Содержание

Литье чугунной посуды этапы и процесс изготовления

Литье чугунной посуды популярно и по сей день. Процесс изготовления включает в себя: литье серого чугуна в форму для чугунной посуды, получение чашеобразной отливки, ликвидацию литников, обдирку, шлифование, пескоструйку, создание защитного эмалированного покрытия на отливке. Продолжают открываться целые предприятия, где есть цеха по производству чугунного литья посуды и изделий. Этот сплав прекрасно подходит для приготовления полезной и вкусной пищи.

Чугун обладает прекрасной теплоотдачей, поэтому вынутая из печи пища может еще томиться в посуде, сохраняя полезные вещества и приобретая более насыщенный вкус.

Преимущества

Преимущества использования чугунной посуды:

• безопасный, нетоксичный сплав;
• экономичность;
• за счет толстых стенок пища долго остаётся горячей;
• долговечность использования;
• приготовленная в такой посуде пища обогащается железом;
• универсальность применения: газовые, электрические, индукционные, русские печи.

Недостатки

Недостатком чугунной посуды является большой вес и хрупкость.

Сегодня без проблем можно приобрести посуду из чугуна, изготовленную по современным технологиям. Это гусятницы, сковородки, чугунки, выпуск которых не прекращается на литейных заводах.

Владельцы патента RU 2340272:

Группа изобретений относится к кухонной чугунной посуде и способу ее изготовления. Чугунная посуда выполнена в виде чашеобразной отливки, изготовленной из серого чугуна, на поверхности которой сформировано защитное покрытие из оксида железа Fe 3 O 4 . Способ изготовления чугунной посуды включает литье серого чугуна, удаление литников и задиров, обдирку, шлифование, пескоструйную обработку отливки и формирование на отливке защитного покрытия из оксида железа Fe 3 O 4 путем ее нагрева и погружения в масло. При литье серого чугуна в состав шихты вводят кремний в количестве не менее 4,1% пропорционально массе чугунной посуды. После шлифования выполняют, по меньшей мере два раза, графитизирующий отжиг отливки при температуре 680÷800°С в течение 0,5÷1,0 часа с последующим охлаждением на воздухе до достижения серого цвета побежалости. Технический результат заключается в обеспечении стабильности свойств материала, геометрических параметров и формы посуды, а также в повышении прочности сцепления оксидной пленки с металлом. 2 н. и 1 з.п. ф-лы.

Группа изобретений относится к кухонной чугунной посуде для варки, печения и жарения пищевых продуктов, а также к способам ее изготовления.

Из уровня техники известна чугунная посуда, выполненная в виде чашеобразной отливки, изготовленной из серого чугуна, на поверхности которой сформировано защитное покрытие в виде слоя эмали /ГОСТ 24303-80. Посуда хозяйственная чугунная эмалированная. Общие технические требования, аналог/.

Из уровня техники известен способ изготовления чугунной посуды, включающий литье серого чугуна в литейную форму для получения чашеобразной отливки, удаление литников, задиров, обдирку, шлифование, пескоструйную обработку отливки и формирование на отливке защитного покрытия в виде слоя эмали /Справочник по чугунному литью. Под редакцией д-ра техн. наук Н.Г.Гиршовича. - 3-е изд., перераб. и доп. - Л.: Машиностроение. Ленинград, отд-ние, 1978. - 758 с., с.642-645, аналог/.

Формирование защитного покрытия на отливке включает нанесение грунта и обжиг, а также нанесение эмали и обжиг.

Нанесение эмали и обжиг повторяют 3-5 раз.

Недостатком такой чугунной посуды и способа изготовления этой чугунной посуды является образование дефектов на эмалевом покрытии чугунной посуды в виде пузырей, уколов, отколов и трещин.

Первые два дефекта связаны с газообразованием при обжиге, последние - с напряжениями, возникающими при температурной обработке пищи в упомянутой чугунной посуде, на границе раздела материалов чугун-эмаль вследствие различия коэффициентов расширения чугуна и эмали.

Кроме того, при значительной степени окисления поверхности чугунной отливки образуется толстый легко отделяемый слой окалины, в результате чего снижается сцепление грунта и эмали.

Это снижает прочность эмалевого покрытия и срок службы чугунной посуды с защитным покрытием, нанесенным таким способом.

Из уровня техники также известна чугунная посуда, выполненная в виде чашеобразной отливки, изготовленной из серого чугуна, на поверхности которой нанесено защитное покрытие в виде слоя консервационной смазки, состоящей из 50% парафина и 50% медицинского вазелина. РСТ УССР 114-88. Посуда чугунная черная. Общие технические условия, п.п.1.2., 2.2.2., 2.3.1., 2.5.1., аналог/.

Из уровня техники также известен способ изготовления чугунной посуды, включающий литье серого чугуна в литейную форму для получения чашеобразной отливки, удаление литников, задиров, обдирку, шлифование, пескоструйную обработку отливки и нанесение на отливку защитного покрытия в виде слоя консервационной смазки, состоящей из 50% парафина и 50% медицинского вазелина /РСТ УРСР 114-88. Посуда чугунная черная. Общие технические условия, п.2.5.1., аналог/.

Недостатками такой чугунной посуды и способа изготовления этой чугунной посуды являются низкая эффективность противокоррозионной стойкости защитного покрытия, выполненного в виде нанесенной консервационной смазки, как при транспортировке, так и при эксплуатации чугунной посуды.

В результате существенно снижается срок службы чугунной посуды с защитным покрытием, нанесенным таким способом.

Из уровня техники также известна наиболее близкая по назначению и количеству общих признаков чугунная посуда, выполненная в виде чашеобразной отливки, изготовленной из серого чугуна, на поверхности которой сформировано защитное покрытие из оксида железа Fe 3 O 4 /UA 56079 А (СОНКИН А.Л.), 15.04.2003, наиболее близкий аналог-прототип/.

Отливка изготовлена из серого чугуна, содержащего кремний в количестве 2,5-4,0%.

Из уровня техники также известен наиболее близкий по назначению и количеству общих признаков способ изготовления чугунной посуды, включающий литье серого чугуна в литейную форму для получения чашеобразной отливки, удаление литников, задиров, обдирку, шлифование, пескоструйную обработку отливки и формирование на отливке защитного покрытия из оксида железа Fe 3 O 4 путем ее нагрева и погружения в масло /UA 56079 А (СОНКИН А.Л.), 15.04.2003, наиболее близкий аналог-прототип/.

При литье серого чугуна в литейную форму для получения чашеобразной отливки в состав шихты вводят кремний в количестве 2,5-4,0%.

При формировании на отливке защитного покрытия из оксида железа Fe 3 O 4 ее нагрев ведут до температуры 830-900°С.

Недостатками такой чугунной посуды и способа изготовления этой чугунной посуды является ее низкая коррозионная стойкость при приготовлении пищевых продуктов, содержащих органические кислоты, в том числе лимонную, уксусную и молочную кислоты.

Объясняется это тем, что в состав шихты входит кремний в недостаточном количестве (2,5-4,0%).

В результате низкое содержание кремния в сером чугуне не позволяет обеспечить его более стабильное содержание и снижает активность углерода, что приводит к высокой степени окисления чугуна и оказывает большое влияние на состав оксидной пленки (оксида железа Fe 3 O 4) на поверхности отливки.

Это не позволяет добиться высокой прочности сцепления оксидной пленки с металлом и снижает срок службы чугунной посуды.

Кроме того, при выбранном температурном режиме нагрева 830-900°С чугун чрезмерно нагревается, становится пластичным и «плывет», искажая первоначальную форму отливки.

В результате, геометрические параметры и форма отливки нарушаются, а высокое качество получаемой этим способом чугунной посуды не достигается, что снижает ее эксплуатационные свойства.

Технической задачей, на решение которой направлено изобретение, является в чугунной посуде и способе изготовления чугунной посуды путем изготовления отливки из серого чугуна с повышенным содержанием кремния обеспечить более стабильное его содержание для повышения активности углерода и его полного превращения в графит при тепловой обработке отливки в оптимальных режимах.

Технический результат, который достигается при решении поставленной технической задачи, заключается в обеспечении стабильности свойств материала, геометрических параметров и формы посуды, а также в повышении прочности сцепления оксидной пленки с металлом, что повышает коррозионную стойкость к органическим кислотам покрытия, срок службы, качество и эксплуатационные свойства чугунной посуды.

Поставленная техническая задача решается, а технический результат достигается тем, что в чугунной посуде, выполненной в виде чашеобразной отливки, изготовленной из серого чугуна, на поверхности которой сформировано защитное покрытие из оксида железа Fe 3 О 4 , согласно изобретению, отливка изготовлена из серого чугуна, содержащего кремний в количестве не менее 4,1%.

Повышенное содержание кремния (не менее 4,1%) в сером чугуне приводит к более стабильному его содержанию, за счет чего повышается активность углерода в процессе изготовления чугунной посуды и достигается возможность его полного превращения в графит при тепловой обработке отливки в оптимальных режимах нагрева.

Это обеспечивает получение стабильных свойств материала посуды и плотной с высокими защитными свойствами оксидной пленки покрытия.

Поставленная техническая задача решается, а технический результат достигается также тем, что в способе изготовления чугунной посуды, включающем литье серого чугуна в литейную форму для получения чашеобразной отливки, удаление литников и задиров, обдирку, шлифование, пескоструйную обработку отливки и формирование на отливке защитного покрытия из оксида железа Fe 3 O 4 путем ее нагрева и погружения в масло, согласно изобретению, при литье серого чугуна в литейную форму для получения чашеобразной отливки в состав шихты вводят кремний в количестве не менее 4,1%, а после шлифования выполняют, по меньшей мере, два раза, графитизирующий отжиг отливки при температуре 680-800°С в течение 0,5-1,0 часа с последующим охлаждением на воздухе до достижения серого цвета побежалости.

Введение в состав шихты кремния в повышенном количестве (не менее 4,1%) приводит к более стабильному его содержанию в чугуне, за счет чего повышается активность углерода в процессе изготовления чугунной посуды и достигается возможность его полного превращения в графит при тепловой обработке отливки в предложенных оптимальных режимах нагрева.

А многостадийный отжиг отливки после шлифования и перед пескоструйной обработкой при температуре 680-800°С в течение 0,5-1,0 часа с последующим охлаждением на воздухе до достижения серого цвета побежалости в конечном итоге обеспечивает получение стабильных свойств материала посуды и плотной оксидной пленки с высокими защитными свойствами при формировании защитного покрытия, что улучшает эксплуатационные свойства чугунной посуды.

Выбранный температурный режим графитизирующего отжига 680-800°С отливки определен опытным путем и является оптимальным для получения наилучших условий для полной графитизации углерода, стабилизации свойств материала отливки, геометрических параметров и формы посуды, а также повышения прочности сцепления оксидной пленки с металлом при формировании защитного покрытия.

Опытным путем установлено, что выбор температуры графитизирующего отжига отливки меньше 680°С не целесообразен, так как в этом случае процесс графитизации углерода замедляется, в результате чего не достигается стабилизация свойств материала отливки и снижается прочность сцепления оксидной пленки с металлом при формировании защитного покрытия.

Опытным путем также установлено, что выбор температуры графитизирующего отжига отливки больше 800°С также не целесообразен, так как в этом случае чугун чрезмерно нагревается, становится пластичным и «плывет», искажая первоначальную форму отливки, в результате чего снижается качество чугунной посуды.

Кроме того, при выбранном температурном режиме нагрева 680-800°С отливка приобретает малиновый цвет побежалости, что позволяет дополнительно визуально контролировать температурный режим графитизирующего отжига, что является дополнительным техническим результатом.

Способ изготовления чугунной посуды имеет и другие отличия, которые используются в отдельных случаях его выполнения для повышения технического результата.

Так, в способе изготовления чугунной посуды, согласно изобретению, при формировании на отливке защитного покрытия из оксида железа Fe 3 O 4 ее нагрев ведут до температуры 680-800°С.

Выбранный температурный режим нагрева 680-800°С отливки определен опытным путем и является оптимальным для получения наилучшего соотношения коррозионной стойкости, стабилизации проектных геометрических параметров и формы, срока службы и качества чугунной посуды, изготавливаемой этим способом.

При температуре нагрева отливки больше 800°С чугун чрезмерно нагревается, становится пластичным и «плывет», искажая первоначальную форму отливки, а толщина слоя оксидной пленки чрезмерно увеличивается, в результате чего также снижаются коррозионная стойкость защитного покрытия, а также срок службы и качество чугунной посуды.

При выбранном температурном режиме нагрева 680-800°С отливка приобретает малиновый цвет побежалости, по которому дополнительно визуально контролируют температурный режим ее нагрева.

Таким образом, за счет изготовления отливки из серого чугуна с повышенным содержанием кремния обеспечивается более стабильное его содержание для повышения активности углерода и его полное превращение в графит при тепловой обработке отливки в предложенных оптимальных режимах нагрева.

Это позволяет обеспечить стабильность свойств материала, геометрических параметров и формы посуды, а также повысить прочность сцепления оксидной пленки с металлом, что повышает коррозионную стойкость к органическим кислотам покрытия, срок службы, качество и эксплуатационные свойства чугунной посуды.

Из уровня техники заявитель не выявил решения, совпадающие с совокупностью общих и отличительных существенных признаков усовершенствованной чугунной посуды и усовершенствованного способа изготовления чугунной посуды, на основании чего можно сделать вывод, что заявляемые технические решения этой группы изобретений не являются частью уровня техники и соответствуют критерию изобретения «новизна».

Из уровня техники заявитель также не выявил решения, совпадающие с отличительными существенными признаками усовершенствованной чугунной посуды и усовершенствованного способа изготовления чугунной посуды.

На основании этого можно сделать вывод, что заявляемые технические решения этой группы изобретений для специалиста не является очевидными, то есть не выплывают из уровня техники и соответствуют критерию изобретения «изобретательский уровень».

В примере конкретного выполнения заявляемая чугунная посуда выполнена в виде чашеобразной отливки, изготовленной из серого чугуна, на поверхности которой сформировано защитное покрытие из оксида железа Fe 3 O 4 .

Отливка изготовлена из серого чугуна, содержащего кремний в количестве не менее 4,1%.

Углерод в чугуне находится в виде графита.

Металлической основой чугуна является феррит.

В примере конкретного выполнения заявляемый способ изготовления такой чугунной посуды осуществляют следующим образом.

Для отливки чугунной посуды применяют серый чугун, в химический состав которого входят железо, а также в количествах, разрешенных органами здравоохранения, углерод, кремний, марганец, фосфор и сера с допускаемым содержанием хрома, никеля и меди.

Сначала готовят шихту для плавки серого чугуна, в которую вводят необходимые компоненты для получения чугуна с необходимым химическим составом.

Кремний в состав шихты вводят в количестве не менее 4,1%.

Количество кремния выбирают пропорционально массе чугунной посуды.

Для чугунной посуды малой массы, например сковороды блинницы, кремний вводят в количестве, близком к 4,1%.

Чем больше масса чугунной посуды, тем в большем количестве вводят в шихту кремний для улучшения заполнения литейной формы расплавом чугуна.

Например, для кастрюли кремний вводится в количестве, близком к 7,0%.

После расплава шихты выполняют литье серого чугуна в литейную форму для получения чашеобразной отливки.

На практике для отливки чугунной посуды применяют серый чугун с преимущественно следующим химическим составом (в процентах):

Допускается наличие хрома до 0,2%, никеля до 0,3% и меди до 0,5%.

Чашеобразные отливки используют для изготовления различной кухонной чугунной посуды, в том числе:

сковорода круглая с одной ручкой;

сковорода круглая с двумя ручками;

сковорода блинница круглая с одной ручкой;

сковорода сотейник круглая с одной ручкой;

сковорода сотейник круглая с двумя ручками;

сковорода жаровня с двумя ручками;

кастрюля с крышкой;

другая посуда.

Затем отливку подвергают механической обработке, при которой последовательно выполняют удаление литников, задиров, обдирку и шлифование поверхности.

После шлифования выполняют, по меньшей мере, два раза, графитизирующий отжиг отливки при температуре 680-800°С в течение 0,5-1,0 часа с последующим охлаждением на воздухе до достижения серого цвета побежалости.

Такой температурный режим графитизирующего отжига 680-800°С отливки является оптимальным для получения наилучших условий для полной графитизации углерода, стабилизации свойств материала отливки, геометрических параметров и формы посуды, а также повышения прочности сцепления оксидной пленки с металлом при формировании защитного покрытия из оксида железа Fe 3 O 4 .

При температуре графитизирующего отжига отливки меньше 680°С процесс графитизации углерода замедляется, в результате чего не достигается стабилизация свойств материала отливки и снижается прочность сцепления оксидной пленки с металлом при формировании защитного покрытия из оксида железа Fe 3 O 4 .

При температуре графитизирующего отжига отливки больше 800°С процесс также не целесообразен, так как в этом случае чугун чрезмерно нагревается, становится пластичным и «плывет», искажая первоначальную форму отливки, в результате чего снижается качество чугунной посуды.

После этого выполняют пескоструйную обработку поверхности на пескоструйной установке и формирование на отливке защитного покрытия из оксида железа Fe 3 O 4 путем ее нагрева в нагревательном устройстве и погружения в масло.

При формировании на отливке защитного покрытия из оксида железа Fe 3 О 4 ее нагрев ведут до температуры 680-800°С.

Такой температурный режим нагрева 680-800°С чугуна отливки является оптимальным для получения наилучшего соотношения коррозионной стойкости, стабилизации проектных геометрических параметров и формы, срока службы и качества чугунной посуды, изготавливаемой этим способом.

При температуре нагрева отливки меньше 680°С толщина слоя оксидной пленки чрезмерно уменьшается, в результате чего снижаются коррозионная стойкость защитного покрытия, а также срок службы и качество чугунной посуды.

При температуре нагрева отливки больше 800°С чугун чрезмерно нагревается, становится пластичным и «плывет», искажая первоначальную форму отливки, а толщина слоя оксидной пленки чрезмерно увеличивается, в результате чего снижаются коррозионная стойкость защитного покрытия, а также срок службы и качество чугунной посуды.

При выбранном температурном режиме нагрева 680-800°С серого чугуна отливка приобретает малиновый цвет побежалости, по которому дополнительно визуально контролируют температурный режим ее нагрева.

Изобретение иллюстрируется примерами 1-5 реализации способа изготовления чугунной посуды с различными температурными режимами нагрева отливки.

Изготавливалась чугунная посуда - сковорода блинница, выполненная в виде чашеобразной отливки, изготовленной из серого чугуна, на поверхности которой сформировано защитное покрытие из оксида железа Fe 3 О 4 .

Отливка изготавливалась из серого чугуна, содержащего кремний в количестве 4,0%.

После шлифования выполняли один раз графитизирующий отжиг отливки при температуре 670°С в течение 0,4 часа с последующим охлаждением на воздухе до достижения серого цвета побежалости.

При формировании на отливке защитного покрытия из оксида железа Fe 3 O 4 ее нагрев вели до температуры 670°С и погружали в масло.

При такой температуре одноразового графитизирующего отжига отливки в течение 0,4 часа с последующим охлаждением на воздухе до достижения серого цвета побежалости процесс графитизации углерода замедлялся, в результате чего не достигалась стабилизация свойств материала отливки и снижалась прочность сцепления оксидной пленки с металлом при формировании защитного покрытия из оксида железа Fe 3 O 4 .

Однако уменьшалась толщина слоя оксидной пленки, в результате чего снижалась коррозионная стойкость защитного покрытия и срок службы чугунной посуды.

Изготавливалась чугунная посуда - сковорода блинница с небольшой массой, выполненная в виде чашеобразной отливки, изготовленной из серого чугуна, на поверхности которой сформировано защитное покрытие из оксида железа Fe 3 O 4 .

Отливка изготавливалась из серого чугуна, содержащего кремний в количестве 4,1%.

Способ изготовления такой чугунной посуды включал все операции заявляемого способа.

После шлифования выполняли два раза графитизирующий отжиг отливки при температуре 680°С в течение 0,5 часа с последующим охлаждением на воздухе до достижения серого цвета побежалости.

При формировании на отливке защитного покрытия из оксида железа Fe 3 O 4 ее нагрев вели до температуры 680°С и погружали в масло.

При такой температуре двухразового графитизирующего отжига отливки в течение 0,5 часа с последующим охлаждением на воздухе до достижения серого цвета побежалости процесс графитизации углерода активизировался, в результате чего достигалась стабилизация свойств материала отливки и повышалась прочность сцепления оксидной пленки с металлом при формировании защитного покрытия из оксида железа Fe 3 O 4 .

При таком режиме нагрева и погружения в масло первоначальные геометрические параметры и форма отливки не изменялись и соответствовали ее проектным значениям.

Прочность защитного покрытия, а также качество и эксплуатационные свойства чугунной посуды, полученной этим способом, удовлетворительные.

Изготавливалась чугунная посуда - сковорода сотейник со средней массой, выполненная в виде чашеобразной отливки, изготовленной из серого чугуна, на поверхности которой сформировано защитное покрытие из оксида железа Fe 3 O 4 .

Отливка изготавливалась из серого чугуна, содержащего кремний в количестве 5,5%.

Способ изготовления такой чугунной посуды включал все операции заявляемого способа.

После шлифования выполняли два раза графитизирующий отжиг отливки при температуре 740°С в течение 0,75 часа с последующим охлаждением на воздухе до достижения серого цвета побежалости.

При формировании на отливке защитного покрытия из оксида железа Fe 3 O 4 ее нагрев вели до температуры 740°С и погружали в масло.

При такой температуре двухразового графитизирующего отжига отливки в течение 0,75 часа с последующим охлаждением на воздухе до достижения серого цвета побежалости процесс графитизации углерода еще более активизировался.

При таком режиме нагрева и погружения в масло первоначальные геометрические параметры и форма отливки не изменялись и соответствовали ее проектным значениям.

Толщина слоя оксидной пленки увеличивалась, в результате чего повышалась коррозионная стойкость защитного покрытия и срок службы чугунной посуды.

Способ изготовления такой чугунной посуды включал все операции заявляемого способа.

После шлифования выполняли три раза графитизирующий отжиг отливки при температуре 800°С в течение 1,0 часа с последующим охлаждением на воздухе до достижения серого цвета побежалости.

При такой температуре трехразового графитизирующего отжига отливки в течение 1,0 часа с последующим охлаждением на воздухе до достижения серого цвета побежалости процесс графитизации углерода еще более активизировался.

В результате этого достигалась полная стабилизация свойств материала отливки и повышалась прочность сцепления оксидной пленки с металлом при формировании защитного покрытия из оксида железа Fe 3 O 4 .

При таком режиме нагрева и погружения в масло первоначальные геометрические параметры и форма отливки не изменялись и соответствовали ее проектным значениям.

Толщина слоя оксидной пленки увеличивалась, в результате чего повышалась коррозионная стойкость защитного покрытия и срок службы чугунной посуды.

Прочность защитного покрытия, а также качество и эксплуатационные свойства чугунной посуды, полученной этим способом, хорошие.

Изготавливалась чугунная посуда - кастрюля со средней массой, выполненная в виде чашеобразной отливки, изготовленной из серого чугуна, на поверхности которой сформировано защитное покрытие из оксида железа Fe 3 O 4 .

Отливка изготавливалась из серого чугуна, содержащего кремний в количестве 7,0%.

Способ изготовления такой чугунной посуды включал все операции заявляемого способа.

После шлифования выполняли три раза графитизирующий отжиг отливки при температуре 810°С в течение 1,1 часа с последующим охлаждением на воздухе до достижения серого цвета побежалости.

При таком режиме графитизирующего отжига чугун чрезмерно нагревался, становился пластичным и «плыл», искажая первоначальную форму отливки, а толщина слоя оксидной пленки чрезмерно увеличивалась, в результате чего снижалась коррозионная стойкость и срок службы защитного покрытия.

При формировании на отливке защитного покрытия из оксида железа Fe 3 O 4 ее нагрев вели до температуры 800°С и погружали в масло.

При таком режиме нагрева и погружения в масло происходили те же процессы, которые были характерны при графитизирующем отжиге отливки.

В результате первоначальные геометрические параметры и форма отливки изменялись и не соответствовали ее проектным значениям.

Прочность защитного покрытия, а также качество и эксплуатационные свойства чугунной посуды, полученной этим способом, неудовлетворительные.

Примеры 2, 3, 4 свидетельствуют о том, что повышенное содержание кремния (не менее 4,1%) в чугуне, а также заявленные режимы графитизирущего отжига и нагрева отливки являются оптимальными для обеспечения стабилизации свойств материала, геометрических параметров и формы посуды.

Это позволяет повысить прочность сцепления оксидной пленки с металлом, коррозионную стойкость к органическим кислотам, срок службы, качество и эксплуатационные свойства чугунной посуды.

Примеры 1, 5 свидетельствуют о том, что пониженное содержание кремния (менее 4,1%), а также выполнение графитизирущего отжига и нагрева отливки за пределами заявленных режимов не целесообразно, так как при этом не обеспечивается стабилизация свойств материала, искажаются геометрические параметры и форма посуды.

Это приводит к снижению прочности сцепления оксидной пленки с металлом, коррозионной стойкости к органическим кислотам, срока службы, качества и эксплуатационных свойств чугунной посуды.

Предлагаемые чугунная посуда и способ изготовления чугунной посуды могут быть многократно реализованы промышленным способом на любом предприятии по отливке хозяйственной чугунной посуды с применением стандартного оборудования и традиционных материалов, что свидетельствует о том, что заявляемые технические решения этой группы изобретений соответствуют критерию изобретения «промышленная применимость».

1. Чугунная посуда, выполненная в виде чашеобразной отливки, изготовленной из серого чугуна, на поверхности которой сформировано защитное покрытие из оксида железа Fe 3 O 4 , отличающаяся тем, что отливка изготовлена из серого чугуна, содержащего кремний в количестве не менее 4,1% пропорционально массе чугунной посуды.

2. Способ изготовления чугунной посуды, включающий литье серого чугуна в литейную форму для получения чашеобразной отливки, удаление литников и задиров, обдирку, шлифование, пескоструйную обработку отливки и формирование на отливке защитного покрытия из оксида железа Fe 3 О 4 путем ее нагрева и погружения в масло, отличающийся тем, что при литье серого чугуна в литейную форму для получения чашеобразной отливки в состав шихты вводят кремний в количестве не менее 4,1% пропорционально массе чугунной посуды, а после шлифования выполняют, по меньшей мере, два раза, графитизирующий отжиг отливки при температуре 680÷800°С в течение 0,5÷1,0 ч с последующим охлаждением на воздухе до достижения серого цвета побежалости.

Чугунная посуда и способ изготовления чугунной посуды

Бизнес-идею по производству деревянной посуды легко организовать в домашних условиях. Но чтобы развить из нее прибыльный бизнес с короткими сроками окупаемости следует увеличить производительность и снизить расходы. Такого эффекта, возможно, добиться только со специальным оборудованием. В данной бизнес-идее рассматривается быстрое производство посуды из дерева с полусферической формой.

Недорогой токарный деревообрабатывающий станок позволяет производить деревянную посуду по целому комплекту из одной заготовки. Уникальный принцип работы станка экономит расходные материалы и в разы сокращает время на производство деревянных мисок, тарелок, чаш и др.

Деревянная посуда обладает большим количеством преимуществ, что делает ее привлекательной для потребителя. Ей найдется место на каждой кухне.

Преимущества в деревянной посуде

Деревянная посуда пользуется спросом благодаря своим незаменимым преимуществам:

1. Позволяет сохранять еду горячей, длительнее время. При этом не обжигает руки при подаче горячих блюд.
2. Улучшает вкус пищи.
3. Обладает тонизирующими бактерицидными свойствами.
4. Абсолютно эколокична.
5. Не бьется, прочная и долговечная.
6. Можно использовать для разогрева в микроволновой печи (только для СВЧ на время не более 20 минут, иначе рассохнется, а для гриля – нельзя! ).
7. Уход за деревянной посудой не требует больших затрат. Если со временем дерево потемнело его можно протереть перекисью водорода, чтобы вернуть первозданный вид (после чего обязательно выполоскать).

Розничные цены на деревянную посуду зависят от сложности изделия, размера и вида древесины. Сравнительные цены на посуду из соснового дерева:

При использовании специального токарного деревообрабатывающего станка на производство одной миски средних размеров уходит менее 20-ти минут вместе с шлифовальной обработкой и полировкой. Продавать деревянную посуду можно через интернет магазин, на ярмарках и рынках или знакомым. В зависимости от объемов домашнего производства.

Уникальное оборудование для изготовления деревянной посуды

От деревообрабатывающего оборудования для производства посуды из дерева зависит:

• качество готовых изделий;
• производительность домашнего производства;
• рентабельность бизнеса.

Для экономного производства деревянных мисок, которые пользуются хорошим спросом, нужен специальный станок. Его особенность заключается в уникальном принципе действия.

База ни чем не отличается от стандартного токарного деревообрабатывающего станка. Преимущество заключается в специальных дугообразных резцах, которые закреплены на шарнирах и модернизированы подачей зажатого воздуха. В местах шарнирного соединения находятся регулировочные винты, которые позволяют настроить точное перемещение резцов по требуемой траектории. Сопло подачи сжатого воздуха нацелено в место работы резцов, что позволяет не только удалять стружку из вырезанных каналов, но и охлаждать сам резец для его качественной работы. Преимущество принципа работы такого устройства наглядно отображается в процессе обработки заготовок.

Принцип работы уникального деревообрабатывающего станка

Перед началом работы следует настроить радиус перемещения дугообразного резца вокруг своей оси. Регулировочными винтами задаем дугу очертания траектории перемещения резца. Фактически мы устанавливаем форму нашей будущей миски.

Далее следует прочно закрепить заготовку в патроне токарного станка и наполнить ресивер компрессора сжатым воздухом. После чего включить станок для вращения заготовки. Подводим конец дугообразного резца к заготовке, медленно перемещая его вокруг своей оси на шарнире. В момент соприкосновения резца с заготовкой включаем подачу сжатого воздуха.

Далее резец проходит радиус по траектории в нутрии заготовки. Таким образом, формируется сферическое дно первой деревянной миски с ее внешней стороны. В процессе углубления резца образуется глубокий внутренний катал, из которого постоянно удаляется стружка благодаря сжатому воздуху. Резец в это время не перегревается и плавно вырезает формы изделия.

В следующий этап следует перевести резец в начальное положение и отступить требуемое расстояние для формирования толщины стенки миски. Уже на втором этапе, резцом одновременно вырезается для первой миски внутреннею сферическую поверхность дна, а для второй – внешнею. После выточки готовая посуда шлифуется и полируется.

Инновации делают бизнес быстроокупаемым

Этот уникальный принцип обработки дерева позволяет существенно:

1. Экономить расход древесины на изготовление мисок.
2. Увеличить производительность производства.
3. Легко создавать в деревянной посуде сложные и сферо-образные формы.
4. Получать широкий ассортимент посуды полусферической формы.
5. Быстро изготавливать комплекты мисок с уже подходящими формами для вложения матрешкой (одну в другую).

Дугообразным резцом можно вырезать самые разные формы, (как показано на рисунке). Для этого предусмотрены настройки траекторий перемещения резцов. Или можно заменить сам резец на другой с иной формой дуги. В зависимости от того, какую необходимо вырезать форму деревянных:

• мисок;
• тарелок;
• казанов;
• плошек.

Все эти виды посуды на данном станке можно изготавливать целыми комплектами от 2-5 шт. в одном (в зависимости от формы).

Это прекрасное оборудование для быстрого создания бизнеса в домашних условиях без больших вложений. Некоторые умельцы могут даже попытаться сделать такой станок своими руками. Принцип действия его прост и понятен. А на изготовление такого станка не потребуется больших вложений. Производимые деревянные изделия на нем будут продаваться и конечно пригодятся для личного использования.

В последние годы мне регулярно пишут френды из разных регионов России и даже из других стран с неожиданным вопросом: "Мы тут вчера купили казан (сковородку, жаровню), а там внизу написано "kukmara", это с твоей родины?".
Сначала это удивляло, а потом мы с aksanova решили: сколько можно рассказывать про заморские чудеса и далекие регионы, когда в моем родном Кукморе еще не все интересное изучено и показано!

Сегодня мы расскажем и покажем как делается посуда под маркой Kukmara, которая, как оказалась, уже распространилась по всей планете. Я, если честно, был приятно удивлен сим фактом. Пока изучали производство, узнали, что даже Галилео уже успел побывать в Кукморе и снять репортаж о том, как делается казан для плова! Приглашаю и вас теперь узнать об этом далее в посте.

2. Итак, куда же мы с вами попали?! Это ОАО "Кукморский завод Металлопосуды" - один из основных производителей литой алюминиевой посуды с 1950 года. А несколько веков назад завод назывался медеплавильным и занимался изготовлением самоваров, подносов, кастрюль из меди.

Когда я впервые услышал, что 60% литой посуды, производимой в России, делается в родном райцентре Татарстана, Кукморе, не поверил. А это именно так!

3. В настоящее время здесь производят казаны, учаги, кастрюли, сковороды, блинницы и многое другое!
Даже есть великаны - казаны по 110 литров!

4. Отправляемся прямо в цеха, наблюдать за этапами изготовления посуды.
Алюминий для производства приходит в слитках по 10 кг. Его состав проверяется в специальной лаборатории завода на пригодность

5. Производство начинается с плавки алюминиевых сплавов в печах при температуре от 700 до 850 градусов! Жара!

6. Литейный цех - самая настоящая горячая точка.

7. В специальные формы черпаком заливается жидкий алюминий. Завораживающее зрелище!

8. Отличная башня из них получается).

9. О как! Поняли, как надо работать?
:-))

10. После литья на заготовках остается лишний металл

11. В связи с этим изделие подвергается дальнейшей обрубке и чистке на специальных токарных станках

12.

13.

14. Как скульптуры! Отсекаем лишнее и получаем результат

16. Теперь можно приступать к окраске. Она производится в несколько этапов. Покрытия (2-х и 3-х слойные) наносятся вручную методом напыления с помощью специальных пульверизаторов или на полуавтоматических линиях нанесения покрытия. Изделия покрываются как с внутренней стороны, так и с внешней

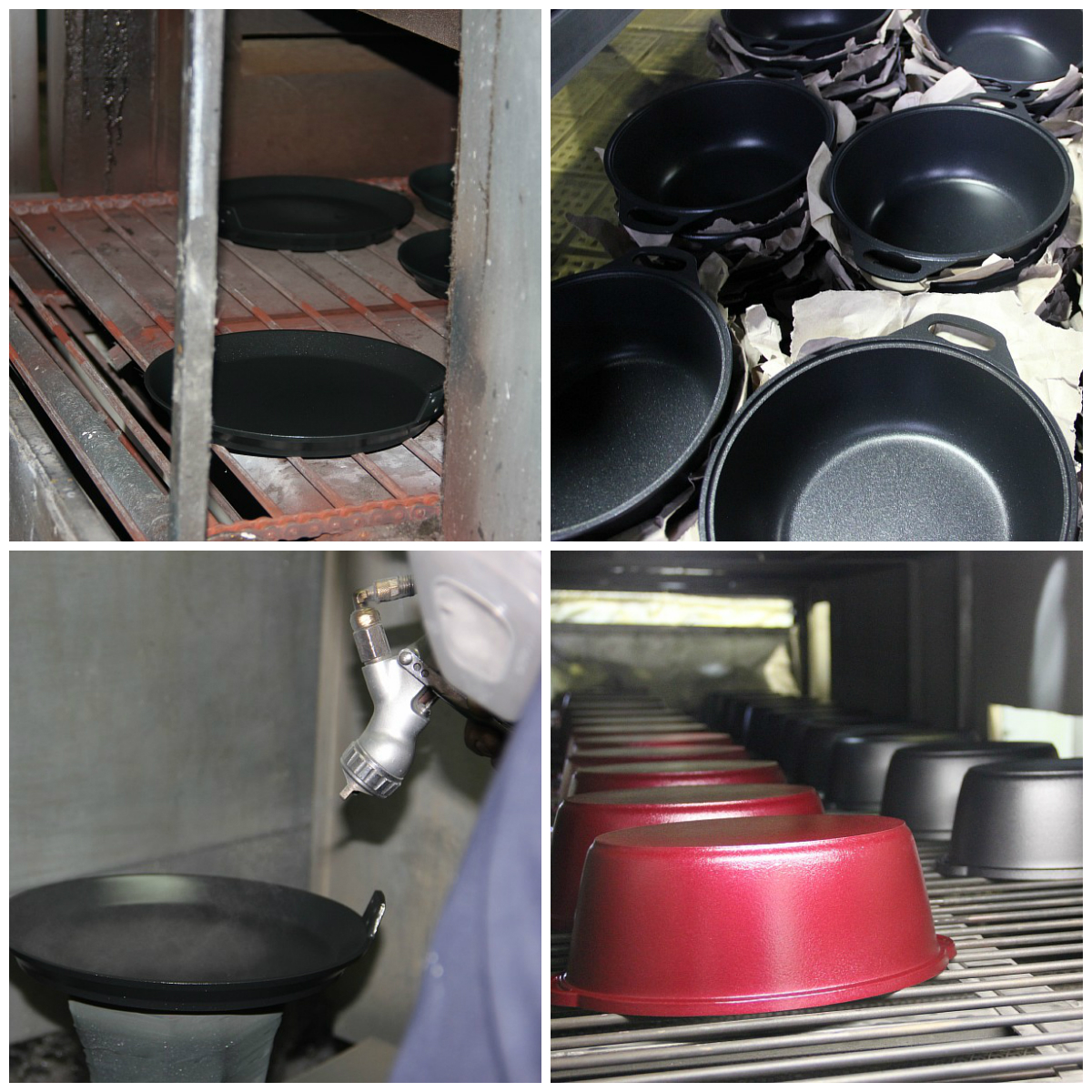

17. Сначала грунтовка, она обеспечивает лучшее сцепление металла с антипригарным покрытием, увеличивая срок службы изделия. Грунт высыхает в конвейерной печи, куда и отправляется изделие

18. Уже начали эксплуатацию автоматической линии, где все этапы нанесения покрытий выполняются на специальном оборудовании в одном месте

19. Немецкие и итальянские антипригарные покрытия. Хранятся в специальном холодильнике

20.

21. Изделие с высохшим грунтом выходит из другой стороны конвейера и снова отправляется на покрасочный стенд.

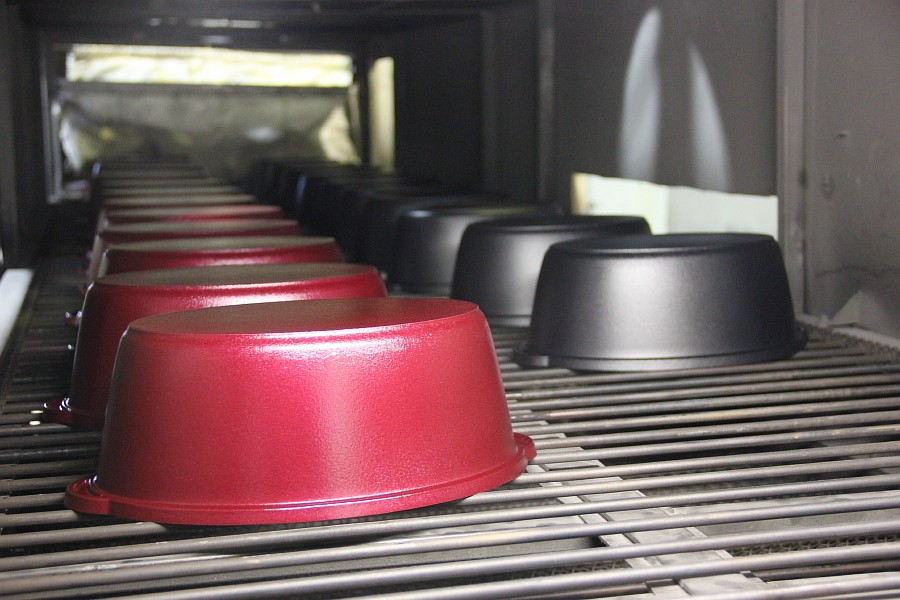

С внешней и внутренней стороны изделие покрывается антипригарным покрытием и снова печь. Посуда подвергается температуре более 450 градусов в этих туннельных печах.

22. Следующим этапом после нанесения покрытий является сушка с последующим охлаждением

23. А литая посуда без покрытия проходит шлифовку, сборку, контроль качества, комплектацию и упаковку

24.

25. Завершающим этапом производства алюминиевой посуды с антипригарным покрытием является проточка дна изделия.
Проточка - это снятие стружки с днища посуды

26. Что делает возможным использование не только на газовых и электрических плитах, но и на стеклокерамических.
Выравнивание дна увеличивает площадь соприкосновения дна посуды с плитой, что влияет на скорость и равномерность прогрева посуды

27.

30. Проточка производится и для эстетических целей

31. Приятно видеть, что завод растет и расширяется. Это новые цеха. Удивило количество занятых на предприятии - почти 700 человек. Для Кукмора с населением 17000 человек и не с самой лучшей обстановкой в поиске хорошей работы такой предприятие - решение вопроса для многих моих земляков

32.

33. Также здесь имеется цех жестяных изделий, где производят треноги, прутья, пресс-формы, штампы. Они покрываются специальным маслом, чтобы не ржавели

34. Далее в зависимости от ассортимента изделия комплектуются стеклянными или металлическими крышками, съемными ручками. Для комплектации используются как материалы собственного производства (нержавеющие ручки, ободки для котлов походных, алюминиевые ручки и т.д.), так и материалы, закупаемые у других производителей (стеклянные крышки, бакелитовые и деревянные ручки, крепежные изделия, упаковочная тара). Фурнитура в основном импортная

34. Так как я родился и вырос в Кукморе, то почти везде на предприятии встречал знакомые лица - одноклассники, друзья, знакомые. Это было приятно!

35. Все готово и теперь остается только упаковать и отправить на склад, дождаться отгрузки оптовому заказчику

36. Понравился дизайн упаковки

37. Продукция упаковываются в пленку с последующей упаковкой в транспортировочную тару

38.

39. Очень удивило разнообразие продукции завода. Перед экскурсией в отделе маркетинга удалось увидеть огромный стенд посуды. А я-то думал, что только сковородки да казаны делают!

40. Заверните мне, пожалуйста, каждое наименование по две, нет, по три штуки!

О производстве нам очень доходчиво и подробно рассказали Ринат Билалович - технический директор завода и коммерческий директор Амина Загитовна. Спасибо всем, кто организовал для нас эту интересную и познавательную экскурсию!
