Для небольших помещений, гаражей, автомастерских многие устанавливают гидравлический подъемный механизм. Сейчас некоторые мастера изготавливают ножничный подъемник своими руками.

Выбираем конструкцию

Рассмотрим, как сделать подъемник для автомобиля. Это приспособление применяют для фиксации автомобиля и его подъема на некоторую высоту, чтобы обеспечить доступ к ходовой части, подвеске, механизмам машины.

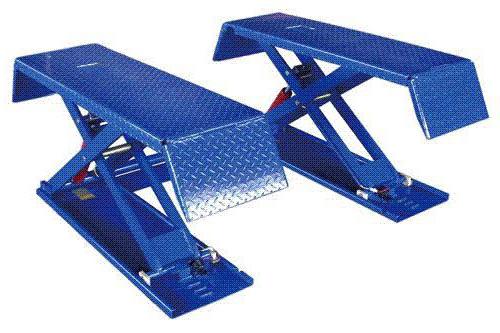

Сначала выбирают схему подъемника. Наиболее популярны приспособления с 2 стойками. Такая конструкция может иметь электромеханический привод. Бывают конструкции с несколькими стойками, они лучше распределяют нагрузку. Ножничная конструкция представляет собой платформу с системой рычагов.

Это приспособление может иметь электромеханический привод, который будет передавать нагрузку. Делать самодельный подъемник нужно с учетом того, чтобы устройство было безопасным и надежно удерживало автомобиль. Необходимо учитывать, что при выполнении работ мастер будет находиться под машиной, масса которой превышает тонну.

Создание подъемника

Прежде чем изготовить ножничный подъемник своими руками, чертежи и схемы конструкции нужно составить обязательно. На чертеже должны быть указаны размеры всех деталей и показаны места сварки узлов и систем создаваемой конструкции.

Инструкция по изготовлению своими руками конструкции подъемника ножничного автомобильного:

1. Сначала создают опоры с применением стальных уголков, которые забивают в прочную стену.
2. На эти уголки устанавливают плиту толщиной 1 см и фиксируют ее болтами.
3. Передача нагрузки будет осуществляться посредством системы гидравлических цилиндров. Сейчас легко можно найти такие механизмы, так как они используются в разных устройствах.
4. В плите проделывают отверстия для цепи, потом ее вдевают и замыкают.
5. На валу редуктора устанавливают шпонку.
6. Затем на выходной вал устанавливают звездочку, которая подходит для работы с цепью.
7. В плите выполняют 2 отверстия для пропуска цепи, на конце которой устанавливают стальной крюк.

Полученную конструкцию можно использовать в частном гараже для подъема небольшого автомобиля. Подъемное устройство позволит самостоятельно выполнять осмотр и ремонт ходовой части автомобиля и других механизмов и систем.

Смотрите » Самоходные телескопические и коленчатые подъемники

Что лучше: собрать подъемник самостоятельно или купить

Люди часто собирают подъемник самостоятельно, потому что новая заводская конструкция стоит дорого. При этом нужно учитывать, что сделать самодельный подъемник — не всегда простая задача. Кроме того, если конструкция собрана неправильно, то ее использование может быть опасно.

Установленный автомобиль падает с устройства, если:

• вес автомобиля показывает нагрузку, которую самодельный подъемный агрегат не может удержать;
• плохо работает механизм фиксации;
• опорное устройство не выдерживает имеющуюся нагрузку;
• у самодельного устройства неправильно установлены опоры, или они слабо закреплены.

Также сложности при создании устройства возникают потому, что некоторые элементы конструкции нельзя выполнить без специального оборудования. Например, трудно изготовить ходовые винты большой протяженности. Поэтому самостоятельно выполнить данную конструкцию достаточно трудно. Многие мастера вместо этого приспособления делают опрокидыватель для автомобиля, так как он проще изготавливается.

По конструкции подъемные механизмы различаются. В первую очередь они делятся в зависимости от количества стоек. На сегодняшний день на рынке представлено множество двухстоечных моделей, а также четырехстоечных модификаций. При этом устройства тяги у них устанавливаются гидравлические либо механические.

Среди автомобилистов наиболее востребованными принято считать параллелограммные подъемные механизмы. Также их еще называют ножничными моделями. Дополнительно существует плунжерный тип устройств. Чтобы самостоятельно изготовить модель в домашних условиях, следует более подробно ознакомиться с конструктивными особенностями наиболее популярных модификаций.

Модель с башмаком на две опоры

Чтобы сделать данного своими руками, необходимо в первую очередь заняться нижней балкой. С этой целью многие специалисты рекомендуют заготовить заранее струбцину. С ее помощью можно будет удерживать центральный штырь. Однако в первую очередь важно зафиксировать раму. Для этого придется воспользоваться сварочным инвертором.

Далее, чтобы собрать важно подобрать качественное гидравлическое устройство для поднятия балки. После его установки монтируется ручка. Редуктор для этих целей подойдет одноканальный. Стойку для подъемника можно сделать из алюминиевой пластины. Опоры для механизма устанавливаются в последнюю очередь. Перед этим важно проверить прочность струбцины. Для того чтобы приварить опоры, придется воспользоваться сварочным инвертором.

Устройство с башмаком на три опоры

Собрать с башмаком на три опоры автомобильный ножничный подъемник своими руками довольно просто. В данной ситуации основа заготавливается П-образная. После этого появится возможность зафиксировать подхват. С этой целью многие специалисты рекомендуют воспользоваться струбциной. Непосредственно гидравлический механизм можно устанавливать на винтах. При этом опоры он перекрывать не должен.

Далее, чтобы сделать подъемник для нужно фиксировать редуктор. Для этого из стального листа вырезается не большая пластина. Приваривать ее необходимо у верхней балки. При этом отступ от края минимум обязан составлять 2.2 см. После этого крепится непосредственно башмак. Первая опора устанавливается у гидравлического механизма. В это время две другие опоры должны располагаться у переднего края модели.

Модель с П-образной задней балкой

А с П-образной как сделать подъемник своими руками? Отвечая на этот вопрос, необходимо сказать, что в данном случае будет сложно изготовить основу. Для этого придется нарезать много длинных пластин из стального листа. В этой ситуации специалисты рекомендуют башмак устанавливать чугунного типа. При этом гидравлический механизм обязан располагаться у нижней балки. Далее, чтобы собрать подъемник своими руками, нужно смонтировать редуктор.

Для этого придется воспользоваться струбциной. Первая опора приваривается только после закрепления зажимной гайки. Балку следует вырезать на станке. При этом расстояние между ее углами обязано минимум составлять 230 мм. Некоторые модификации указанного подъемного механизма предполагают использование насосов. Необходимы они в данном случае для смазки гидравлического механизма. Чтобы устанавливать данную деталь, важно приварить у задней балки дополнительную опору. В данном случае многое зависит от габаритов поршневого насоса.

Подъемник с Г-образной задней балкой

А с Г-образной задней балкой как сделать подъемник своими руками? Чтобы качественно собрать модель данного типа, заготавливают в первую очередь основу. Для этого пластины подбираются стального типа. Минимум их толщина обязана составлять 2.2 мм. Далее, чтобы собрать подъемник своими руками, нужно прикрепить боковые опоры. С этой целью струбцину использовать не обязательно.

Следующим шагом приваривается непосредственно балка. Чтобы самостоятельно ее изготовить, потребуется три равных по размеру листов металла. Дина их минимум обязана составлять 120 мм. После их сваривания фиксируется верхняя балка. Гидравлический механизм в данном случае целесообразнее использовать малогабаритный. Таким образом, редуктор можно будет разместить рядом с ним.

Модель с заклепками

Складывать данного типа подъемник своими руками (чертеж показан ниже) довольно сложно. В первую очередь необходимо для заклепок заготовить Далее важно обработать основу для подъемного механизма. Для этого необходимо использовать две пластины. Чугун в данном случае применяется довольно редко. В свою очередь, стальные поверхности менее подвержены коррозии, и это следует учитывать. На нижней балке заклепки делаются с интервалом в 23 см.

Далее, чтобы собрать подъемник своими руками, останется только зафиксировать гидравлический механизм. В данном случае пневматические модификации используются довольно редко. Поршень в этой ситуации в диаметре должен быть не менее 4.5 см. Башмаки чаще всего применяются именно стального типа. Для регулировки подъемного механизма устанавливается рычаг. Для большей стабилизации основы привариваются опоры. Непосредственно площадка делается с резиновыми прокладками.

Устройство с алюминиевым стержнем

Чтобы изготовить с алюминиевым стержнем автомобильный подъемник своими руками, необходимо подобрать трубу диаметром около 4.4 см. После этого верхняя часть ее тщательно затачивается. Необходимо это для того, чтобы приварить к ней подхват. Опор в данном случае нужно заготовить четыре. Повышается стабилизация гидравлического устройства за счет применения специальных зажимных гаек. В некоторых случаях в конструкциях устанавливаются кессоны.

У моделей с насосами они являются довольно востребованными. Опоры чаще всего подбираются стальные. Минимум толщина металла в этом месте должна равняться 3.5 мм. Далее, чтобы сделать своими руками, требуется установить редуктор. Управляться механизм обязан через рычаг. Непосредственно стержень должен крепиться на продольной платформе. Для этого балка заготавливается жесткая.

Модификация со стальным стержнем

Чтобы сделать данного типа подъемник в гараж своими руками, трубу следует подбирать с диаметром около 4.5 см. Затем нужно заготовить основу для устройства. Чаще всего ее устанавливают П-образной формы, однако другие модификации также имеют право на существование. В данном случае многое зависит от габаритов гидравлического устройства. Также следует учитывать мощность насоса, который предназначен для смазки. Если рассматривать самую простую модель со стальным стержнем, то основу лучше выбрать Г-образной формы. Чугунные балки для нее подходят идеально. Чтобы сделать подъемник в гараж своими руками, далее нужно установить непосредственно платформу для тяги. С этой целью листы используются в основном стального типа. Однако сплав алюминия также является довольно прочным. Непосредственно стержень должен устанавливаться в средней части нижней балки.

С этой целью в этом месте делается выемка. Чтобы зафиксировать верхнюю балку, лучше воспользоваться струбциной. После закрепления гидравлического устройства устанавливается редуктор. Для данного типа подъемного механизма он нужен одноканальный. Стойка в этом случае обязана устанавливаться под опорами. При этом подхват приваривается в последнюю очередь. В данном случае необходимо заранее обсчитать длину рычага, чтобы он не соприкасался с опорами и верхней балкой.

Подъемники для гипсокартона

Собрать с колодками своими руками довольно проблематично. В данном случае без струбцины не обойтись. В первую очередь важно сварить основу для устройства. Для этого придется воспользоваться станком. Колодки в данном случае проще всего изготовить из стальных пластин. При этом опоры для них необходимо подбирать довольно прочные, минимальная толщина металла должна составлять 2.2 мм. При этом подхваты существуют самые разнообразные. Нижнюю балку в этой ситуации можно изготовить из стальных листов.

Для этого они вырезаются шириною около 120 мм. Кессоны в данных устройствах используются довольно редко. Также следует отметить, что гидравлические механизмы подходят различной мощности. В данном случае многое зависит от площади нижней балки. Чтобы стабилизировать устройство при эксплуатации, многие специалисты рекомендуют приваривать в нижней балке жесткие опоры. Устанавливать стойку на подъемном механизме необходимо только после фиксации гидравлического устройства. Накладки в данной ситуации монтировать нужно на верхнюю часть колодки. В качестве зажимного приспособления используется обычная гайка. Для регулировки натяжения механизма применяется, как правило, обычный рычаг.

Модели с четырьмя прихватами

Чтобы сделать модель на три подхвата, основу придется изготовить Г-образной формы. В данном случае колодки должны располагаться по ее углам. Для их фиксации используются, как правило, винты. Непосредственно верхняя балка может быть стальной. Листы в этой ситуации целесообразнее покупать с толщиною около 2.3 мм. Насосы для системы подходят только поршневого типа. При этом двухканальные редукторы использовать можно с большим успехом.

Для установки верней балки в первую очередь монтируется подхват. Для его крепежа применятся струбцина. Стержень в данном случае для стабилизации платформы можно подобрать алюминиевый. Фиксация накладок осуществляется в последнюю очередь. Однако перед этим колодки необходимо тщательно зачистить. Для этого лучше всего воспользоваться наждачной бумагой.

Ни одна автомастерская не обходится без автомобильного подъёмника. Оборудование доступно на рынке в большом многообразии моделей от местных и зарубежных производителей. Установленный в автосервисе автолифт окупится быстро, но приобретать автоподъёмник для личных нужд - глупые расходы. Тем более что реально построить автомобильный подъёмник своими руками.

Разновидности автоподъёмников

Хозяева личных машин прекрасно осознают, как стремительно повышаются цены на содержание и обслуживание такого транспорта ежегодно. Толковым решением станет самостоятельный ремонт машины тогда, когда это позволяет сделать квалификация и опыт. Отдельный инструмент уже есть в гараже автолюбителей, а с помещением для ямного ремонта и оборудованием дела обстоят по-иному. Впрочем, некоторые важные устройства (например, автоподъёмник для гаража) можно создать самостоятельно.

Прежде чем выбирать чертёж для будущего подъёмника, стоит проанализировать существующие версии оборудования и избрать наилучшую для вашего гаража. Подъёмники бывают:

• одностоечными и двустоечными;
• гидравлическими;
• реечными;
• пневматическими;
• винтовыми.

Преимущества одностоечных вариаций состоят в компактных габаритах - безупречный вариант для применения в небольшом гараже. Двустоечный подъёмник предоставит возможность реализовать ремонтные работы любого уровня сложности. Гидравлический автомобильный подъёмный кран практичный. Надо наблюдать за уровнем жидкости в сальниках. Реечный подъёмник имеет простую конструкцию и защиту деталей от загрязнений. Для результативной работы пневматического крана нужно купить насос. А винтовая версия характеризуется низкой грузоподъёмностью и высотой подъёма, потому её стоит рассматривать последней.

Лучшая конструкция устройства

Ваш будущий самодельный домкрат для автомобиля должен иметь определённую конструкцию. Двустоечный механизм (есть варианты с электромеханическим или электрогидравлическим приводом) используется повсюду. Первый состоит из резьбового вала с несущей гайкой. Вал вращается посредством электрического двигателя с редуктором.

Во втором случае вал заменён гидроприводом. А также неплохо зарекомендовал себя в деле ножничный подъёмник. В качестве «ножниц» выступают специальные рычаг и. Подъем груза осуществляется гидравлическими приводами с электромоторами. Каждая конструкция может подойти для ваших конкретных условий использования. Любая рассмотренная установка оказывается довольно сложной, чтобы соорудить подобный автомобильный подъёмник для гаража своими руками. Ведь даже при создании мотоподъемника возникают трудности, а здесь задача значительно усложняется.

Важные моменты техники безопасности

Вы должны быть готовы к тому, что создание полезной системы (самодельного подъёмника в гараж) будет сопряжено с существенными финансовыми расходами и сложностями в изготовлении. Но главное - необходимость строгого соблюдения правил безопасности. Среди них:

• исключение риска травмы во время работ по изготовлению устройства;
• обеспечение запаса несущей способности оборудования;
• создание стопорных механизмов.

Особого внимания заслуживает последний пункт, ведь подобные приспособления защитят от последствий нештатных ситуаций. Лучше их предвидеть и регулярно проверять состояние вала и гайки при электромеханическом приводе, а для электрогидравлического оборудования важна проверка наличий повреждений цилиндров и шлангов.

Подъёмник-опрокидыватель

Чтобы избежать расходов и массы сложностей, можно отдать предпочтение простому гаражному подъёмнику-опрокидывателю. Устройство позволит накренить автомобиль набок, а угол наклона может варьироваться от 45° до 60°. Этого вполне хватит для большинства ремонтных работ.

Чтобы соорудить такой агрегат, придётся создать и соединить ряд частей: переднюю стойку, балки (верхнюю, нижнюю, заднюю), башмак. Также потребуются различные соединительные элементы. Понадобится много работать с металлом, поэтому обязательно наличие специального инструмента - сварки, болгарки и дрели с набором свёрл по металлу. Основной материал для работы - это 4-миллиметровые листы стали, уголки и втулки.

Начинать изготовление домкрата стоит с основания - башмака. Он обязательно производится из стали и в полном соответствии чертежу. Важно добиться свободного движения башмака по передней стойке в вертикальной плоскости. Стойка являет собой два квадрата, которые свариваются из уголков 32 длиной минимум 1500 мм. Они объединяются посредством отрезков уголков, а расстояние между ними не должно препятствовать свободному перемещению верхней балки. После нужно просверлить отверстия, предназначенные для опорной трубы и пальцев - металлических фиксаторов верхней балки и башмака.

Создание верхней балки

Далее приступайте непосредственно к созданию верхней балки. Для нее берите два уголка 1,5 м и сваривайте их в П-образный профиль. Еще необходимо посередине вварить вставку из металла, что обеспечит фиксацию домкрата. Балка будет готова, когда к профилю вы приварите пластину соответствующей длины и высоты. Результат - прямоугольная балка. Один её конец надо наглухо заварить - к нему будет крепиться втулка , а направляющие для домкрата привариваются к другому концу.

Площадка для балки создаётся из стального листа. Вы можете загнуть его стороны, чтобы получить подобие коробки, или приварить стенки этой самой конструкции. Внутри площадки будет находиться кусок дерева нужных размеров, что фиксируется крепежом, а поверх дерева монтируется резина. К балке площадка крепится посредством предварительно приваренной проушины.

Завершающий этап

Чтобы машина надёжно поддерживалась с противоположной поднимаемой стороны, необходима задняя балка. Её сваривают из 4 уголков 32, 1500 мм длиной, чтобы в итоге получился квадрат длиной с машину. Балки соединяются между собой посредством специального узла на задней балке. Нижняя балка также создаётся из уголков и соединяется со стойкой и задней балкой. Дело останется за малым: изготовить пальцы-ступоры и установить домкрат. В итоге у вас получится эффективный опрокидыватель.

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Более подробную информацию о том, как сделать , вы сможете прочитать в материале нашего эксперта.

Хотите узнать, как выбрать ? Читайте об этом в статье нашего специалиста.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

• 3 стальных уголка 750×750×8 мм;
• редуктор червячный;
• стальная плита толщиной 10 мм;
• 2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
• крюк;
• трос толщиной 5 мм;
• две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

• стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
• на уголки необходимо установить стальную плиту и закрепить болтами М8;
• установить на плиту редуктор;
• закрепить шпонку на приводном редукторе вала;
• в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
• закрепить шпонку меньшего размера на выходном вале редуктора;
• просверлить в плите два отверстия, пропустить вторую цепь;
• первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

В процессе сборки конструкции мастер может столкнуться с рядом проблем относительно техники безопасности. Исключить падение, прогиб и поломку домкрата поможет правильный выбор материала для комплектующих деталей.

Гаражное подъёмное устройство собственной сборки должно обладать запасом грузоподъёмности и легко выдерживать вес авто в течение длительного времени.

При изготовлении оборудования следует установить стопорный механизм, с помощью которого изготовленный своими руками автомобильный подъёмник удерживает груз в случае возникновения нештатной ситуации. Периодически должен производиться технический осмотр и обслуживание резьбовых валов, несущих гаек, шлангов и цилиндров.

Настройка рабочих параметров устройства осуществляется следующим образом:

• удалить крепления, фиксирующие раму и двигатель автомобиля;
• подвести трос под мотор, набросить петли на крюк;
• перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
• переместить двигатель на ремонтный стол.

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками. Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки. Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

• толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
• два пальца;
• четыре втулки;
• фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Вывод

Для частной станции технического обслуживания идеально подойдет недорогой и производительный гидравлический автоподъёмник ножничного типа. Имея конструкцию в собственном распоряжении, владелец легкового автомобиля получает возможность проводить ремонтные и профилактические работы на кузове, заменять ходовую часть, подвеску, тормозные колодки и детали трансмиссии. Сделать подъёмник своими руками можно по специально разработанной технологии.

А не приобретать его в магазине спецтехники. Это понятное желание: стоимость такого оборудования может быть не сильно меньше стоимости вашего автомобиля, при этом использоваться оно будет редко (только если вы не собираетесь открывать СТО в гараже).

Идея возникла, желание тоже, теперь пора выбрать конструкцию создаваемого устройства . Для этого стоит обратить внимание на подъемники заводского производства, представленные на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то подобное.

Скорее всего, первым на глаза вам попадется двухстоечный подъемник , который можно найти практически в каждой автомастерской. Данный тип устройств может быть оснащен электромеханическим либо электрогидравлическим приводом.

В первом случае внутри каждой стойки расположен резьбовой вал, вращаемый электродвигателем с редуктором. На резьбовом валу расположена несущая гайка, которая перемещается вдоль него и соответственно поднимает-опускает «лапы», на которых держится автомобиль.

В двухстоечном электрогидравлическом подъемнике вал заменяется гидравлическим приводом, давление в котором создается электродвигателем.

Существуют иные варианты схожей конструкции , но с одной, тремя или четырьмя стойками.

Еще один тип подъемника – ножничный , где платформа с системой рычагов (которые называются «ножницами») поднимается и опускается с помощью гидравлических приводов, приводимых в действие электрическими моторами.

Создавая подобные конструкции, можно столкнуться с множеством вопросов и проблем, требующих решения. Прежде всего, это безопасность работы – никто не желает, чтобы в один не слишком удачный день получить тяжелую травму или увечье из-за сломавшегося подъемника.

Потому следует выбирать материалы и конструкцию устройства так, чтобы он выдерживал массу автомобиля, при этом с солидным запасом .

Стоит также озаботиться изготовлением стопорных механизмов , позволяющих удерживать автомобиль на месте при нештатных ситуациях с подъемником.

А чтобы не допускать последние – необходимо регулярно их осматривать: для электромеханического привода нужна проверка износа резьбового вала и несущей гайки, для электрогидравлического требуется проверять целостность шлангов и цилиндров.

И основная проблема , с которой сталкиваются желающие сделать двухстоечный или ножничный автоподъемник своими руками – сложность изготовления и дороговизна деталей. В домашних условиях длинный резьбовой вал создать практически невозможно, подбор цилиндров и гидравлических шлангов – дело сложное, и дешевизной они не отличаются.

Но есть более простой и приспособленный для изготовления в гаражных условиях вариант автоподъемника, переворачивающий автомобиль на бок на угол 45°-60° и называемый опрокидывателем . Давайте подробнее остановимся на нем и посмотрим, из чего и как его можно сделать.

Изготовление опрокидывателя своими руками

Как сделать подъемник в гараже своими руками? Подъемник-опрокидыватель состоит из нескольких частей : передней стойки, башмака, площадки, верхней, нижней и задней балок и соединительных элементов между ними.

Для изготовления вам необходим стальные листы толщиной 4 мм, уголки, втулки, крепеж и инструменты для сварки, резки и сверления металла.

Первый этап изготовления опрокидывателя – башмак, служащий опорной поверхностью для домкрата. Башмак следует делать из стального листа так, как показано на чертеже, при этом очень важно выдержать размеры «проушины», чтобы он свободно ходил вверх и вниз по передней стойке.

Сама стойка изготавливается из уголков 32 длиной 1500 мм, которые собираются в «квадраты» и свариваются. Нам потребуются два таких «квадрата», соединенных между собой отрезками уголков, расстояние должно быть такое, чтобы верхняя балка смогла перемещаться между «квадратами».

В их нижней части сделайте отверстие для опорной трубы, далее необходимо сделать несколько отверстий с определенными промежутками – они необходимы для металлических пальцев, которые будут фиксировать башмак и верхнюю балку.

Второй этап создания опрокидывателя своими руками – создание этой балки и площадки для нее. Площадка собирается из стального листа, края которого необходимо либо загнуть, чтобы получить «коробочку», либо приварить к крышке «коробочки» ее боковые стороны.

В нашем случае длина площадки 350, ширина 150, а глубина 20 миллиметров. Вовнутрь «коробочки» следует положить выпиленный по ее габаритам кусок дерева, фиксируется он крепежом, вставляемым в предварительно просверленные отверстия в боковых листах площадки. На дерево сверху крепится резина, снизу к металлу приваривается проушина для крепления на верхнюю балку и ребра жесткости – и все, площадка готова.

Сама верхняя балка собирается из двух уголков длиной 1500-1700 мм, сваренных вместе в П-образный профиль. Вовнутрь примерно посередине нужно вварить металлическую вставку, нужную для лучшей фиксации домкрата. Далее нужно приварить к П-профилю пластину такой же длины и высоты, чтобы в конце получилась прямоугольная балка.

Один ее конец наглухо заваривается небольшой пластинкой, к которой в свою очередь крепится втулка для соединения с задней балкой, к другому концу приваривают направляющие для домкрата и втулки для металлических пальцев-стопоров.

Следующий шаг – изготовление задней балки, необходимо для поддерживания автомобиля со стороны, противоположной опрокидываемой. Длина балки должна быть примерно равна длине машины, потому берут четыре уголка 32 длиной 1500 мм, сваривают по два в квадратный профиль.

Их следует соединить между собой с помощью стержня квадратного сечения, вставляемого вовнутрь профилей, и с помощью заклепок.

Посередине задней балки необходимо приварить соединительный узел, изготавливаемый из листового металла. Он необходим для соединения задней, верхней и нижней балки между собой.
